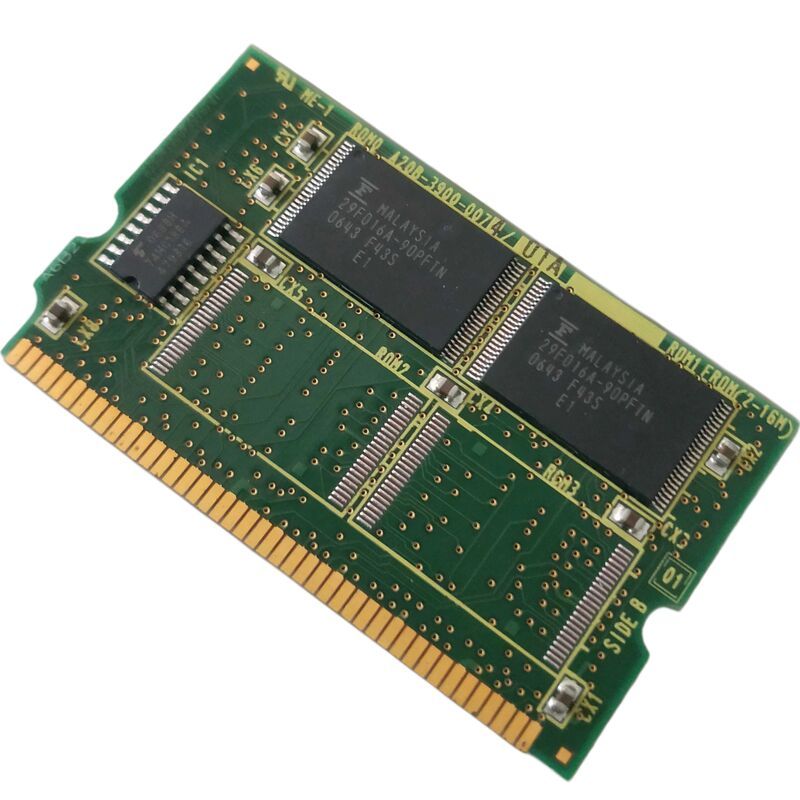

Α20Β-3900-0071 Fanuc PCB Board Α20Β39000071 Α2OB-39OO-OO7I

FANUC A20B-3900-0071 | 12MB FROM (Μνήμη Flash DIMM) — Σειρά 16i / 18i / 21i CNC

Αριθμός Εξαρτήματος: A20B-3900-0071

Σταυροαναφορά: A20B39000071

Κατασκευαστής: FANUC Ltd. (Ιαπωνία)

Τύπος Προϊόντος: FROM (Flash ROM) DIMM Module — 12 MB

Σειρά Προϊόντος: A20B-3900

Μη Πτητική Αποθήκευση Firmware

Το A20B-3900-0071 είναι μια μονάδα DIMM FROM (Flash Read-Only Memory) 12 MB για συστήματα CNC FANUC Σειράς 16i, 18i και 21i. Συνδέεται στην υποδοχή DIMM της μητρικής πλακέτας της σειράς i και αποθηκεύει όλα όσα χρειάζεται το CNC για να εκκινήσει και να λειτουργήσει: το λογισμικό συστήματος FANUC, το firmware ελέγχου σερβοκινητήρων, τη λογική σκάλας PMC και τα προγράμματα διαχείρισης. Κατά την εκκίνηση, το CNC φορτώνει τα περιεχόμενα του FROM στην εν λειτουργία μνήμη DRAM για εκτέλεση. Χωρίς μια λειτουργική μονάδα FROM, το CNC δεν μπορεί να ξεκινήσει.

Η Flash ROM διατηρεί δεδομένα χωρίς εφεδρική μπαταρία — σε αντίθεση με την SRAM, η οποία χάνει το περιεχόμενό της εάν πεθάνει η εφεδρική μπαταρία. Η μονάδα FROM είναι σταθερή εφόσον τα κελιά μνήμης flash είναι άθικτα. Η αστοχία συνήθως παρουσιάζεται ως σφάλμα ισοτιμίας FROM ή συναγερμός αποτυχίας εκκίνησης.

Η σειρά A20B-3900 καλύπτει πολλαπλές παραλλαγές χωρητικότητας. Το 0071 είναι η έκδοση 12 MB, τοποθετημένη μεταξύ των μονάδων 8 MB (0012) και των μεγαλύτερων μονάδων 32 MB (0225). Η απαιτούμενη χωρητικότητα εξαρτάται από την έκδοση λογισμικού του CNC και τυχόν εγκατεστημένες επιλογές λογισμικού — επιβεβαιώστε το απαιτούμενο μέγεθος FROM από την τεκμηρίωση υλικού του CNC πριν από την παραγγελία.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το CNC εμφανίζει σφάλμα ισοτιμίας FROM κατά την εκκίνηση. Είναι το A20B-3900-0071 η αιτία;

Τα σφάλματα ισοτιμίας FROM κατά την εκκίνηση υποδεικνύουν άμεσα μια αποτυχημένη ή κατεστραμμένη μονάδα FROM. Πριν αντικαταστήσετε τη μονάδα, δοκιμάστε μια επανεγγραφή FROM μέσω της οθόνης BOOT — εάν η λειτουργία εγγραφής είναι επιτυχής, τα κελιά flash της μονάδας μπορεί να έχουν αναπτύξει ένα σφάλμα που μπορεί να διορθωθεί με επανεγγραφή. Εάν η εγγραφή αποτύχει ή τα σφάλματα επιμένουν μετά την επανεγγραφή, η μονάδα έχει αποτύχει και πρέπει να αντικατασταθεί.

Ε2: Μετά την αντικατάσταση του A20B-3900-0071, το CNC εκκινεί αλλά εμφανίζει λανθασμένη συμπεριφορά firmware. Τι πηγαίνει στραβά;

Μια αντικατασταθείσα μονάδα FROM που εγκαθίσταται κενή θα εκκινήσει το CNC σε μη αρχικοποιημένη κατάσταση. Τα σωστά αρχεία λογισμικού συστήματος FANUC για τη συγκεκριμένη σειρά CNC και την έκδοση λογισμικού πρέπει να φορτωθούν μέσω της οθόνης BOOT. Επιβεβαιώστε την απαιτούμενη έκδοση λογισμικού από την ετικέτα της αρχικής μονάδας ή την οθόνη πληροφοριών συστήματος του CNC.

Ε3: Είναι το A20B-3900-0071 12 MB συμβατό με μονάδες 8 MB ή 4 MB στην ίδια υποδοχή DIMM;

Η χωρητικότητα της μονάδας FROM πρέπει να ταιριάζει με τις απαιτήσεις της έκδοσης λογισμικού. Μια μονάδα μικρότερης χωρητικότητας ενδέχεται να μην μπορεί να φιλοξενήσει όλα τα απαιτούμενα αρχεία λογισμικού. Επιβεβαιώστε το ελάχιστο μέγεθος FROM για το εγκατεστημένο λογισμικό του CNC από την τεκμηρίωση διαμόρφωσης υλικού της FANUC πριν αντικαταστήσετε μια μονάδα διαφορετικής χωρητικότητας.

Ε4: Μπορεί η μονάδα FROM να αναβαθμιστεί από 12 MB σε μεγαλύτερη χωρητικότητα για την υποστήριξη πρόσθετων επιλογών λογισμικού;

Ναι, εντός των περιορισμών του τι υποστηρίζει η υποδοχή DIMM της μητρικής πλακέτας. Μεγαλύτερες μονάδες (όπως το A20B-3900-0225 32 MB) είναι συμβατές με την ίδια υποδοχή DIMM σε υποστηριζόμενες εκδόσεις μητρικής πλακέτας. Επιβεβαιώστε ότι η μητρική πλακέτα υποστηρίζει τη μεγαλύτερη χωρητικότητα της μονάδας πριν από την αναβάθμιση.

Ε5: Από πού προμηθεύεται η μονάδα A20B-3900-0071;

Εξειδικευμένοι προμηθευτές ανταλλακτικών FANUC i-Series και μεταπωλητές ανταλλακτικών CNC διαθέτουν αποθέματα ανταλλαγής για μονάδες FROM A20B-3900. Είναι διαθέσιμες τόσο νέες πλεονάζουσες όσο και ανακατασκευασμένες μονάδες. Ζητήστε επιβεβαίωση της παραλλαγής 0071 (12 MB) — όχι γειτονικές παραλλαγές διαφορετικής χωρητικότητας.
