Α20Β-3900-0070 Πίνακας PCB Fanuc Α20Β39000070 Α2OB-39OO-OO7O

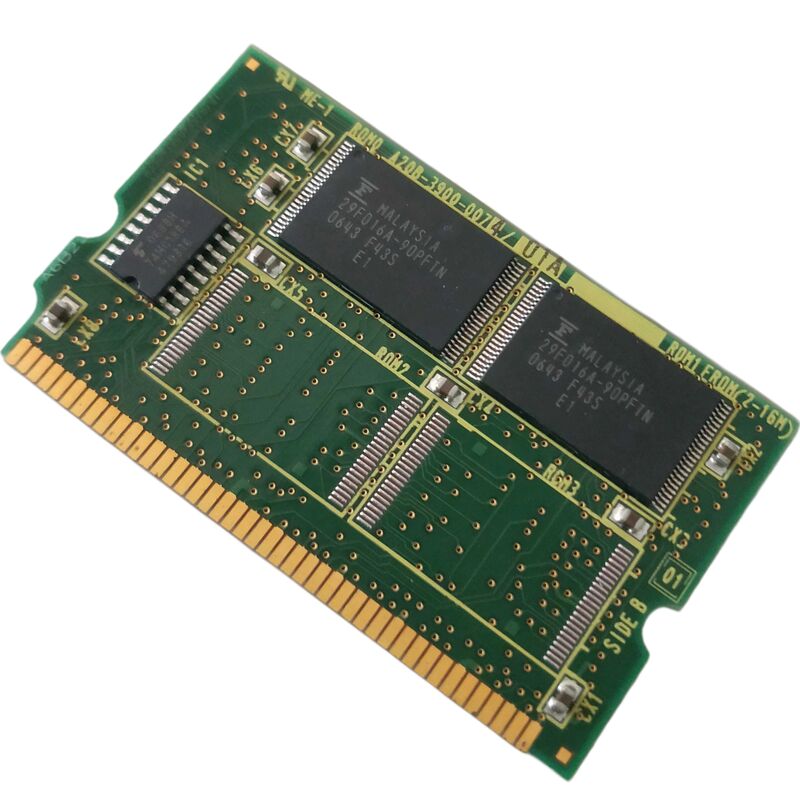

FANUC A20B-3900-0070

16MB FROM Μοντέλο μνήμης προγράμματος για 16i / 18i / 21i Μοντέλα ελέγχου A

Κύρια περιγραφή

ΗFANUC A20B-3900-0070είναι16MB FROM μονάδα μνήμης προγράμματοςπου χρησιμοποιούνται στο16i / 18i / 21i μοντέλο Απεριβάλλοντα ελέγχου.

Περιγράφεται συνήθως ως plug-inΜνήμη Προγράμματος CΜονάδα που εγκαταστάθηκε στην κύρια πλακέτα συστήματος, γεγονός που την καθιστά ένα ειδικό στοιχείο εσωτερικής μνήμης και όχι ένα γενικό PCB.

Σε μια σελίδα προϊόντος, αυτό το μοντέλο τοποθετείται καλύτερα ωςΜονάδα αντικατάστασης μνήμης προγράμματοςγια χειριστήρια της σειράς i που εξακολουθούν να εξαρτώνται από την αρχική δομή μνήμης της κύριας πλακέτας.

Αυτό δίνει στο κομμάτι έναν σαφή βιομηχανικό ρόλο:Χρησιμοποιείται όταν ο ελεγκτής εξακολουθεί να αξίζει τη συντήρηση και η σωστή μονάδα FROM είναι απαραίτητη για τη διατήρηση της αρχικής διαμόρφωσης επιπέδου πλακέτας αντί να κινηθεί προς μια μεγαλύτερη αλλαγή υλικού.

Πίνακας παραμέτρων

Σημειώσεις μηχανικής

Το A20B-3900-0070 δεν πρέπει να αντιμετωπίζεται ως γενική κάρτα μνήμης.

Ανήκει στην πλευρά της μνήμης προγράμματος του χειριστή, οπότε ο ακριβής αριθμός της μονάδας έχει μεγαλύτερη σημασία από την οπτική ομοιότητα.Αυτή η διάκριση είναι ιδιαίτερα σημαντική επειδή οι μονάδες μνήμης συχνά βρίσκονται δίπλα στην CPU, γραφικά και εξοπλισμό σερβο-έλεγχου στην κύρια πλακέτα, και κάθε πλακέτα έχει καθορισμένο ρόλο στην αρχική δομή ελέγχου.

Για τους αγοραστές συντήρησης, αυτό καθιστά το μοντέλο 0070 ιδιαίτερα χρήσιμοπρογράμματα ανταλλαγής επιτροπών,Υποστήριξη ελέγχου κληρονομιάς, καιαπογραφή επισκευώνγια μηχανές που εξακολουθούν να βασίζονται σε υλικό 16i / 18i / 21i Model A.

Όταν το μηχάνημα παραμένει παραγωγικό, η αντικατάσταση της σωστής μονάδας 16MB FROM είναι συχνά ο πιο αποτελεσματικός τρόπος για την αποκατάσταση της προβλεπόμενης διαδρομής ελέγχου-μνήμης.

Γενικές ερωτήσεις

ΕΡ1: Για ποιο σκοπό χρησιμοποιείται το A20B-3900-0070 σε έναν έλεγχο FANUC;
Χρησιμοποιείται ως16MB FROM μονάδα μνήμης προγράμματοςγια16i / 18i / 21i μοντέλο ΑΕλέγχου.

Σε πρακτικούς όρους, αυτό σημαίνει ότι ανήκει στην αποθηκευμένη πλευρά της μνήμης προγράμματος του ελεγκτή και όχι στον ενισχυτή σέρβο, HMI ή γενικό τμήμα I / O.

Αυτός ο ρόλος το καθιστά μια εξειδικευμένη εσωτερική πλακέτα μνήμης, αντί για μια ευρεία αντικατάσταση PCB.

Ε2: Πού είναι εγκατεστημένη αυτή η μονάδα;
Οι λίστες το περιγράφουν ωςενσωματωμένη μονάδα στο κύριο σύστημαή μητρική πλακέτα της σειράς Ι.

Αυτή η λεπτομέρεια εγκατάστασης είναι σημαντική επειδή τοποθετεί την πλακέτα μέσα στην εσωτερική μνήμη του ελεγκτή.

Για τους τεχνικούς, αυτό σημαίνει ότι η εργασία αντικατάστασης θα πρέπει να περιλαμβάνει επιθεώρηση της υποδομής λήψης και της γύρω περιοχής της κύριας πλακέτας, όχι μόνο της ίδιας της μονάδας.

Ε3: Γιατί είναι σημαντική η ακριβής αντιστοίχιση αριθμών μερών για την A20B-3900-0070;

Επειδή η οικογένεια A20B-3900 περιέχει διάφορες ενότητες μνήμης με διαφορετικές ικανότητες και ρόλους.

Το μοντέλο 0070 είναι ειδικά αναγνωρισμένο ως16MB FROM μονάδα μνήμης προγράμματος, και αυτός ακριβώς ο ρόλος αποτελεί μέρος της συμβατότητάς της.

Στην βιομηχανική επισκευή, η επιλογή από την οικογένεια δεν αρκεί, η ασφαλέστερη προσέγγιση είναι να ταιριάζει ο ακριβής αριθμός της πλακέτας και ο τύπος μνήμης.

Ε4: Πρόκειται κυρίως για προϊόν αγοράς επισκευών;
Η τρέχουσα αγορά γύρω από αυτό το μοντέλο επικεντρώνεται στην αντικατάσταση, το πλεόνασμα και την παροχή υπηρεσιών.

Αυτό το καθιστά πολύ πιο σχετικό για επισκευές και συντήρηση μακράς διάρκειας ζωής από το σχεδιασμό νέων συστημάτων.

Για τα εργοστάσια που εξακολουθούν να χρησιμοποιούν παλαιότερους ελέγχους μοντέλου Α, η σωστή αντικατάσταση της μονάδας μνήμης είναι συχνά πιο πρακτική από την ευρύτερη εκσυγχρονισμό ελέγχου.

Ε5: Τι πρέπει να ελέγχεται πριν από την αντικατάσταση της ενότητας;
Οι τεχνικοί πρέπει να επαληθεύσουν τον αριθμό του εγκατεστημένου εξαρτήματος, να επιβεβαιώσουν ότι το μηχάνημα χρησιμοποιεί πραγματικά τη διαμόρφωση μνήμης μοντέλου Α,και να επιθεωρήσει την περιοχή συνδέσμου κύριας πλακέτας πριν από την τοποθέτηση της αντικατάστασης.

Μετά την εγκατάσταση, είναι καλή πρακτική να επιβεβαιώνεται η σταθερή εκκίνηση και η σωστή συμπεριφορά ελέγχου.

Οι εν λόγω τελικοί έλεγχοι αποτελούν πρακτικές κατευθυντήριες γραμμές μηχανικής που βασίζονται στον ρόλο της μνήμης προγράμματος του πίνακα και στην εσωτερική θέση τοποθέτησης.
