A20B-3900-0061 Fanuc PCB Board A20B39000061 A2OB-39OO-OO6I

FANUC A20B-3900-0061

Μονάδα SRAM 1MB για μνήμη ελέγχου CNC FANUC i-Series

Κύρια Περιγραφή

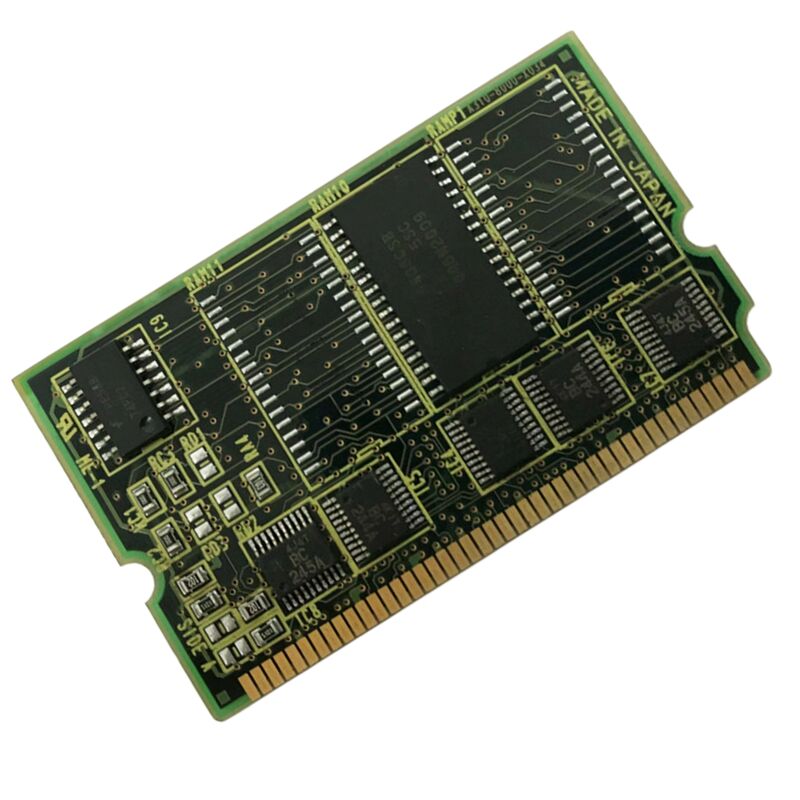

Η FANUC A20B-3900-0061 είναι μια μονάδα SRAM 1MB που χρησιμοποιείται στη δομή μνήμης των ελέγχων FANUC i-Series.

Οι καταχωρίσεις την συνδέουν συνήθως με 16i, 18i, 20i και 21i συστήματα, και την περιγράφουν ως μονάδα μνήμης τύπου DIMM που εγκαθίσταται στην κύρια πλακέτα ελέγχου αντί στην ενότητα του ενισχυτή ή του πίνακα χειριστή.

Στην πρακτική εργασία συντήρησης, αυτό το μοντέλο κατανοείται καλύτερα ως πλακέτα για υποστήριξη διατηρούμενης μνήμης ελέγχου.

Συνήθως επιλέγεται όταν η αρχική πλατφόρμα CNC εξακολουθεί να αξίζει να παραμείνει σε λειτουργία και απαιτείται η σωστή μονάδα SRAM για τη διατήρηση της προβλεπόμενης διάταξης μνήμης σε επίπεδο πλακέτας. Επειδή οι μονάδες της ίδιας οικογένειας μπορεί να διαφέρουν σε χωρητικότητα και εφαρμογή, ο αριθμός εξαρτήματος είναι πιο σημαντικός από τη γενική εμφάνιση.

Πίνακας Παραμέτρων

Ρόλος Προϊόντος στον Έλεγχο

Μια μονάδα όπως η A20B-3900-0061 δεν είναι ένα γενικό αξεσουάρ plug-in. Ανήκει στην ενότητα μνήμης του ελεγκτή, όπου η σταθερή διατηρούμενη μνήμη αποτελεί μέρος της κανονικής λειτουργίας του CNC.

Αυτό την καθιστά ιδιαίτερα σχετική σε επισκευές σε επίπεδο πλακέτας, σε αποθέματα ανταλλαγής και σε υποστήριξη σέρβις για παλαιότερους ελεγκτές i-Series που εξακολουθούν να λειτουργούν αξιόπιστα αλλά χρειάζονται ακριβές υλικό μνήμης για να παραμείνουν σε λειτουργία.

Συχνές Ερωτήσεις

Ε1: Για τι χρησιμοποιείται η A20B-3900-0061 σε έναν ελεγκτή FANUC;
Χρησιμοποιείται ως μονάδα μνήμης SRAM 1MB στην εσωτερική δομή μνήμης των ελεγκτών FANUC i-Series. Πρακτικά, ανήκει στην πλευρά αποθήκευσης του ελεγκτή και όχι στον οδηγό, την οθόνη ή τη διεπαφή χειριστή.

Αυτό σημαίνει ότι ο ρόλος της συνδέεται με τον χειρισμό της εσωτερικής μνήμης ελέγχου και συνήθως αντικαθίσταται όταν η εγκατεστημένη μονάδα μνήμης αναγνωρίζεται ως το σημείο βλάβης.

Ε2: Με ποιους ελεγκτές FANUC συνδέεται συνήθως αυτή η μονάδα;
Συνδέεται συνήθως με ελεγκτές 16i, 18i και 21i, και ορισμένοι πωλητές περιλαμβάνουν επίσης αναφορές 20i και 15i στη χαρτογράφηση μοντέλων τους.

Στην εργασία σέρβις, αυτό σημαίνει ότι η πλακέτα αντιμετωπίζεται καλύτερα ως μονάδα μνήμης i-Series της οποίας η εφαρμογή πρέπει να επιβεβαιωθεί έναντι του εγκατεστημένου ελεγκτή και όχι να υποτεθεί από το όνομα της οικογένειας μόνο.

Ε3: Γιατί η ακριβής αντιστοίχιση αριθμού εξαρτήματος είναι σημαντική για την A20B-3900-0061;
Επειδή οι μονάδες μνήμης της οικογένειας A20B-3900 μπορεί να μοιράζονται ένα παρόμοιο περίγραμμα, ενώ εξακολουθούν να χρησιμοποιούν διαφορετικές χωρητικότητες και συνδέσεις ελέγχου.

Για αυτό το μοντέλο, η διαμόρφωση SRAM 1MB είναι ένα καθοριστικό χαρακτηριστικό. Στη βιομηχανική επισκευή, αυτό έχει σημασία επειδή μια πλακέτα μνήμης επιλέγεται για την ακριβή λειτουργία της στον ελεγκτή, όχι μόνο για την ομοιότητα του συνδετήρα.

Η αντιστοίχιση του ακριβούς αριθμού μονάδας είναι ο ασφαλέστερος τρόπος για τη διατήρηση της συμβατότητας και την αποφυγή περιττής αντιμετώπισης προβλημάτων μετά την εγκατάσταση.

Ε4: Πού εγκαθίσταται αυτή η μονάδα μέσα στον ελεγκτή;
Οι περιγραφές των πωλητών την τοποθετούν στην κύρια πλακέτα ελέγχου ως μονάδα plug-in τύπου DIMM.

Αυτή η λεπτομέρεια εγκατάστασης είναι χρήσιμη επειδή λέει στον αγοραστή ότι αυτή η πλακέτα ανήκει στη στοίβα εσωτερικής μνήμης του ελεγκτή, όχι σε μια εξωτερική διεπαφή ή συγκρότημα ενισχυτή.

Για έναν τεχνικό, αυτό σημαίνει επίσης ότι η επιθεώρηση πρέπει να περιλαμβάνει την υποδοχή υποδοχής, την τοποθέτηση της πλακέτας και τυχόν σημάδια φθοράς επαφής ή μόλυνσης στην άκρη του συνδετήρα.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση αυτής της μονάδας;
Ένας τεχνικός πρέπει να επιβεβαιώσει τον ακριβή εγκατεστημένο αριθμό εξαρτήματος, να επαληθεύσει την οικογένεια CNC και να βεβαιωθεί ότι το σύμπτωμα δείχνει πραγματικά τη διαδρομή μνήμης και όχι την κύρια πλακέτα ή την πλευρά του λογισμικού.

Είναι επίσης καλή πρακτική να επιθεωρείται η υποδοχή DIMM και η γύρω περιοχή του ελεγκτή πριν από την τοποθέτηση της αντικατάστασης.

Μετά την εγκατάσταση, ο ελεγκτής πρέπει να ελεγχθεί για σταθερή εκκίνηση και κανονική λειτουργία για να επιβεβαιωθεί ότι η μονάδα μνήμης αναγνωρίζεται σωστά.

Τα τελικά βήματα επαλήθευσης είναι πρακτικές οδηγίες μηχανικής βασισμένες στον δηλωμένο ρόλο της μονάδας και στο πλαίσιο εγκατάστασής της.
