Α20Β-3300-0641 Fanuc PCB Board Α20Β33000641 Α2OB-33OO-O64I

FANUC A20B-3300-0641∙ Power Mate i 486X2 CPU Μοντέλο ∙ Σειρά A20B-3300 / Σύνθετη κάρτα CPU CNC

Power Mate i CPU

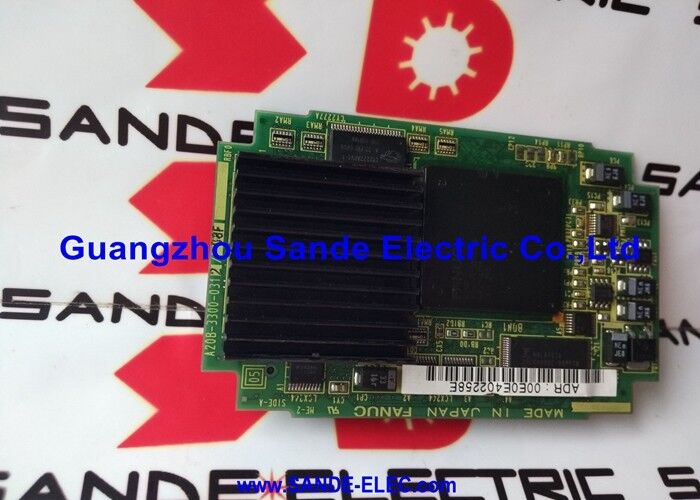

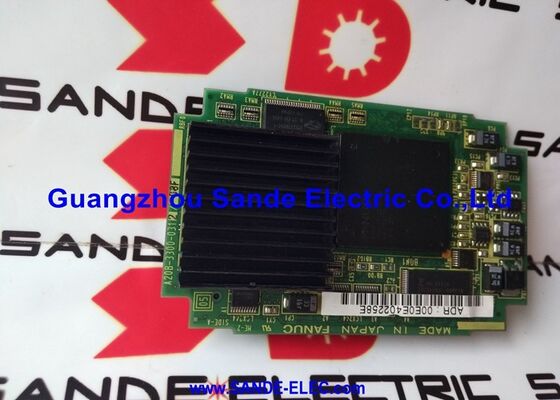

Το A20B-3300-0641 είναι η κάρτα μονάδας CPU για το συμπαγές ελεγκτή CNC Power Mate i της FANUC.και περιφερειακών εξαρτημάτων μηχανών όπου δεν απαιτείται πλήρης κλίμακας CNC σειράς i αλλά απαιτείται ακριβής σέρβο έλεγχο κλειστού κυκλώματοςΟι εφαρμογές περιλαμβάνουν τοποθετητές ρομπότ, άξονες μεταφοράς παλέτων, δείκτες περιστροφικών τραπεζών και βοηθητικούς άξονες σε πολύπλοκα πολυλειτουργικά μηχανήματα.

Η ονομασία "486X2" προσδιορίζει την αρχιτεκτονική του επεξεργαστή ∙ μια CPU κλάσης 486 με διπλή ταχύτητα ρολογιού.Λογική κλίμακας PMCΗ γεννήτρια εντολών και ο έλεγχος σε πραγματικό χρόνο, όλα τρέχουν μέσα από αυτή την κάρτα.

Μέσα στην σειρά A20B-3300 η οποία καλύπτει μονάδες CPU σε πολλαπλές πλατφόρμες FANUC CNC το -0641 προσδιορίζει ειδικά την παραλλαγή Power Mate i 486X2.Αυτό διαφέρει σαφώς από το A20B-3300-0601 (16iB/18iB CPU module) και άλλες παραλλαγές A20B-3300 που εξυπηρετούν διαφορετικά συστήματα CNCΟι αριθμοί των εξαρτημάτων είναι κοντινοί, οι λειτουργίες δεν είναι εναλλάξιμες.

Βασικές προδιαγραφές

Power Mate i ∆εσμευόμενο με συνδεδεμένο ή αυτόνομο CNC

Το Power Mate i επικοινωνεί με έναν υπολογιστή CNC σειράς FANUC i (16i, 18i, 21i) μέσω του συνδέσμου FANUC I/O. Ο υπολογιστής CNC εκδίδει εντολές υψηλού επιπέδου.το Power Mate i διαχειρίζεται ανεξάρτητα το δικό του πρόγραμμα ελέγχου άξοναΑυτή η κατανεμημένη αρχιτεκτονική επιτρέπει σε πολύπλοκα μηχανήματα να έχουν περισσότερους άξονες από τους κύριους ελέγχους CNC.το Power Mate i λειτουργεί ως ανεξάρτητος ελεγκτής για απλές εφαρμογές ενός ή δύο άξων χωρίς οποιοδήποτε host CNC.

Γενικές ερωτήσεις

Ερώτηση 1: Με ποιο FANUC CNC χρησιμοποιώ το Power Mate, και πώς ταιριάζει το A20B-3300-0641;

Το Power Mate i συνδέεται με τα FANUC 16i, 18i και 21i host CNCs μέσω της διεπαφής I/O Link.ο ελεγκτής δεν μπορεί να εκτελέσει το πρόγραμμα ελέγχου άξονα του ή να επικοινωνήσει με τον ελεγκτή CNC υποδοχής.

Ε2: Η αντικατάσταση της μονάδας CPU A20B-3300-0641 απαιτεί επαναφόρτωση του προγράμματος;

Τα προγράμματα, οι παραμέτροι και τα δεδομένα PMC βρίσκονται στις μονάδες FROM και SRAM.Εάν οι μονάδες FROM και SRAM διατηρούνται άθικτες όταν αντικαθίσταται μόνο η κάρτα CPUΕπιβεβαιώστε ότι όλα τα δεδομένα φορτώνονται σωστά κατά την πρώτη εκκίνηση μετά την αντικατάσταση.

Ε3: Με τι διαφέρει η A20B-3300-0641 από την A20B-3300-0601;

Το A20B-3300-0601 είναι το CPU module για τα χειριστήρια CNC της σειράς 16iB/18iB (32MB SDRAM).Αυτά εξυπηρετούν εντελώς διαφορετικές πλατφόρμες FANUC CNC και δεν είναι εναλλάξιμες σε καμία διαμόρφωση.

Ε4: Το Power Mate i δεν μπορεί να ξεκινήσει.

Εάν το Power Mate i δεν εμφανίζει καμία δραστηριότητα κατά την ενεργοποίηση και ο υπολογιστής υποδοχής CNC δημιουργεί συναγερμό επικοινωνίας I/O Link για το Power Mate, ελέγξτε πρώτα τις μονάδες FROM και SRAM ∙ διαφθαρμένες FROM αποτρέπει την εκκίνηση.Εάν το περιεχόμενο του FROM επιβεβαιώνεται άθικτο (ή αποκατασταθεί από το αντίγραφο ασφαλείας) και ο ελεγκτής εξακολουθεί να μην ξεκινάΗ δοκιμή ανταλλαγής με ένα γνωστό καλό A20B-3300-0641 είναι η οριστική διάγνωση.

Ε5: Από πού προέρχεται το A20B-3300-0641;

Μέσα από την αγορά ανταλλαγών FANUC Power Mate i, οι αντιπρόσωποι ανταλλαγών FANUC CNC, οι δοκιμασμένοι προμηθευτές πλεονάσματος και οι υπηρεσίες επισκευής με εμπειρία Power Mate i.Επιβεβαιώστε A20B-3300-0641 (Power Mate i 486X2 CPU) ειδικά από την ετικέτα της εγκατεστημένης κάρταςΗ σειρά A20B-3300 καλύπτει πολλαπλές πλατφόρμες CNC. Το ακριβές -0641 είναι η κρίσιμη παράμετρος επιλογής.
