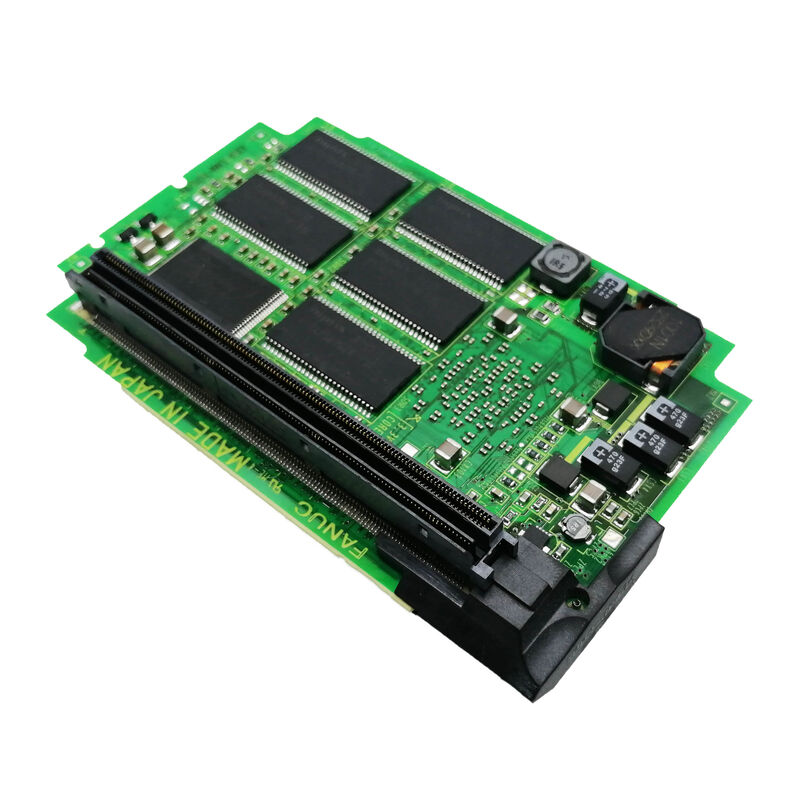

Α20Β-3300-0638 Fanuc PCB Board Α20Β33000638 Α2OB-33OO-O638

A20B-3300-0638 | Κάρτα άξονα FANUC A2 — Σειρά 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD και 0i-MD CNC

Axis Card A2 — The Servo Brain για τη σειρά 0i-D

Το A20B-3300-0638 συνδέεται απευθείας στην κύρια πλακέτα της Series 0i-D. Είναι η μονάδα που δίνει στο 0i-D την ευφυΐα του σερβοκεντρικού άξονα — διαχειρίζεται όλη την επικοινωνία FSSB στους σερβομηχανισμούς και συντονίζει τις τρέχουσες παραμέτρους ελέγχου για κάθε ελεγχόμενο άξονα.

Η KFAS LLC επιβεβαιώνει: "Το A20B-3300-0638 χρησιμοποιείται στο Εγχειρίδιο συντήρησης Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN."

Το 0i-D είναι το FANUC 0i CNC τέταρτης γενιάς — η πιο ευρέως διαδεδομένη πλατφόρμα CNC μεσαίας κατηγορίας για κέντρα τόρνευσης και κέντρα κατεργασίας στην παγκόσμια παραγωγή. Η απόδοση του σερβομηχανισμού επηρεάζει άμεσα την ποιότητα του εξαρτήματος και τον χρόνο κύκλου, καθιστώντας την κάρτα άξονα μία από τις πιο σημαντικές πλακέτες στη στοίβα υλικού CNC.

Βασικές Προδιαγραφές

HRV3 και HRV2 — Απόκριση σερβομηχανισμού υψηλών επιδόσεων

Η υποστήριξη του A20B-3300-0638 για HRV3 και HRV2 είναι σημαντική. Ο έλεγχος HRV (High Response Vector) καθορίζει το εύρος ζώνης του βρόχου ρεύματος σερβομηχανισμού:

HRV2:Ο τρέχων βρόχος ενημερώνεται σε διαστήματα 62,5 μs — η τυπική λειτουργία υψηλής απόκρισης που αντικατέστησε το προηγούμενο HRV1. Παρέχει εξαιρετική ακαμψία σερβομηχανισμού για τις περισσότερες εφαρμογές κατεργασίας CNC.

HRV3:Ο τρέχων βρόχος ενημερώνεται σε διαστήματα 31,25 μs — ο μισός χρόνος κύκλου του HRV2, διπλασιάζοντας τον τρέχοντα ρυθμό ενημέρωσης βρόχου. Αυτό αυξάνει περαιτέρω την ακαμψία του σερβομηχανισμού, μειώνει το σφάλμα θέσης υπό δυναμικές δυνάμεις κοπής και βελτιώνει την ποιότητα του φινιρίσματος της επιφάνειας σε υψηλές ταχύτητες τροφοδοσίας.

Για εφαρμογές μηχανικής κατεργασίας ακριβείας — τόρνευση κλειστής ανοχής, φρεζάρισμα υψηλής ταχύτητας με καλούπι — η διαθεσιμότητα του HRV3 στο A20B-3300-0638 καθιστά το 0i-D ικανό για απόδοση σερβομηχανισμού που συνδέθηκε προηγουμένως με πλατφόρμες CNC υψηλότερης βαθμίδας.

Σενάρια εφαρμογής

Σφάλμα σερβομηχανισμού 0i-TD CNC:Ένας τόρνος FANUC 0i-TD αναπτύσσει συναγερμούς επικοινωνίας FSSB σε έναν ή περισσότερους άξονες. Η κάρτα άξονα A20B-3300-0638 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά την επικοινωνία FSSB σερβομηχανισμού και για τα τέσσερα κανάλια αξόνων.

Συντήρηση κάρτας άξονα κέντρου κατεργασίας 0i-MD:Ένα κέντρο κατεργασίας 0i-MD υποβάλλεται σε συντήρηση του συστήματος ελέγχου. Η A20B-3300-0638 αντικαθίσταται για να επαναφέρει την κάρτα άξονα στη γνωστή-καλή κατάσταση.

FAQ

Ε1: Είναι το A20B-3300-0638 συγκεκριμένο για το 0i-D ή είναι επίσης συμβατό με το 0i-C;

Η KFAS LLC επιβεβαιώνει το εγχειρίδιο συντήρησης A20B-3300-0638 για 0i-Model D (0i-TD, 0i-MD) B-64305EN. Το 0i-D και το 0i-C χρησιμοποιούν διαφορετικό υλικό κύριας πλακέτας. Επιβεβαιώστε από την τεκμηρίωση υλικού 0i-C εάν το 0638 έχει καθοριστεί για εφαρμογές 0i-C πριν παραγγείλετε για αυτήν την πλατφόρμα.

Ε2: Ποιοι συναγερμοί υποδεικνύουν ότι το A20B-3300-0638 απέτυχε;

Οι συναγερμοί επικοινωνίας FSSB (SV0401, SV0446 και σχετικοί κωδικοί σφάλματος FSSB στη λίστα συναγερμών 0i-D) που εμφανίζονται σε πολλούς άξονες ταυτόχρονα — ιδιαίτερα όταν οι σερβοκινητήρες και οι κινητήρες δοκιμάζονται σωστά — δείχνουν την κάρτα άξονα ως την πηγή σφάλματος. Οι συναγερμοί FSSB ενός άξονα μπορεί να υποδεικνύουν σφάλμα από την πλευρά του οδηγού και όχι την κάρτα άξονα.

Ε3: Η αντικατάσταση του A20B-3300-0638 απαιτεί αλλαγές στις παραμέτρους του σερβομηχανισμού;

Όχι. Οι παράμετροι σερβομηχανισμού του 0i-D (κέρδη άξονα, ρύθμιση λειτουργίας HRV, τύπος κινητήρα, τύπος κωδικοποιητή) αποθηκεύονται στην κύρια SRAM του CNC. Μετά την τοποθέτηση του A20B-3300-0638, το CNC αποκαθιστά την επικοινωνία FSSB και εφαρμόζει τις υπάρχουσες παραμέτρους σερβομηχανισμού και στους τέσσερις άξονες αυτόματα.

Ε4: Ποια είναι η διαφορά μεταξύ του A20B-3300-0638 (Axis Card A2) και του A20B-3300-0637 (Axis Card A3);

Η JJ Automation επιβεβαιώνει ότι η A20B-3300-0637 είναι η Κάρτα Άξονα A3, η οποία διαχειρίζεται τις λειτουργίες ελέγχου άξονα σε ελεγκτές Series 0i και Series 30i. Ο τύπος Α3 εξυπηρετεί μια ευρύτερη ή πιο ικανή πλατφόρμα από τον τύπο Α2. Το A2 (0638) επιβεβαιώνεται ειδικά για 0i-D (0i-TD/0i-MD). Επιβεβαιώστε τον τύπο της εγκατεστημένης κάρτας από την ετικέτα της — μην αντικαταστήσετε το A3 με το A2 ή το αντίστροφο χωρίς να επαληθεύσετε τη συμβατότητα υλικού.
