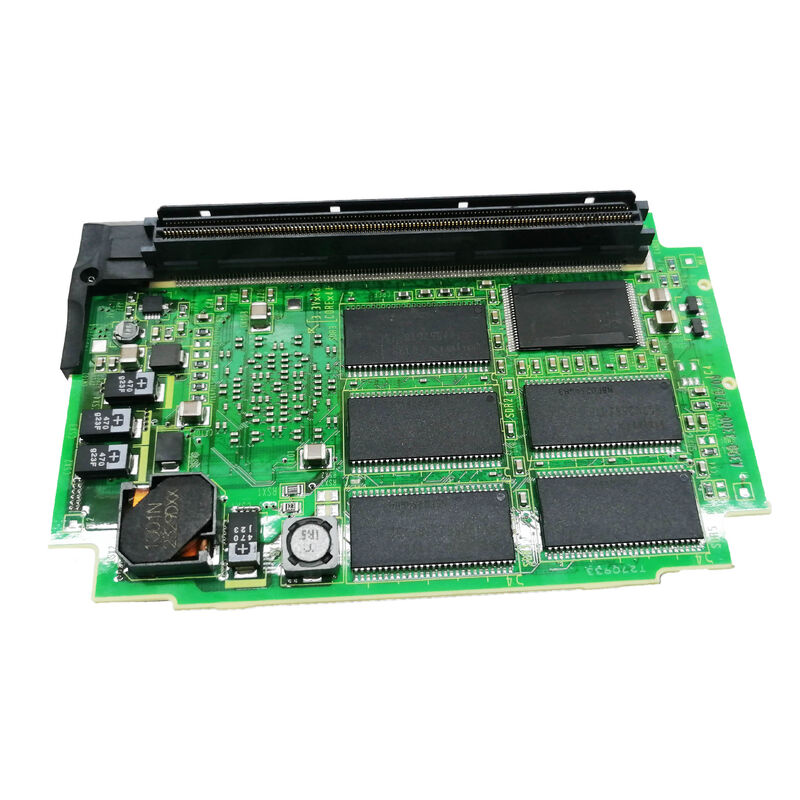

Α20Β-3300-0635 Fanuc PCB Board Α20Β33000635 Α2OB-33OO-O635

A20B-3300-0635∙ FANUC Axis Card A1 Servo Axis Control Module / A20B-3300-063x Οικογένεια / CNC Drive Interface

Κάρτα Άξονα ∙ Τι είναι και τι κάνει

Μια "Κάρτα Άξονα" στην αρχιτεκτονική FANUC CNC είναι μια ειδική ενσωματωμένη μονάδα που παρέχει την διεπαφή του άξονα servo μεταξύ της κύριας πλακέτας CPU του CNC και των ενισχυτών servo drive.ούτε μια μονάδα μνήμης είναι η εξειδικευμένη κάρτα επεξεργαστή που είναι υπεύθυνη ειδικά για την επικοινωνία και τον έλεγχο του αξόνου του εφοδιασμού.

Η κάρτα A20B-3300-0635 (Axis Card A1) εκτελεί τις ακόλουθες βασικές λειτουργίες:

Διοικητής επικοινωνίας FSSB:Παράγει τα σήματα FSSB (Fiber-optic Servo Serial Bus) που ελέγχουν τους ενισχυτές της servo drive.αυτή η κάρτα μεταδίδει την εντολή θέσης σε κάθε άξονα κίνησης και λαμβάνει την ανατροφοδότηση του κωδικοποιητή, ο κύκλος που κλείνει το βρόχο θέσης για κάθε ελεγχόμενο άξονα.

Επεξεργασία συντεταγμένων με εξυπηρέτηση:Η εντολή θέσης για κάθε άξονα πρέπει να υπολογίζεται σε σχέση με την τρέχουσα θέση του ελεγκτή, εντός του συστήματος συντεταγμένων του CNC.Η κάρτα άξονα χειρίζεται την αριθμητική που μεταφράζει το αποτέλεσμα διαστολής του CNC στην εντολή κίνησης ανά άξονα.

Ψηφιακή διεπαφή ελέγχου ρεύματος:Η ροή δεδομένων FSSB από την κάρτα άξονα περιλαμβάνει όχι μόνο εντολές θέσης, αλλά και δεδομένα παραμέτρων για τους κυκλούς ελέγχου ρεύματος της τροφοδοσίας με ελεγκτή ∙ τιμές κέρδους, ρυθμίσεις λειτουργίας HRV2/HRV3,και τα όρια προστασίας που καθορίζουν τη δυναμική συμπεριφορά της κίνησης.

Βασικές πληροφορίες για το προϊόν

Α20Β-3300-063x Οικογένεια καρτών Axis

Η σειρά A20B-3300-063x είναι μια καθορισμένη οικογένεια μονάδων Axis Card, με πολλαπλές ονομασίες τύπου:

Οι χαρακτηρισμοί τύπου "A1, A2, A3" αντιπροσωπεύουν διαφορετικά επίπεδα ικανότητας ή συγκεκριμένες διαμορφώσεις πλατφόρμας εντός αυτής της οικογένειας καρτών Axis.Ο A1 (0635) είναι ο βασικός τύπος η τυποποιημένη διαμόρφωση που εξυπηρετεί τη βασική απαίτηση ελέγχου του αξόνου του εφοδιασμού.

Σενάρια εφαρμογής

Ελάττωση κάρτας άξονα στο FANUC CNC:Ένα FANUC CNC αναπτύσσει συναγερμούς επικοινωνίας FSSB σε συγκεκριμένους άξονες. Η κάρτα άξονα A1 (A20B-3300-0635) προσδιορίζεται ως το σφάλμα.

Συντήρηση μονάδας ελέγχου άξονα CNC:Ένα σύστημα FANUC CNC που υποβάλλεται σε συντήρηση ηλεκτρονικών στοιχείων αντικαθίσταται με κάρτα άξονα.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της κάρτας άξονα A1 (A20B-3300-0635) και της κάρτας άξονα A2 (A20B-3300-0638);

Ο τύπος A1 είναι η βασική διαμόρφωση της οικογένειας καρτών 063x Axis. Ο τύπος A2 (A20B-3300-0638) επιβεβαιώνεται για εφαρμογές της σειράς 0i-D (0i-TD/0i-MD) με έως 4 άξονες, χειριστή HRV3/HRV2.Ο τύπος A1 εξυπηρετεί διαφορετική διαμόρφωση πλατφόρμας εντός της ίδιας αρχιτεκτονικής κάρτας άξονα.

Ε2: Πόσους άξονες εφοδιασμού υποστηρίζει η A20B-3300-0635;

Ο αριθμός άξονων που υποστηρίζεται από το A20B-3300-0635 εξαρτάται από την ειδική διαμόρφωση του καναλιού FSSB.Επιβεβαιώστε τον αριθμό άξων από το εφαρμοστέο εγχειρίδιο FANUC CNC hardware για το συγκεκριμένο σύστημα στο οποίο είναι εγκατεστημένο το A20B-3300-0635..

Ε3: Η αντικατάσταση του A20B-3300-0635 απαιτεί επαναφορά των παραμέτρων του servo;

Οι παραμέτροι του servo βρίσκονται στην κύρια μνήμη του CNC, όχι στην κάρτα άξονα.το CNC επαναφορτίζει τις υπάρχουσες παραμέτρους και αποκαθιστά την επικοινωνία FSSB με όλα τα servo drives- Ελέγξτε την κανονική ανταπόκριση του servo πριν επιστρέψετε στην παραγωγή.

ΕΡ4: Είναι ο A20B-3300-0635 συμβατός με τον χειριστή HRV3;

Επιβεβαιώστε από το εφαρμοστέο εγχειρίδιο συντήρησης FANUC εάν η κάρτα άξονα τύπου A1 υποστηρίζει την HRV3.Το αν ο τύπος A1 περιλαμβάνει δυνατότητα HRV3 εξαρτάται από την ειδική προδιαγραφή υλικού του.

Ε5: Πώς επιβεβαιώνω ότι η A20B-3300-0635 είναι η σωστή κάρτα άξονα για το CNC μου;

Διαβάστε τον αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης κάρτας.Ανασταύρωση με τον πίνακα ανταλλακτικών του εφαρμοστέου εγχειριδίου συντήρησης FANUC CNC.
