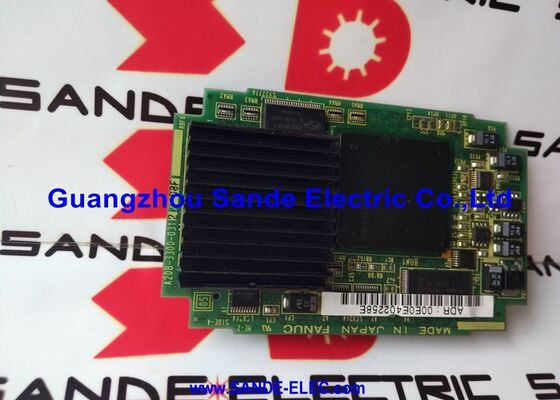

Α20Β-3300-0602 Πίνακας PCB Fanuc Α20Β33000602 Α2OB-33OO-O6O2

A20B-3300-0602 | Μονάδα CPU FANUC 21i-B Pentium MMX — DRAM 16MB / Αναβαθμισμένος επεξεργαστής / Series 21i-B CNC / A20B-3300-060x Family

Pentium MMX — Το ενισχυμένο Pentium

Η οικογένεια A20B-3300-060x φέρνει τον επεξεργαστή Intel Pentium MMX στην πλατφόρμα FANUC Series 21i-B. Το Pentium MMX είναι μια βελτιωμένη αναθεώρηση του τυπικού Pentium και οι βελτιώσεις του προσφέρουν μετρήσιμα οφέλη στο περιβάλλον CNC:

Διπλασιάστηκε η προσωρινή μνήμη L1:Το Pentium MMX επεκτείνει τη μνήμη cache εντολών στο τσιπ από 8KB σε 16KB και τη μνήμη cache δεδομένων από 8KB σε 16KB — διπλάσια από την κρυφή μνήμη στο chip από το τυπικό Pentium. Με μεγαλύτερη κρυφή μνήμη L1, ο επεξεργαστής ικανοποιεί περισσότερα αιτήματα μνήμης από την αποθήκευση στο τσιπ αντί να περιμένει για πιο αργή εξωτερική μνήμη DRAM. Για φόρτους εργασίας CNC — στενοί βρόχοι στον σερβοσυντονισμό, εκτέλεση σκάλας PMC και διαχείριση οθόνης — αυτό μεταφράζεται απευθείας σε περισσότερες οδηγίες που ολοκληρώνονται ανά κύκλο ρολογιού.

Βελτιωμένη πρόβλεψη κλάδου:Η ενημερωμένη μονάδα πρόβλεψης κλάδου του Pentium MMX προβλέπει καλύτερα άλματα υπό όρους στις ακολουθίες κώδικα. Το λογισμικό CNC περιέχει εκτενή λογική υπό όρους — ελέγχους λειτουργίας, αξιολόγηση κατάστασης συναγερμού, αξιολόγηση σκαλοπατιού PMC — όλα αυτά επωφελούνται από την ακριβή πρόβλεψη διακλάδωσης.

Σετ εντολών MMX:Ενώ οι 57 οδηγίες MMX στοχεύουν φόρτους εργασίας πολυμέσων (βίντεο, ήχος, γραφικά 3D), η ικανότητά τους SIMD (Single Instruction, Multiple Data) μπορεί να εφαρμοστεί από τους μηχανικούς λογισμικού της FANUC για την παραλληλοποίηση ορισμένων μοτίβων υπολογισμού στην απόδοση οθόνης και την επεξεργασία προοπτικής.

Βασικές Προδιαγραφές

A20B-3300-060x — Οικογένεια Pentium MMX για τη γενιά iB

Η οικογένεια A20B-3300-060x καλύπτει μονάδες Pentium MMX για διαφορετικές πλατφόρμες iB CNC:

Τα 0602 και 0603 είναι οι συγκεκριμένες παραλλαγές 21i-B στην οικογένεια 060x. Η διάκριση μεταξύ τους είναι η χωρητικότητα μνήμης — 0602 στα 16 MB και 0603 στα 32 MB.

Τόσο το 0602 όσο και το 0603 αντιπροσωπεύουν μια διαδρομή αναβάθμισης από τις παλαιότερες τυπικές μονάδες Pentium για την ίδια πλατφόρμα 21i-B (A20B-3300-0312: Pentium 16MB για 21i-B). Το Pentium MMX προσφέρει την ίδια λειτουργικότητα 16i με βελτιωμένη απόδοση προσωρινής μνήμης και πρόβλεψης διακλαδώσεων.

Σενάρια εφαρμογής

Αναβάθμιση μονάδας CPU 21i-B:Μια σειρά FANUC 21i-B CNC που εκτελεί μια προηγούμενη τυπική μονάδα Pentium (A20B-3300-0312) έχει αναβαθμιστεί στη μονάδα Pentium MMX A20B-3300-0602. Η βελτιωμένη απόδοση της προσωρινής μνήμης παρέχει ταχύτερη επεξεργασία μπλοκ και πιο αποκριτικές ενημερώσεις οθόνης.

Σφάλμα μονάδας CPU 21i-B:Ένα CNC της σειράς 21i-B αναπτύσσει αποτυχίες εκκίνησης σε επίπεδο CPU. Η μονάδα A20B-3300-0602 Pentium MMX αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει τη λειτουργία επεξεργασίας του 21i-B CNC.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του A20B-3300-0602 (Pentium MMX 16MB) και του A20B-3300-0312 (τυπικό Pentium 16MB) για το 21i-B;

Και οι δύο εξυπηρετούν την πλατφόρμα Series 21i-B με 16MB DRAM. Το A20B-3300-0312 χρησιμοποιεί το τυπικό Intel Pentium. Το A20B-3300-0602 χρησιμοποιεί το Intel Pentium MMX — με διπλή κρυφή μνήμη L1 (8KB→16KB δεδομένα, 8KB→16KB οδηγίες), βελτιωμένη πρόβλεψη κλάδου και οδηγίες MMX. Το Pentium MMX προσφέρει αισθητά καλύτερη απόδοση φόρτου εργασίας που εξαρτάται από την κρυφή μνήμη στην ίδια συχνότητα ρολογιού.

Ε2: Είναι το A20B-3300-0602 συμβατό με τη σειρά 16i-B ή 18i-B ή είναι αποκλειστικά για το 21i-B;

Το A20B-3300-0602 καθορίζεται για τη σειρά 21i-B. Οι πλατφόρμες 16i-B και 18i-B χρησιμοποιούν A20B-3300-0600 (Pentium MMX 16MB). Οι τρεις παραλλαγές iB CNC χρησιμοποιούν διαφορετικούς αριθμούς ανταλλακτικών μονάδων CPU, παρόλο που όλες χρησιμοποιούν επεξεργαστές Pentium MMX — οι απαιτήσεις σύνδεσης ή σήματος για συγκεκριμένη πλατφόρμα καθορίζουν ποια μονάδα ταιριάζει σε ποιο CNC.

Ε3: Η αντικατάσταση του A20B-3300-0602 με το A20B-3300-0603 (32MB) παρέχει όφελος απόδοσης;

Η πρόσθετη μνήμη DRAM στο A20B-3300-0603 παρέχει περισσότερη μνήμη εργασίας για τον επεξεργαστή CNC. Αυτό είναι ευεργετικό όταν το 21i-B εκτελεί μεγαλύτερα προγράμματα, περισσότερες εγκατεστημένες επιλογές λογισμικού ή προηγμένες λειτουργίες GUI που καταναλώνουν επιπλέον μνήμη. Για τυπικές διαμορφώσεις, αρκούν 16 MB. Η μονάδα 32 MB επωφελείται από συστήματα 21i-B με πολλές επιλογές.

Ε4: Η αντικατάσταση του A20B-3300-0602 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα βρίσκονται σε μονάδες SRAM και FROM. Η αντικατάσταση της μονάδας CPU δεν επηρεάζει τα αποθηκευμένα δεδομένα. Μετά την τοποθέτηση του A20B-3300-0602, το CNC εκκινεί από το FROM και διαβάζει τις παραμέτρους από το SRAM.

Ε5: Μπορεί το A20B-3300-0602 να αντικαταστήσει μια παλαιότερη μονάδα CPU κατηγορίας 486 σε ένα σύστημα 21i-B;

Οι υποστηριζόμενες μονάδες CPU του 21i-B καθορίζονται από τις προδιαγραφές υποδοχής κύριας πλακέτας της πλατφόρμας. Εάν η κύρια πλακέτα δέχεται μονάδες Pentium MMX (A20B-3300-0602), οι παλαιότερες μονάδες κλάσης 486 εξυπηρετούσαν διαφορετική γενιά πλατφόρμας. Η κύρια πλακέτα του 21i-B ταιριάζει με μονάδες κλάσης Pentium — επιβεβαιώστε από την τεκμηρίωση υλικού.
