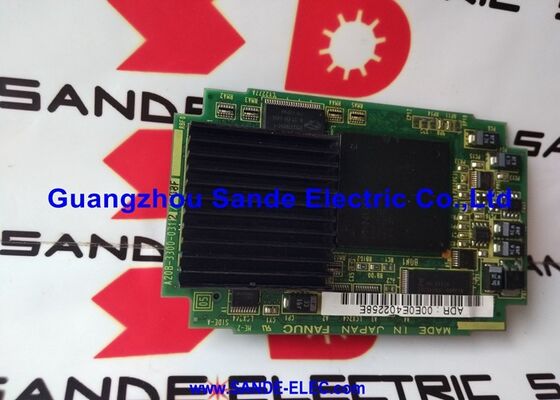

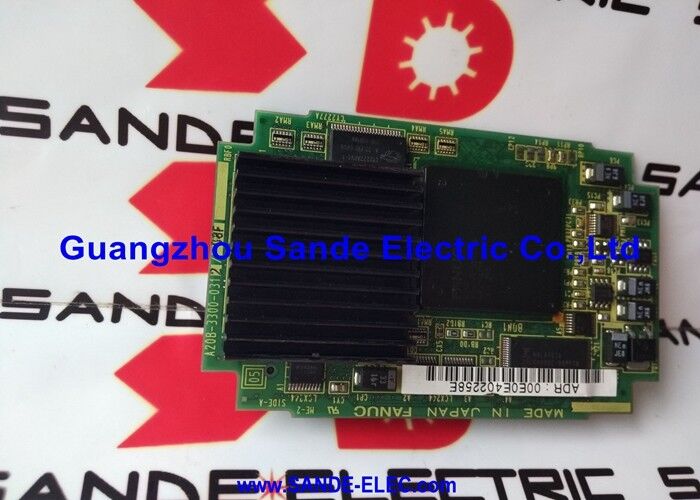

Α20Β-3300-0601 Πίνακας PCB Fanuc Α20Β33000601 Α2OB-33OO-O6OI

FANUC A20B-3300-0601 | Μονάδα CPU Series 16iB / 18iB — SDRAM 32MB / Plug-in κάρτα PCB

Ο εγκέφαλος CPU των 16iB και 18iB — Διαμόρφωση SDRAM 32 MB

Η A20B-3300-0601 είναι η plug-in κάρτα μονάδας CPU για τους ελεγκτές CNC της σειράς 16iB και 18iB της FANUC. Φέρει 32MB SDRAM και χωράει στην κύρια μητρική πλακέτα CPU της μονάδας ελέγχου, όπου παρέχει τον επεξεργαστή και τη μνήμη εργασίας από την οποία εκτελείται το CNC. Όλη η εκτέλεση του κύκλου CNC, η παρεμβολή, η δημιουργία εντολών σερβομηχανισμού, η διαχείριση HMI και η επεξεργασία εργασιών στο παρασκήνιο εκτελούνται μέσω αυτής της ενότητας.

Οι μονάδες CPU της σειράς A20B-3300 διαφοροποιούνται ανάλογα με την χωρητικότητα SDRAM ή DRAM. Η παραλλαγή -0600 παρέχει 16MB. το -0601 παρέχει 32MB SDRAM. Η διαμόρφωση 32 MB καθορίζεται για τις πιο απαιτητικές εφαρμογές 16iB και 18iB — συστήματα πολλαπλών αξόνων, σύνθετα περιβάλλοντα προγραμμάτων ή διαμορφώσεις όπου η πρόσθετη κεφαλή μνήμης εργασίας υποστηρίζει πιο εξελιγμένες λειτουργίες CNC και προαιρετικό λογισμικό.

Η μονάδα είναι μια κάρτα plug-in και όχι μια αυτόνομη πλακέτα — συνδέεται με την κύρια μητρική πλακέτα της CPU μέσω του άκρου της, καταλαμβάνοντας μια καθορισμένη θέση υποδοχής σε αυτήν την πλακέτα. Η κύρια πλακέτα της CPU παρέχει ισχύ και τη διασύνδεση του συστήματος. το A20B-3300-0601 παρέχει τον πυρήνα επεξεργασίας και το SDRAM του.

Βασικές Προδιαγραφές

-0600 vs -0601 — Η χωρητικότητα μνήμης καθορίζει την παραλλαγή

Αυτές οι δύο παραλλαγές δεν είναι εναλλάξιμες χωρίς να επιβεβαιωθούν οι απαιτήσεις μνήμης του συστήματος CNC. Η αντικατάσταση πρέπει να ταιριάζει με τη χωρητικότητα και τον τύπο μνήμης της εγκατεστημένης παραλλαγής. Η εγκατάσταση μιας μονάδας 16 MB όπου απαιτούνταν 32 MB ενδέχεται να προκαλέσει αποτυχίες εκκίνησης ή έλλειψη διαθεσιμότητας λειτουργιών, εάν το λογισμικό CNC απαιτεί μεγαλύτερη διαμόρφωση μνήμης.

Σημειώσεις αντικατάστασης — Δεδομένα FROM/SRAM Αμετάβλητα

Το A20B-3300-0601 φέρει SDRAM — πτητική μνήμη εργασίας. Τα δεδομένα προγράμματος, οι παράμετροι και το λογισμικό συστήματος του CNC αποθηκεύονται στη μονάδα FROM/SRAM (συνήθως σειρά A20B-3900-0xxx), όχι σε αυτήν την κάρτα CPU. Η αντικατάσταση της μονάδας CPU δεν αλλάζει το αποθηκευμένο πρόγραμμα ή τα δεδομένα παραμέτρων. Το CNC φορτώνει τα δεδομένα χρόνου εκτέλεσης από το FROM/SRAM στο SDRAM της μονάδας CPU σε κάθε ενεργοποίηση. Συνιστάται ένα τρέχον αντίγραφο ασφαλείας όλων των δεδομένων CNC πριν από οποιαδήποτε αντικατάσταση PCB, αλλά ο κίνδυνος απώλειας δεδομένων από την αντικατάσταση μόνο της μονάδας CPU είναι μικρότερος από ό,τι για τη μονάδα FROM/SRAM.

FAQ

Ε1: Ποια είναι η λειτουργική διαφορά μεταξύ του A20B-3300-0600 (16MB) και του A20B-3300-0601 (32MB);

Και οι δύο είναι μονάδες CPU για τα 16iB και 18iB. Η SDRAM 32 MB στο -0601 παρέχει περισσότερη μνήμη εργασίας για το ενεργό περιβάλλον εκτέλεσης του CNC — χρήσιμο για πολύπλοκα συστήματα πολλαπλών αξόνων, μεγάλα προγράμματα ή προαιρετικές λειτουργίες που απαιτούν επιπλέον χώρο μνήμης χρόνου εκτέλεσης. Η διαμόρφωση υλικού του εγκατεστημένου συστήματος CNC καθορίζει ποια παραλλαγή απαιτείται. Η αντικατάσταση του -0600 όπου απαιτείται -0601 μπορεί να προκαλέσει περιορισμένα σφάλματα λειτουργίας ή εκκίνησης.

Ε2: Το A20B-3300-0601 αποθηκεύει παραμέτρους ή προγράμματα CNC;

Όχι. Η SDRAM είναι ασταθής — όλα τα δεδομένα χάνονται κατά την απενεργοποίηση. Οι παράμετροι CNC, τα προγράμματα, οι μετατοπίσεις εργαλείων και το λογισμικό συστήματος αποθηκεύονται σε FROM και SRAM με υποστήριξη μπαταρίας (συνήθως σε ξεχωριστή μονάδα A20B-3900-xxxx). Η μονάδα CPU φορτώνει αυτά τα δεδομένα από τη μονάδα FROM/SRAM στη SDRAM της σε κάθε εκκίνηση. Η αντικατάσταση της μονάδας CPU δεν αλλάζει τη διαμόρφωση αποθηκευμένων δεδομένων του CNC.

Ε3: Το CNC εκκινεί αλλά εμφανίζει συναγερμούς σφαλμάτων μνήμης. Είναι το A20B-3300-0601 η πιθανή αιτία;

Οι αποτυχίες της μονάδας SDRAM μπορούν να προκαλέσουν συναγερμούς σφάλματος μνήμης κατά την εκκίνηση — το CNC ανιχνεύει ότι η μνήμη εργασίας δεν ανταποκρίνεται σωστά κατά τον αυτοέλεγχο κατά την ενεργοποίηση. Ωστόσο, σφάλματα μνήμης κατά την εκκίνηση συμβαίνουν επίσης από εξαντλημένες εφεδρικές μπαταρίες SRAM (που επηρεάζουν το FROM/SRAM, όχι αυτήν την κάρτα) ή από κατεστραμμένα δεδομένα FROM. Διάκριση με κωδικό συναγερμού: συναγερμοί που δείχνουν σε DRAM ή σφάλματα μνήμης εργασίας δείχνουν σε αυτήν τη μονάδα. Οι συναγερμοί SRAM ή FROM δείχνουν προς τη μονάδα FROM/SRAM.

Ε4: Πρέπει να διαμορφωθεί το CNC μετά την αντικατάσταση του A20B-3300-0601;

Εάν αντικατασταθεί μόνο η μονάδα CPU και η μονάδα FROM/SRAM παραμείνει ανέπαφη, οι παράμετροι CNC και το λογισμικό φορτώνονται από την FROM/SRAM κανονικά. Το CNC θα πρέπει να επαναφέρει τη διαμορφωμένη του κατάσταση κατά την επόμενη ενεργοποίηση. Επιβεβαιώστε ότι όλες οι παράμετροι και οι λειτουργίες είναι άθικτες ελέγχοντας τις σελίδες παραμέτρων CNC και επαληθεύοντας τη λειτουργία I/O και μονάδας δίσκου πριν επιστρέψετε στην παραγωγή.

Ε5: Από πού προέρχεται το A20B-3300-0601;

Μέσω της δευτερογενούς αγοράς ανταλλακτικών CNC FANUC 16iB/18iB — αντιπρόσωποι PCB της σειράς i FANUC, ειδικοί επισκευής CNC και δοκιμασμένοι πλεονάζοντες προμηθευτές. Επιβεβαιώστε το A20B-3300-0601 (32MB SDRAM) από την ετικέτα της εγκατεστημένης μονάδας. Το A20B-3300-0600 (16MB) δεν είναι άμεσο υποκατάστατο χωρίς την επιβεβαίωση των προδιαγραφών μνήμης του συστήματος CNC.
