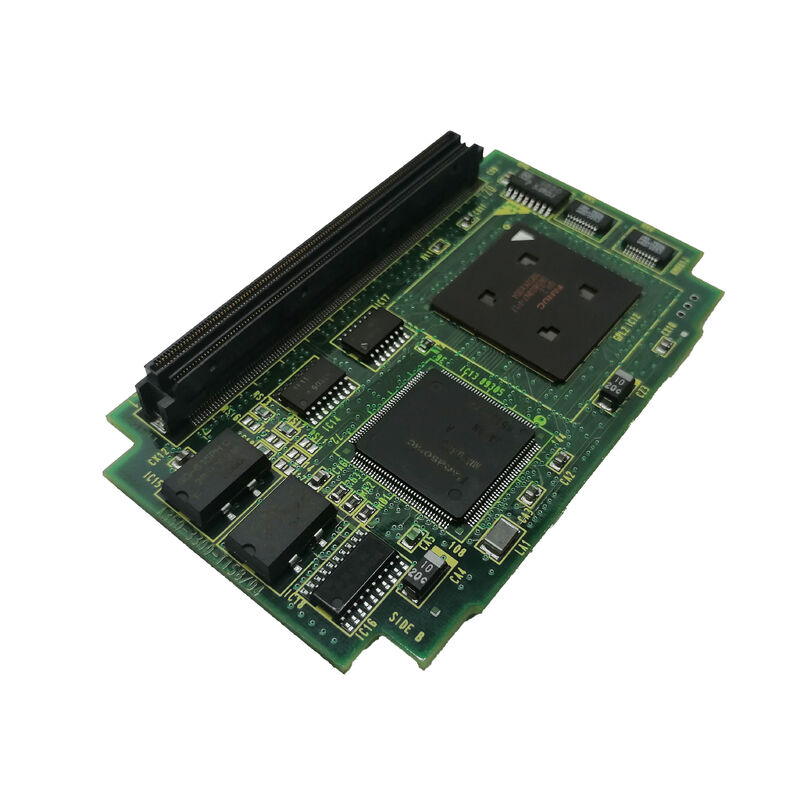

Α20Β-3300-0552 Πίνακας PCB Fanuc Α20Β33000552 Α2OB-33OO-O552

A20B-3300-0552 ∙ FANUC A20B-3300-055x Series Module ∙ Δίπλα στο GUI Module 0551 / CNC Display και λειτουργία διεπαφής

A20B-3300-055x ∆ιαφέρεια των ενσωματωμένων μεθόδων γραφικής επεξεργασίας και οθόνης

The A20B-3300-055x range within the broader A20B-3300 series is anchored by the confirmed A20B-3300-0551 (GRAPHIC USER INTERFACE MODULE W/128 MB DRAM) — the dedicated GUI processor for FANUC CNC systems with advanced display and PC function capability.

Η A20B-3300-0552, η οποία βρίσκεται αμέσως δίπλα, ανήκει στην ίδια σειρά 055x. Στην σειρά A20B-3300, οι στενά αριθμημένες πλακέτες εξυπηρετούν με συνέπεια συναφείς λειτουργίες εντός της ίδιας κατηγορίας εφαρμογής.Δίδυμες σανίδες αυτής της σειράς:

• Α20Β-3300-0602 / 0603:21i-B Pentium MMX μονάδες, 16MB και 32MB παραλλαγές
• Α20Β-3300-0635 / 0638:Τροποποιήσεις κάρτας άξονα A1 και A2
• Α20Β-3300-0551 / 0552:Η ενότητα GUI και ο σύντροφός της 055x

Η ζεύξη 0551/0552 πιθανότατα αντιπροσωπεύει σχετικές πλακέτες λειτουργίας οθόνης ή GUI ̇ είτε διαφορετικές παραλλαγές μνήμης ή προδιαγραφών, είτε συμπληρωματικές ενότητες εντός της ίδιας αρχιτεκτονικής οθόνης.

Βασικές πληροφορίες για το προϊόν

Η αρχιτεκτονική GUI Where 0552 Fits

Η αρχιτεκτονική επεξεργαστή GUI της FANUC διαχωρίζει την επεξεργασία λειτουργιών οθόνης και υπολογιστή από την κύρια μονάδα CPU CNC.Το A20B-3300-0551 επιβεβαιώνεται ως η κύρια μονάδα GUI σε αυτή την αρχιτεκτονική παρέχοντας το χώρο εργασίας DRAM 128MB για την απεικόνιση, γραφικά δρόμου εργαλείου και εφαρμογές λειτουργίας υπολογιστών.

Ο ρόλος του A20B-3300-0552 στο ίδιο εύρος 055x υποδηλώνει ότι συμμετέχει στον ίδιο τομέα λειτουργίας οθόνης ή GUI:

Διαφορά GUI υψηλότερης μνήμης:Μονάδα 0552 GUI με περισσότερη DRAM από την 0551 ¢ που εξυπηρετεί ρυθμίσεις CNC με πιο εντατικό λογισμικό λειτουργίας PC ή απαιτήσεις οθόνης υψηλότερης ανάλυσης.

Διαφορετική πλατφόρμα GUI ενότητα:Μονάδα GUI που ταιριάζει με μια συγκεκριμένη παραλλαγή πλατφόρμας CNC, όπου το 0551 και το 0552 εξυπηρετούν διαφορετικές γενιές υλικού ή διαμορφώσεις κύριας πλατφόρμας.

Συνεργάτης διεπαφής εμφάνισης:Ενα ξεχωριστό πίνακα εντός της αλυσίδας οθόνης ̇ που λειτουργεί παράλληλα με το 0551 για την παροχή ειδικών λειτουργιών εξόδου οθόνης ή διεπαφής ελεγκτή.

Επιβεβαιώστε την ακριβή λειτουργία από την ετικέτα της εγκατεστημένης μονάδας και το εφαρμοστέο εγχειρίδιο συντήρησης FANUC CNC.

Σενάρια εφαρμογής

Λάθος συστήματος οθόνης CNC:Ένα FANUC CNC αναπτύσσει σφάλματα που σχετίζονται με την οθόνη ̇ ο πίνακας χειριστή εμφανίζει κατεστραμμένα γραφικά ή η λειτουργία οθόνης αποτυγχάνει.Αντικατάσταση αποκαθιστά τη λειτουργία εμφάνισης.

Εναλλακτικό σύστημα μονάδας GUI:Μια μονάδα παραγωγής που χρησιμοποιεί FANUC CNC με μονάδες οθόνης 055x-range διαθέτει αποθέματα A20B-3300-0552 παράλληλα με A20B-3300-0551 ως ανταλλακτικά για το σύστημα οθόνης.

Γενικές ερωτήσεις

Ε: Πώς μπορώ να επιβεβαιώσω ότι η A20B-3300-0552 είναι η σωστή μονάδα για το CNC μου;

Διαβάστε τον αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης μονάδας.Διασταυρούμενη αναφορά με τον πίνακα ανταλλακτικών του εφαρμοστέου εγχειριδίου συντήρησης FANUC CNC για την επιβεβαίωση της ακριβούς λειτουργίας της μονάδας.

Ε2: Είναι ο A20B-3300-0552 εναλλάξιμος με τον A20B-3300-0551;

Και οι δύο βρίσκονται στην ίδια περιοχή 055x και εξυπηρετούν συναφείς λειτουργίες οθόνης / GUI.Το αν είναι άμεσα εναλλάξιμα εξαρτάται από το αν πρόκειται για παραλλαγές της ίδιας μονάδας ή για διαφορετικές πλάκες με διαφορετικές προδιαγραφές.Επιβεβαιώστε από την τεκμηρίωση του υλικού πριν αντικαταστήσετε το ένα με το άλλο.

Ε3: Η αντικατάσταση του A20B-3300-0552 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Αριθ. Οι παραμέτροι και τα προγράμματα CNC βρίσκονται στις μονάδες SRAM και FROM στην κύρια πλακέτα CNC, όχι στις μονάδες GUI ή οθόνης.

Ε4: Εάν η A20B-3300-0552 αποτύχει, συνεχίζει η CNC την επεξεργασία;

Όπως και με τη μονάδα GUI A20B-3300-0551, η βλάβη της μονάδας οθόνης επηρεάζει την ορατότητα του χειριστή, αλλά όχι τη βασική λειτουργία επεξεργασίας του CNC.Η κύρια CPU συνεχίζει την εκτέλεση προγραμμάτων και τον έλεγχο των αξόνων servoΗ ασφαλή προσέγγιση είναι να επιτρέπεται στο τρέχον πρόγραμμα να φθάσει σε ελεγχόμενη στάση πριν από την αντιμετώπιση του σφάλματος του ενότητας.
