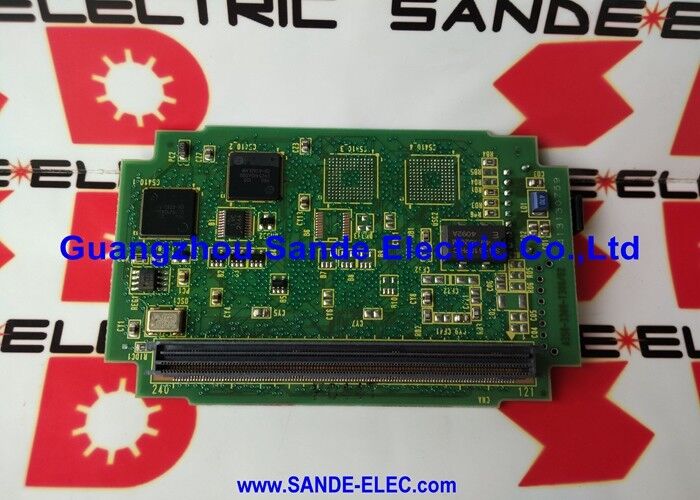

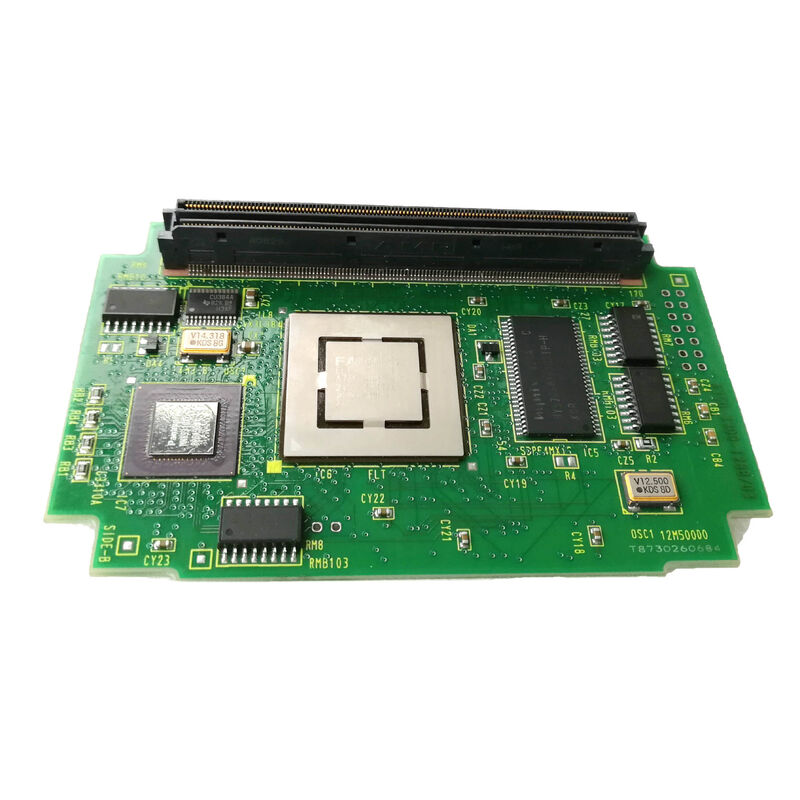

Α20Β-3300-0551 Fanuc PCB Board Α20Β33000551 Α2OB-33OO-O55I

A20B-3300-0551∙ FANUC Γράφικη Ενότητα Διασύνδεσης Χρήστη 128MB DRAM / GUI κάρτα επεξεργαστή / CNC οθόνη και λειτουργία PC / A20B-3300 σειράς

Μονάδα GUI ∆ιατεθειμένη επεξεργασία γραφικών

Η A20B-3300-0551 δεν είναι μια μονάδα CPU γενικής χρήσηςΜοδούλη γραφικής διεπαφής χρήστηΕνώ η κύρια μονάδα CPU του CNC χειρίζεται την παρεμβολή προγράμματος, τον έλεγχο άξονα και τον συντονισμό του συστήματος,η ενότητα GUI αναλαμβάνει την ευθύνη για την οπτική διεπαφή του χειριστή.

Αυτός ο λειτουργικός διαχωρισμός παρέχει ένα κρίσιμο αρχιτεκτονικό όφελος:η εμπειρία οθόνης του χειριστή παραμένει ομαλή και ευαίσθητη ακόμη και όταν η κύρια CPU CNC είναι βαριά φορτωμένη με πολύπλοκους υπολογισμούς πολλών αξόνωνΚάθε επεξεργαστής χειρίζεται το δικό του τομέα χωρίς να ανταγωνίζεται για χρόνο επεξεργασίας.

Βασικές προδιαγραφές

A20B-3300 GUI Module vs CPU Module ∆ερευνικές λειτουργίες

The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.

Η σχέση εντός μιας διαμόρφωσης CNC:

Κεντρική μονάδα CPU:Εκτέλεση προγράμματος, παρεμβολή κίνησης, σκάλα PMC, επικοινωνία σερβο, συντονισμός συστήματος.

Μονάδα GUI (A20B-3300-0551):Παρουσίαση οθόνης, διεπαφή χειριστή, γραφική ανατροφοδότηση, εφαρμογές λειτουργίας υπολογιστών.

Και τα δύο συνδέονται στην ίδια κύρια πλακέτα, αλλά εξυπηρετούν ανεξάρτητους τομείς επεξεργασίας.

Σενάρια εφαρμογής

Ελάττωμα της μονάδας GUI στο CNC με λειτουργία PC:Ένα FANUC CNC με λειτουργία PC αναπτύσσει προβλήματα οθόνης: η γραφική διεπαφή γίνεται αργή, η οθόνη οδού εργαλείου δεν μπορεί να εμφανιστεί ή η λειτουργία PC συντρίβεται.Η ενότητα GUI A20B-3300-0551 προσδιορίζεται ως το σφάλμαΗ αντικατάσταση αποκαθιστά την απόδοση της οθόνης και της λειτουργίας του υπολογιστή.

Ανακαινισμός οθόνης CNC:Η ποιότητα της γραφικής οθόνης ενός συστήματος FANUC CNC έχει υποβαθμιστεί με την πάροδο των ετών υπηρεσίας.

Γενικές ερωτήσεις

Ερώτηση 1: Ποια συστήματα CNC χρησιμοποιούν τη μονάδα GUI A20B-3300-0551;

The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display optionsΕπιβεβαιώστε το εφαρμοστέο μοντέλο CNC από την τεκμηρίωση υλικού της κύριας πλακέτας υποδοχής.

Ε2: Η αντικατάσταση του A20B-3300-0551 επηρεάζει τις παραμέτρους CNC ή τα προγράμματα εξαρτημάτων;

Οι παράμετροι CNC και τα προγράμματα εξαρτημάτων βρίσκονται στις μονάδες μνήμης SRAM και FROM στην κύρια πλακέτα ̇ όχι στη μονάδα GUI. Η αντικατάσταση του A20B-3300-0551 δεν επηρεάζει αυτές τις αποθηκευμένες τιμές.Μετά την τοποθέτηση του ανταλλακτικούΗ ικανότητα επεξεργασίας του CNC δεν επηρεάστηκε ποτέ από το σφάλμα του ενότητας GUI.

Ε3: Τι συμβαίνει εάν η ενότητα GUI A20B-3300-0551 αποτύχει ενώ το CNC εκτελεί ένα πρόγραμμα;

Εάν η ενότητα GUI αποτύχει κατά τη διάρκεια της παραγωγής, οι λειτουργίες επεξεργασίας του CNC συνεχίζονται ̇ η κύρια CPU, οι άξονες servo και το PMC δεν επηρεάζονται.που καθιστά αδύνατη την παρακολούθηση του προγράμματος ή την αλληλεπίδραση με το CNC από το πάνελ χειριστήΤο μηχάνημα πρέπει να σταματά με ασφάλεια την πρώτη ευκαιρία για να αντικατασταθεί η ελαττωματική μονάδα.

Ε4: Αρκεί το 128MB για τις σύγχρονες εφαρμογές λειτουργίας υπολογιστών;

Η μνήμη DRAM 128MB στην A20B-3300-0551 ήταν γενναιόδωρη για τη λειτουργία PC της γενιάς FANUC i-B. Για τις εφαρμογές PC που έχουν σχεδιαστεί και είναι κατάλληλες για αυτή την γενιά CNC, η μνήμη 128MB παρέχει επαρκή μνήμη. Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
