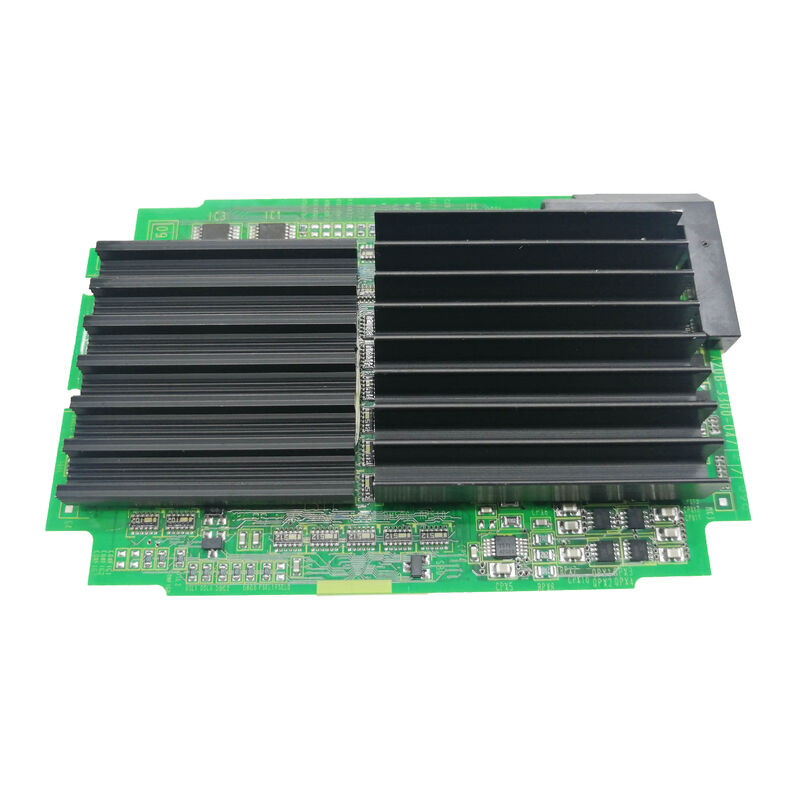

Α20Β-3300-0478 Πίνακας PCB Fanuc Α20Β33000478 Α2OB-33OO-O478

A20B-3300-0478∙ FANUC FSSB Servo Add-On Module 30i / 31i / 32i / R-30i / Διεύρυνση οπτικών ινών / DSP Πολυάξιο

Εφαρμογή FSSB ∆εύρυνση της χωρητικότητας σερβοάξονα

Η σειρά 30i/31i/32i είναι η πλατφόρμα CNC της FANUC με τις υψηλότερες δυνατότητες, σχεδιασμένη για μηχανές με τις πιο απαιτητικές απαιτήσεις αριθμού άξων.Η A20B-3300-0478 είναι μια πρόσθετη μονάδα servo που επεκτείνει την ικανότητα του FSSB του συστήματος FS30i πέρα από αυτό που παρέχει μόνο η βασική κύρια πλακέτα.

Η ανάγκη για αυτή την πρόσθετη μονάδα προκύπτει από το προφίλ εφαρμογής του 30i/31i/32i.Τα βασικά κανάλια FSSB στην κύρια πλακέτα εξυπηρετούν καθορισμένο αριθμό άξωνΓια διαμορφώσεις που υπερβαίνουν αυτή τη βασική ικανότητα, συστήματα επεξεργασίας πολλαπλών διαδρομών, εφαρμογές ρομπότ με πολλές αρθρώσεις,σύνθετα σύνθετα εργαλεία μηχανών η A20B-3300-0478 παρέχει πρόσθετα κανάλια FSSB.

Βασικές προδιαγραφές

Η συμβατότητα R-30i ∙ Ρομπότ και CNC στην ίδια πλατφόρμα

Το R-30i είναι ο ελεγκτής ρομπότ της FANUC για το Arc Mate, LR-Mate και πολλές άλλες οικογένειες βιομηχανικών ρομπότ της FANUC.Το γεγονός ότι το A20B-3300-0478 εξυπηρετεί τόσο τον 30i CNC όσο και τον ελεγκτή ρομπότ R-30i αντικατοπτρίζει την κοινή αρχιτεκτονική υλικού των κορυφαίων πλατφορμών της FANUC.

Τόσο το FS30i CNC όσο και το ρομπότ R-30i χρησιμοποιούν την ίδια αρχιτεκτονική FSSB για τον έλεγχο του σέρβο-άξονα:

• Στο CNC: το FSSB συνδέεται με servo drives Alpha-i SVM για άξονες μηχανημάτων εργαλείων
• Στο ρομπότ: το FSSB συνδέεται με τα κοινά servo drives του ρομπότ

Μια ενιαία μονάδα A20B-3300-0478 μπορεί να εξυπηρετεί είτε την εφαρμογή παρέχοντας επέκταση άξονα FSSB για ένα κέντρο επεξεργασίας 30i είτε ένα βιομηχανικό ρομπότ FANUC που χρησιμοποιεί τον ελεγκτή R-30i.

Σενάρια εφαρμογής

30i Σύστημα επεξεργασίας CNC με υψηλό αριθμό άξων:Ένα FANUC σειράς 30i CNC ελέγχει ένα 9-άξονα κέντρο επεξεργασίας σύνθετων ̇ περισσότερους άξονες από όσους μπορούν να εξυπηρετήσουν τα κανάλια FSSB της βασικής πλακέτας.Το A20B-3300-0478 παρέχει τα πρόσθετα κανάλια FSSB που απαιτούνται για τον υπολογισμό του εκτεταμένου άξονα.

Ελάττωμα του ρομπότ σερβομονδίου R-30i:Ένα βιομηχανικό ρομπότ FANUC που ελέγχεται από το R-30i αναπτύσσει σφάλματα επικοινωνίας FSSB σε έναν ή περισσότερους άξονες αρθρώσεων.Αντικατάσταση αποκαθιστά πλήρη επικοινωνία FSSB σε όλα τα κοινά δίσκους.

Γενικές ερωτήσεις

Ερώτηση 1: Πώς συνδέεται φυσικά η A20B-3300-0478 με την κύρια πλακέτα 30i;

Η A20B-3300-0478 είναι μια μονάδα plug-in που εγκαταστάθηκε οριζόντια στην κύρια πλακέτα CPU 30i/R-30i, παρόμοια με το πώς μια κάρτα επιλογής συνδέεται σε μια κύρια πλακέτα.Παίρνει τα σήματα ισχύος και ελέγχου μέσω του συνδετήρα πλατφόρμας-πλατφόρμας και παρέχει τους συνδετήρες οπτικών ινών FSSB για τις συνδέσεις αλυσίδας servo drive.

Ε2: Ποιες servo drive συνδέονται με την A20B-3300-0478;

Ο A20B-3300-0478 παρέχει έξοδα FSSB οπτικών ινών που συνδέονται με τις μονάδες servo drive FANUC Alpha-i (από την σειρά A06B-6114 αis, από την σειρά A06B-6096 Alpha SVM, κλπ.) σε τοπολογία αλυσίδας.Κάθε κανάλι FSSB από την πρόσθετη μονάδα μπορεί να εξυπηρετεί πολλαπλές μονάδες που συνδέονται σε σειρά.

Ε3: Η αντικατάσταση του A20B-3300-0478 απαιτεί αλλαγές στις παραμέτρους του servo;

Όλες οι παραμέτροι για τους άξονες που εξυπηρετούνται από αυτή την πρόσθετη μονάδα βρίσκονται στην κύρια SRAM του CNC ή του ελεγκτή ρομπότ.το σύστημα αποκαθιστά την επικοινωνία FSSB με όλες τις συνδεδεμένες μονάδες και εφαρμόζει τις υπάρχουσες παραμέτρους αυτόματα.

Ε4: Είναι ο A20B-3300-0478 εναλλάξιμος μεταξύ των εφαρμογών CNC (30i) και ρομπότ (R-30i);

Η ενότητα υλικού επιβεβαιώνεται τόσο για τους ελεγκτές ρομπότ 30i/31i/32i CNC όσο και για τους ελεγκτές ρομπότ R-30i.Οι ρυθμίσεις λογισμικού) μπορεί να διαφέρουν μεταξύ των εφαρμογών CNC και ρομπότ.Επιβεβαιώστε από το εφαρμοστέο εγχειρίδιο συντήρησης ότι η ίδια παραλλαγή μονάδας είναι ορθή και για τις δύο εφαρμογές πριν από τη διασταυρούμενη υποκατάσταση.

Ε5: Ποια είναι η διαφορά μεταξύ της A20B-3300-0478 και των καρτών Axis (A20B-3300-063x);

Οι κάρτες άξονα A20B-3300-063x (0635/0638) είναι οι μονάδες ελέγχου του βασικού άξονα για τις χαμηλότερες πλατφόρμες FANUC CNC (0i-D και συναφείς). The A20B-3300-0478 is a servo add-on expansion module specifically for the FS30i and R-30i platforms — which already have base FSSB channels on the main board and require this add-on for extended axis countsΥπηρετούν διαφορετικά επίπεδα πλατφόρμας CNC.
