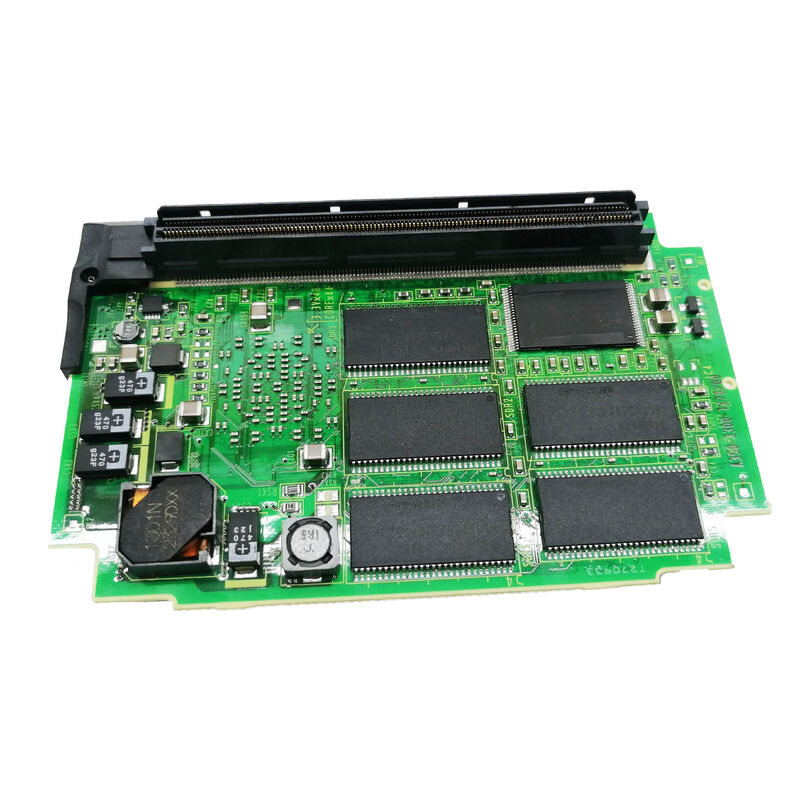

Α20Β-3300-0475 Fanuc PCB Board Α20Β33000475 Α2OB-33OO-O475

A20B-3300-0475 | Μονάδα CPU FANUC A3 — 128MB Ενσωματωμένη κάρτα DRAM / CNC επεξεργαστής υψηλής χωρητικότητας / Σειρά A20B-3300

128 MB DRAM — Ένα σημαντικό βήμα παραγωγής

Η παρακολούθηση της χωρητικότητας DRAM στη σειρά μονάδων CPU A20B-3300 δείχνει την εξέλιξη της ικανότητας επεξεργασίας CNC FANUC. Οι προηγούμενες γενιές είχαν 8MB, μετά 16MB και μετά 32MB DRAM. Το A20B-3300-0475 φέρνει 128MB ενσωματωμένης μνήμης DRAM — ένα σημαντικό βήμα που αντανακλά τις απαιτήσεις των πιο πρόσφατων πλατφορμών FANUC CNC.

Η μνήμη εργασίας στα 128MB επιτρέπει:

Μεγαλύτερα προγράμματα προσωρινής αποθήκευσης:Το CNC μπορεί να αποθηκεύσει περισσότερα μπλοκ κωδικού G μπροστά από το σημείο κοπής, επιτρέποντας την ομαλή εκτέλεση σε υψηλές ταχύτητες ακόμα και με πολύπλοκα, πυκνά προγράμματα διαδρομής εργαλείου.

Πιο εξελιγμένα προγράμματα PMC:Η προηγμένη λογική ακολουθίας μηχανών, η διαχείριση επικοινωνίας πολλών συσκευών και η πολύπλοκη επεξεργασία υπό όρους θέτουν υψηλότερες απαιτήσεις στο περιβάλλον μνήμης εργασίας της CPU.

Βελτιωμένο λειτουργικό σύστημα και λογισμικό επιλογής:Κάθε γενιά λογισμικού FANUC CNC μεγαλώνει καθώς ενσωματώνονται περισσότερες δυνατότητες. Η μνήμη εργασίας 128 MB φιλοξενεί την εικόνα λογισμικού πλήρους δυνατότητας της πλατφόρμας CNC χωρίς συμβιβασμούς.

Βασικές Προδιαγραφές

Ενσωματωμένη DRAM — Μία πλακέτα, πλήρης λειτουργία

Το A20B-3300-0475 ενσωματώνει και τα 128 MB DRAM απευθείας στο PCB της κάρτας CPU. Δεν απαιτείται ξεχωριστή μονάδα επέκτασης DRAM. Η πλήρης εκχώρηση μνήμης εργασίας παραδίδεται σε έναν αριθμό ανταλλακτικού.

Αυτή η ενοποίηση απλοποιεί την υπηρεσία συστήματος. Όταν υπάρχει υποψία για πρόβλημα κάρτας CPU ή μνήμης εργασίας, η αντικατάσταση A20B-3300-0475 αντιμετωπίζει και τα δύο σε μία λειτουργία. Μια ενιαία πλακέτα σε απόθεμα καλύπτει τις λειτουργίες αστοχίας της CPU και της DRAM, μειώνοντας το εύρος των ανταλλακτικών που χρειάζονται.

Σενάρια εφαρμογής

Αποτυχία εκκίνησης CNC με κύρια πλακέτα A3:Ένα σύστημα CNC FANUC με διαμόρφωση κύριας πλακέτας A3 αποτυγχάνει να ολοκληρώσει τη σειρά εκκίνησης του. Εμφανίζονται κωδικοί συναγερμού που σχετίζονται με τη μνήμη. Η κάρτα CPU A20B-3300-0475 αντικαθίσταται ως συνδυασμένη μονάδα CPU και DRAM. Το CNC επαναλαμβάνει την κανονική λειτουργία μετά την τοποθέτηση της αντικατάστασης.

Ανταλλακτική κάρτα για εξοπλισμό παραγωγής υψηλής αξίας:Ένα κέντρο μηχανικής κατεργασίας που εκτελεί μια πλατφόρμα CNC FANUC με απαιτήσεις CPU DRAM 128MB διατηρεί ένα A20B-3300-0475 ως κρίσιμο εφεδρικό. Η κάρτα είναι διαθέσιμη αμέσως σε περίπτωση βλάβης της μονάδας CPU — μειώνοντας τον χρόνο επισκευής έως την παραγωγή από ημέρες σε ώρες.

FAQ

Ε1: Σε τι διαφέρει το A20B-3300-0475 από το A20B-3300-0471 (επίσης 128MB DRAM);

Και οι δύο είναι μονάδες CPU DRAM 128MB, αλλά φέρουν διαφορετικές ονομασίες τύπου πλακέτας: η -0475 είναι τύπου A3. το -0471 είναι ο τύπος i-B3 για συστήματα 15i/16i/18i/21i Model B. Αυτοί οι διαφορετικοί χαρακτηρισμοί υποδεικνύουν διαφορετικές φυσικές διεπαφές συνδετήρων που ταιριάζουν με διαφορετικές γενιές κύριας πλακέτας. Δεν είναι εναλλάξιμα — ταιριάζουν πάντα με τον τύπο της κάρτας CPU με τον χαρακτηρισμό της κύριας πλακέτας του συγκεκριμένου συστήματος CNC.

Ε2: Περιλαμβάνει το A20B-3300-0475 κάποιο λογισμικό συστήματος CNC;

Όχι. Το λογισμικό συστήματος CNC είναι αποθηκευμένο σε μονάδες FROM (Flash ROM) — ξεχωριστές πλακέτες plug-in στο σύστημα ελέγχου FANUC. Το A20B-3300-0475 παρέχει μόνο τον πυρήνα επεξεργασίας και τη μνήμη εργασίας 128 MB. Κατά την ενεργοποίηση, το CNC φορτώνει ξανά το λογισμικό του από τις μονάδες FROM στη μνήμη DRAM της κάρτας CPU. Η αντικατάσταση της κάρτας CPU δεν επηρεάζει το περιεχόμενο FROM ή τις αποθηκευμένες παραμέτρους SRAM.

Ε3: Μπορεί το A20B-3300-0475 να χρησιμοποιηθεί για την αναβάθμιση ενός συστήματος που προηγουμένως εκτελούσε κάρτα CPU χαμηλότερης χωρητικότητας DRAM;

Αυτό εξαρτάται από το εάν η υποδοχή κάρτας CPU της κύριας πλακέτας έχει χαρακτηριστεί για τον τύπο πλακέτας A3 και εάν η έκδοση λογισμικού CNC υποστηρίζει μνήμη εργασίας 128 MB. Η χρήση κάρτας μεγαλύτερης χωρητικότητας σε σύστημα που προηγουμένως λειτουργούσε με λιγότερη μνήμη DRAM δεν είναι επιβλαβής εάν επιβεβαιωθεί η φυσική συμβατότητα. Ωστόσο, το λογισμικό συστήματος πρέπει να μπορεί να καλύψει τα πλήρη 128 MB — επαληθεύστε από την τεκμηρίωση υλικού και λογισμικού του CNC πριν τοποθετηθεί ως αναβάθμιση και όχι ως αντικατάσταση παρόμοιο.

Ε4: Ποια είναι η σωστή διαδικασία μετά την τοποθέτηση του A20B-3300-0475;

Μετά την εγκατάσταση της κάρτας CPU, ενεργοποιήστε το CNC και παρατηρήστε τη σειρά εκκίνησης. Το σύστημα θα πρέπει να ολοκληρώσει την προετοιμασία, να φορτώσει το λογισμικό του από το FROM και να διαβάσει τις παραμέτρους του από το SRAM. Βεβαιωθείτε ότι όλοι οι άξονες, οι λειτουργίες PMC και οι επιλογές επικοινωνίας λειτουργούν σωστά. Εάν λείπουν το περιεχόμενο FROM ή οι παράμετροι SRAM, κάντε επαναφορά από το αντίγραφο ασφαλείας. Καταγράψτε την αντικατάσταση στο αρχείο συντήρησης του μηχανήματος.

Ε5: Υπάρχουν άλλες παραλλαγές μονάδας CPU A3 εκτός από την A20B-3300-0475 στη σειρά A20B-3300;

Ναί. Στη σειρά A20B-3300, πολλαπλές μονάδες CPU φέρουν την ονομασία τύπου A3 σε διαφορετικές χωρητικότητες DRAM. Το -0475 είναι η παραλλαγή των 128MB. Άλλες εκδόσεις A3 ενδέχεται να έχουν διαφορετικά μεγέθη DRAM. Επιβεβαιώνετε πάντα τον τύπο πλακέτας (A3) και τη χωρητικότητα DRAM από την ετικέτα της εγκατεστημένης μονάδας πριν από την παραγγελία — η αντιστοίχιση και των δύο διασφαλίζει ότι η αντικατάσταση πληροί τις πλήρεις προδιαγραφές της αρχικής μονάδας.
