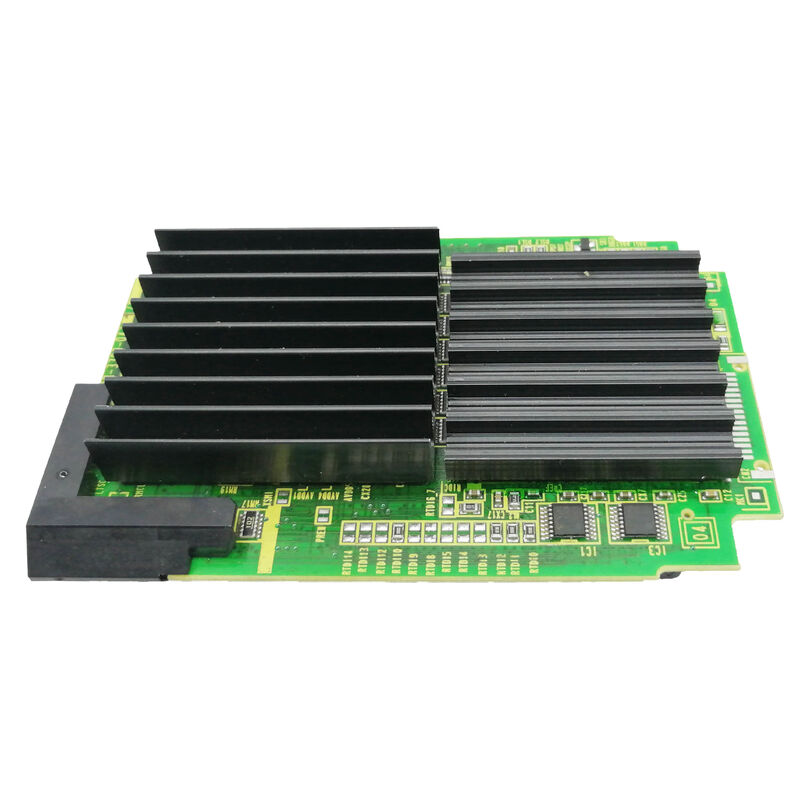

A20B-3300-0471 | FANUC B3 Generation CPU Module — 128MB DRAM / Series 16i-B / 18i-B / 21i-B / Full B-Generation Memory

B3 — Πλήρης μνήμη για τη γενιά iB

Το A20B-3300-0471 είναι η μονάδα CPU μέγιστης μνήμης για τις πλατφόρμες CNC γενιάς FANUC iB. Στα 128 MB DRAM, διπλασιάζει τη μνήμη εργασίας της μονάδας B2 (A20B-3300-0470) και παρέχει οκταπλάσια μνήμη από τις αρχικές μονάδες Pentium MMX που εξυπηρέτησαν για πρώτη φορά αυτές τις πλατφόρμες.

Αυτή η χωρητικότητα 128 MB δεν είναι πολυτέλεια — είναι η κατάλληλη προδιαγραφή για τα συστήματα CNC της σειράς 16i-B, 18i-B και 21i-B που είναι:

Πλήρως επιλογή:Προηγμένες επιλογές λογισμικού, όπως το AICC (AI Contour Control), οι μετασχηματισμοί 5 αξόνων, η βελτιστοποίηση σερβομηχανισμού, ο γραφικός έλεγχος και άλλες, καθεμία προσθέτει στο αποτύπωμα λογισμικού CNC. Ένα πλήρως προαιρετικό iB CNC επωφελείται από τον χώρο κεφαλής μνήμης της μονάδας B3 128MB.

Ενεργοποιημένη λειτουργία υπολογιστή:Το CNC της σειράς iB υποστηρίζει μια ενσωματωμένη λειτουργία υπολογιστή για προσαρμοσμένες εφαρμογές HMI, συλλογή δεδομένων και DNC. Το λογισμικό λειτουργιών υπολογιστή εκτελείται στην ίδια μνήμη εργασίας με τον πυρήνα CNC — 128 MB παρέχει επαρκή χώρο και για τα δύο.

Εξυπηρέτηση της πλατφόρμας 21i-B:Το 21i-B είναι μια πιο σύνθετη πλατφόρμα από το 16i-B/18i-B. Το B3 είναι η μόνη επιβεβαιωμένη μονάδα CPU που καλύπτει και τα τρία: 16i-B, 18i-B και 21i-B. Το B2 (0470) έχει επιβεβαιωθεί μόνο για 16i-B και 18i-B.

Βασικές Προδιαγραφές

B2 vs B3 — Πότε να επιλέξετε το καθένα

Η επιλογή μεταξύ B2 (A20B-3300-0470) και B3 (A20B-3300-0471) εξαρτάται από την εγκατεστημένη διαμόρφωση CNC:

Για άμεση αντικατάσταση: αντιστοιχίστε την ονομασία της εγκατεστημένης μονάδας. Ένα CNC διαμορφωμένο με B2 επικυρώθηκε με 64MB. Ένα CNC με B3 χρησιμοποιεί τα πλήρη 128MB. Η αντικατάσταση χωρίς αναθεώρηση σχεδίασης μπορεί να λειτουργήσει προς μία κατεύθυνση (Β3 σε μια υποδοχή Β2, παρέχοντας ουσιαστικά περισσότερη μνήμη από ό,τι χρειάζεται) αλλά όχι στην άλλη (το Β2 σε μια υποδοχή Β3 θα παρείχε τη μισή αναμενόμενη μνήμη).

Σενάρια εφαρμογής

Σφάλμα μονάδας CNC 21i-B CNC:Ένα κέντρο κατεργασίας FANUC Series 21i-B αναπτύσσει σφάλματα σε επίπεδο CPU. Το A20B-3300-0471 επιβεβαιώνεται ως η σωστή μονάδα B3. Η αντικατάσταση επαναφέρει την επεξεργασία CPU 128MB.

Αναβάθμιση μνήμης CNC 16i-B:Ένα CNC της σειράς 16i-B που τρέχει αυτήν τη στιγμή μια μονάδα B2 (64MB) αναβαθμίζεται σε B3 (128MB) όταν εγκατασταθούν πρόσθετες επιλογές λογισμικού που απαιτούν περισσότερη μνήμη εργασίας.

FAQ

Ε1: Είναι το A20B-3300-0471 (B3, 128MB) συμβατό με μια υποδοχή κύριας πλακέτας 16i-B που έχει σχεδιαστεί για το B2 (64MB);

Το B3 στα 128MB παρέχει περισσότερη μνήμη από το B2. Στις περισσότερες περιπτώσεις, το B3 είναι μια συμβατή αντικατάσταση σε μια υποδοχή σχεδιασμένη για το B2 — η μεγαλύτερη μνήμη δεν προκαλεί προβλήματα συμβατότητας. Το CNC θα επωφεληθεί από πρόσθετη μνήμη εργασίας. Επιβεβαιώστε από την τεκμηρίωση υλικού FANUC 16i-B εάν ισχύει οποιοσδήποτε ελάχιστος ή μέγιστος περιορισμός μνήμης.

Ε2: Ποιο είναι το κύριο πλεονέκτημα του B3 (128MB) έναντι των προηγούμενων μονάδων Pentium MMX (16–32MB);

Το B3 παρέχει 4–8× περισσότερη μνήμη εργασίας από τη γενιά Pentium MMX (16MB ή 32MB). Αυτό επιτρέπει σε πλήρως προαιρετικές διαμορφώσεις CNC, εφαρμογές λειτουργιών υπολογιστή και σύνθετη επεξεργασία προγραμματισμού να λειτουργούν χωρίς πίεση στη μνήμη — παρέχοντας πιο σταθερή και συνεπή απόδοση CNC σε όλο το εγκατεστημένο σετ επιλογών.

Ε3: Η αντικατάσταση του A20B-3300-0471 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM ξεχωριστά από τη μονάδα CPU. Η αντικατάσταση του A20B-3300-0471 δεν επηρεάζει τα αποθηκευμένα δεδομένα. Μετά την τοποθέτηση της αντικατάστασης, το CNC εκκινεί από το FROM και διαβάζει αυτόματα τις παραμέτρους από τη SRAM.

Ε4: Το A20B-3300-0471 χρησιμοποιείται επίσης στη Σειρά 21i-A (Μοντέλο Α) ή μόνο στο 21i-B;

Η ονομασία B3 προσδιορίζει συγκεκριμένα την πλατφόρμα υλικού Β γενιάς. Το 21i-A (Μοντέλο Α) χρησιμοποιούσε διαφορετικές προδιαγραφές μονάδας CPU από το 21i-B. Το A20B-3300-0471 επιβεβαιώνεται για τη γενιά Β (21i-B) — όχι για τη γενιά Α (21i-A). Επιβεβαιώστε από την τεκμηρίωση υλικού εάν το εγκατεστημένο σύστημα είναι 21i-A ή 21i-B πριν την παραγγελία.

Ε5: Ποιοι προμηθευτές και ποιοι όροι εγγύησης είναι διαθέσιμοι για το A20B-3300-0471;

Πολλοί ειδικοί της FANUC επιβεβαιώνουν τη διαθεσιμότητα: DNC Electronics (άμεση προμήθεια και ανταλλαγή, διατήρηση αποθέματος 16i-B/18i-B), fanuc-controller.com (12 μήνες εγγύηση), Industrial Automation Co (σε απόθεμα), FanucWorld (νέο/ανακαινισμένο/επισκευή). Η MRO Electric προσφέρει 2 χρόνια εγγύηση στις επισκευασμένες μονάδες. Η ανταλλαγή πυρήνων είναι διαθέσιμη μέσω της MRO Electric.
