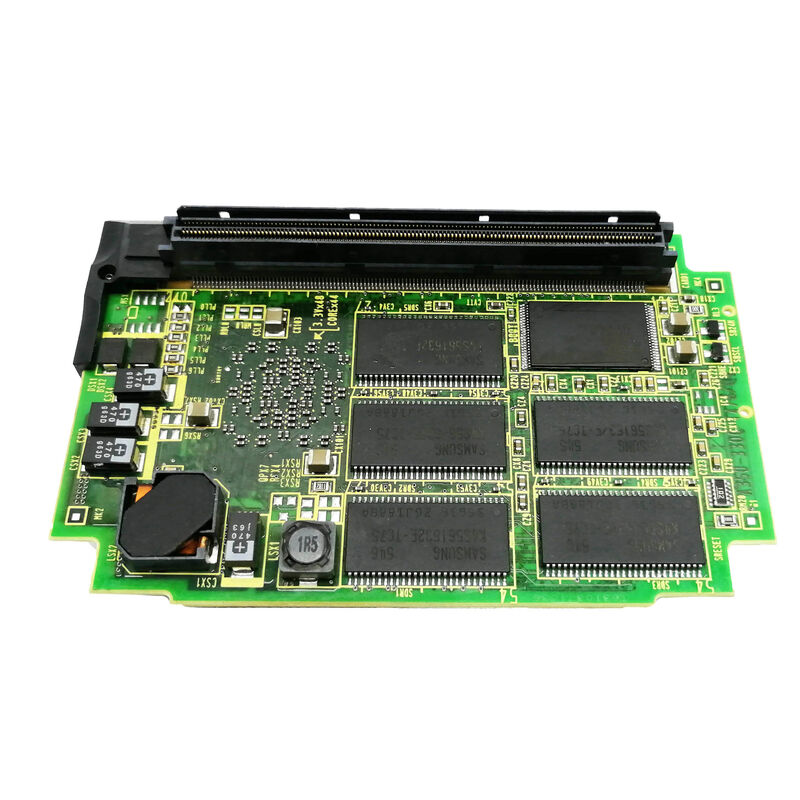

Α20Β-3300-0471 Πίνακας PCB Fanuc Α20Β33000471 Α2OB-33OO-O47I

A20B-3300-0471∙ FANUC B3 Γενιάς CPU Μονάδα 128MB DRAM / Σειρά 16i-B / 18i-B / 21i-B / Υψηλής απόδοσης επεξεργαστής CNC

Β3 Η αναβάθμιση υψηλής μνήμης για τα συστήματα CNC i-B

Η A20B-3300-0471 αντιπροσωπεύει μια σημαντική αύξηση των πόρων επεξεργασίας για τη γενιά FANUC i-B CNC.A20B-3300-0602/0603 για 21i-B) παρέχονται 16MB ή 32MB DRAM, η γενιά B3 παρέχει 128MB ¢ τέσσερις έως οκτώ φορές την λειτουργική μνήμη των προηγούμενων ενσωματωμάτων.

Η ονομασία "Β3" προσδιορίζει δύο πράγματα:

• Β:Η γενιά υλικού συνδυασμένη με την πλατφόρμα CNC της σειράς i-B
• 3:Ο τύπος εντός αυτής της γενιάς ̇ τοποθετείται ως ο τρίτος τύπος στην οικογένεια μονάδων CPU σειράς Β

Αυτή η μονάδα 128MB έχει σχεδιαστεί για τις διαμορφώσεις CNC της σειράς i-B όπου οι προηγούμενες χωρητικότητες μνήμης έχουν φτάσει στα όριά τους.

Βασικές προδιαγραφές

Α20Β-3300-047x ∆ημιουργία της οικογένειας των μονάδων 128MB

Η σειρά 047x καλύπτει όλες τις μονάδες CPU υψηλής μνήμης 128MB για διάφορες πλατφόρμες FANUC CNC:

Η μονάδα B3 (0471) διακρίνεται από την επιβεβαιωμένη συμβατότητά της με τις τρεις κύριες CNC της σειράς i-B: 16i-B, 18i-B και 21i-B.

Σενάρια εφαρμογής

Αναβάθμιση μνήμης CNC i-B:Ένα FANUC 16i-B CNC που εκτελεί μια μονάδα CPU 16MB παρουσιάζει αστάθεια μετά την εγκατάσταση πρόσθετων επιλογών λογισμικού.Η μονάδα A20B-3300-0471 B3 είναι εφοδιασμένη με μνήμη λειτουργίας 128MB που χωρά άνετα το πλήρες συμπλήρωμα επιλογής.

Ελάττωμα στο 21i-B CNC CPU module:Ένα σύστημα CNC σειράς 21i-B με μονάδα CPU τύπου B3 αναπτύσσει σφάλμα του επεξεργαστή.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο A20B-3300-0471 συμβατός προς τα πίσω ως αντικατάσταση των προηγούμενων μονάδων Pentium MMX (A20B-3300-0600 ή A20B-3300-0602) στο ίδιο i-B CNC;

Η μονάδα B3 παρέχει περισσότερη DRAM (128MB έναντι 16 ̇32MB) στην ίδια πλατφόρμα i-B.Το αν πρόκειται για μια αντικατάσταση plug-in για τις μονάδες Pentium MMX εξαρτάται από την συμβατότητα της κύριας πλακέτας με τον τύπο μονάδας B3- Επαλήθετε από το εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο CNC πριν τοποθετήσετε μια μονάδα B3 στη θέση μιας μονάδας Pentium MMX.

ΕΡΩΤΗΣΗ 2: Η A20B-3300-0471 βελτιώνει την απόδοση CNC σε σύγκριση με μια μονάδα Pentium MMX 16MB;

Τα επιπλέον 112MB DRAM εξαλείφουν τους περιορισμούς μνήμης σε πλήρως προεπιλεγμένα συστήματα, την χρήση του προετοιμαστικού αποθηκευτικού χώρου και τη λειτουργία των λειτουργιών του υπολογιστή. The fundamental processor performance depends on the B3's specific processor architecture relative to the Pentium MMX — the primary benefit of 0471 is memory capacity expansion rather than pure processor speed.

Ε3: Η αντικατάσταση του A20B-3300-0471 επηρεάζει τις αποθηκευμένες παραμέτρους ή προγράμματα;

Όχι. Όλες οι παραμέτροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM ξεχωριστές από τη μονάδα CPU. Η αντικατάσταση του A20B-3300-0471 δεν επηρεάζει αυτές τις αποθηκευμένες τιμές.Το CNC εκκίνηση από FROM και διαβάζει τις παραμέτρους από SRAM μετά την τοποθέτηση της αντικατάστασης.

ΕΡ4: Χρησιμοποιείται το A20B-3300-0471 μόνο σε αυτόνομες εφαρμογές μηχανών εργαλείων CNC ή επίσης σε ολοκληρωμένα συστήματα ρομπότ;

Οι επιβεβαιωμένες συμβατότητες των σειρών 16i-B, 18i-B και 21i-B καλύπτουν τους ελεγκτές μηχανημάτων εργαλείων CNC.Επιβεβαιώστε εάν οποιεσδήποτε ολοκληρωμένες διαμορφώσεις CNC/ρομπότ που χρησιμοποιούν αυτές τις πλατφόρμες CNC χρησιμοποιούν επίσης το A20B-3300-0471 από την ειδική τεκμηρίωση συστήματος.
