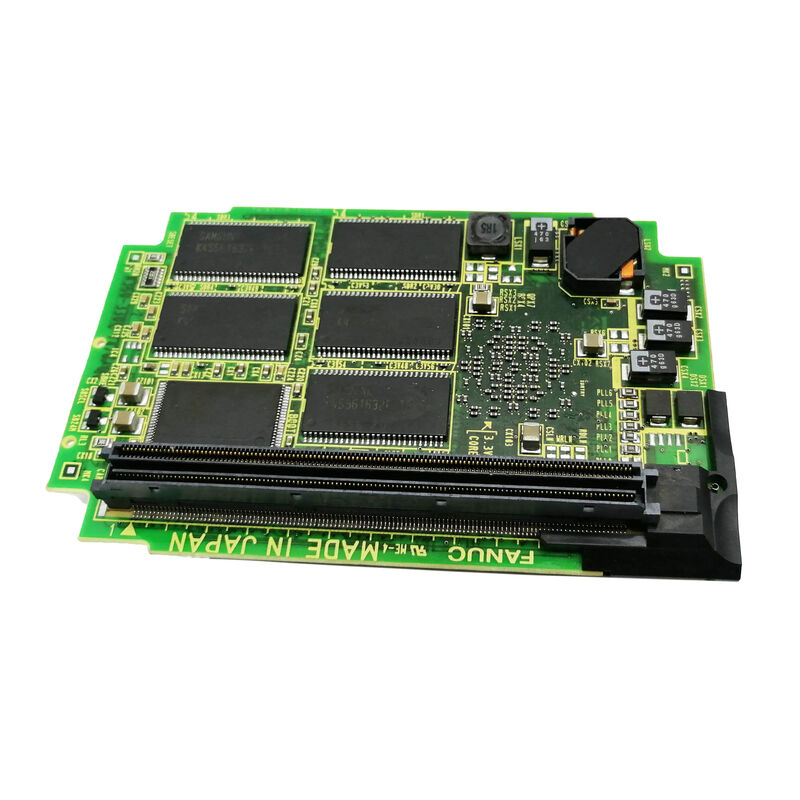

Α20Β-3300-0470 Πίνακας PCB Fanuc Α20Β33000470 Α2OB-33OO-O47O

A20B-3300-0470 | Μονάδα CPU FANUC B2 Pentium — 64MB DRAM / Σειρά 16i-B και 18i-B / Προκάτοχος του B3 / 0–60°C

B2 — Η CPU Pentium 64MB για τη σειρά 16i-B/18i-B

Η DNC Electronics επιβεβαιώνει το A20B-3300-0470: "Σειρά ελέγχου B2 Processor + DRAM Module Series 16i and 18i. CPU Pentium με 64MB DRAM μοντέλο B. Τοποθετείται σε χειριστήρια μεταγενέστερης γενιάς του μοντέλου B των σειρών 16i και 18i."

Το A20B-3300-0470 (B2, 64MB) και το A20B-3300-0471 (B3, 128MB) είναι οι δύο επιλογές μονάδας CPU για τις πλατφόρμες FANUC Series 16i-B και 18i-B:

Το B2 (0470) στα 64 MB γεφυρώνει μεταξύ των 16 MB της γενιάς Pentium MMX και των 128 MB του B3 — παρέχοντας σημαντικό χώρο μνήμης εργασίας για τα 16i-B και 18i-B χωρίς τη μέγιστη χωρητικότητα 128 MB της γενιάς B3.

Βασικές Προδιαγραφές

64MB DRAM — Πρακτική μνήμη εργασίας

Η μνήμη DRAM 64 MB της μονάδας B2 παρέχει άφθονη μνήμη εργασίας για τυπικές έως μέτρια περίπλοκες διαμορφώσεις CNC 16i-B/18i-B:

Τυπικά σύνολα επιλογών λογισμικού:Οι πιο συχνά εγκατεστημένες επιλογές 16i-B/18i-B — άκαμπτο πάτημα, AICC, μετασχηματισμοί 5 αξόνων, συντονισμός σερβομηχανισμού — λειτουργούν άνετα εντός της εκχώρησης μνήμης εργασίας 64 MB.

Τυπική πολυπλοκότητα προγράμματος:Τα προγράμματα G-code για τυπικές εφαρμογές κέντρου μηχανικής κατεργασίας και κέντρου στροφής εκτελούνται από 64 MB χωρίς περιορισμούς μνήμης ως προς το βάθος της ματιάς ή την ταχύτητα εκτέλεσης.

Λειτουργίες οθόνης και συστήματος:Η διαχείριση οθόνης, οι διαγνωστικές λειτουργίες και η σειριακή επικοινωνία του CNC λειτουργούν εντός 64 MB για τυπικές διαμορφώσεις συστήματος.

Για τα συστήματα 16i-B με τις περισσότερες επιλογές, η μονάδα B3 (0471) στα 128 MB παρέχει επιπλέον χώρο για το κεφάλι — αλλά η μονάδα B2 στα 64 MB είναι η σωστή προδιαγραφή για τις διαμορφώσεις συστήματος που τη χρησιμοποιούν.

Σενάρια εφαρμογής

Σφάλμα CPU 16i-B CNC B2:Ένα CNC FANUC Series 16i-B με μονάδα CPU B2 δημιουργεί αστοχίες σε επίπεδο επεξεργαστή. Το A20B-3300-0470 αναγνωρίζεται. Η αντικατάσταση επαναφέρει τη δυνατότητα επεξεργασίας 64 MB.

Αντικατάσταση αυτόνομης μονάδας 18i-B:Μια σειρά 18i-B CNC με μια αυτόνομη κύρια πλακέτα A20B-3200-042x απαιτεί αντικατάσταση της μονάδας CPU B2. Το A20B-3300-0470 είναι η επιβεβαιωμένη αντικατάσταση.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ B2 (A20B-3300-0470, 64MB) και B3 (A20B-3300-0471, 128MB);

Και οι δύο εξυπηρετούν την πλατφόρμα Series 16i-B/18i-B με επεξεργασία κατηγορίας Pentium. Το B3 παρέχει 128MB DRAM — διπλάσια από τη μνήμη εργασίας των 64MB του B2. Το B3 υποστηρίζει διαμορφώσεις 16i-B/18i-B με περισσότερες επιλογές και εξυπηρετεί επίσης το 21i-B (το 0471 έχει επιβεβαιωθεί για τα 16i-B, 18i-B και 21i-B). Το B2 είναι συγκεκριμένα η μονάδα 64MB για 16i-B και 18i-B χωρίς την εκτεταμένη μνήμη του B3.

Ε2: Είναι το A20B-3300-0470 (B2) η κατάλληλη αντικατάσταση για την προηγούμενη μονάδα Pentium MMX A20B-3300-0600;

Τόσο το A20B-3300-0600 (Pentium MMX, 16MB) όσο και το A20B-3300-0470 (B2, 64MB) εξυπηρετούν τη σειρά 16i-B/18i-B. Το εάν το 0470 μπορεί να συνδεθεί απευθείας στο σημείο που τοποθετήθηκε το 0600 εξαρτάται από τις προδιαγραφές της πρίζας της κύριας πλακέτας. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού πριν από την αντικατάσταση.

Ε3: Η αντικατάσταση του A20B-3300-0470 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM ξεχωριστά από την κάρτα CPU. Η αντικατάσταση του A20B-3300-0470 δεν επηρεάζει τα αποθηκευμένα δεδομένα. Μετά την τοποθέτηση της αντικατάστασης, το CNC εκκινεί από το FROM και διαβάζει κανονικά τις παραμέτρους από τη SRAM.

Ε4: Μπορεί το A20B-3300-0470 να τοποθετηθεί σε μια κύρια πλακέτα σχεδιασμένη για B3 (A20B-3300-0471);

Τα B2 και B3 είναι μονάδες διαφορετικής χωρητικότητας για την ίδια πλατφόρμα. Το εάν μια μονάδα B2 είναι συμβατή σε μια υποδοχή κύριας πλακέτας που υποστηρίζει το B3 εξαρτάται από την προδιαγραφή της διεπαφής μνήμης — μια μονάδα B2 μπορεί να λειτουργεί σωστά αλλά παρέχει μόνο 64 MB μνήμη εργασίας αντί για 128 MB. Επιβεβαιώστε από την τεκμηρίωση υλικού FANUC 16i-B πριν τοποθετήσετε μια μονάδα χαμηλότερης χωρητικότητας ως υποκατάστατο.
