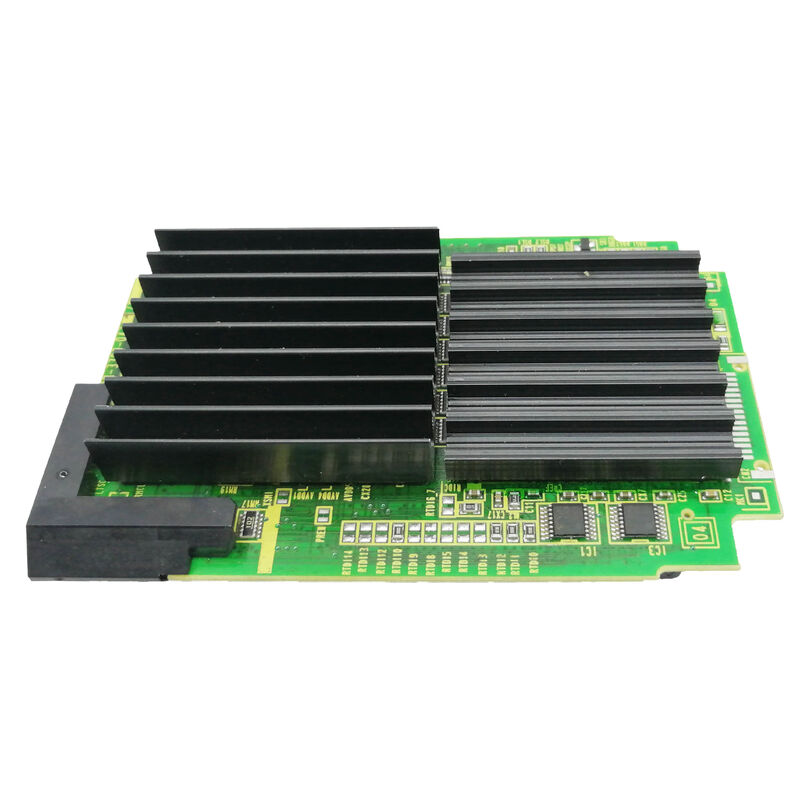

Α20Β-3300-0442 Πίνακας PCB Fanuc Α20Β33000442 Α2OB-33OO-O442

A20B-3300-0442 | FANUC FSSB 2-Path 16-Axis Servo Module B24 — High-Axis Multi-Path CNC / 30i/31i/32i / A20B-3300 Series

16 άξονες σε 2 μονοπάτια — Η μονάδα CNC υψηλού άξονα

Το A20B-3300-0442 συνδυάζει τον υψηλότερο αριθμό αξόνων στην οικογένεια 044x (16 άξονες) με την αρχιτεκτονική 2 διαδρομών. Αυτός ο συνδυασμός το προσδιορίζει ως τη μονάδα για τις πιο απαιτητικές διαμορφώσεις εργαλειομηχανών CNC — εκείνες όπου ένα CNC 2 διαδρομών ελέγχει ταυτόχρονα πολλούς σερβο-άξονες.

16 άξονες κατανεμημένοι σε 2 μονοπάτιατυπικά σημαίνει:

• Διαδρομή 1:Έως 8 άξονες — λειτουργίες σερβοκεντρικού κύριου άξονα, πυργίσκος, άξονας Z, άξονας Χ, άξονας Υ, άξονας C και βοηθητικές λειτουργίες σερβομηχανισμού
• Διαδρομή 2:Έως 8 άξονες — υποάξονες, δεύτερος πυργίσκος, πρόσθετοι άξονες τοποθέτησης και δευτερεύουσες λειτουργίες σερβομηχανισμού Μαζί, και οι 16 άξονες συντονίζονται μέσω της επικοινωνίας FSSB διπλής διαδρομής του A20B-3300-0442 — μια πυκνότητα διαχείρισης σερβο άξονα που επιτυγχάνεται μόνο με αυτήν την προηγμένη διαδικασία DSP.

Βασικές Προδιαγραφές

Πυκνότητα δεδομένων FSSB — Συντονισμός 16 μονάδων κίνησης ανά κύκλο

Η διαχείριση 16 μονάδων σε μια διαμόρφωση FSSB 2 διαδρομών σε κάθε κύκλο παρεμβολής σερβομηχανισμού απαιτεί σημαντικό εύρος ζώνης δεδομένων και επεξεργασία: Κάθε κύκλος FSSB πρέπει:

1. Μεταδώστε εντολές θέσης σε 16 μεμονωμένες μονάδες δίσκου (χωρισμένοι σε 2 αλυσίδες μαργαρίτα FSSB)
2. Λάβετε σχόλια κωδικοποιητή από 16 μεμονωμένες μονάδες δίσκου
3. Συγχρονίστε τα δεδομένα μεταξύ της Διαδρομής 1 και της Διαδρομής 2 για να διατηρήσετε τον συντονισμό προγραμμάτων πολλαπλών διαδρομών Η επεξεργασία που βασίζεται σε DSP του A20B-3300-0442 χειρίζεται αυτήν την πλήρη συναλλαγή FSSB 16 αξόνων, 2 διαδρομών εντός της περιόδου παρεμβολής — παρέχοντας τον ρυθμό ενημέρωσης σερβομηχανισμού που απαιτείται για ομαλή, ακριβή κίνηση και στους 16 ταυτόχρονους άξονες.

Σενάρια εφαρμογής

Σύνθετο σφάλμα μονάδας σερβομηχανισμού κέντρου περιστρεφόμενου μύλου:Ένα κέντρο τόρνευσης ελεγχόμενο από FANUC 30i με διπλούς πυργίσκους, διπλούς άξονες, άξονες Υ και άξονες C αναπτύσσει συναγερμούς FSSB σε πολλούς άξονες. Το A20B-3300-0442 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά την επικοινωνία FSSB 2 διαδρομών 16 αξόνων.

Επέκταση διακομιστή FMS:Το FANUC CNC ενός ευέλικτου συστήματος παραγωγής προσθέτει νέους άξονες σερβομηχανισμού για έναν πρόσθετο σταθμό κατεργασίας. Η χωρητικότητα 16 αξόνων του A20B-3300-0442 παρέχει ελεύθερο χώρο για το συμπλήρωμα διευρυμένου άξονα.

FAQ

Ε1: Πώς κατανέμονται 16 άξονες μεταξύ των 2 διαδρομών στη μονάδα B24;

Η αντιστοίχιση άξονα προς διαδρομή διαμορφώνεται μέσω των παραμέτρων συστήματος του CNC — δεν είναι ενσωματωμένη στη μονάδα. Συνήθως, 8 άξονες εκχωρούνται σε κάθε διαδρομή, αν και είναι δυνατός ένας ανομοιόμορφος διαχωρισμός (π.χ. 10+6) ανάλογα με τη διαμόρφωση του μηχανήματος. Η μονάδα παρέχει συνολικά 16 άξονες που διαχειρίζονται FSSB. η εκχώρηση διαδρομής είναι μια διαμόρφωση λογισμικού.

Ε2: Είναι το A20B-3300-0442 η μονάδα FSSB με τον υψηλότερο άξονα στο οικοσύστημα FANUC 30i;

Μεταξύ της οικογένειας A20B-3300-044x που επιβεβαιώθηκε σε αυτήν τη συνεδρία, το A20B-3300-0442 σε 16 άξονες είναι το υψηλότερο που έχει καθοριστεί. Η ευρύτερη οικογένεια A20B-3300 περιλαμβάνει μονάδες με έως και 36 άξονες για μεταγενέστερες γενιές ελεγκτών ρομπότ (R-30iB Plus: A20B-3300-0815), αλλά αυτές εξυπηρετούν διαφορετικές πλατφόρμες. Επιβεβαιώστε το μέγιστο που ισχύει για το συγκεκριμένο 30i/31i/32i CNC από την τεκμηρίωση υλικού.

Ε3: Η αντικατάσταση του A20B-3300-0442 απαιτεί επανεισαγωγή παραμέτρων σερβομηχανισμού και στους 16 άξονες;

Όχι. Και οι σερβοπαράμετροι 16 αξόνων βρίσκονται στην κύρια SRAM του CNC. Το CNC τα επαναφορτώνει αυτόματα μετά την τοποθέτηση της αντικατάστασης. Επαληθεύστε την απόκριση του σερβομηχανισμού σε χαμηλή ταχύτητα και στους 16 άξονες και στις δύο διαδρομές προγράμματος πριν επιστρέψετε στην πλήρη παραγωγή.

Ε4: Μπορεί το A20B-3300-0442 να χρησιμοποιηθεί για την αναβάθμιση ενός 30i CNC από μια μονάδα FSSB χαμηλότερου άξονα;

Ο μέγιστος αριθμός αξόνων του 30i CNC περιορίζεται επίσης από τις επιλογές λογισμικού και τις προδιαγραφές της κύριας πλακέτας — όχι μόνο από τη μονάδα FSSB. Το εάν η τοποθέτηση του A20B-3300-0442 ξεκλειδώνει πρόσθετους άξονες πέρα ​​από αυτούς που είναι ενεργοί αυτή τη στιγμή εξαρτάται από τη διαμόρφωση της επιλογής λογισμικού του CNC. Συμβουλευτείτε την τεκμηρίωση υλικού της σειράς FANUC 30i για τη διαδικασία επέκτασης άξονα.

Ε5: Ποιος αριθμός αξόνων είναι διαθέσιμος ανά διαδρομή FSSB στο A20B-3300-0442;

Με 16 συνολικούς άξονες και 2 διαδρομές FSSB, η τυπική διαίρεση παρέχει έως και 8 άξονες ανά διαδρομή — μία αλυσίδα μαργαριτών FSSB ανά διαδρομή. Κάθε αλυσίδα μπορεί να συνδέσει πολλαπλές μονάδες σερβομηχανισμού (SVM1, SVM2, SVM3) μέχρι το όριο των 8 αξόνων ανά αλυσίδα. Η ακριβής διαμόρφωση ακολουθεί τις παραμέτρους εκχώρησης άξονα FSSB.
