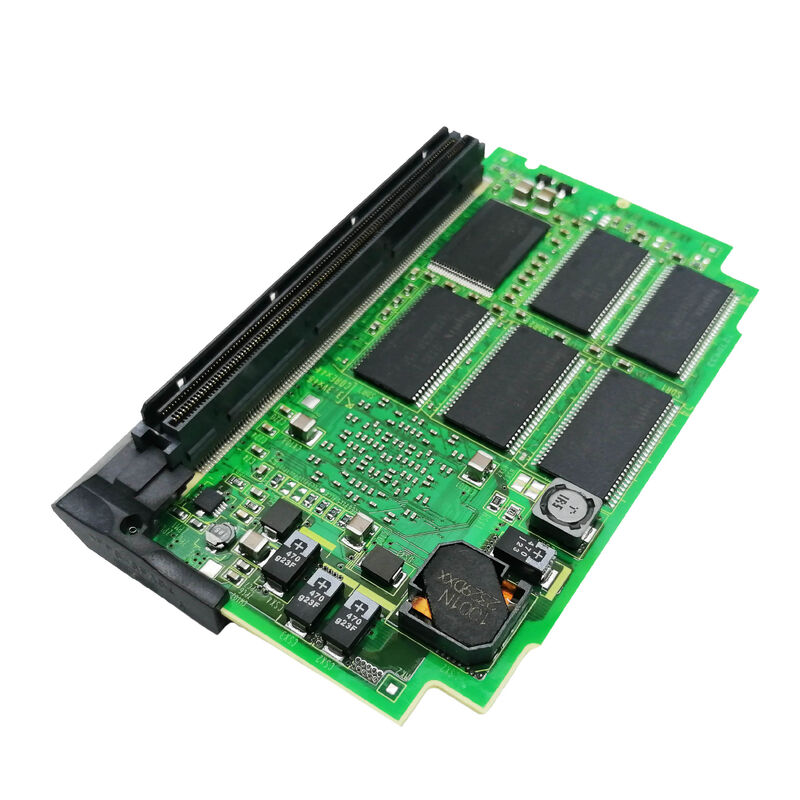

Α20Β-3300-0440 Fanuc PCB Board Α20Β33000440 Α2OB-33OO-O44O

A20B-3300-0440 | FANUC FSSB 2-Path Axis Servo Module B26 — 30i / 31i / 32i / R-30i / DSP4 / Multi-Path Servo Expansion

2-Path Servo Module — Τι σημαίνει "2 Path".

Το "2 PATH" στην ορολογία FANUC CNC αναφέρεται σε έλεγχο 2 διαδρομών — μια διαμόρφωση CNC όπου δύο ανεξάρτητες ακολουθίες προγραμμάτων εκτελούνται ταυτόχρονα στον ίδιο ελεγκτή. Κάθε μονοπάτι έχει το δικό του μπλοκ προγράμματος, τον δικό του άξονα, το δικό του σερβο άξονες και το δικό του σύστημα συντεταγμένων. Αυτό διαφέρει από τον έλεγχο μονής διαδρομής πολλαπλών αξόνων. Στα συστήματα μονής διαδρομής, όλοι οι άξονες συμβάλλουν σε μια συντονισμένη ακολουθία κίνησης.

Σε συστήματα 2 διαδρομών, οι δύο διαδρομές λειτουργούν ανεξάρτητα — η διαδρομή 1 μπορεί να περιστρέφει τον κύριο άξονα ενώ η διαδρομή 2 λειτουργεί ταυτόχρονα με τον δευτερεύοντα άξονα, εκτελώντας το καθένα διαφορετικά μπλοκ προγράμματος. Το A20B-3300-0440 παρέχει τη διεπαφή σερβο FSSB που υποστηρίζει αυτήν την αρχιτεκτονική 2 διαδρομών — οι διπλές διαδρομές FSSB συνδέονται με τις μονάδες σερβομηχανισμού που εξυπηρετούν και τις δύο διαδρομές προγράμματος CNC ταυτόχρονα.

Βασικές πληροφορίες προϊόντος

DSP4 — Προηγμένη τεχνολογία επεξεργασίας σερβομηχανισμών

Το A20B-3300-0440 χρησιμοποιεί τεχνολογία DSP4 (Digital Signal Processor, 4ης γενιάς). Το DSP4 αντιπροσωπεύει το προηγμένο ASIC επεξεργασίας σερβομηχανημάτων της FANUC για την πλατφόρμα 30i/31i/32i — διαδεχόμενο το C5410A που χρησιμοποιείται στις σερβοκάρτες 039x γενιάς Β. Το DSP4 παρέχει:

Υψηλότερη απόδοση επεξεργασίας:Υποστήριξη περισσότερων αξόνων και πιο περίπλοκου συντονισμού σερβομηχανισμού ανά μονάδα χρόνου — απαραίτητη για τις διαμορφώσεις υψηλού αριθμού αξόνων και πολλαπλών διαδρομών της πλατφόρμας 30i.

Προηγμένοι αλγόριθμοι ελέγχου σερβομηχανισμού:Οι μονάδες που βασίζονται σε DSP4 υποστηρίζουν τις πιο πρόσφατες λειτουργίες ελέγχου σερβομηχανισμού FANUC HRV, παρέχοντας υψηλότερο εύρος ζώνης σερβομηχανισμού και καλύτερη απόδοση παρακολούθησης.

Συγχρονισμός πολλαπλών διαδρομών:Συντονισμός δεδομένων σερβομηχανισμού για άξονες σε δύο ανεξάρτητες διαδρομές προγράμματος CNC εντός του ίδιου κύκλου FSSB.

Σενάρια εφαρμογής

Σύστημα κατεργασίας 2 διαδρομών CNC 30i:Ένα FANUC 30i CNC ελέγχει έναν τόρνο διπλού πυργίσκου με ανεξάρτητες κύριες και δευτερεύουσες διαδρομές. Το A20B-3300-0440 παρέχει σερβοεπικοινωνία FSSB για άξονες και στις δύο διαδρομές του προγράμματος ταυτόχρονα.

Ρομπότ R-30i με κυψέλη πολλαπλών αξόνων:Ένας ελεγκτής ρομπότ R-30i σε μια σύνθετη κυψέλη αυτοματισμού χρησιμοποιεί το A20B-3300-0440 για να επεκτείνει την ικανότητα του σερβομηχανισμού FSSB για αρθρώσεις ρομπότ και εξωτερικούς άξονες.

FAQ

Ε1: Τι σημαίνει ο χαρακτηρισμός "B26" για το A20B-3300-0440;

Το "B26" είναι το αναγνωριστικό τύπου μονάδας στην οικογένεια σερβομονάδων A20B-3300-044x FSSB. Το "B" προσδιορίζει τη συμβατότητα πλατφόρμας γενιάς Β. Το "26" είναι ο συγκεκριμένος αριθμός τύπου σε αυτήν τη γενιά, διακρίνοντας αυτήν τη διαμόρφωση 2 διαδρομών από το B24 (2-διαδρομή 16-άξονας) και το B11 (1-διαδρομή 4-άξονας). Επιβεβαιώστε την ονομασία της εγκατεστημένης μονάδας από την ετικέτα της πριν προμηθευτείτε μια αντικατάσταση.

Ε2: Πόσους σερβο-άξονες υποστηρίζει το A20B-3300-0440 στις 2 διαδρομές του;

Ο αριθμός αξόνων για τη μονάδα B26 ορίζεται από την ισχύουσα τεκμηρίωση υλικού της σειράς FANUC 30i. Η περιγραφή καθορίζει "2 PATH AXIS SERVO MODULE" χωρίς ρητή μέτρηση αξόνων — διακρίνοντάς το από το B24 (δηλώθηκαν 16 άξονες) και το B11 (δηλώθηκαν 4 άξονες). Επιβεβαιώστε την ακριβή χωρητικότητα του άξονα από το ισχύον εγχειρίδιο υλικού FANUC 30i/31i/32i.

Ε3: Είναι το A20B-3300-0440 εναλλάξιμα με το A20B-3300-0442 (B24, 16 άξονες);

Και οι δύο είναι μονάδες FSSB 2 διαδρομών για την πλατφόρμα 30i, αλλά οι B26 και B24 είναι διαφορετικές ονομασίες τύπου με διαφορετικές προδιαγραφές. Δεν είναι εναλλάξιμα. Η σωστή μονάδα για ένα συγκεκριμένο μηχάνημα προσδιορίζεται από την ονομασία της μονάδας που ταιριάζει με τις προδιαγραφές της κύριας πλακέτας.

Ε4: Η αντικατάσταση του A20B-3300-0440 απαιτεί αλλαγές παραμέτρων σερβομηχανισμού;

Όχι. Οι παράμετροι Servo για όλους τους άξονες και στις δύο διαδρομές βρίσκονται στην κύρια SRAM του CNC. Μετά την τοποθέτηση της μονάδας αντικατάστασης, το CNC φορτώνει ξανά όλες τις παραμέτρους του σερβομηχανισμού και αποκαθιστά την επικοινωνία FSSB και για τις δύο διαδρομές προγράμματος. Επαληθεύστε την απόκριση του σερβομηχανισμού σε χαμηλή ταχύτητα σε όλους τους άξονες και στις δύο διαδρομές πριν συνεχίσετε την παραγωγή.
