A20B-3300-0420 | Μονάδα διεπαφής χρήστη γραφικών FANUC — 64 MB DRAM / Αποκλειστικός επεξεργαστής οθόνης / διεπαφή χειριστή CNC

Μονάδα GUI 64MB — Εξειδικευμένη επεξεργασία οθόνης

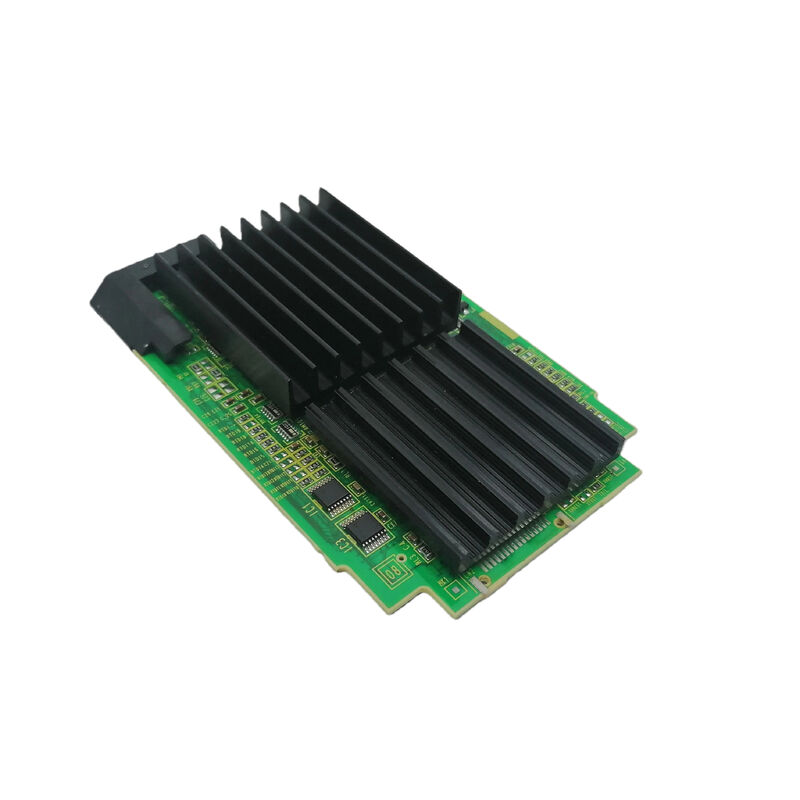

Το A20B-3300-0420 είναι μια αποκλειστική μονάδα γραφικών διεπαφής χρήστη — μια κάρτα επεξεργαστή plug-in που έχει εκχωρηθεί αποκλειστικά στην οθόνη χειριστή και τις λειτουργίες γραφικής διεπαφής του CNC.

Η αρχιτεκτονική αρχή της FANUC για προηγμένα συστήματα CNC κατανέμει την ευθύνη επεξεργασίας:

Κύρια μονάδα CPU:Χειρίζεται την εκτέλεση του G-code, την παρεμβολή σερβο άξονα, τη σκάλα PMC και όλες τις λειτουργίες ελέγχου μηχανής. Ο φόρτος εργασίας του κλιμακώνεται με την πολυπλοκότητα του μηχανήματος.

Μονάδα GUI (A20B-3300-0420):Χειρίζεται όλα όσα βλέπει ο χειριστής — δημιουργία περιεχομένου οθόνης, απόδοση γραφικών διαδρομής εργαλείου, διαχείριση μενού, επεξεργασία εισαγωγής κλειδιών και λειτουργία υπολογιστή, εάν είναι ενεργοποιημένη. Η επεξεργασία της μονάδας GUI είναι εντελώς ανεξάρτητη από το φόρτο εργασίας της μηχανικής.

Αυτή η ανεξαρτησία διασφαλίζει ότι η οθόνη παραμένει αποκριτική και σταθερή ακόμα και όταν η κύρια CPU είναι πολύ φορτωμένη με πολύπλοκους υπολογισμούς κίνησης πολλών αξόνων.

Βασικές Προδιαγραφές

64MB — Τι χρειάζεται αυτή η μνήμη για την επεξεργασία οθόνης

Τα 64 MB υποστηρίζουν το πλήρες σετ λειτουργιών GUI για την πλατφόρμα CNC που εξυπηρετεί το 0420:

Εμφάνιση buffer:Μια έγχρωμη οθόνη LCD 800×600 απαιτεί περίπου 1,4 MB ανά προσωρινή μνήμη καρέ. Με εμπρός και πίσω buffer για ομαλές ενημερώσεις οθόνης, καταναλώνει περίπου 3 MB — εντός της κατανομής των 64 MB.

Γραφικά διαδρομής εργαλείου:Η λειτουργία γραφικού ελέγχου προγράμματος του CNC αποδίδει τη διαδρομή του εργαλείου ως γραφικό 3D ή 2D. Αυτό απαιτεί την αποθήκευση των συντεταγμένων της διαδρομής του αναλυμένου εργαλείου, την εκτέλεση της προβολής 3D-to-2D και τη διατήρηση της εικόνας που αποδίδεται στη μνήμη. Τα 64 MB παρέχουν άφθονο χώρο για αυτό ακόμη και με πολύπλοκα προγράμματα πολλαπλών εργαλείων.

Διαχείριση κατάστασης μενού και οθόνης:Όλες οι προβολές οθόνης CNC — POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH — διατηρούν το τρέχον περιεχόμενό τους ταυτόχρονα στη μνήμη της μονάδας GUI για στιγμιαία εναλλαγή οθόνης. Τα συνδυασμένα δεδομένα κατάστασης χωρούν άνετα σε 64MB.

Χρόνος εκτέλεσης λειτουργίας υπολογιστή (εάν είναι ενεργοποιημένο):Το επίπεδο λειτουργίας υπολογιστή, όπου υπάρχει, εκτελείται παράλληλα με τη λειτουργία εμφάνισης CNC. Τα 64 MB παρέχουν χώρο εργασίας για τυπικές εφαρμογές λειτουργιών υπολογιστή χωρίς πίεση μνήμης.

Σενάρια εφαρμογής

Σφάλμα μονάδας GUI — απώλεια οθόνης ενώ συνεχίζεται το CNC:Ένα FANUC CNC παρουσιάζει βλάβη στην οθόνη — ο πίνακας χειριστή δεν εμφανίζει εικόνα ή παγωμένη οθόνη ενώ το CNC συνεχίζει να κατεργάζεται. Το A20B-3300-0420 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει την οθόνη.

Συντήρηση μονάδας GUI:Ένα FANUC CNC με εκτεταμένες ώρες λειτουργίας υποβάλλεται σε συντήρηση ελέγχου. Το A20B-3300-0420 αντικαθίσταται για να επαναφέρει τη μονάδα οθόνης σε γνωστή-καλή κατάσταση και να εξαλείψει την υποβάθμιση της οθόνης που σχετίζεται με την ηλικία.

FAQ

Ε1: Εάν το A20B-3300-0420 αποτύχει κατά τη διάρκεια ενός κύκλου κατεργασίας, σταματά το μηχάνημα;

Η κύρια CPU συνεχίζει να εκτελεί το πρόγραμμα — η κίνηση του άξονα και οι ακολουθίες PMC δεν επηρεάζονται από την αποτυχία της μονάδας GUI. Η οθόνη θα δείξει ένα σφάλμα ή θα σκοτεινιάσει, καθιστώντας αδύνατο για τον χειριστή να παρακολουθήσει τον κύκλο. Η σωστή ενέργεια είναι να επιτρέψετε στο τρέχον μπλοκ προγράμματος να ολοκληρωθεί με ασφάλεια και στη συνέχεια να αντιμετωπίσετε το σφάλμα της μονάδας GUI.

Ε2: Μπορεί το A20B-3300-0420 (64MB) να αντικαταστήσει το A20B-3300-0551 (128MB) στο ίδιο CNC;

Αυτές είναι διαφορετικές διαμορφώσεις μνήμης της μονάδας GUI. Η παραλλαγή των 64 MB δεν υποκαθιστά την παραλλαγή των 128 MB εάν το λογισμικό του CNC ή η λειτουργία υπολογιστή απαιτεί 128 MB. Ωστόσο, εάν η χωρητικότητα των 64 MB είναι επαρκής για τη συγκεκριμένη διαμόρφωση CNC, το 0420 μπορεί να είναι συμβατό. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού FANUC πριν από την αντικατάσταση.

Ε3: Η μονάδα GUI αποθηκεύει παραμέτρους ή προγράμματα CNC;

Όχι. Οι παράμετροι CNC, τα ανταλλακτικά προγράμματα και η σκάλα PMC βρίσκονται σε αποκλειστικές μονάδες SRAM και FROM στην κύρια πλακέτα. Η μνήμη DRAM 64 MB της μονάδας GUI είναι πτητική μνήμη εργασίας — διατηρεί μόνο δεδομένα κατάστασης οθόνης και χρόνου εκτέλεσης. Η αντικατάσταση του A20B-3300-0420 δεν επηρεάζει τα αποθηκευμένα δεδομένα μηχανικής κατεργασίας.

Ε4: Ποιες πλατφόρμες CNC χρησιμοποιούν το A20B-3300-0420;

Το A20B-3300-0420 εξυπηρετεί πλατφόρμες CNC FANUC χρησιμοποιώντας την αρθρωτή αρχιτεκτονική GUI A20B-3300 — κυρίως CNC της σειράς i με αποκλειστικές υποδοχές μονάδας οθόνης. Επιβεβαιώστε το κατάλληλο μοντέλο CNC από τον πίνακα ανταλλακτικών της τεκμηρίωσης υλικού.

Ε5: Είναι το A20B-3300-0420 (64MB) κατάλληλο για συστήματα CNC με λειτουργία υπολογιστή;

Τα 64 MB είναι επαρκή για εφαρμογές λειτουργιών υπολογιστή μέτριας εμβέλειας. Η τυπική προσαρμογή HMI, το λογισμικό επικοινωνίας DNC και οι εφαρμογές συλλογής δεδομένων παραγωγής λειτουργούν συνήθως σε χρόνο εκτέλεσης μονάδας GUI 64 MB. Εάν η εφαρμογή λειτουργίας υπολογιστή έχει υψηλότερες απαιτήσεις μνήμης, η μονάδα γραφικού περιβάλλοντος χρήστη 128 MB (A20B-3300-0551) είναι πιο κατάλληλη.
