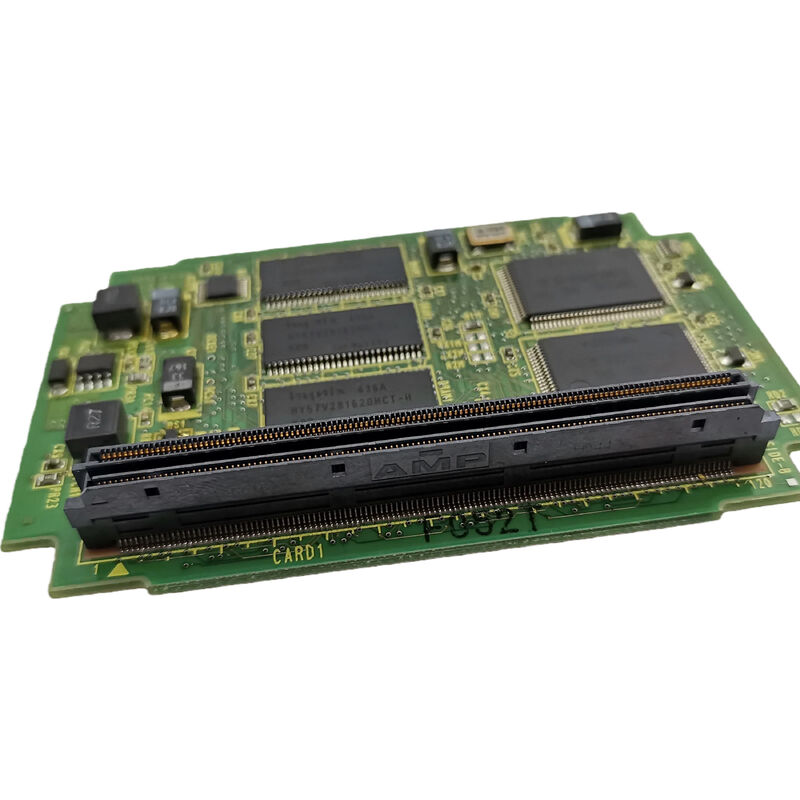

Α20Β-3300-0393 Πίνακας PCB Fanuc Α20Β33000393 Α2OB-33OO-O393

A20B-3300-0393 ∙ FANUC 2άξια FSSB Κάρτα Ελέγχου ∙ Μονάδα CNC Μονάδα Μονάδας Μονάδας / A20B-3300-039x σειράς

Δύο-άξονες FSSB ∆ συμπαγής ελεγχόμενος με ελεγχόμενο σύστημα

Το A20B-3300-0393 παρέχει έλεγχο FSSB σερβο 2 άξων σε μια ενιαία κάρτα plug-in.,η κάρτα 2 άξων εξυπηρετεί εφαρμογές στις οποίες χρειάζονται μόνο δύο σέρβο άξονες που συνδέονται με FSSB.

Δύο άξονες είναι το θεμελιώδες ελάχιστο για την κίνηση CNC και καλύπτει ένα σημαντικό μέρος του πληθυσμού των μηχανημάτων εργαλείων CNC:

Μηχανές επεξεργασίας CNC:Το απλούστερο κέντρο στροφής CNC ελέγχει τον άξονα Z (διαδρομή μεταφοράς κατά μήκος του κρεβατιού) και τον άξονα X (κινητική διασταύρωση για τον έλεγχο της διάμετρου).Η A20B-3300-0393 καλύπτει αυτή τη διαμόρφωση πλήρως με μια κάρτα.

Μηχανές άλεσης 2 άξων:Μια επιφανειακή ή κυλινδρική άλεση με άξονες servo X και Z χρησιμοποιεί έλεγχο servo 2 άξονων.

Συσκευές για την προετοιμασία ή την εκτέλεση συσκευών που χρησιμοποιούνται για την κατασκευή ή την εκτέλεση οχημάτων:Σε κυψέλες ρομπότ ή FMS (ευέλικτα συστήματα κατασκευής), οι 2-άξονες ελεγκτές θέσης χειρίζονται τον προσανατολισμό ή τη μεταφορά του εργαστηρίου.Το A20B-3300-0393 παρέχει το FSSB servo interface για αυτές τις περιφερειακές μονάδες servo.

Ανάπτυξη του servo από αναλογικό σε FSSB:Οι μηχανές που χρησιμοποιούν αρχικά αναλογική διασύνδεση σερβο, όταν αναβαθμίζονται σε συνδυασμό FSSB, μπορούν να χρησιμοποιούν το A20B-3300-0393 για να παρέχουν τη διασύνδεση host FSSB για μια διαμόρφωση 2 άξων.

Βασικές προδιαγραφές

Α20Β-3300-039x Οικογένεια

Η οικογένεια καρτών εφοδιασμού 039x C5410A καλύπτει το πλήρες φάσμα των αριθμών άξονων FSSB:

Η κάρτα 2-άξονα είναι το συμπαγές άκρο αυτής της οικογένειας, παρέχοντας την απαραίτητη FSSB ελεγκτική διεπαφή για τις πιο βασικές ρυθμίσεις άξονα CNC.Χρησιμοποιεί την ίδια τεχνολογία FSSB και αρχιτεκτονική ελέγχου σερβο με τους αδελφούς με υψηλότερο αριθμό άξων.

Σενάρια εφαρμογής

Ελαττώματα στην κάρτα υποστήριξης CNC κυλινδρικού κυλινδρικού κυλινδρικού κυλινδρικού κυλινδρικού κυλινδρικού κυλινδρισμού:Οι άξονες Z και X ενός γραμμωτή CNC αναπτύσσουν ταυτόχρονα συναγερμούς επικοινωνίας FSSB. Ο A20B-3300-0393 προσδιορίζεται ως το σφάλμα.

Εναρμόνιση της συσκευής για την προετοιμασία της θέσηςΟ 2-άξονας ελεγκτής θέσης του ρομπότ χρησιμοποιεί το A20B-3300-0393 ως την κάρτα ελεγκτή FSSB για τις θέσεις του.

Γενικές ερωτήσεις

Ε1: Τι συμβαίνει αν διακοπεί η αλυσίδα της FSSB μεταξύ των δύο μονάδων κίνησης;

Εάν το καλώδιο ινών μεταξύ της μονάδας 1 και της μονάδας 2 είναι σπασμένο, η κάρτα FSSB δεν μπορεί πλέον να επικοινωνήσει με την μονάδα 2.Η ακεραιότητα και των δύο συνδέσεων ινών από την κάρτα στην μονάδα οδήγησης 1, και από την κίνηση 1 έως την κίνηση 2 πρέπει να διατηρείται για να λειτουργούν και οι δύο άξονες.

ΕΡ2: Μπορεί ο A20B-3300-0393 να οδηγεί περισσότερους από 2 άξονες εάν προστεθούν πρόσθετες μονάδες κίνησης στην αλυσίδα FSSB;

Η διαμόρφωση πρωτόκολλου FSSB της κάρτας εφοδιασμού καθορίζει πόσες μονάδες οδήγησης απευθύνονται σε κάθε πλαίσιο FSSB.Η προσθήκη τρίτης κίνησης στην αλυσίδα δεν θα αναγνωριστεί ̇ μόνο 2 άξονες εξυπηρετούνται.

Ε3: Η αντικατάσταση του A20B-3300-0393 απαιτεί επαναφορά των παραμέτρων του servo;

Οι παραμέτροι του servo για τους δύο άξονες βρίσκονται στην κύρια SRAM του CNC. Μετά την τοποθέτηση του ανταλλακτικού, το CNC επαναφορτίζει τις παραμέτρους αυτόματα.Ελέγχεται η ανταπόκριση του σέρβο σε χαμηλή ταχύτητα και στους δύο άξονες πριν από την επανέναρξη της παραγωγής.

Ε4: Είναι η σύνδεση FSSB από την A20B-3300-0393 πανομοιότυπη με εκείνη από την A20B-3300-0391 (6 άξονες);

Και τα δύο χρησιμοποιούν την ίδια φυσική διεπαφή FSSB ∙ μια σύνδεση οπτικών ινών που συνδέεται με την πρώτη μονάδα κίνησης στην αλυσίδα της μαριονέτας.Η διαφορά είναι ο αριθμός των δίσκων που το πρωτόκολλο της κάρτας έχει ρυθμιστεί να διευθύνει.: 2 για την A20B-3300-0393, 6 για την A20B-3300-0391.

Ε5: Σε ποιους ενισχυτές παροχής ισχύος μπορεί να συνδεθεί ο A20B-3300-0393;

Η συσκευή A20B-3300-0393 συνδέεται με οποιονδήποτε ενισχυτή σερβο FANUC με σύνδεσμο εισόδου FSSB, συμπεριλαμβανομένων των κινητήρων της σειράς Alpha-i SVM1, SVM2 και SVM3 (A06B-6096, A06B-6114) και βi-series με διεπαφή FSSB.Η μονάδα πρέπει να υποστηρίζει την έκδοση πρωτοκόλλου FSSB συμβατή με το σύστημα CNC.
