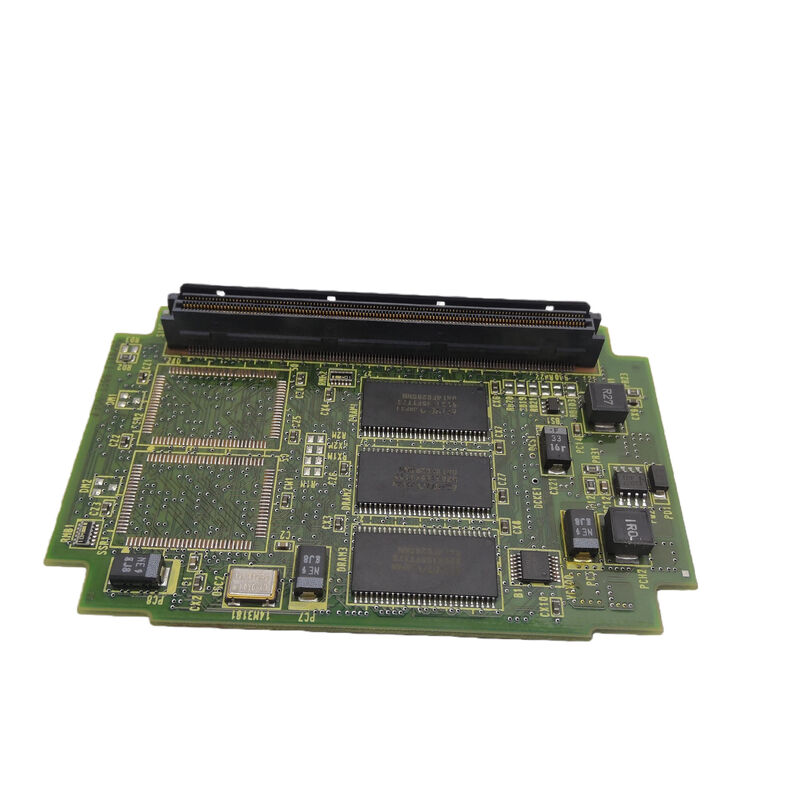

A20B-3300-0390∙ FANUC 8-Axis FSSB Servo Control Card C5410A / Σειρά 16i-B και R-J3iB / Μονό-Κανάλι Φυτικό-Οπτικό Servo Bus

8 άξονες σε ένα κανάλι FSSB ̇ Υψηλής πυκνότητας έλεγχο με σέρβο

Το A20B-3300-0390 τοποθετεί 8 κανάλια σεροάξονα σε μια ενιαία σύνδεση οπτικών ινών FSSB. Αυτό είναι το καθοριστικό χαρακτηριστικό της κάρταςαλλά η πυκνότητα ελέγχου που επιτυγχάνεται μέσω ενός καναλιού επικοινωνίας.

Το FSSB (Fiber-optic Servo Serial Bus) συνδέει με αλυσίδα πολλαπλές ορμές από ένα μόνο καλώδιο ινών που προέρχεται από την κάρτα ελέγχου servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Για ένα κέντρο επεξεργασίας σειράς 16i-MB με 8 ελεγχόμενους άξονες ή ένα ρομπότ R-J3iB με 6 αξόνες αρθρώσεων συν εξωτερικούς άξονες, η κάρτα αυτή παρέχει την πλήρη διεπαφή FSSB από μία θέση.

Βασικές προδιαγραφές

Α20Β-3300-039x ∆ημιουργία καρτών servo

Η σειρά 039x είναι η οικογένεια καρτών servo C5410A, με διαφορετικό αριθμό άξων:

Σενάρια εφαρμογής

Ελαττώματα σερβομηχανών κέντρου επεξεργασίας σειράς 16i-MB 8 αξόνων:Ένα κέντρο επεξεργασίας FANUC 16i-MB με 8 ελεγχόμενους άξονες (X, Y, Z, A, B συν άξονες αλλαγής εργαλείων και παλέτας) αναπτύσσει συναγερμούς επικοινωνίας FSSB σε πολλούς άξονες.Το A20B-3300-0390 αναγνωρίζεται ως το λάθος.Η αντικατάσταση αποκαθιστά όλες τις 8-άξονες επικοινωνίες.

Ελάττωμα της κάρτας ρομπότ R-J3iB:Ένας ελεγκτής ρομπότ FANUC R-J3iB αναπτύσσει συναγερμούς servo αρθρώσεων.

Γενικές ερωτήσεις

Ερώτηση 1: Τι σημαίνει "1 κανάλι FSSB" για το A20B-3300-0390;

Το "1 κανάλι" σημαίνει ότι οι 8 άξονες μοιράζονται όλες μια ενιαία αλυσίδα FSSB οπτικών ινών που προέρχεται από αυτή την κάρτα.Το C5410A στην κάρτα διαχειρίζεται την πλήρη επικοινωνία 8 δίσκων σε κάθε κύκλο FSSBΑυτό διαφέρει από τις κάρτες FSSB πολλαπλών καναλιών όπου οι ομάδες άξονα βρίσκονται σε ξεχωριστές αλυσίδες ινών.

Ε2: Ποια είναι η διαφορά μεταξύ του A20B-3300-0390 (8-άξονων) και του A20B-3300-0391 (6-άξονων);

Και οι δύο χρησιμοποιούν το ASIC C5410A και το FSSB με ένα κανάλι, είναι η ίδια οικογένεια καρτών servo που διαφέρουν μόνο στον αριθμό των άξων.Η 6-άξονα παραλλαγή εξυπηρετεί τα τυποποιημένα 6-αρθρώματα σώματα ρομπότ ή 6-άξονα CNC διαμορφώσειςΤα δύο δεν είναι αμοιβαία αν και μοιράζονται το ίδιο ASIC.

Ε3: Η αντικατάσταση του A20B-3300-0390 απαιτεί αλλαγές στις παραμέτρους του servo;

Όχι. Όλες οι παραμέτροι του άξονα εφοδιασμού (κετάσματα, τύπος κινητήρα, τύπος κωδικοποιητή, όρια επιτάχυνσης) βρίσκονται στην κύρια SRAM του CNC ή του ελεγκτή ρομπότ. Μετά την τοποθέτηση του αντικαταστατικού A20B-3300-0390,το σύστημα επαναφορτίζει αυτόματα όλες τις παραμέτρους άξονα- Ελέγξτε την ορθή ανταπόκριση του εφοδιασμού σε χαμηλή ταχύτητα σε όλους τους 8 άξονες πριν από την επανέναρξη της λειτουργίας πλήρους ταχύτητας.

Ε4: Σε ποιες περιβαλλοντικές συνθήκες λειτουργεί το A20B-3300-0390;

Προστασία IP20 κατά των δακτύλων και αντικειμένων παρόμοιου μεγέθους που εισέρχονται στα ηλεκτρονικά της κάρτας, κατάλληλη για τοποθέτηση σε σφραγισμένο ντουλάπι ελέγχου.Χρησιμοποιείται σε βιομηχανικά περιβάλλοντα χωρίς πρόσθετη ψύξηΗ πιστοποίηση CE επιβεβαιώνει τη συμμόρφωση με τις ευρωπαϊκές οδηγίες για την ασφάλεια, τις EMC και το περιβάλλον.
