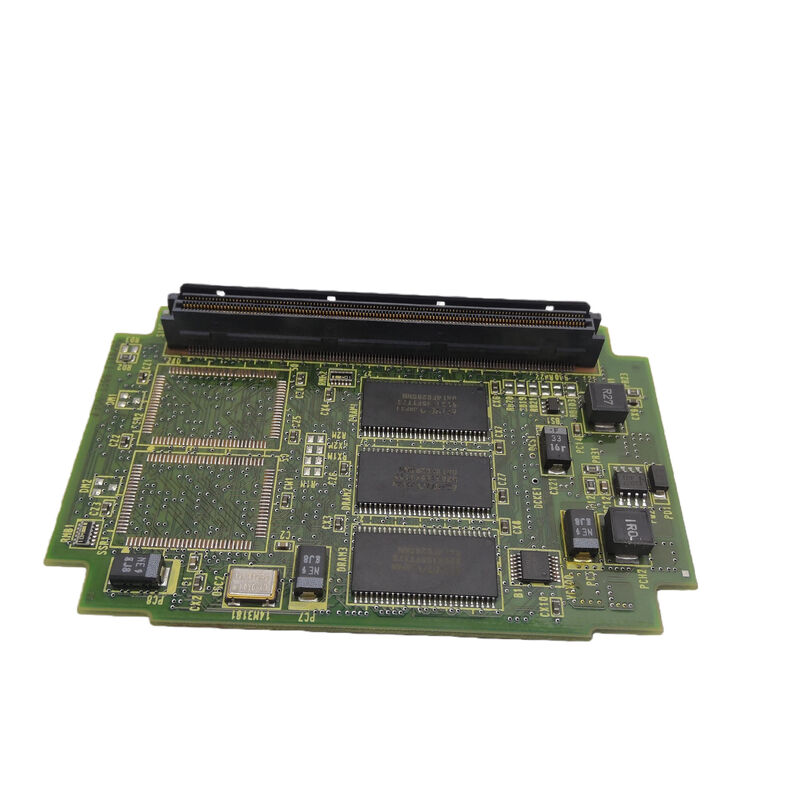

Α20Β-3300-0362 Πίνακας PCB Fanuc Α20Β33000362 Α2OB-33OO-O362

A20B-3300-0362 | Μονάδα ελέγχου οθόνης FANUC — Διεπαφή χειριστή CNC / Πρόγραμμα οδήγησης οθόνης / Σειρά A20B-3300-036x

Μονάδα ελέγχου οθόνης — Εξειδικευμένη επεξεργασία οθόνης

Το A20B-3300-0362 είναι μια μονάδα ελέγχου οθόνης — μια ειδική κάρτα προσθήκης που διαχειρίζεται τη διεπαφή οθόνης χειριστή του CNC. Αντί να επιβαρύνει την κύρια μονάδα CPU με διαχείριση οθόνης, η αρχιτεκτονική του FANUC εκχωρεί τον έλεγχο της οθόνης σε μια αποκλειστική μονάδα.

Αυτός ο διαχωρισμός παρέχει σημαντικά λειτουργικά οφέλη:

Ανεξάρτητο εύρος ζώνης οθόνης:Η κύρια CPU μπορεί να επικεντρωθεί εξ ολοκλήρου στην παρεμβολή κίνησης, στον συντονισμό σερβομηχανισμών και στην εκτέλεση PMC χωρίς να μοιράζεται πόρους επεξεργασίας με ανανέωση οθόνης και διαχείριση οθόνης.

Σταθερή διεπαφή χειριστή:Ακόμη και όταν το σύστημα κίνησης του CNC βρίσκεται στο μέγιστο υπολογιστικό φορτίο — περίπλοκη διαμόρφωση περιγράμματος 5 αξόνων, βλέμμα μπροστά σε πολλούς άξονες, ταχεία επεξεργασία μπλοκ — η μονάδα οθόνης διατηρεί ομαλές ενημερώσεις οθόνης και αποκρίσιμο χειρισμό εισόδου κλειδιού.

Αρθρωτή απομόνωση σφάλματος:Εάν η μονάδα οθόνης παρουσιάσει σφάλμα, η ικανότητα κατεργασίας του CNC δεν επηρεάζεται. Αντίθετα, ένα κύριο σφάλμα CPU μπορεί να διαγνωστεί μέσω μιας λειτουργικής μονάδας οθόνης που μπορεί να συνεχίσει να παρέχει πληροφορίες συναγερμού και κατάστασης.

Βασικές πληροφορίες προϊόντος

A20B-3300-036x — Αρχιτεκτονική ελέγχου οθόνης

Στη σειρά A20B-3300, η ​​εμβέλεια 036x ομαδοποιεί μονάδες ελέγχου που σχετίζονται με την οθόνη. Το A20B-3300-0362 είναι η μονάδα ελέγχου οθόνης σε αυτήν την ομάδα — διαχείριση της ροής δεδομένων από το περιεχόμενο οθόνης του CNC που δημιουργείται από λογισμικό στο υλικό οθόνης του φυσικού χειριστή.

Ο έλεγχος οθόνης σε ένα FANUC CNC περιλαμβάνει πολλά επίπεδα:

Δημιουργία βίντεο:Μετατροπή των δεδομένων εσωτερικής οθόνης του CNC — χαρακτήρες κειμένου, πρωτόγονα γραφικά, θέση δρομέα — στη μορφή σήματος βίντεο που αναμένει ο ελεγκτής της οθόνης LCD.

Απόδοση χαρακτήρων και γραφικών:Η μονάδα οθόνης μπορεί να περιέχει το σύνολο χαρακτήρων που βασίζεται σε ROM που χρησιμοποιείται για την εμφάνιση κειμένου CNC και τη λογική απόδοσης γραφικών για γραφικά στοιχεία (γραφικά θέσης αξόνων, ενδείξεις συναγερμού, κουμπιά στην οθόνη).

Συγχρονισμός οθόνης:Δημιουργία σημάτων οριζόντιου και κατακόρυφου συγχρονισμού που διατηρούν σταθερό χρονισμό της οθόνης — διασφαλίζοντας ότι κάθε γραμμή pixel είναι γραμμένη στη σωστή θέση μέσα στο πλαίσιο της οθόνης.

Επεξεργασία εισόδου κλειδιού:Η διαχείριση των σαρώσεων μήτρας κλειδιού του πληκτρολογίου χειριστή γίνεται συχνά από τον ελεγκτή της μονάδας οθόνης — η μονάδα οθόνης μπορεί να επεξεργάζεται δεδομένα σάρωσης κλειδιού και να μεταβιβάζει αποκωδικοποιημένους κωδικούς κλειδιών στην κύρια CPU.

Σενάρια εφαρμογής

Σφάλμα οθόνης CNC:Ένα FANUC CNC δημιουργεί προβλήματα οθόνης — παραμορφωμένη οθόνη, εσφαλμένη εμφάνιση χαρακτήρων ή απώλεια οθόνης ενώ το CNC συνεχίζει να κατεργάζεται. Η μονάδα ελέγχου οθόνης A20B-3300-0362 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει τη σωστή λειτουργία της οθόνης.

Συντήρηση συστήματος οθόνης:Ένα σύστημα ελέγχου CNC FANUC υποβάλλεται σε ηλεκτρονική συντήρηση. Η μονάδα ελέγχου οθόνης A20B-3300-0362 αντικαθίσταται μαζί με άλλες μονάδες ελέγχου γήρανσης.

FAQ

Ε1: Η αστοχία του A20B-3300-0362 επηρεάζει την ικανότητα κατεργασίας CNC;

Η μονάδα ελέγχου οθόνης χειρίζεται τη διεπαφή χειριστή — τις λειτουργίες οθόνης και πληκτρολογίου. Εάν αποτύχει, ο χειριστής χάνει την οπτική διεπαφή, αλλά οι βασικές λειτουργίες κατεργασίας του CNC (εκτέλεση προγράμματος, έλεγχος σερβομηχανισμού, PMC) συνεχίζονται στην κύρια μονάδα CPU. Στην πράξη, η ασφαλής λειτουργία είναι αδύνατη χωρίς οθόνη που λειτουργεί, αλλά το μηχάνημα δεν σταματά μηχανικά λόγω βλάβης της μονάδας οθόνης.

Ε2: Ποια μοντέλα CNC της FANUC χρησιμοποιούν το A20B-3300-0362;

Οι μονάδες ελέγχου οθόνης A20B-3300 εξυπηρετούν διάφορες γενιές FANUC CNC που χρησιμοποιούν την αρθρωτή αρχιτεκτονική ελεγκτή οθόνης. Επιβεβαιώστε το συγκεκριμένο μοντέλο CNC από τον ισχύοντα πίνακα ανταλλακτικών του εγχειριδίου υλικού FANUC CNC.

Ε3: Η αντικατάσταση του A20B-3300-0362 απαιτεί κάποια διαμόρφωση λογισμικού;

Η μονάδα ελέγχου οθόνης είναι μια πλακέτα διασύνδεσης υλικού — συνήθως δεν απαιτεί διαμόρφωση λογισμικού μετά την αντικατάσταση. Η λειτουργία εμφάνισης αποκαθίσταται αυτόματα όταν τοποθετηθεί η μονάδα αντικατάστασης και το σύστημα ενεργοποιηθεί. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση σέρβις FANUC.

Ε4: Ποια είναι η σχέση μεταξύ του A20B-3300-0362 και της μονάδας GUI (A20B-3300-0551);

Η μονάδα GUI (A20B-3300-0551) παρέχει επεξεργασία γραφικών υψηλής απόδοσης με 128MB DRAM για προηγμένη οθόνη και λειτουργία υπολογιστή. Το A20B-3300-0362 είναι μια μονάδα ελέγχου οθόνης στην περιοχή 036x — μια αρχιτεκτονική διεπαφής οθόνης παλαιότερης ή διαφορετικής βαθμίδας. Αντιπροσωπεύουν διαφορετικές προσεγγίσεις διαχείρισης οθόνης για διαφορετικές γενιές ή διαμορφώσεις FANUC CNC.
