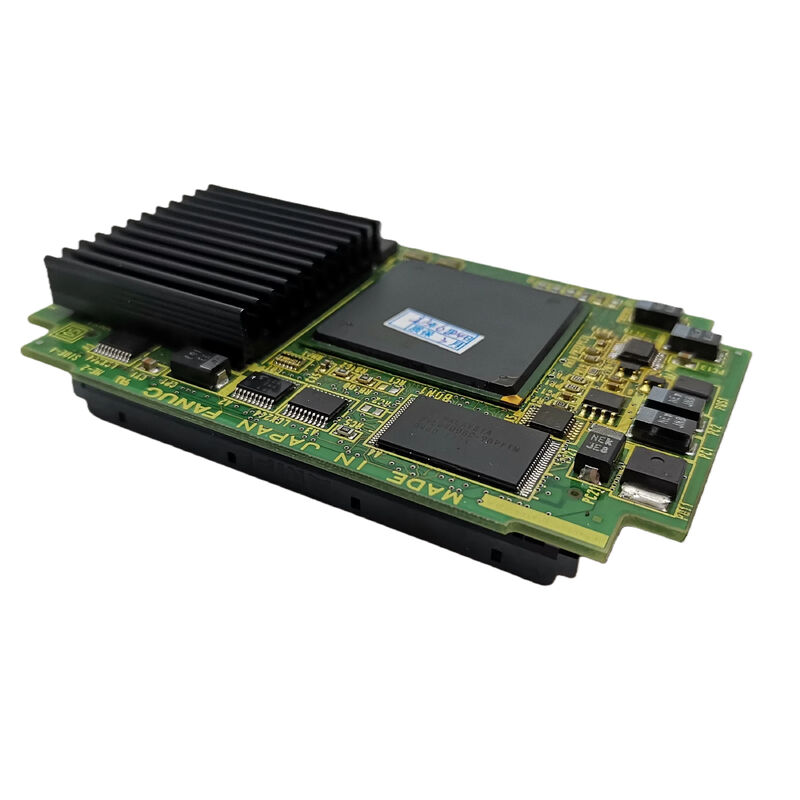

Α20Β-3300-0341 Fanuc PCB Board Α20Β33000341 Α2OB-33OO-O34I

A20B-3300-0341∙ Οδηγός οθόνης LCD/MDI FANUC και μονάδα γραφικών

Διοδηγός οθόνης + Διασύνδεση MDI 2 λειτουργίες, μία μονάδα

Το A20B-3300-0341 συνδυάζει δύο λειτουργίες διεπαφής χειριστή σε μία ενότητα plug-in:

Οδηγός οθόνης LCD:Το CNC παράγει το περιεχόμενο της οθόνης ∆ θέσεις άξονα, καταλόγους προγραμμάτων, μηνύματα συναγερμού, μενού ∆ ως δεδομένα εμφάνισης.Το A20B-3300-0341 παίρνει αυτά τα δεδομένα και οδηγεί το LCD πάνελ με τα σωστά σήματα βίντεοΤο πίνακα LCD δείχνει ακριβώς τι έχει αποδώσει το λογισμικό οθόνης του CNC.

Διασύνδεση πληκτρολογίου MDI:Το MDI (Manual Data Input) είναι το πληκτρολόγιο του CNC για τη χειροκίνητη εισαγωγή προγραμμάτων, αλλαγές παραμέτρων και λειτουργία jog.Απαγορεύει τα σήματα., και αναφέρει κωδικούς κλειδιών στον κύριο επεξεργαστή του CNC για δράση.

Ο συνδυασμός αυτών των δύο λειτουργιών σε μία μονάδα απλοποιεί τη σύνδεση με το πάνελ χειριστή ∙ μία πλεγκ-ιν κάρτα χειρίζεται το πλήρες στρώμα υλικού της διεπαφής χειριστή.

Βασικές προδιαγραφές

Επεξεργασία γραφικών ∙ Πέρα από την απλή οθόνη

Η ονομασία "συστατική μονάδα" επιβεβαιώνει ότι η A20B-3300-0341 χειρίζεται περισσότερα από το χρονοδιάγραμμα του σήματος βίντεο. Η επεξεργασία γραφικών περιλαμβάνει:

Αναπαραγωγή χαρακτήρων:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Γραφικά στοιχεία:Οι οθόνες οθόνης CNC περιλαμβάνουν γραφικά εξαρτήματα, γραφήματα γραμμών θέσης άξονα, οθόνες δομής προγράμματος, γραφικά δείκτη συναγερμού και (σε ορισμένες διαμορφώσεις) βασική οπτικοποίηση της διαδρομής εργαλείου.Η μονάδα γραφικών επεξεργάζεται αυτά τα στοιχεία.

Σύνθεση οθόνης:Συγκρότηση της πλήρους εικόνας οθόνης από κείμενο, γραφικά και στοιχεία φόντου πριν από την οδήγηση του πίνακα LCD.

Σενάρια εφαρμογής

16i-B σφάλμα οθόνης:Ένα FANUC 16i-B CNC αναπτύσσει ένα πρόβλημα οθόνης - μερική διαφθορά της οθόνης, τυχαία χαρακτήρες ή πλήρης απώλεια οθόνης ενώ το CNC συνεχίζει την επεξεργασία.Αντικατάσταση αποκαθιστά πλήρη οθόνη LCD και λειτουργία πληκτρολογίου MDI.

0i-B Εναλλακτικό μοντέλο οθόνης CNC:Μια εγκατάσταση παραγωγής με μηχανές CNC 0i-B διαθέτει ένα ανταλλακτικό A20B-3300-0341 · καλύπτει επίσης τις μηχανές 18i-B και 21i-B, μειώνοντας τα διακριτά ανταλλακτικά που πρέπει να έχουν.

Γενικές ερωτήσεις

Ερώτηση 1: Η βλάβη του A20B-3300-0341 σταματά το CNC από την επεξεργασία;

Η μονάδα οθόνης / MDI χειρίζεται την διεπαφή χειριστή ∆οκιμαστική οθόνη και είσοδο πληκτρολογίου.Ο χειριστής δεν μπορεί να δει την οθόνη ή να εισάγει εντολέςΤο CNC πρέπει να σταματήσει με ελεγχόμενη στάση σε ασφαλή θέση πριν από την αντιμετώπιση του σφάλματος.

Ε2: Είναι το plug-in A20B-3300-0341 συμβατό και στις τέσσερις πλατφόρμες CNC (0i-B, 16i-B, 18i-B, 21i-B);

Οι τέσσερις πλατφόρμες περιγράφονται ως μοιραζόμενες την ίδια μονάδα οθόνης ̇ όλες οι τέσσερις χρησιμοποιούν την ίδια αρχιτεκτονική οθόνης LCD/MDI.Το αν η μονάδα συνδέεται φυσικά σε πανομοιότυπες θέσεις συνδέσεων και στους τέσσερις κύριους τύπους πλακών επιβεβαιώνεται από τα εφαρμοστέα εγχειρίδια υλικού FANUC.

Ε3: Η αντικατάσταση του A20B-3300-0341 απαιτεί οποιαδήποτε διαμόρφωση οθόνης;

Η μονάδα οθόνης ενεργοποιεί το LCD και σαρώνει το πληκτρολόγιο όπως ορίζεται από το υλικό του.Η οθόνη του CNC θα πρέπει να αποκατασταθεί αμέσως μετά την ενεργοποίησηΓια οθόνες που απαιτούν ειδική ρύθμιση παραμέτρων οθόνης (λαμπρότητα, αντίθεση σε ορισμένους τύπους οθονών LCD), να επιβεβαιώνεται από το σχετικό εγχειρίδιο συντήρησης.

ΕΡ4: Είναι η A20B-3300-0341 συμβατή τόσο με έγχρωμες όσο και με μονοχρωματικές οθόνες LCD;

Η συμβατότητα με τον συγκεκριμένο τύπο οθόνης LCD (χρωματική ή μονοχρωματική) εξαρτάται από την εκδοχή της μονάδας οθόνης που χρησιμοποιείται στο συγκεκριμένο CNC.χρώμα/μονοχρώμαΤο A20B-3300-0341 εξυπηρετεί την καθορισμένη διαμόρφωση της οθόνης του ∙ επιβεβαιώστε από την ετικέτα της εγκατεστημένης μονάδας.

Ε5: Ποια είναι η διαφορά μεταξύ του A20B-3300-0341 (driver οθόνης) και της ενότητας GUI A20B-3300-0551 (128MB);

Ο A20B-3300-0341 είναι ένας οδηγός οθόνης LCD / MDI χειρίζεται τη διεπαφή υλικού μεταξύ των δεδομένων οθόνης του CNC και του φυσικού πίνακα LCD και του πληκτρολογίου.Η μονάδα GUI A20B-3300-0551 είναι επεξεργαστής γραφικών υψηλότερου επιπέδου με DRAM 128MBΓια τις πλατφόρμες 0i-B/16i-B/18i-B/21i-B, το A20B-3300-0341 είναι η βασική διεπαφή εμφάνισης·η ενότητα GUI είναι μια προηγμένη επιλογή επεξεργασίας οθόνης για πλατφόρμες υψηλότερου επιπέδου.
