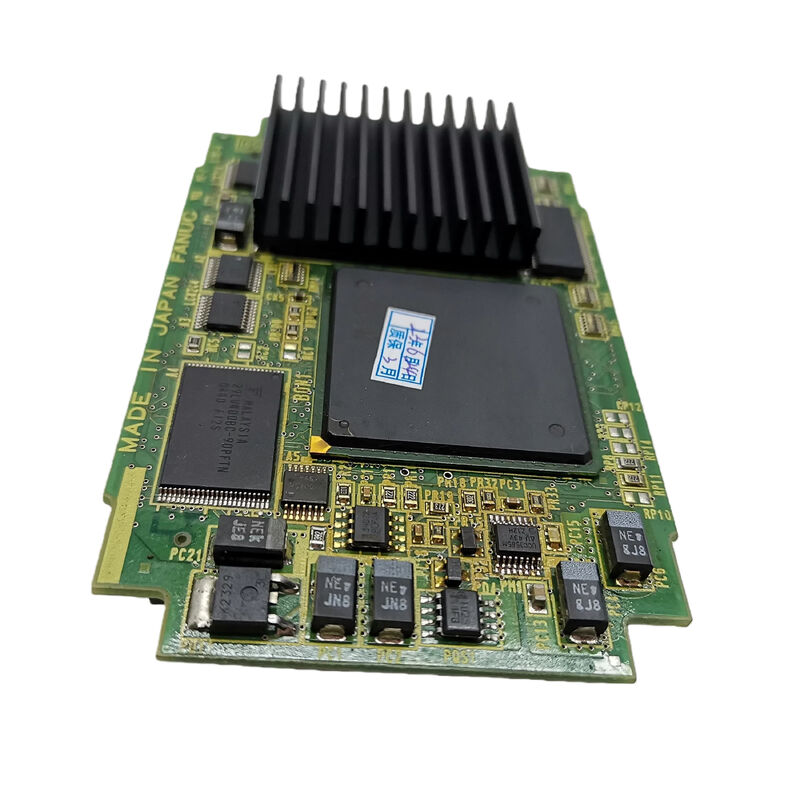

Α20Β-3300-0317 Fanuc PCB Board Α20Β33000317 Α2OB-33OO-O3I7

A20B-3300-0317 | FANUC Series 16i-B and 18i-B TORNOZ 166MHz CPU PCB — Προδιαγραφόμενος επεξεργαστής με ρολόι / A20B-3300-031x / Έλεγχος CNC

TORNOZ 166MHz — Ταχύτητα ρολογιού στην περιγραφή

Η περιγραφή του A20B-3300-0317 είναι ασυνήθιστα συγκεκριμένη σχετικά με την ταχύτητα ρολογιού: "TORNOZ 166MHz CPU PCB." Αντίθετα, οι περισσότερες μονάδες A20B-3300-031x περιγράφονται απλώς ως "PENTIUM CPU MODULE" χωρίς να προσδιορίζεται η ταχύτητα ρολογιού του επεξεργαστή.

Η ρητή προδιαγραφή "166MHz" στην περιγραφή A20B-3300-0317 εξυπηρετεί έναν σημαντικό σκοπό: διακρίνει αυτήν την παραλλαγή επεξεργαστή από άλλες μονάδες κλάσης Pentium που λειτουργούν σε διαφορετικές συχνότητες ρολογιού. Στην πλατφόρμα 16i-B/18i-B, όπου υπάρχουν πολλές παραλλαγές μονάδων CPU (0311, 0317), η ταχύτητα ρολογιού βοηθά στον εντοπισμό του ακριβούς εγκατεστημένου επεξεργαστή και διασφαλίζει ότι η μονάδα αντικατάστασης ταιριάζει με τις αρχικές προδιαγραφές.

Γιατί η ταχύτητα του ρολογιού είναι σημαντική για αντικατάσταση:Μια μονάδα επεξεργαστή υψηλότερης συχνότητας που είναι εγκατεστημένη σε μια κύρια πλακέτα που έχει σχεδιαστεί για μια παραλλαγή χαμηλότερης συχνότητας μπορεί να προκαλέσει θερμικά προβλήματα, ασυμβατότητες χρονισμού ή να οδηγήσει σε εσφαλμένες παραμέτρους χρονισμού μνήμης. Η προδιαγραφή "166MHz" είναι επομένως μια άγκυρα συμβατότητας — επιβεβαιώστε τη συχνότητα της εγκατεστημένης μονάδας από την ετικέτα της πριν την παραγγελία.

Βασικές πληροφορίες προϊόντος

16i-B και 18i-B — Η πλατφόρμα

Οι σειρές 16i-B και 18i-B είναι οι ελεγκτές CNC γενιάς Β της FANUC για κέντρα κατεργασίας και τόρνευσης αντίστοιχα. Σε αυτήν την πλατφόρμα, η οικογένεια A20B-3300-031x παρέχει τις επιλογές κάρτας επεξεργαστή:

Το A20B-3300-0317 αντιπροσωπεύει μια ειδικά χρονισμένη παραλλαγή επεξεργαστή εντός της ίδιας πλατφόρμας 16i-B/18i-B — μηχανές εξυπηρέτησης όπου ο επεξεργαστής TORNOZ 166MHz ήταν η καθορισμένη διαμόρφωση

Σενάρια εφαρμογής

Σφάλμα μονάδας 16i-B CNC TORNOZ:Ένα κέντρο επεξεργασίας FANUC Series 16i-B με τη μονάδα επεξεργαστή TORNOZ 166MHz αναπτύσσει σφάλματα σε επίπεδο CPU. Το A20B-3300-0317 επιβεβαιώνεται από την ετικέτα εγκατεστημένης μονάδας. Η αντικατάσταση αποκαθιστά την επεξεργασία 166 MHz.

Συντήρηση κέντρου στροφής 18i-B:Ένα κέντρο στροφής της σειράς 18i-B με εγκατεστημένο το A20B-3300-0317 υφίσταται αντικατάσταση της μονάδας CPU κατά τη διάρκεια της προληπτικής συντήρησης.

FAQ

Ε1: Ποια είναι η ονομασία "TORNOZ" στο A20B-3300-0317;

Το "TORNOZ" εμφανίζεται στην περιγραφή του προϊόντος FANUC ως το αναγνωριστικό τύπου επεξεργαστή για τη συγκεκριμένη παραλλαγή της CPU. Σε συνδυασμό με την ταχύτητα ρολογιού "166MHz", το προσδιορίζει ως μια ακριβώς καθορισμένη διαμόρφωση επεξεργαστή διαφορετική από τις γενικές ονομασίες "PENTIUM" σε άλλες μονάδες 031x. Επιβεβαιώστε την ονομασία της εγκατεστημένης μονάδας από την ετικέτα της κατά την προμήθεια αντικατάστασης.

Ε2: Είναι το A20B-3300-0317 (TORNOZ 166MHz) εναλλάξιμα με το A20B-3300-0311 (βασικό Pentium) για το 16i-B/18i-B;

Και οι δύο εξυπηρετούν την πλατφόρμα Series 16i-B/18i-B στην οικογένεια 031x. Το αν είναι εναλλάξιμα εξαρτάται από το αν η υποδοχή επεξεργαστή της κύριας πλακέτας δέχεται και τις δύο συχνότητες ρολογιού χωρίς προβλήματα χρονισμού ή θερμικής συμβατότητας. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού FANUC 16i-B/18i-B πριν αντικαταστήσετε το ένα με το άλλο.

Ε3: Η προδιαγραφή 166 MHz επηρεάζει την απόδοση CNC;

Ναί. Ένας επεξεργαστής υψηλότερου χρονισμού εκτελεί τις οδηγίες γρηγορότερα — αυτό μεταφράζεται σε ταχύτερη επεξεργασία μπλοκ για πρόβλεψη προγράμματος, ενημερώσεις οθόνης με μεγαλύτερη απόκριση και ταχύτερη εκτέλεση PMC σε κάθε κύκλο σάρωσης. Η απόδοση του σερβομηχανισμού του άξονα κατεργασίας του CNC καθορίζεται από την αρχιτεκτονική ενημέρωσης σερβομηχανισμού (όχι μόνο από το ρολόι της CPU), αλλά οι υπολογιστικές λειτουργίες επωφελούνται από το υψηλότερο ρολόι.

Ε4: Η αντικατάσταση του A20B-3300-0317 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM. Η αντικατάσταση του A20B-3300-0317 δεν επηρεάζει τα αποθηκευμένα δεδομένα. Μετά την τοποθέτηση της αντικατάστασης, το CNC εκκινεί κανονικά από το FROM και διαβάζει παραμέτρους από το SRAM.
