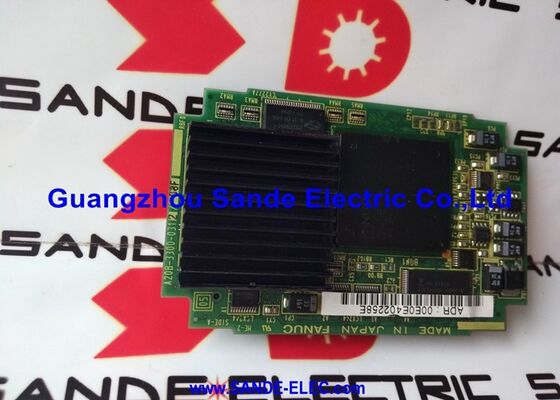

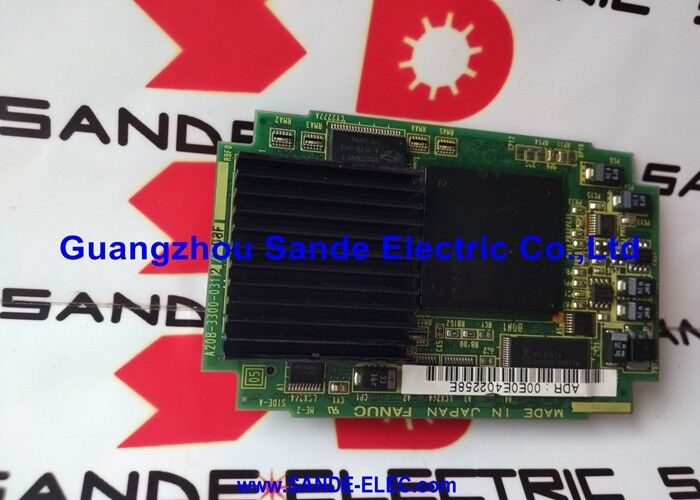

Α20Β-3300-0319 Fanuc PCB Board Α20Β33000319 Α2OB-33OO-O3I9

A20B-3300-0319∙ FANUC Σειρά 21i-B και 0i-B Pentium CPU Μονούλη 32MB DRAM / Δύο πλατφόρμας κάρτα επεξεργαστή / A20B-3300-031x οικογένεια

Μία μονάδα, δύο πλατφόρμες CNC

Το A20B-3300-0319 επιβεβαιώνεται και για τις δύο σειρές 21i-B και 0i-B. Η ονομασία "21/0 i B" προσδιορίζει ρητά τη συμβατότητα δύο πλατφορμών.

Σειρά 21i-B:Η σειρά 21i είναι το μεσαίο έως υψηλό εύρος της σειράς i της FANUC υποστηρίζοντας σύνθετες συναρμολογήσεις μηχανικής και στροφής με περισσότερους άξονες και πιο προηγμένες επιλογές CNC από την 0i-B.

Σειρά 0i-B:Η σειρά 0i είναι το οικονομικό επίπεδο CNC ̇ που έχει σχεδιαστεί για τυποποιημένα κέντρα επεξεργασίας και στροφής όπου η αποδοτικότητα κόστους είναι προτεραιότητα παράλληλα με την αξιόπιστη απόδοση CNC.

Το γεγονός ότι και οι δύο πλατφόρμες μοιράζονται την ίδια μονάδα CPU (A20B-3300-0319) υποδηλώνει κοινή αρχιτεκτονική επεξεργαστή ̇ διαφορετικό λογισμικό CNC που τρέχει στο ίδιο υλικό,με επιλογές λογισμικού και διαμόρφωση που καθορίζουν το επίπεδο λειτουργικής ικανότητας του CNC.

Βασικές προδιαγραφές

32MB DRAM ∙ Η υψηλότερη μνήμη της οικογένειας 031x

Μέσα στην οικογένεια των A20B-3300-031x μονάδων Pentium, διαφορετικές διαμορφώσεις DRAM εξυπηρετούν διαφορετικές απαιτήσεις πλατφόρμας:

Η A20B-3300-0319 με 32MB παρέχει διπλάσια λειτουργική μνήμη από την A20B-3300-0312 (16MB για 21i-B/210i-SB).

Μεγαλύτερη πυκνότητα επιλογών λογισμικού:Η πλατφόρμα 21i-B με προηγμένες επιλογές 5 άξονας μετασχηματισμός συντεταγμένων, διαμόρφωση AICC, πολυ-στροφός και διαχείριση εργαλείων καταλαμβάνει περισσότερη DRAM από την τυποποιημένη διαμόρφωση 21i-B.32MB παρέχει χώρο για αυτές τις προηγμένες ρυθμίσεις.

0i-B εξέλιξη λογισμικού:Καθώς το λογισμικό 0i-B της FANUC πρόσθεσε χαρακτηριστικά και επέκτεινε το σύνολο των επιλογών του, τα 32MB εξασφάλισαν επαρκή μνήμη εργασίας για το αυξανόμενο αποτύπωμα του λογισμικού.

Σενάρια εφαρμογής

Ελάττωμα στο 21i-B CNC CPU module:Ένα κέντρο επεξεργασίας της σειράς FANUC 21i-B με τη μονάδα CPU 32MB αναπτύσσει σφάλμα του επεξεργαστή.

0i-B Αντικατάσταση μονάδας CNC:Ένα κέντρο στροφής CNC σειράς 0i-B απαιτεί αντικατάσταση της μονάδας CPU. Η A20B-3300-0319 επιβεβαιώνεται από την ετικέτα της εγκατεστημένης μονάδας. Η αντικατάσταση αποκαθιστά τη λειτουργία CNC 0i-B.

Γενικές ερωτήσεις

Ε1: Είναι η A20B-3300-0319 εναλλάξιμη μεταξύ των συστημάτων CNC 21i-B και 0i-B;

Η ενότητα επιβεβαιώνεται ότι είναι συμβατή και με τις δύο πλατφόρμες, πράγμα που σημαίνει ότι μπορεί να λειτουργήσει σε οποιαδήποτε από τις δύο πρίζες της κύριας πλατφόρμας CNC.Το αν η μετακίνηση μιας μονάδας από μηχανή 0i-B σε μηχανή 21i-B (ή αντίστροφα) είναι υποστηριζόμενη ενέργεια συντήρησης εξαρτάται από το αν οι πρίζες της κύριας πλακέτας είναι πανομοιότυπες.Το υλικό της μονάδας είναι το ίδιο, το λογισμικό CNC που φορτώνεται από το FROM καθορίζει τη συμπεριφορά του CNC.

Ε2: Τι διαφοροποιεί την A20B-3300-0319 (32MB) από την A20B-3300-0312 (16MB) για την πλατφόρμα 21i-B;

Και οι δύο εξυπηρετούν το 21i-B, αλλά με διαφορετική DRAM.Η μονάδα 32MB φιλοξενεί περισσότερες επιλογές λογισμικού και πιο περίπλοκες διαμορφώσειςΤο αν ένα συγκεκριμένο 21i-B CNC χρησιμοποιεί τη μονάδα 16MB ή 32MB εξαρτάται από την έκδοση λογισμικού και τις εγκατεστημένες επιλογές.

Ε3: Είναι η A20B-3300-0319 η ίδια με την A20B-3300-0313 (32MB SDRAM για 0i-C);

Οι αριθμοί A20B-3300-0319 (32MB DRAM, 21i-B/0i-B) και A20B-3300-0313 (32MB SDRAM, 0i-C) είναι διαφορετικές ενότητες.Έχουν την ίδια χωρητικότητα μνήμης, αλλά εξυπηρετούν διαφορετικές πλατφόρμες (0i-B έναντι 0i-C) και ενδεχομένως χρησιμοποιούν διαφορετικές τεχνολογίες μνήμης (DRAM έναντι SDRAM)Δεν είναι αμοιβαία.

Ε4: Η αντικατάσταση του A20B-3300-0319 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Οι παραμέτροι και τα προγράμματα CNC βρίσκονται στις ενότητες SRAM και FROM. Η αντικατάσταση του A20B-3300-0319 δεν επηρεάζει αυτές τις αποθηκευμένες τιμές.
