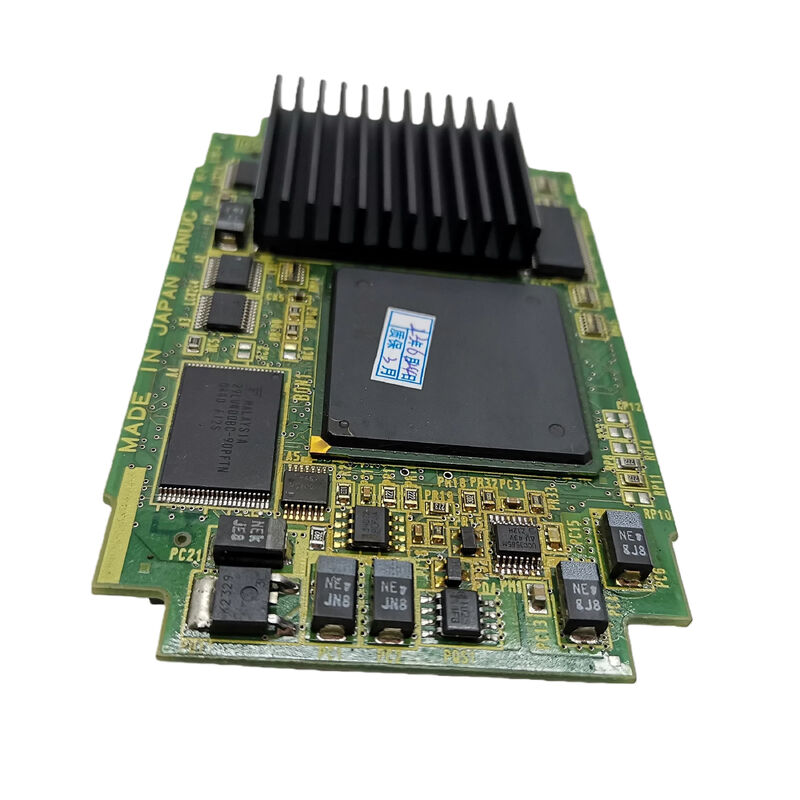

Α20Β-3300-0313 Fanuc CPU Board Α20Β33000313 Α2OB-33OO-O3I3

A20B-3300-0313∙ FANUC F0i-C Pentium CPU Μοντέλο ∙ 32MB SDRAM / Σειρά 0i-C CNC / Plug-In Processor Card / Ελέγχος μηχανής και λογική

Σειρά 0i-C Πλατφόρμα CNC της εποχής Pentium

Η σειρά FANUC 0i-C (F0i-C) είναι η τρίτη γενιά της πλατφόρμας 0i CNC.Ο επεξεργαστής Intel Pentium του A20B-3300-0313 σηματοδοτεί ένα σημαντικό βήμα από το υλικό κλάσης 486DX2 της προηγούμενης γενιάς 0i-A:

Αρχιτεκτονική επεξεργασίας:Το Pentium εισάγει μια υπερκαλική αγωγό ικανή να εκτελεί δύο εντολές ανά κύκλο ρολογιού (έναντι της 486 με μία εντολή ανά κύκλο).

Δραστηριότητες CNC που συνδέονται με υπολογισμούς ∙ σύνθετη παρεμβολή με πολλαπλούς ταυτόχρονους άξονεςυψηλό μελλοντικό αριθμό μπλοκ ∙ το πλεονέκτημα της απόδοσης του Pentium μεταφράζεται σε περισσότερα μπλοκ προγράμματος που επεξεργάζονται ανά χιλιοστόλεπτο.

Ευρύτερη διαδρομή δεδομένων:Το εξωτερικό λεωφορείο δεδομένων 64-bit του Pentium (έναντι του 32-bit του 486) διπλασιάζει το εύρος ζώνης μνήμης ανά κύκλο ρολογιού.Για τις επεξεργασίες CNC που απαιτούν μεγάλη ποσότητα μνήμης, η φόρτωση μεγάλων τεμαχίων προγραμμάτων στο αποθηκευτικό αποθηκευτικό σύστημα προβολής, η επεξεργασία των πινάκων παραμέτρων σε πραγματικό χρόνο με μεγαλύτερο εύρος ζώνης μειώνει τον χρόνο αναμονής της CPU στη μνήμη.

32MB SDRAM:Το A20B-3300-0313 ενσωματώνει 32MB SDRAM απευθείας στο CPU module.Για ένα CNC που εκτελεί την πλήρη σειρά λογισμικού 0i-C με ενεργές προηγμένες επιλογές, 32MB παρέχει τον απαραίτητο χώρο εργασίας.

Βασικές προδιαγραφές

Ethernet και προηγμένη επεξεργασία

Η περιγραφή του fanuc-controller.com σημειώνει ότι η A20B-3300-0313 είναι "σχεδιασμένη για χρήση σε FANUC CNC ελεγκτές (π.χ. σειρά 21i με ενσωματωμένο Ethernet και προηγμένες ανάγκες επεξεργασίας)." Ο επεξεργαστής Pentium και η χωρητικότητα 32MB SDRAM υποστηρίζει τα προηγμένα χαρακτηριστικά της γενιάς 0i-C/21i:

• Ενσωματωμένο Ethernet για DNC και συλλογή δεδομένων
• Λειτουργία PC για προσαρμοσμένες εφαρμογές HMI
• Πρόγραμμα υψηλότερης πυκνότητας - Προβλέψεις για ομαλότερη διαμόρφωση υψηλών ταχυτήτων
• Προηγμένες λειτουργίες PMC

Σενάρια εφαρμογής

Ελαττώματα του μοντέλου CPU CNC 0i-C:Μια σειρά 0i-C CNC αναπτύσσει συναγερμούς ∙ ∙ σε επίπεδο επεξεργαστή που υποδεικνύουν αποτυχία της κάρτας CPU, σταθμούς CNC στα μισά της εκκίνησης ή διαλείπουσες επαναλήψεις συστήματος.Αντικατάσταση της μονάδας CPU A20B-3300-0313 αποκαθιστά τον πυρήνα επεξεργασίας χωρίς να επηρεάζει οποιαδήποτε άλλη μονάδα.

Προγραμματισμένη αντικατάσταση μονάδας CPU:Ένα μηχάνημα υψηλής παραγωγής με μακροχρόνια λειτουργία 0i-C CNC αντικαθιστά το A20B-3300-0313 ως μέρος ενός προληπτικού προγράμματος συντήρησης, επαναφέροντας τη διάρκεια ζωής της μονάδας CPU.

Γενικές ερωτήσεις

Ε1: Η A20B-3300-0313 απαιτεί τη διαμόρφωση ή δοκιμή της SDRAM μετά την εγκατάσταση;

Η SDRAM είναι ενσωματωμένη απευθείας στη μονάδα A20B-3300-0313, δεν απαιτεί ξεχωριστή διαμόρφωση ή δοκιμή.το POST του CNC (Power-On Self Test) δοκιμάζει αυτόματα την SDRAM ως μέρος της ακολουθίας εκκίνησηςΟποιοδήποτε σφάλμα SDRAM ανιχνεύεται σε αυτό το στάδιο δημιουργεί συναγερμό συστήματος πριν το CNC φτάσει στην κανονική λειτουργία.

Ε2: Πώς συγκρίνεται η A20B-3300-0313 με την A20B-3300-0475 (τύπος A3, DRAM 128MB);

Και οι δύο είναι plug-in CPU μονάδες της σειράς A20B-3300, αλλά για διαφορετικές γενιές CNC:

• A20B-3300-0313: Τάξη Pentium, 32MB SDRAM, για σειρά 0i-C
• A20B-3300-0475: Τύπος A3, DRAM 128MB, για νεότερη πλατφόρμα (0i-D διαμόρφωση A3)

Η 32MB SDRAM στο 0313 έναντι 128MB στο 0475 αντικατοπτρίζει τις απαιτήσεις λογισμικού και επεξεργασίας των αντίστοιχων γενεών CNC.

Ε3: Τι πρέπει να ελέγχεται όταν υπάρχει υποψία ελαττώματος του A20B-3300-0313;

Πριν από την αντικατάσταση της μονάδας CPU: να επαληθεύεται ότι οι σιδηρόδρομοι τροφοδοσίας της σχισμής της κύριας πλακέτας συμμορφώνονται με τις προδιαγραφές (5V και 3,3V, ανάλογα με την περίπτωση) · να επαληθεύεται ότι οι μονάδες FROM είναι κατάλληλα τοποθετημένες και ανέπαφες·Ελέγξτε αν η μπαταρία SRAM είναι υγιής (μια αποτυχημένη μπαταρία SRAM μπορεί να προκαλέσει συμπτώματα που μιμούνται λάθη CPU)Εάν επιβεβαιωθούν ότι όλοι οι εξωτερικοί παράγοντες είναι σωστοί και οι συναγερμοί του συστήματος εξακολουθούν να δείχνουν σφάλματα σε επίπεδο CPU, η αντικατάσταση του A20B-3300-0313 είναι κατάλληλη.

Ε4: Είναι ο επεξεργαστής Pentium στο A20B-3300-0313 μια τυποποιημένη CPU Intel καταναλωτών ή μια ενσωματωμένη παραλλαγή ειδικά για το FANUC;

Ο επεξεργαστής κλάσης Pentium που χρησιμοποιείται στις μονάδες FANUC CNC είναι μια ενσωματωμένη βιομηχανική έκδοση της αρχιτεκτονικής Intel Pentium, η οποία επιλέχθηκε για το εκτεταμένο εύρος θερμοκρασιών, τις προδιαγραφές αξιοπιστίας,και απαιτήσεις διαθεσιμότητας μακροζωίας βιομηχανικών εφαρμογών CNCΔεν είναι η ίδια συσκευή με έναν τυπικό επιτραπέζιο υπολογιστή Pentium, αν και χρησιμοποιεί την ίδια αρχιτεκτονική συνόλου εντολών.
