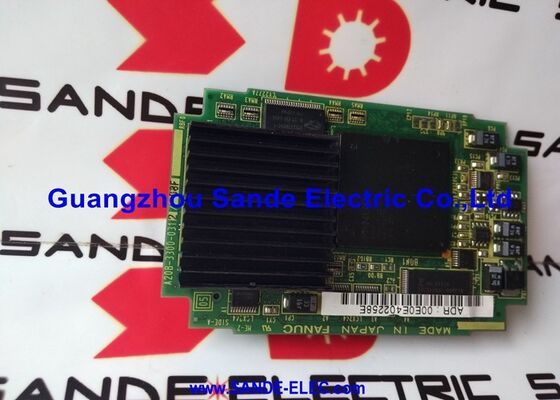

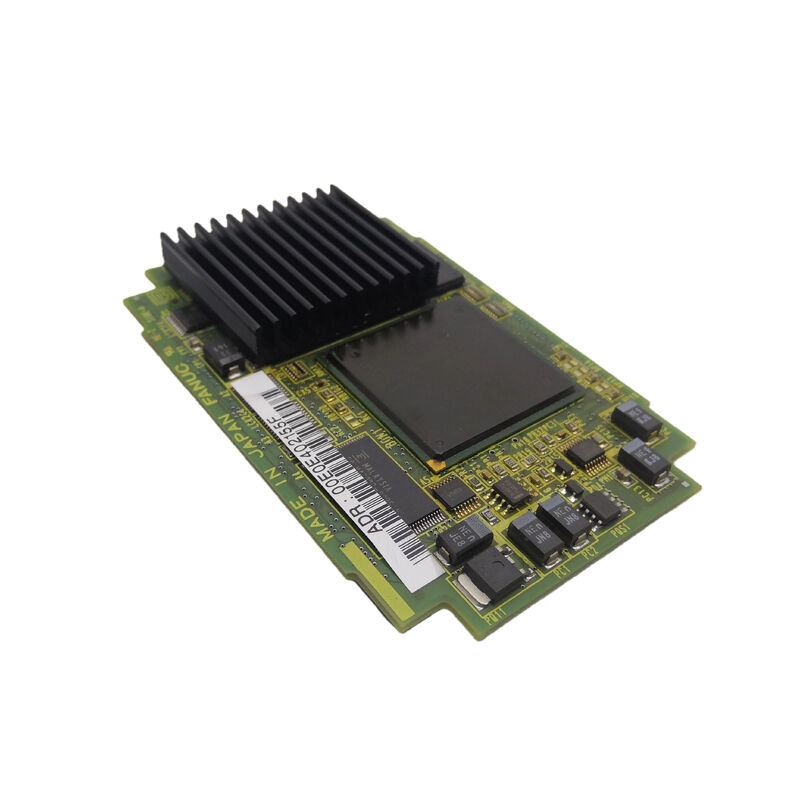

Α20Β-3300-0311 Πίνακας PCB Fanuc Α20Β33000311 Α2OB-33OO-O3II

A20B-3300-0311 | FANUC Series 16i-B and 18i-B Module CPU — Plug-in Processor Card / A20B-3300-031x Family / CNC Control

Σειρά 16i-B και 18i-B — Μια πλατφόρμα με βάθος

Η KFAS LLC επιβεβαιώνει: "Το A20B-3300-0311 χρησιμοποιείται συνήθως στα χειριστήρια της σειράς Fanuc 16iB, Fanuc 18iB." Η αναφορά του εγχειριδίου συντήρησης B-63525EN καλύπτει τις πλατφόρμες 16i-B, 18i-B και 21i-B — τοποθετώντας το A20B-3300-0311 στο υλικό CNC της σειράς i της FANUC δεύτερης γενιάς (Μοντέλο Β).

Το A20B-3300-0311 είναι η βασική μονάδα CPU Pentium για την πλατφόρμα 16i-B/18i-B — η κάρτα επεξεργαστή που εκτελεί το λογισμικό του συστήματος CNC από την ενσωματωμένη μνήμη εργασίας του. Αντιπροσωπεύει την τυπική διαμόρφωση επεξεργαστή που καθιέρωσε τη γενιά της μονάδας CPU της οικογένειας 031x για αυτήν την πλατφόρμα.

Βασικές πληροφορίες προϊόντος

A20B-3300-031x — Η τυπική οικογένεια μονάδων CPU Pentium

Η σειρά 031x καθιέρωσε τη γενιά της μονάδας CPU κλάσης Pentium για την πλατφόρμα FANUC i-series B. Οι επιβεβαιωμένες παραλλαγές εξυπηρετούν διαφορετικά μοντέλα CNC της σειράς iB:

Η οικογένεια 031x εξυπηρέτησε την πλήρη γενιά iB σε πολλές πλατφόρμες CNC — κάθε παραλλαγή ταιριάζει με τις συγκεκριμένες απαιτήσεις της κύριας πλακέτας CNC και τις απαιτήσεις λογισμικού.

Σενάρια εφαρμογής

Σφάλμα μονάδας CPU 16i-B:Ένα κέντρο μηχανικής κατεργασίας FANUC Series 16i-B παρουσιάζει αστοχίες εκκίνησης CNC. Το A20B-3300-0311 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά τη λειτουργία επεξεργασίας CNC.

Συντήρηση ελεγκτή CNC 18i-B:Ένα κέντρο στροφής της σειράς 18i-B υφίσταται προγραμματισμένη συντήρηση ηλεκτρονικών. Το A20B-3300-0311 αντικαθίσταται ως μέρος μιας ολοκληρωμένης ανανέωσης της μονάδας CPU.

FAQ

Ε1: Το A20B-3300-0311 είναι συγκεκριμένο για το 16i-B/18i-B ή χρησιμοποιείται επίσης στο 21i-B;

Το εάν το 0311 είναι άμεσα συμβατό σε μια υποδοχή 21i-B εξαρτάται από τη συγκεκριμένη διαμόρφωση της κύριας πλακέτας — επιβεβαιώστε από την τεκμηρίωση υλικού.

Ε2: Ποιες είναι οι προδιαγραφές επεξεργαστή και μνήμης του A20B-3300-0311;

Η οικογένεια 031x χρησιμοποιεί επεξεργαστές κατηγορίας Pentium. Η συγκεκριμένη ταχύτητα ρολογιού και η χωρητικότητα DRAM του A20B-3300-0311 επιβεβαιώνονται από την ετικέτα της εγκατεστημένης μονάδας και το Εγχειρίδιο συντήρησης Fanuc 16i-B/18i-B B-63525EN. Οι σχετικές μονάδες 031x περιλαμβάνουν: 0312 (16MB), 0313 (32MB SDRAM) και 0319 (32MB) — επιβεβαιώνοντας το εύρος μνήμης της οικογένειας 031x.

Ε3: Η αντικατάσταση του A20B-3300-0311 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM ξεχωριστά από τη μονάδα CPU. Η αντικατάσταση του A20B-3300-0311 δεν επηρεάζει τα αποθηκευμένα δεδομένα. Μετά την τοποθέτηση της αντικατάστασης, το CNC εκκινεί από το FROM και διαβάζει αυτόματα τις παραμέτρους από τη SRAM.

Ε4: Σε ποιους τύπους κύριας πλακέτας συνδέεται το A20B-3300-0311;

Οι σειρές 16i-B και 18i-B χρησιμοποιούν πολλαπλές διαμορφώσεις κύριας πλακέτας — αυτόνομες πλακέτες τοποθέτησης σε ντουλάπι και συγκροτήματα πλακέτας ενσωματωμένες σε LCD. Το A20B-3300-0311 συνδέεται στην υποδοχή της μονάδας CPU στην ισχύουσα κύρια πλακέτα για οποιαδήποτε διαμόρφωση. Επιβεβαιώστε τον τύπο κύριας πλακέτας κεντρικού υπολογιστή από την τεκμηρίωση υλικού του μηχανήματος.
