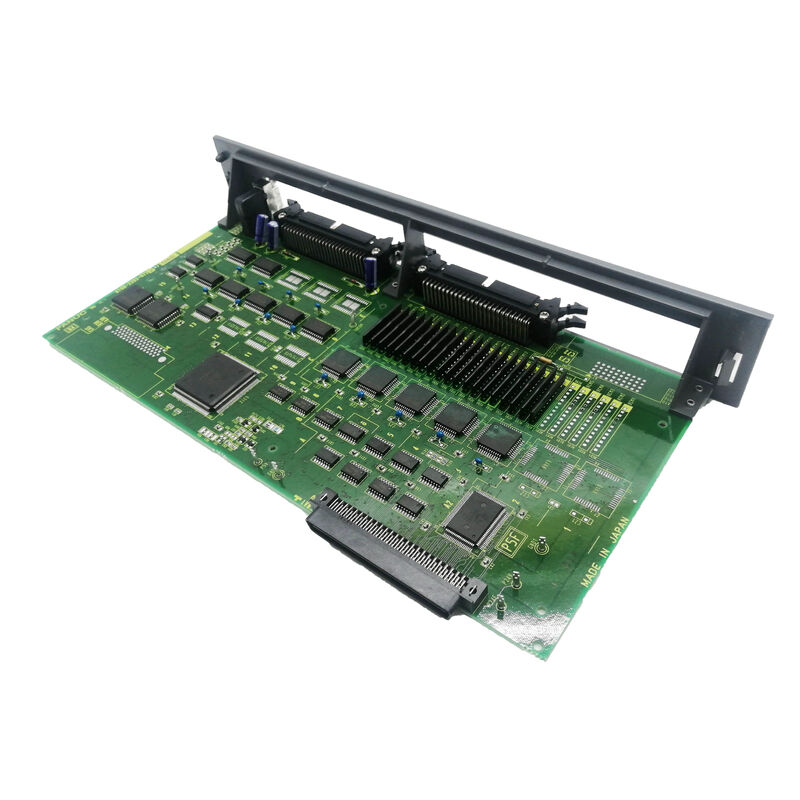

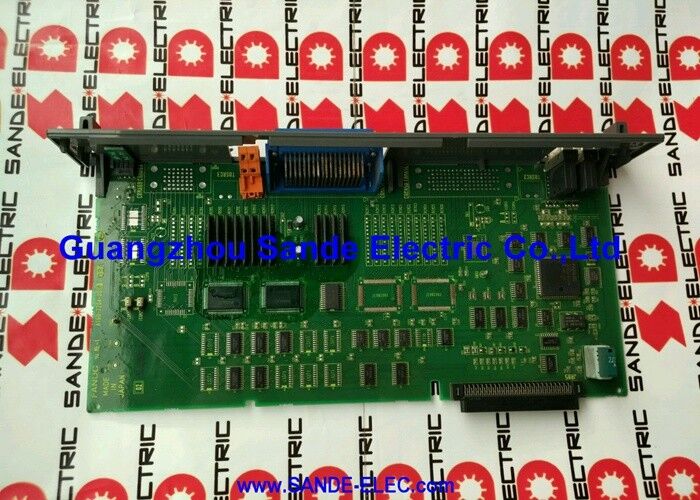

Α16Β-2200-0918 Fanuc PCB Board Α16Β22000918 AI6B-22OO-O9I8

A16B-2200-0918 | FANUC Series 16/18 Option 1 Graphic and Remote Buffer PCB — CRT Video / DNC / Expanded Graphics RAM / F16B

Δύο προηγμένες λειτουργίες σε έναν πίνακα επιλογών

Το A16B-2200-0918 συνδυάζει δύο σημαντικές επεκτάσεις ικανότητας CNC στην υποδοχή Option 1:

Επεξεργασία οθόνης γραφικών με διευρυμένη μνήμη RAM:"διευρυμένη μνήμη CPU γραφικών" σε αυτήν την πλακέτα. Αυτή η διευρυμένη μνήμη επιτρέπει στον επεξεργαστή γραφικών να διατηρεί περιεχόμενο οθόνης υψηλότερης ανάλυσης και πιο σύνθετες καταστάσεις διεπαφής γραφικών — συμπεριλαμβανομένων των οθονών ελέγχου γραφικών διαδρομής εργαλείου — χωρίς τους περιορισμούς μνήμης της λειτουργίας εμφάνισης της κύριας πλακέτας βάσης.

Επικοινωνία απομακρυσμένου buffer:Το Remote Buffer είναι η τεχνολογία διασύνδεσης DNC υψηλής ταχύτητας της FANUC. Σε αντίθεση με το τυπικό RS-232C DNC (το οποίο μεταδίδει δεδομένα προγράμματος σε πραγματικό χρόνο με μέτριους ρυθμούς baud), το Remote Buffer παρέχει:

• Ένα μεγάλο ενσωματωμένο buffer μνήμης που προφορτώνει δεδομένα προγράμματος από έναν κεντρικό υπολογιστή με υψηλή ταχύτητα
• Το CNC διαβάζει από αυτό το τοπικό buffer με τον δικό του ρυθμό — ανεξάρτητα από τη διαθεσιμότητα του κεντρικού υπολογιστή σε πραγματικό χρόνο
• Η διεπαφή υψηλής ταχύτητας εξαλείφει προβλήματα χρονισμού επικοινωνίας που μπορεί να διακόψουν τη μηχανική κατεργασία Αυτές οι δύο λειτουργίες μαζί — βελτιωμένα γραφικά και DNC υψηλής ταχύτητας — αντιμετωπίζουν τους δύο πιο συνηθισμένους περιορισμούς δυνατοτήτων στις εργαλειομηχανές CNC της σειράς 16/18 σε απαιτητικά περιβάλλοντα παραγωγής.

Βασικές Προδιαγραφές

Remote Buffer έναντι Standard RS-232C DNC

Η διάκριση μεταξύ του Remote Buffer και του τυπικού RS-232C DNC είναι πρακτική:

Standard RS-232C DNC (όπως στο A16B-2200-0910):Ο κεντρικός υπολογιστής στέλνει μπλοκ προγράμματος ένα κάθε φορά καθώς το CNC τα εκτελεί. Εάν ο υπολογιστής έχει καθυστέρηση επεξεργασίας — λόγω άλλων εργασιών, καθυστέρησης δικτύου ή επιβάρυνσης λογισμικού — η προσωρινή μνήμη μπλοκ του CNC είναι άδεια. Αυτό προκαλεί μια στιγμιαία πτώση τροφοδοσίας (μια ακουστική και ορατή διακοπή στην κίνηση κοπής) γνωστή ως "τραύλισμα DNC". Για επιφάνειες ακριβείας, αυτό το τραύλισμα δημιουργεί ορατά σημάδια.

Απομακρυσμένη προσωρινή μνήμη:Ο κεντρικός υπολογιστής πραγματοποιεί λήψη ολόκληρου του προγράμματος (ή μεγάλου μέρους του) στη μνήμη Remote Buffer στο A16B-2200-0918 με υψηλή ταχύτητα πριν ή κατά τη διάρκεια της κατεργασίας. Το CNC διαβάζει από το τοπικό buffer του — το οποίο είναι πάντα έτοιμο με δεδομένα — εξαλείφοντας την εξάρτηση χρονισμού του υπολογιστή. Ο τραυλισμός DNC εξαλείφεται. Η κατεργασία ακριβείας σε πλήρη προγραμματισμένη ταχύτητα τροφοδοσίας, ακόμη και με πολύ μεγάλα προγράμματα, διατηρείται χωρίς διακοπή.

Σενάρια εφαρμογής

Επεξεργασία μήτρας και καλουπιού ακριβείας:Ένα κέντρο κατεργασίας μήτρας και καλουπιού CNC της σειράς 16-B απαιτεί παροχή DNC μεγάλων αρχείων διαδρομής εργαλείων (εκατοντάδες χιλιάδες μπλοκ). Το τυπικό DNC παράγει μη αποδεκτά σημάδια στην επιφάνεια. Το Remote Buffer του A16B-2200-0918 παρέχει άψογη παροχή μπλοκ χωρίς τραυλισμό.

Σφάλμα πλακέτας γραφικών με αστοχία DNC:Ένα CNC της σειράς 16/18 χάνει ταυτόχρονα την ικανότητα γραφικού ελέγχου και την επικοινωνία DNC του Remote Buffer. Το A16B-2200-0918 αναγνωρίζεται. Η αντικατάσταση επαναφέρει και τις δύο λειτουργίες.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του A16B-2200-0910 (Option 1 Graphic + RS-232) και του A16B-2200-0918 (Option 1 Graphic + Remote Buffer);

Το A16B-2200-0910 εξυπηρετεί την προηγούμενη Σειρά 16 (μοντέλο F16), προσθέτοντας γραφικά και τυπική επικοινωνία RS-232C. Το A16B-2200-0918 εξυπηρετεί τη Σειρά 16-B (μοντέλο F16B), αναβαθμίζοντας την επικοινωνία από RS-232C σε Remote Buffer — μια διεπαφή DNC με buffer υψηλότερης ταχύτητας που εξαλείφει προβλήματα χρονισμού DNC. Τιμές A16B-2200-0918 στο , αντανακλώντας τη βελτιωμένη ικανότητα σε σχέση με τη βασική κάρτα προαιρετικών επιλογών.

Ε2: Το Core Exchange σημαίνει ότι η ελαττωματική πλακέτα πρέπει να επιστραφεί;

Ναί. "Απαιτείται ανταλλαγή πυρήνα" για το A16B-2200-0918. Παρέχεται μια ανταλλακτική πλακέτα και η ελαττωματική πλακέτα πρέπει να επιστραφεί ως πυρήνας. Η πίστωση ανταλλαγής μειώνει το καθαρό κόστος. Σε αντίθεση με την τυπική αγορά, η ανταλλαγή πυρήνα δεν είναι προαιρετική — η ελαττωματική μονάδα πρέπει να υποβληθεί.

Ε3: Εάν το A16B-2200-0918 αποτύχει, η λειτουργία DNC διακόπτεται εντελώς;

Εάν το υλικό Remote Buffer αποτύχει, η λειτουργία Remote Buffer DNC δεν είναι πλέον διαθέσιμη. Το CNC μπορεί να εξακολουθεί να υποστηρίζει τυπική επικοινωνία RS-232C μέσω άλλων θυρών. Το αν το CNC μπορεί να συνεχίσει να λειτουργεί σε λειτουργία υποβαθμισμένης DNC εξαρτάται από τη συγκεκριμένη διαμόρφωση του μηχανήματος και από το εάν υπάρχουν εναλλακτικές σειριακές θύρες για DNC τροφοδοσίας σταγόνας.

Ε4: Η αντικατάσταση του A16B-2200-0918 απαιτεί επανεισαγωγή παραμέτρου επικοινωνίας DNC;

Οι παράμετροι επικοινωνίας (ρυθμός baud, bit διακοπής, ισοτιμία, ρυθμίσεις απομακρυσμένης προσωρινής μνήμης) αποθηκεύονται στην κύρια παράμετρο SRAM του CNC — όχι στον πίνακα πρόσθετων δυνατοτήτων. Μετά την τοποθέτηση του ανταλλακτικού A16B-2200-0918, οι υπάρχουσες παράμετροι επικοινωνίας εφαρμόζονται ξανά αυτόματα. Επαληθεύστε την επικοινωνία DNC με μια δοκιμαστική μεταφορά προγράμματος πριν επιστρέψετε στην παραγωγή.

Ε5: Είναι το A16B-2200-0918 συμβατό και με μηχανήματα FANUC Series 18;

συμβατότητα με "συστήματα ελέγχου CNC της σειράς FANUC 16/18." Οι Σειρές 16 και 18 μοιράζονται την ίδια αρχιτεκτονική πλακέτας επιλογής και η υποδοχή Option 1 δέχεται τις ίδιες πλακέτες και στις δύο πλατφόρμες. Ο χαρακτηρισμός "F16B" στην καταχώριση του αναφέρεται στην οικογένεια πλατφορμών γενιάς 16/18 Β.
