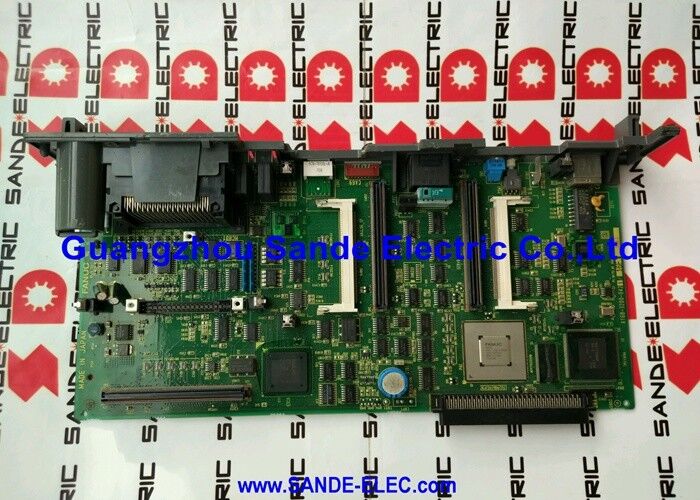

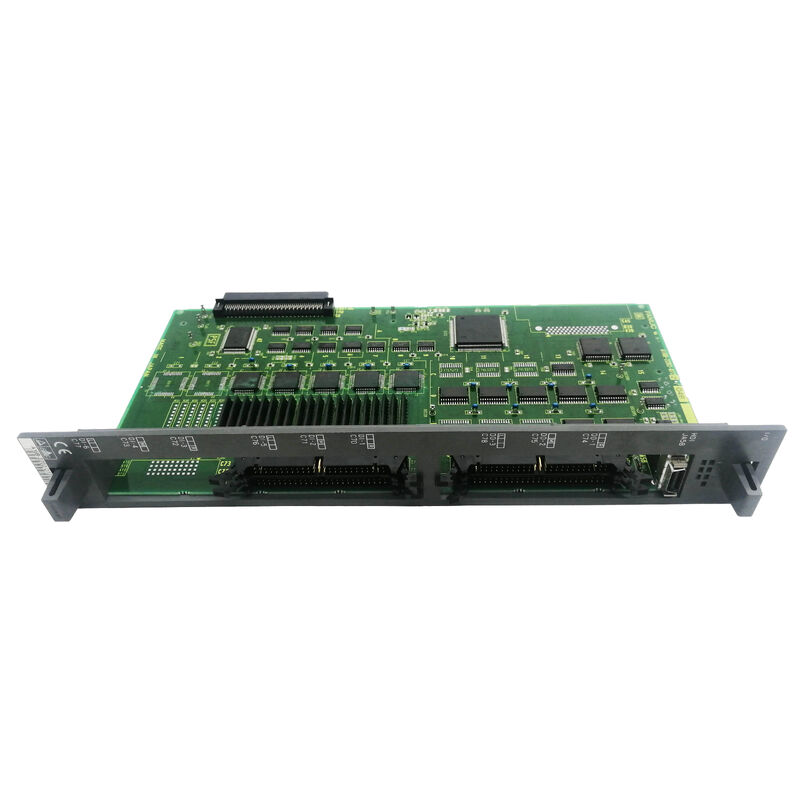

Α16Β-2200-0910 Fanuc PCB Board Α16Β22000910 AI6B-22OO-O9IO

A16B-2200-0910 | Πίνακας γραφικών FANUC Series 16 Option 1 — W/RS-232 / F-16 CNC / Επέκταση γραφικών / Υποδοχή επιλογής PCB

Επιλογή 1 — Η υποδοχή επέκτασης γραφικών και επικοινωνίας

Η αρχιτεκτονική CNC της σειράς 16 περιλαμβάνει προαιρετικές υποδοχές — καθορισμένες θέσεις στην κύρια πλακέτα όπου πρόσθετες κάρτες λειτουργιών επεκτείνουν το CNC πέρα ​​από τις βασικές του δυνατότητες. Το A16B-2200-0910 καταλαμβάνει την υποδοχή "Option 1" — μια συγκεκριμένη καθορισμένη θέση εντός του ελεγκτή Series 16.

Αυτός ο πίνακας συνδυάζει δύο ξεχωριστές επεκτάσεις σε μία κάρτα:

Βελτίωση γραφικών:Η κύρια CPU της σειράς 16 (A16B-2200-0900) παρέχει "βασική έξοδο CRT" — μια τυπική δυνατότητα προβολής. Ο πίνακας γραφικών Option 1 βελτιώνει αυτή τη λειτουργία εμφάνισης. Οι επιλογές γραφικών στα CNC της σειράς FANUC 16 συνήθως προσθέτουν: οθόνη υψηλότερης ανάλυσης, δυνατότητα έγχρωμης εμφάνισης (όπου υποστηρίζεται), οθόνη ελέγχου γραφικών διαδρομής εργαλείου και βελτιωμένες οθόνες διεπαφής χρήστη με γραφικά.

Επικοινωνία RS-232C:Το "W/RS232" προσδιορίζει μια ενσωματωμένη σειριακή διεπαφή RS-232C στην πλακέτα γραφικών. Αυτό προσθέτει ένα ή περισσότερα κανάλια επικοινωνίας RS-232C στο σύστημα CNC — που χρησιμοποιούνται για μεταφορά προγραμμάτων, λειτουργία DNC ή επικοινωνία εξωτερικής συσκευής.

Βασικές πληροφορίες προϊόντος

RS-232C στο πλαίσιο CNC

Η διεπαφή RS-232C στο A16B-2200-0910 εξυπηρετεί τις πρακτικές ανάγκες του μηχανουργείου:

Μεταφόρτωση/λήψη προγράμματος:Το CNC αποθηκεύει ανταλλακτικά προγράμματα σε SRAM (περιορισμένη χωρητικότητα). Το RS-232C επιτρέπει αμφίδρομη μεταφορά προγράμματος μεταξύ του CNC και ενός υπολογιστή — δημιουργία αντιγράφων ασφαλείας υπαρχόντων προγραμμάτων και φόρτωση νέων.

DNC (άμεσος αριθμητικός έλεγχος):Το RS-232C επιτρέπει τη ροή μεγάλων προγραμμάτων από έναν υπολογιστή απευθείας στο buffer προγράμματος του CNC κατά τη διάρκεια της κατεργασίας. Τα μεγάλα προγράμματα που υπερβαίνουν την αποθήκευση SRAM του CNC μπορούν να παρέχονται σε πραγματικό χρόνο μέσω DNC χωρίς περιορισμούς αποθήκευσης.

Σύνδεση εξωτερικής συσκευής:Οι περιφερειακές συσκευές — συσκευές ανάγνωσης γραμμωτού κώδικα, προσαρμογείς δικτύου ή προσαρμοσμένες συσκευές διεπαφής — μπορούν να συνδεθούν στη θύρα RS-232C για ενσωμάτωση εργαλειομηχανών πέρα ​​από τις τυπικές λειτουργίες CNC.

Σενάρια εφαρμογής

Σφάλμα επιλογής γραφικών CNC σειράς 16:Ένα CNC FANUC Series 16 χάνει τη λειτουργία γραφικού ελέγχου — ο χειριστής δεν μπορεί πλέον να επαληθεύσει οπτικά τις διαδρομές του εργαλείου πριν από την κοπή. Το A16B-2200-0910 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει τόσο τα γραφικά όσο και τη λειτουργία RS-232C.

Αποκατάσταση τροφοδοσίας προγράμματος DNC:Ένα CNC της σειράς 16 χάνει την επικοινωνία RS-232C — Η τροφοδοσία του προγράμματος DNC αποτυγχάνει, αναγκάζοντας τους χειριστές να φορτώνουν προγράμματα με μη αυτόματο τρόπο από την κάρτα μνήμης. Η λειτουργία RS-232C στο A16B-2200-0910 είναι το επιβεβαιωμένο σφάλμα. Η αντικατάσταση αποκαθιστά τη λειτουργία DNC.

FAQ

Ε1: Το A16B-2200-0910 λειτουργεί μόνο στη Σειρά 16-Α ή επίσης στη Σειρά 16-Β και τη Σειρά 18;

Η ονομασία "F16" στην περιγραφή ("PCB — OPTION 1 GRAPHIC F16") προσδιορίζει συγκεκριμένα τη Σειρά 16. Το εάν αυτή η πλακέτα είναι συμβατή με τη Σειρά 16-B (μεταγενέστερη παραγωγή υλικού) ή τη Σειρά 18 εξαρτάται από τις προδιαγραφές της υποδοχής υποδοχής επιλογής και την αναθεώρηση υλικού του CNC. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση συντήρησης FANUC Series 16 πριν την τοποθέτηση σε σύστημα Series 16-B ή Series 18.

Ε2: Ποιο είναι το πλεονέκτημα της οθόνης γραφικών που προσθέτει το A16B-2200-0910 στη βασική οθόνη A16B-2200-0900;

Η βασική κύρια CPU παρέχει "βασική έξοδο CRT" — τη βασική οθόνη που απαιτείται για την εμφάνιση προγράμματος και την επεξεργασία παραμέτρων. Η επιλογή γραφικών (A16B-2200-0910) επιτρέπει βελτιωμένα γραφικά — συνήθως περιλαμβάνει γραφικό έλεγχο διαδρομής εργαλείου (οπτικοποίηση της διαδρομής κοπής από ένα πρόγραμμα G-code πριν ή κατά τη διάρκεια της μηχανικής κατεργασίας), που δεν υπάρχει στη βασική διαμόρφωση.

Ε3: Είναι η RS-232C στο A16B-2200-0910 η μόνη σειριακή θύρα στη σειρά 16-A CNC;

Η βασική κύρια πλακέτα (A16B-2200-0900) παρέχει ήδη κανάλια RS-232C για "φόρτωση/λήψη παραμέτρων ή τροφοδοσία σταγόνας". Το A16B-2200-0910 προσθέτει επιπλέον χωρητικότητα RS-232C — παρέχοντας περισσότερες θύρες για ταυτόχρονες συνδέσεις (PC για DNC, ξεχωριστή συσκευή για συλλογή δεδομένων, εξωτερική επικοινωνία) χωρίς κοινή χρήση μιας θύρας.

Ε4: Η αντικατάσταση του A16B-2200-0910 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Όχι. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM και FROM στην κύρια πλακέτα της CPU. Η προαιρετική κάρτα δεν περιέχει αποθηκευμένα δεδομένα CNC. Η αντικατάσταση του A16B-2200-0910 δεν επηρεάζει τα αποθηκευμένα δεδομένα μηχανικής κατεργασίας.
