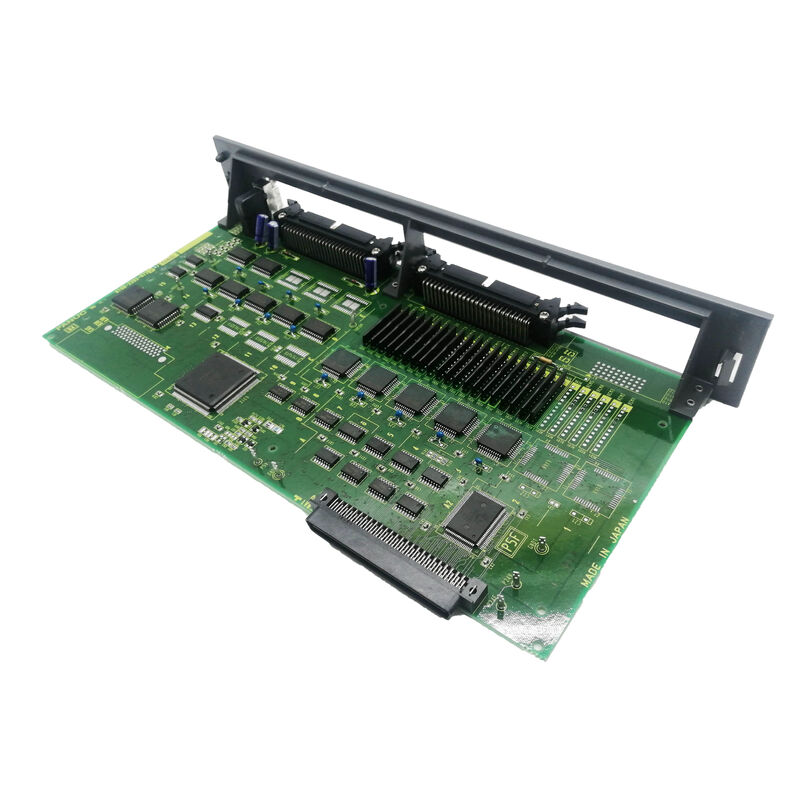

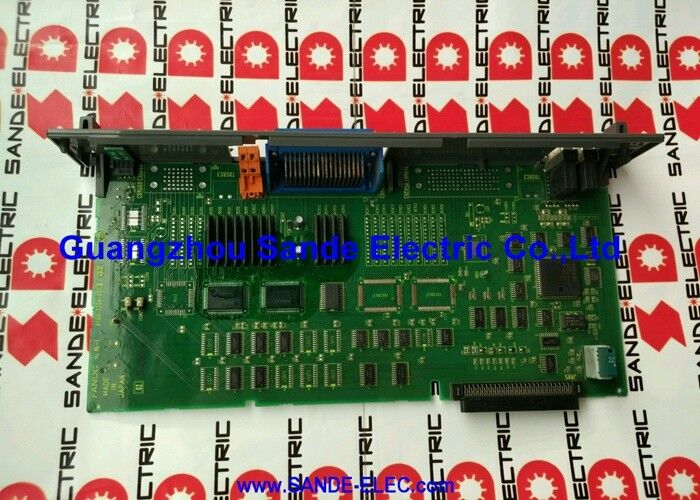

A16B-2200-0900 Fanuc PCB Board A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900 | FANUC Series 16-A Main CPU PCB — F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Series 16

Σειρά 16-A — Το πρώτο κύμα του σύγχρονου CNC της FANUC

Η CNC Electronics επιβεβαιώνει: "Κύρια κάρτα Fanuc A16B-2200-0900. Μέρος του πρώτου κύματος συστημάτων ελέγχου 16, 18 και 21. Αυτή η ΚΥΡΙΑ CPU είναι μία από τις πολλές που αποτελούν τη σειρά ελέγχου 16 Model A."

Το «πρώτο κύμα» είναι το βασικό πλαίσιο. Η Σειρά 16-Α ήταν η πρώτη γενιά Μοντέλου Α της Σειρά 16 CNC της FANUC — το αρχικό υλικό παραγωγής, πριν από την αναθεώρηση του Μοντέλου Β που ακολούθησε. Αυτά τα μηχανήματα αντιπροσώπευαν την ικανότητα CNC της FANUC κατά τη στιγμή της εισαγωγής τους: συμπαγής έλεγχος πολλαπλών αξόνων σε μια ενσωματωμένη αρχιτεκτονική κύριας πλακέτας.

Το "A" στο 16-A προσδιορίζει τη γενιά υλικού — το πρώτο μοντέλο της πλατφόρμας υλικού Series 16, που εξυπηρετεί διαμορφώσεις κέντρου κατεργασίας F-16M και κέντρου τόρνευσης F-16T από μια ενιαία κύρια πλακέτα CPU.

Βασικές Προδιαγραφές

Τι κάνει το A16B-2200-0900

Η CNC Electronics περιγράφει λεπτομερώς το πλήρες σετ λειτουργιών:

Έλεγχος σερβομηχανισμού 4 αξόνων:Οδηγεί έως και 4 άξονες σερβομηχανισμού μέσω διεπαφής τύπου Α ή τύπου Β. Και οι δύο τύποι διασύνδεσης συνδέουν την κύρια CPU με τους σερβοενισχυτές — Ο τύπος Α χρησιμοποιεί εντολές αναλογικής ταχύτητας. Ο τύπος Β χρησιμοποιεί μια σειριακή ψηφιακή διεπαφή (πρώιμος πρόδρομος του FSSB).

Ένας άξονας:Παρέχει την εντολή εντολής ταχύτητας άξονα και τη διεπαφή ανάδρασης για έναν κινητήρα ατράκτου.

Έξοδος οθόνης CRT:Παράγει το σήμα βίντεο για την οθόνη CRT του CNC — την οθόνη ενδείξεων του χειριστή για εμφάνιση προγράμματος, εισαγωγή παραμέτρων και διαγνωστικά.

Πληκτρολόγιο MDI:Διαχειρίζεται το πληκτρολόγιο MDI για χειροκίνητη εισαγωγή δεδομένων — εισαγωγή προγράμματος, αλλαγές παραμέτρων και χειροκίνητες λειτουργίες jog.

Επικοινωνία RS-232C:Παρέχει σειριακά κανάλια RS-232C για μεταφόρτωση/λήψη προγραμμάτων μεταξύ του CNC και ενός υπολογιστή και για "τροφοδοσία σταγόνων" (λειτουργία DNC όπου το πρόγραμμα μεταδίδεται από υπολογιστή κατά τη διάρκεια της μηχανικής κατεργασίας).

Ανατροφοδότηση γραμμικής κλίμακας:Πέρα από τους 4 κωδικοποιητές σερβοκινητήρα, η πλακέτα υποστηρίζει 4 εισόδους γραμμικής κλίμακας — επιτρέποντας τη μέτρηση θέσης απευθείας από τα slides του μηχανήματος για ανάδραση κλειστού βρόχου ανεξάρτητα από τον κωδικοποιητή κινητήρα.

Σενάρια εφαρμογής

16-Α βλάβη της κύριας πλακέτας CNC:Ένα κέντρο κατεργασίας FANUC Series 16-A χάνει τη λειτουργία CNC — χωρίς οθόνη, χωρίς έλεγχο άξονα. Το A16B-2200-0900 αναγνωρίζεται ως το σφάλμα της κύριας πλακέτας. Η αντικατάσταση αποκαθιστά την πλήρη λειτουργία CNC του F-16M.

Συντήρηση ανταλλαγής πυρήνων:Μια γραμμή παραγωγής με CNC της σειράς 16-A συμμετέχει στο πρόγραμμα ανταλλαγής πυρήνων της MRO Electric — οι πλακέτες A16B-2200-0900 ανταλλάσσονται με ανακαινισμένες μονάδες βάσει ενός κυλιόμενου προγράμματος συντήρησης.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ των διαμορφώσεων F-16M (κατεργασία) και F-16T (περιστροφή) στην ίδια πλακέτα A16B-2200-0900;

Το υλικό A16B-2200-0900 είναι το ίδιο και για το F-16M και για το F-16T. Η διάκριση βρίσκεται στο λογισμικό του συστήματος CNC — οι μονάδες FROM που είναι φορτωμένες με λογισμικό κέντρου μηχανουργικής κατεργασίας (κύκλοι με κωδικό G για φρεζάρισμα) έναντι λογισμικού κέντρου τόρνευσης (κύκλοι με κωδικό G για τόρνευση). Οι μονάδες SMD και το υλικό της πλακέτας βάσης εξυπηρετούν και τις δύο διαμορφώσεις.

Ε2: Τι σημαίνει "Διεπαφή Τύπου Α ή Τύπου Β" για τους 4 άξονες;

Ο τύπος Α είναι μια διεπαφή εντολών αναλογικής ταχύτητας — η κύρια CPU στέλνει μια αναλογική τάση ±10 V που αντιπροσωπεύει την εντολή ταχύτητας σε κάθε ενισχυτή κίνησης άξονα. Ο τύπος Β είναι μια σειριακή ψηφιακή διεπαφή — ένας πρώιμος ψηφιακός σερβοδιαύλου FANUC που χρησιμοποιεί σειριακό πρωτόκολλο. Ο συγκεκριμένος τύπος διεπαφής σε ένα δεδομένο μηχάνημα καθορίζεται από τους εγκατεστημένους σερβομηχανισμούς. Και οι δύο είναι τεχνολογίες διασύνδεσης προ-FSSB (προ-οπτικής ίνας).

Ε3: Είναι το A16B-2200-0900 το ίδιο με το A16B-2202-0860 (κύρια CPU της σειράς 18-B);

Το No. A16B-2200-0900 είναι η κύρια CPU της σειράς 16-A — μια παλαιότερη γενιά υλικού Μοντέλου Α για την πλατφόρμα Series 16. Το A16B-2202-0860 είναι η κύρια CPU της Series 18-B — η νεότερη γενιά του Model B για την πλατφόρμα Series 18. Διαφορετικές σειρές υλικού (A16B-2200 vs A16B-2202), διαφορετικές γενιές CNC (Μοντέλο Α ​​έναντι Μοντέλου Β), μη εναλλάξιμα.

Ε4: Η αντικατάσταση του A16B-2200-0900 απαιτεί επαναφόρτωση παραμέτρων;

Οι παράμετροι CNC βρίσκονται σε μονάδες SRAM. Εάν οι μονάδες SRAM είναι άθικτες και μεταφερθούν στην ανταλλακτική πλακέτα, διατηρούνται όλες οι παράμετροι. Εάν χαθούν τα δεδομένα SRAM, πρέπει να γίνει επαναφορά των παραμέτρων από το αντίγραφο ασφαλείας. Πάντα να δημιουργείτε αντίγραφα ασφαλείας όλων των παραμέτρων πριν από οποιαδήποτε συντήρηση της κύριας πλακέτας.
