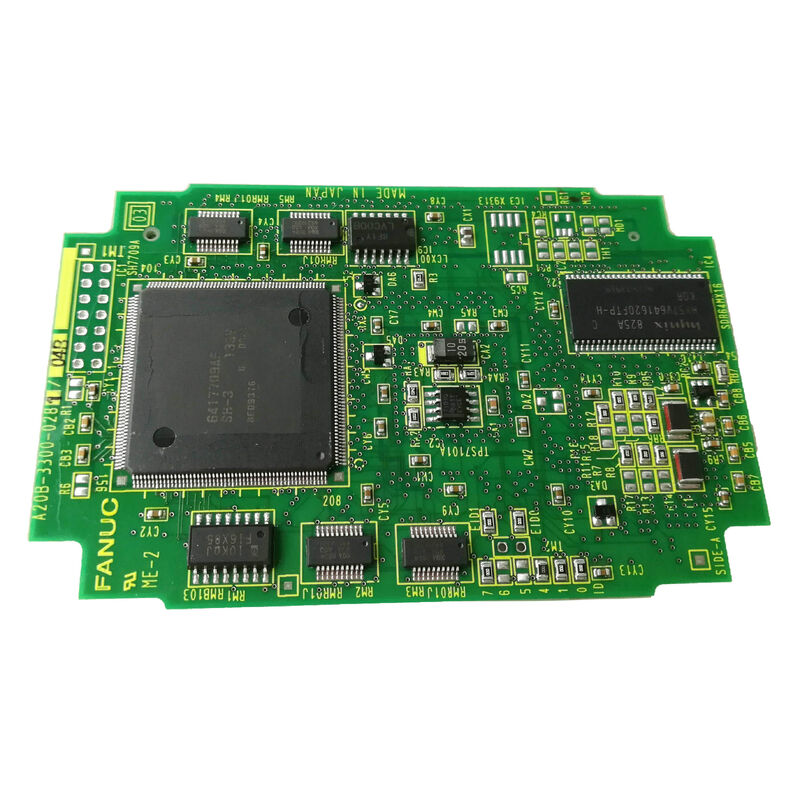

FANUC A20B-3300-0240 | Μονάδα Ελέγχου Servo FSSB 8-Άξονων Σειράς i-B — CNC Σειράς 16i / 18i / 21i / 0i

Αριθμός Εξαρτήματος: A20B-3300-0240

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Ελέγχου Servo FSSB — Πλακέτα Επέκτασης Σειράς i-B 8-Άξονων

Χωρητικότητα Άξονων: Έως 8 άξονες

Διεπαφή: FSSB (Οπτική Διεπαφή Σερβοκινητήρα)

Οκτώ Άξονες, Μία Πλακέτα Επέκτασης

Το A20B-3300-0240 είναι η μονάδα ελέγχου servo FSSB 8-άξονων για τα CNC της σειράς i-B της FANUC — η πλακέτα επέκτασης που διαχειρίζεται τον έλεγχο των σερβοκινητήρων για έως και οκτώ ελεγχόμενους άξονες από μία μόνο πλακέτα τοποθετημένη στην κύρια πλακέτα CPU της σειράς i-B. Χρησιμοποιεί το FSSB (Οπτική Διεπαφή Σερβοκινητήρα) για επικοινωνία με τους ενισχυτές servo σε πραγματικό χρόνο, μεταδίδοντας εντολές ταχύτητας και θέσης στους οδηγούς και λαμβάνοντας ανατροφοδότηση από τον κωδικοποιητή σε κάθε κύκλο ελέγχου.

Η σειρά A20B-3300 καλύπτει τις πλακέτες επέκτασης servo για τους ελεγκτές CNC της σειράς i-B (16i-B, 18i-B, 21i-B). Κάθε πλακέτα διαχειρίζεται την επικοινωνία των σερβοκινητήρων μέσω ενός ή περισσοτέρων οπτικών καναλιών FSSB, με τον αριθμό των αξόνων και των καναλιών FSSB να διαφέρει ανάλογα με τον τύπο της μονάδας. Το A20B-3300-0240 υποστηρίζει έως και 8 άξονες — η υψηλότερη χωρητικότητα αξόνων στην τυπική σειρά μονής πλακέτας για αυτή τη γενιά CNC.

Εντός της οικογένειας A20B-3300, γειτονικοί αριθμοί εξαρτημάτων αντιμετωπίζουν διαφορετικές διαμορφώσεις χωρητικότητας αξόνων:

Η σωστή μονάδα για ένα συγκεκριμένο CNC εξαρτάται από την διαμορφωμένη χωρητικότητα αξόνων και αν απαιτείται έλεγχος servo HRV (High Response Vector). Επιβεβαιώστε τον αριθμό εξαρτήματος της εγκατεστημένης πλακέτας από την ετικέτα της πριν παραγγείλετε αντικατάσταση.

FSSB και η Αρχιτεκτονική i-B

Το FSSB αντικατέστησε την παράλληλη καλωδίωση PWM των προηγούμενων γενεών οδηγών FANUC με μια αλυσίδα οπτικών καλωδίων που συνδέει το CNC με τους ενισχυτές servo του. Κάθε κανάλι FSSB από το A20B-3300-0240 συνδέεται σε μια αλυσίδα ενισχυτών servo, με κάθε ενισχυτή να αναγνωρίζεται από τη θέση του στην αλυσίδα. Η οπτική σύνδεση παρέχει ανοσία σε θόρυβο στο περιβάλλον υψηλής ηλεκτρομαγνητικής παρεμβολής μέσα σε ένα ντουλάπι μηχανής CNC.

Η μονάδα συνδέεται στην κύρια πλακέτα CPU της σειράς i-B δίπλα στην μονάδα επεξεργαστή CPU, τις μονάδες DIMM μνήμης (FROM και SRAM) και την μονάδα γραφικών οθόνης. Μαζί αυτές οι πλακέτες επέκτασης αποτελούν τον πλήρη ελεγκτή CNC. Το A20B-3300-0240 δεν περιέχει παραμέτρους CNC — όλες οι διαμορφώσεις αξόνων και οι παράμετροι servo βρίσκονται στην μονάδα SRAM και την μνήμη του CNC που υποστηρίζεται από μπαταρία.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Εμφανίζονται συναγερμοί FSSB σε πολλούς άξονες ταυτόχρονα μετά την επανατοποθέτηση αυτής της μονάδας. Τι πρέπει να ελεγχθεί;

Οι συναγερμοί FSSB πολλαπλών αξόνων μετά τον χειρισμό της μονάδας υποδεικνύουν πρώτα τη σύνδεση της μονάδας στην κύρια πλακέτα CPU — μια οριακή επαφή σε οποιοδήποτε pin του ακροδέκτη της μονάδας προκαλεί ακριβώς αυτό το σύμπτωμα. Αφαιρέστε εντελώς τη μονάδα, ελέγξτε τον ακροδέκτη για λυγισμένα ή μολυσμένα pins, επανατοποθετήστε σταθερά και δοκιμάστε ξανά. Εάν οι συναγερμοί επιμένουν, ελέγξτε τις συνδέσεις των οπτικών καλωδίων FSSB στις οπτικές θύρες της μονάδας για μόλυνση ή ζημιά.

Ε2: Μπορεί το A20B-3300-0240 (8-άξονες) να λειτουργήσει σε ένα CNC που χρησιμοποιεί μόνο 6 άξονες;

Ναι. Η μονάδα υποστηρίζει έως και 8 άξονες, αλλά δεν απαιτεί να εκχωρηθούν και οι 8. Σε ένα CNC διαμορφωμένο για 6 άξονες, οι δύο αχρησιμοποίητες θέσεις αξόνων FSSB απλώς παραμένουν μη εκχωρημένες στον πίνακα παραμέτρων αξόνων του CNC. Η μονάδα λειτουργεί κανονικά με λιγότερους από τη μέγιστη διαμορφωμένη χωρητικότητα αξόνων.

Ε3: Η αντικατάσταση αυτής της μονάδας απαιτεί επανεισαγωγή παραμέτρων;

Το A20B-3300-0240 δεν περιέχει παραμέτρους CNC. Όλες οι παράμετροι των σερβοκινητήρων βρίσκονται στην μνήμη SRAM και FROM του CNC. Μετά την εγκατάσταση μιας μονάδας αντικατάστασης, το CNC διαβάζει κανονικά τις παραμέτρους του κατά την εκκίνηση. Δεν απαιτείται επανεισαγωγή παραμέτρων για μια αντικατάσταση ίδιας μονάδας, εφόσον το αρχικό περιεχόμενο της SRAM είναι άθικτο.

Ε4: Ποια είναι η διαφορά μεταξύ του τυπικού A20B-3300-0240 και της παραλλαγής HRV A20B-3300-0248;

Το A20B-3300-0248 είναι η παραλλαγή HRV (High Response Vector), η οποία υποστηρίζει υψηλότερο ρυθμό ανανέωσης του βρόχου servo για πιο άμεση απόκριση ελέγχου άξονα — ιδιαίτερα σχετικό για εφαρμογές μηχανουργικής κατεργασίας υψηλής ταχύτητας. Το 0240 είναι η τυπική παραλλαγή. Και οι δύο συνδέονται στην ίδια κύρια πλακέτα CPU της σειράς i-B. Η σωστή παραλλαγή καθορίζεται από τη διαμόρφωση του λογισμικού servo του CNC — ο έλεγχος HRV απαιτεί τη μονάδα HRV και τις αντίστοιχες παραμέτρους λογισμικού servo.

Ε5: Από πού προμηθεύεται το A20B-3300-0240;

Η αγορά ανταλλακτικών και πλεονασμάτων για CNC FANUC διαθέτει μονάδες servo της σειράς A20B-3300. Τόσο το 0240 όσο και οι στενά σχετιζόμενες παραλλαγές διαπραγματεύονται ενεργά λόγω της μεγάλης εγκατεστημένης βάσης μηχανών 16i/18i/21i που εξακολουθούν να παράγονται. Επιβεβαιώστε το ακριβές επίθημα (0240) από την ετικέτα της εγκατεστημένης μονάδας — μην αποδεχτείτε έναν γειτονικό αριθμό χωρίς να επαληθεύσετε τη χωρητικότητα αξόνων και τη συμβατότητα HRV. Ζητήστε λειτουργική δοκιμή σε συμβατό σύστημα δοκιμών CNC πριν αποδεχτείτε οποιαδήποτε μονάδα ανταλλαγής.
