Χρησιμοποιημένο FANUC A20B-3300-0225 A20B33000225 A2OB-33OO-O225

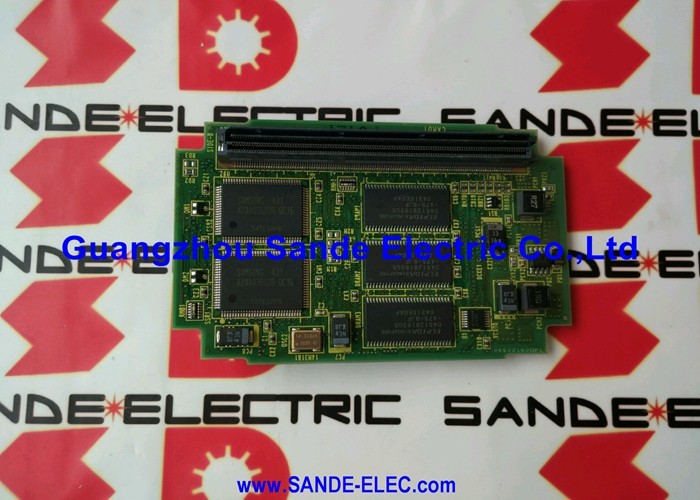

FANUC A20B-3300-0225 ∙ ∙ i Series Main CPU Board ∙ Master PCB για την σειρά 16i / 18i / 21i CNC

Αριθμός μέρους:Α20Β-3300-0225

Διασταυρούμενη αναφορά:Α20Β33000225

Παρασκευαστής:FANUC Ltd. (Ιαπωνία)

Τύπος προϊόντος:Κύρια πλακέτα CPU i Series Master PCB

Σειρά προϊόντων:Α20Β-3300

Η κύρια επιφάνεια ελέγχου της σειράς i

Η A20B-3300-0225 είναι η κύρια πλακέτα CPU ̇ το κύριο PCB ̇ για τα συστήματα CNC των σειρών FANUC 16i, 18i και 21i.που φιλοξενεί όλες τις ενότητες plug-in που μαζί αποτελούν τον πλήρη ελεγκτή CNC: η μονάδα επεξεργαστή CPU, οι μονάδες μνήμης FROM/SRAM DIMM, η μονάδα FSSB servo, η μονάδα γραφικών και τυχόν πίνακες επιλογής που είναι τοποθετημένοι στο χειριστήριο.

Η ίδια η κύρια πλακέτα δεν εκτελεί την επεξεργασία CNC, που είναι ο ρόλος της μονάδας CPU plug-in που είναι τοποθετημένη πάνω της.Η κύρια πλακέτα παρέχει τη διασύνδεση πίσω πλάνο που επιτρέπει σε όλες τις μονάδες plug-in να επικοινωνούν, διανέμει τις τάσεις τροφοδοσίας σε κάθε μονάδα και παρέχει τις εξωτερικές διεπαφές συνδέσμων (bus κίνησης, I/O, οθόνη) που συνδέουν τον έλεγχο με το υπόλοιπο μηχάνημα.

Όταν η κύρια πλακέτα αποτυγχάνει, συνήθως λόγω βλάβης του συνδετήρα πίσω, ενός σπασμένου ίχνη PCB ή ενός αποτυχημένου κυκλώματος διεπαφής, ολόκληρο το έλεγχο CNC περνά εκτός λειτουργίας.Αντικατάσταση της κύριας πλακέτας απαιτεί προσεκτική μεταφορά όλων των αρχικών μονάδες plug-in στην νέα πλακέτα, ακολουθείται από firmware και επαναφόρτωση παραμέτρων.

Τι πρέπει να φορτώσετε μετά την αντικατάσταση

Το A20B-3300-0225 είναι μια πλακέτα υλικού ∙ δεν αποθηκεύει λογισμικό ή παραμέτρους CNC.πρέπει να επαληθευτούν ή να επαναφορτωθούν τα ακόλουθα::

• Από περιεχόμενο: Εάν η αρχική μονάδα FROM DIMM μεταφερθεί άθικτη, το firmware διατηρείται.
• Περιεχόμενο SRAM: Εάν η αρχική μονάδα SRAM μεταφερθεί και διατηρηθεί η εφεδρική μπαταρία κατά τη διάρκεια της ανταλλαγής, οι παραμέτροι και τα προγράμματα διατηρούνται.Όλες οι παραμέτρους και τα προγράμματα πρέπει να επαναφορτωθούν από το backup.
• Σκάλα PMC: Επαναφορτώνεται από το αντίγραφο ασφαλείας σε περίπτωση απώλειας του περιεχομένου της SRAM.

Ένα πλήρες αντίγραφο ασφαλείας δεδομένων πριν από την αφαίρεση είναι απαραίτητο πριν από την αντικατάσταση της κύριας πλακέτας.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Το A20B-3300-0225 αναφέρεται ως χρησιμοποιημένο και δοκιμασμένο.

Μια χρησιμοποιημένη πλακέτα που αφαιρείται από ένα μη χρησιμοποιημένο CNC και δοκιμάζεται για τη λειτουργικότητά της σε συμβατή εξέδρα δοκιμών είναι μια πρακτική επιλογή αντικατάστασης,ειδικότερα για έναν τύπο πλάκας που η αγορά ανταλλαγών CNC κατέχει σε όγκοΗ δοκιμή θα πρέπει να επιβεβαιώνει ότι οι συνδέσεις του πίσω επιπέδου είναι άθικτες, τα εξωτερικά κυκλώματα διεπαφής είναι λειτουργικά και ότι η πλακέτα τροφοδοτείται σωστά με τις ενότητες σύνδεσης.Ζητείτε από τον προμηθευτή τεκμηρίωση δοκιμής πριν αποδεχτείτε το πλάνο.

Ε2: Η πλακέτα αντικατάστασης έχει εγκατασταθεί, αλλά δεν αναγνωρίζονται αρκετές μονάδες σύνδεσης.

Η μη αναγνώριση των συσσωρευτικών μονάδων μετά την αντικατάσταση της κύριας πλακέτας προκαλείται σχεδόν πάντα από ελλιπή τοποθέτηση των μονάδων στις υποδομές της νέας πλακέτας.Η θέση της τρύπας DIMM και των συνδέσμων άκρων του A20B-3300 είναι μηχανικά σφιχτή. Αφαιρέστε και επανατοποθετήστε κάθε μονάδα σταθερά. Εάν μια μονάδα επιβεβαιωθεί ότι έχει τοποθετηθεί σωστά αλλά δεν αναγνωρίζεται ακόμη, το κύκλωμα διεπαφής του πίσω πλάτους της κύριας πλακέτας για την εν λόγω θέση μπορεί να είναι ελαττωματικό.

Ε3: Η μονάδα SRAM μεταφέρθηκε με το CNC απενεργοποιημένο.

Η απενεργοποίηση της μονάδας SRAM ∙ έστω και για σύντομο χρονικό διάστημα ∙ κινδυνεύει με απώλεια παραμέτρων εάν η μπαταρία SRAM είναι χαμηλή.η ασφαλέστερη μέθοδος είναι να διατηρείται η τάση της μπαταρίας που τροφοδοτείται στην SRAM ανά πάσα στιγμή κατά τη διάρκεια της ανταλλαγήςΑν οι παραμέτροι χάθηκαν, επαναφέρετε από το αντίγραφο ασφαλείας που λήφθηκε πριν από την αλλαγή της πλακέτας.

Ε4: Είναι ο A20B-3300-0225 εναλλάξιμος με άλλες παραλλαγές του A20B-3300 (π.χ. 0226, 0227);

Οι παρακείμενες παραλλαγές A20B-3300 είναι συνήθως διαδοχικές αναθεωρήσεις υλικού της ίδιας κυριαρχικής πλακέτας.Μικρές διαφορές στην αναθεώρηση των κατασκευαστικών στοιχείων ή στη διάταξη PCB γενικά δεν επηρεάζουν τη λειτουργική συμβατότητα- Επαναβεβαιώστε με έναν ειδικό FANUC αν η ακριβής παραλλαγή είναι κρίσιμη για την συγκεκριμένη κατάσταση παραγωγής CNC.

Ε5: Από πού προέρχεται αξιόπιστα ένα χρησιμοποιημένο A20B-3300-0225;

Οι εταιρείες επισκευής CNC της σειράς i της FANUC και οι έμποροι παλαιών εξαρτημάτων διατηρούν χρησιμοποιημένες κυριότερες πλακέτες A20B-3300 σε απόθεμα ανταλλαγής.Ο όγκος των μηχανών 16i/18i/21i που έχουν απομακρυνθεί από την παραγωγή παρέχει σταθερό εφοδιασμό. Ελέγξτε αν η συγκεκριμένη παραλλαγή 0225 είναι διαθέσιμη οι παρακείμενοι αριθμοί ενδέχεται να έχουν διαφορετικές θέσεις συνδέσμων ή αναθεωρήσεις υλικού.Η λειτουργική δοκιμή σε συσκευή δοκιμής συμβατή με τις απαιτήσεις 16i/18i/21i είναι το πιο σημαντικό βήμα διασφάλισης της ποιότητας.
