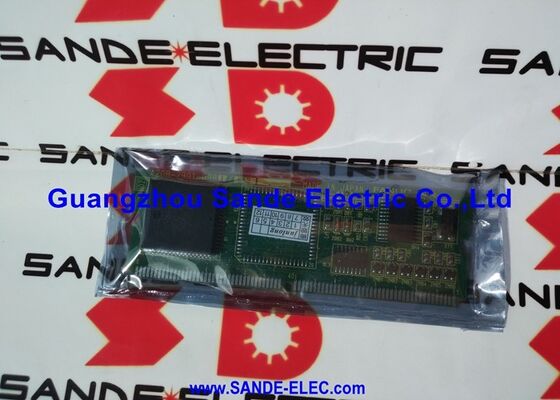

1 PC Νέο Fanuc A20B-3300-0161 Πίνακας PCB A20B33000161 A2OB-33OO-O161

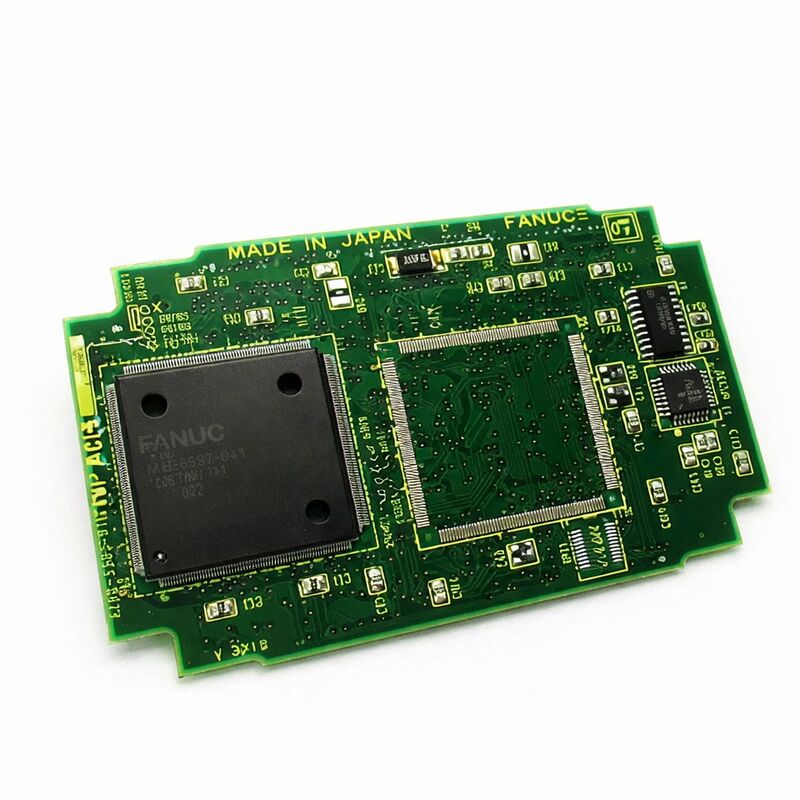

FANUC A20B-3300-0161 | Μονάδα Ελέγχου Οθόνης CRT Link — Σειρά A20B-3300, Πλακέτα Οθόνης Πίνακα Ελέγχου CNC, A350-3300-T166, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-3300-0161 είναι η μονάδα ελέγχου οθόνης CRT Link — η πλακέτα που βρίσκεται στη σύνδεση μεταξύ του κόσμου επεξεργασίας του CNC και του οπτικού κόσμου του χειριστή.

Κάθε τιμή παραμέτρου, γραμμή προγράμματος, μετατόπιση εργαλείου, μήνυμα συναγερμού, ένδειξη συντεταγμένων και γραφική οθόνη που εμφανίζεται στην οθόνη χειριστή ενός CNC FANUC περνά μέσα από αυτήν τη μονάδα πριν φτάσει στην οθόνη. Χωρίς τη σωστή λειτουργία της, ο χειριστής είναι ουσιαστικά τυφλός στην κατάσταση του CNC — μια κατάσταση που, ανάλογα με τον τύπο του μηχανήματος και τη λειτουργία, μπορεί να κυμαίνεται από μια ενόχληση έως μια διακοπή παραγωγής.

Η ονομασία "CRT Link" στην επίσημη περιγραφή αντικατοπτρίζει την αρχιτεκτονική της πλακέτας. Αντί η κύρια CPU του CNC να παράγει απευθείας το σήμα βίντεο, η A20B-3300-0161 λαμβάνει δεδομένα οθόνης από την κύρια CPU μέσω μιας εσωτερικής σύνδεσης διαύλου (η διεπαφή CRT link) και χειρίζεται όλο τον χρονισμό, την παραγωγή σήματος βίντεο και την ανανέωση της οθόνης με τα δικά της κυκλώματα.

Αυτός ο διαχωρισμός είναι λειτουργικά πολύτιμος: η ανανέωση της οθόνης πρέπει να συμβαίνει συνεχώς και σε ακριβή χρονικά διαστήματα για να διατηρείται μια σταθερή, χωρίς τρεμόπαιγμα εικόνα — αλλά αυτές οι απαιτήσεις χρονισμού συγκρούονται με τις απαιτήσεις του κύκλου ελέγχου του ίδιου του CNC.

Μια αποκλειστική μονάδα οθόνης επιλύει αυτή τη σύγκρουση, δίνοντας στη λειτουργία οθόνης τους δικούς της πόρους επεξεργασίας.

Η οικογένεια A20B-3300 καλύπτει τη γκάμα μονάδων οθόνης της FANUC σε πολλαπλές γενιές CNC και τύπους οθονών. Εντός αυτής της οικογένειας, διαφορετικές παραλλαγές χειρίζονται διαφορετικές διαμορφώσεις οθόνης: μονόχρωμη έναντι έγχρωμης, διαφορετικά μεγέθη οθόνης (7,2 ιντσών, 9,5 ιντσών, 10,4 ιντσών), μόνο χαρακτήρες έναντι δυνατότητας γραφικών και με Ethernet έναντι χωρίς Ethernet.

Η A20B-3300-0161 είναι μια συγκεκριμένη παραλλαγή εντός αυτής της γκάμας, αναγνωρίσιμη από την αντίστοιχη αναφορά της A350-3300-T166, η οποία εμφανίζεται επίσης στην τεκμηρίωση ανταλλακτικών της FANUC.

Βασικές Προδιαγραφές

Τι κάνει πραγματικά η A20B-3300-0161 — Η Αλυσίδα Σήματος Οθόνης

Η διαδρομή από τα δεδομένα του CNC σε αυτό που εμφανίζεται στην οθόνη περιλαμβάνει διάφορα βήματα επεξεργασίας που χειρίζεται η A20B-3300-0161:

Δημιουργία χαρακτήρων: Όταν το CNC χρειάζεται να εμφανίσει έναν αριθμό παραμέτρου, μια τιμή συντεταγμένων, ένα μήνυμα συναγερμού ή μια γραμμή προγράμματος, στέλνει κωδικούς χαρακτήρων (ASCII ή παρόμοιο) στη μονάδα οθόνης. Η μονάδα περιέχει ένα ROM γεννήτριας χαρακτήρων που αντιστοιχίζει αυτούς τους κωδικούς σε μοτίβα pixel.

Κάθε αλφαριθμητικός χαρακτήρας και σύμβολο που εμφανίζεται σε μια οθόνη CNC χαρακτήρων αποδίδεται από αυτό το κύκλωμα δημιουργίας χαρακτήρων στη μονάδα οθόνης.

Απόδοση γραφικών (για μονάδες οθόνης με δυνατότητα γραφικών): Για πιο προηγμένες παραλλαγές οθόνης που υποστηρίζουν γραφικές λειτουργίες — προσομοίωση τροχιάς εργαλείου, εμφάνιση κυματομορφής, τρισδιάστατες γραφικές αναπαραστάσεις — η μονάδα οθόνης περιέχει έναν αποκλειστικό επεξεργαστή γραφικών που αποδίδει γραφικά bitmap από δεδομένα συντεταγμένων που αποστέλλονται από την κύρια CPU του CNC.

Αυτή η επεξεργασία γραφικών θα κατανάλωνε σημαντικό εύρος ζώνης της κύριας CPU αν δεν εκφορτωνόταν στη μονάδα οθόνης.

Χρονισμός και συγχρονισμός οθόνης: Οι οθόνες CRT (και οι διάδοχοί τους LCD) απαιτούν ακριβή σήματα οριζόντιου και κάθετου συγχρονισμού για τη διατήρηση μιας σταθερής εικόνας.

Η μονάδα οθόνης παράγει αυτά τα σήματα χρονισμού και διασφαλίζει ότι τα δεδομένα βίντεο που εξέρχονται είναι συγχρονισμένα με αυτά, παράγοντας μια σταθερή, σωστά πλαισιωμένη εικόνα ανεξάρτητα από το τι κάνει η κύρια CPU του CNC.

Έξοδος σήματος βίντεο: Η μονάδα μετατρέπει τα ψηφιακά επεξεργασμένα δεδομένα οθόνης στο αναλογικό ή ψηφιακό σήμα βίντεο που είναι κατάλληλο για τη συνδεδεμένη μονάδα οθόνης — είτε πρόκειται για οθόνη CRT με αναλογική είσοδο RGB είτε για πάνελ LCD με ψηφιακή είσοδο σήματος.

Βλάβη Μονάδας Οθόνης — Πώς Εμφανίζεται και Τι Σημαίνει

Η βλάβη της A20B-3300-0161 εμφανίζεται με τρόπους που είναι άμεσα εμφανείς αλλά μερικές φορές παραπλανητικοί στις επιπτώσεις τους:

Κενή οθόνη: Ο οπίσθιος φωτισμός της οθόνης (αν είναι LCD) ή η υψηλή τάση του σωλήνα (αν είναι CRT) είναι ενεργός — μπορείτε να το ανιχνεύσετε από την αχνή λάμψη ή τη ζέστη — αλλά τίποτα δεν εμφανίζεται στην οθόνη.

Αυτό υποδηλώνει ότι το υλικό της οθόνης τροφοδοτείται αλλά δεν λαμβάνει έγκυρο σήμα βίντεο. Συνήθως προκαλείται από αποτυχία της μονάδας οθόνης.

Αλλοιωμένη ή παγωμένη οθόνη: Οι χαρακτήρες εμφανίζονται σε τυχαίες θέσεις, μπλοκ της οθόνης δείχνουν ακατανόητα μοτίβα, ή η οθόνη είναι παγωμένη σε μία εικόνα ενώ το CNC ανταποκρίνεται κανονικά στις εισόδους (μπορείτε να ακούσετε τον άξονα, τους άξονες να κινούνται κ.λπ.).

Αυτό υποδηλώνει ότι η μονάδα οθόνης λειτουργεί μερικώς, αλλά τα εσωτερικά της κυκλώματα έχουν βλάβη προκαλώντας λανθασμένη έξοδο.

Μερική αλλοίωση οθόνης: Ορισμένες περιοχές της οθόνης είναι σωστές (οι ετικέτες των softkey στο κάτω μέρος, για παράδειγμα) ενώ άλλες περιοχές δείχνουν αλλοιωμένα δεδομένα, ή ένας συγκεκριμένος τύπος οθόνης (γραφικά) είναι αλλοιωμένος ενώ οι οθόνες χαρακτήρων είναι σωστές.

Αυτή είναι μια χρήσιμη διαγνωστική ένδειξη: η αλλοίωση γραφικών με σωστή εμφάνιση χαρακτήρων υποδηλώνει βλάβη στα κυκλώματα επεξεργασίας γραφικών της μονάδας, όχι στη δημιουργία χαρακτήρων ή στη βασική έξοδο βίντεο.

Οθόνη κανονική σε ορισμένες οθόνες, κενή σε άλλες: Εάν οι βασικές οθόνες κατάστασης του CNC εμφανίζονται σωστά, αλλά η μετάβαση στην οθόνη γραφικής τροχιάς εργαλείου προκαλεί κενή οθόνη, τότε το τμήμα γραφικών της μονάδας οθόνης είναι ύποπτο.

Τι δεν αλλάζει όταν αντικαθίσταται η A20B-3300-0161

Ένα κρίσιμο σημείο για τον προγραμματισμό συντήρησης: η μονάδα ελέγχου οθόνης δεν αποθηκεύει καθόλου δεδομένα CNC. Καμία παράμετρος μηχανής, κανένα πρόγραμμα τεμαχίου, κανένα δεδομένο σκάλας PMC, καμία μετατόπιση εργαλείου — κανένα από αυτά δεν βρίσκεται στη μονάδα οθόνης. Είναι ένας επεξεργαστής οθόνης χωρίς κατάσταση. Η αντικατάστασή της δεν απαιτεί εφεδρική αντιγραφή δεδομένων και επαναφορά παραμέτρων.

Η μόνη ενέργεια μετά την αντικατάσταση είναι η επαλήθευση ότι η οθόνη εμφανίζεται σωστά σε όλους τους τύπους οθονών του CNC.

Αυτό διαφέρει από την αντικατάσταση μιας κύριας πλακέτας CPU ή μιας μονάδας SRAM, όπου απαιτούνται εκτενείς διαδικασίες εφεδρικής αντιγραφής και επαναφοράς δεδομένων.

Η αντικατάσταση μιας μονάδας οθόνης είναι από τις πιο απλές εργασίες επισκευής στη συντήρηση CNC της FANUC — αντικαταστήστε την πλακέτα, ενεργοποιήστε την, επιβεβαιώστε ότι η οθόνη λειτουργεί.

Συχνές Ερωτήσεις

Ε1: Οι άξονες και ο άτρακτος του CNC λειτουργούν κανονικά, αλλά η οθόνη είναι κενή. Αυτό επιβεβαιώνει ότι η A20B-3300-0161 έχει αποτύχει;

Μια κενή οθόνη με κατά τα άλλα λειτουργικούς άξονες και άτρακτο CNC υποδηλώνει έντονα βλάβη της μονάδας οθόνης — αλλά επιβεβαιώστε το ελέγχοντας πρώτα την τροφοδοσία και το καλώδιο της ίδιας της μονάδας οθόνης.

Η μονάδα οθόνης (LCD/CRT) έχει τις δικές της συνδέσεις τροφοδοσίας. εάν η τροφοδοσία της μονάδας οθόνης έχει αποτύχει, η οθόνη θα είναι σκοτεινή ανεξάρτητα από την κατάσταση της μονάδας οθόνης.

Εάν η μονάδα οθόνης επιβεβαιωθεί ότι τροφοδοτείται (οπίσθιος φωτισμός αναμμένος, μετατροπέας ενεργός για LCD) αλλά δεν εμφανίζει εικόνα, η μονάδα οθόνης είναι η επόμενη ύποπτη.

Μια γρήγορη επιβεβαίωση είναι να παρατηρήσετε εάν οι ενδείξεις LED του CNC στην κύρια πλακέτα δείχνουν κανονική κατάσταση λειτουργίας.

Ε2: Μπορεί η A20B-3300-0161 να αντικατασταθεί με την παρακείμενη παραλλαγή A20B-3300-0162;

Οι -0161 και -0162 είναι διαφορετικές πλακέτες εντός της οικογένειας μονάδων οθόνης A20B-3300 — χειρίζονται διαφορετικές διαμορφώσεις οθόνης ή γενιές CNC.

Δεν μπορούν να ανταλλαχθούν ελεύθερα. Η συγκεκριμένη μονάδα που απαιτείται καθορίζεται από την κύρια πλακέτα CPU στην οποία τοποθετείται και τη μονάδα οθόνης που συνδέεται στο σύστημα.

Συμβουλευτείτε το εγχειρίδιο σύνδεσης υλικού του CNC ή αντιστοιχίστε ακριβώς τον αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας. Η χρήση λανθασμένης παραλλαγής θα οδηγήσει σε μη λειτουργική οθόνη, ακόμη και αν η ίδια η πλακέτα είναι υγιής.

Ε3: Υπάρχει κίνδυνος για τα δεδομένα του CNC κατά την αντικατάσταση της μονάδας οθόνης;

Όχι. Η A20B-3300-0161 δεν αποθηκεύει δεδομένα ειδικά για τη μηχανή. Οι παράμετροι, τα προγράμματα, η σκάλα PMC και οι μετατοπίσεις βρίσκονται όλες στις μονάδες SRAM και FROM στην κύρια πλακέτα CPU, οι οποίες δεν επηρεάζονται από την αντικατάσταση της μονάδας οθόνης.

Απενεργοποιήστε πλήρως το CNC πριν αφαιρέσετε ή εγκαταστήσετε τη μονάδα οθόνης — αυτή είναι μια προφύλαξη ESD και ασφαλείας — αλλά δεν απαιτείται εφεδρική αντιγραφή δεδομένων ειδικά για αυτήν τη διαδικασία.

Ε4: Η οθόνη εμφανίζει κάποιο σωστό περιεχόμενο (softkeys, κεφαλίδες σελίδων), αλλά άλλα μέρη είναι αλλοιωμένα. Τι υποδηλώνει αυτό;

Η μερική αλλοίωση της οθόνης με κάποιο σωστό περιεχόμενο υποδηλώνει συνήθως βλάβη σε μια συγκεκριμένη υποενότητα του κυκλώματος της μονάδας οθόνης, αντί για πλήρη αποτυχία.

Εάν οι ετικέτες των softkey στο κάτω μέρος της οθόνης είναι σωστές, αλλά η κύρια περιοχή δεδομένων είναι αλλοιωμένη, η γεννήτρια χαρακτήρων για βασικά στοιχεία διεπαφής χρήστη λειτουργεί, αλλά το κύκλωμα εμφάνισης δεδομένων είναι ελαττωματικό.

Εάν οι οθόνες χαρακτήρων (παράμετροι, μετατοπίσεις, πρόγραμμα) είναι σωστές, αλλά η οθόνη γραφικών (τροχιά εργαλείου, κυματομορφή) είναι αλλοιωμένη, η υποενότητα απόδοσης γραφικών έχει αποτύχει.

Αυτά τα συμπτώματα επιβεβαιώνουν τη μονάδα οθόνης ως πηγή βλάβης και βοηθούν τα κέντρα επισκευής να διαγνώσουν ποιο συγκεκριμένο κύκλωμα πρέπει να αντιμετωπιστεί.

Ε5: Πώς πρέπει να χειρίζεται η A20B-3300-0161 κατά την αποθήκευση και τη μεταφορά για την αποφυγή ζημιών;

Η πλακέτα πρέπει να διατηρείται πάντα σε αντιστατική σακούλα όταν δεν είναι εγκατεστημένη — τόσο για αποθήκευση όσο και κατά τη μεταφορά.

Πρέπει να αποφεύγονται ακραίες θερμοκρασίες: αποθήκευση κάτω από -20°C ή πάνω από +60°C κινδυνεύει από ζημιά στους ημιαγωγούς και καταπόνηση των συγκολλήσεων από θερμικούς κύκλους.

Η πλακέτα δεν πρέπει να τοποθετείται με την όψη προς τα κάτω σε σκληρές επιφάνειες (ζημιά στα εξαρτήματα), να στοιβάζεται με άλλες πλακέτες χωρίς αντιστατικό αφρό μεταξύ τους (ζημιά επαφής και ESD), ή να αποστέλλεται σε συνηθισμένα χαρτόκουτα χωρίς αντιστατική συσκευασία (συσσώρευση στατικού φορτίου κατά τη μεταφορά).

Μια ειδικά κατασκευασμένη αντιστατική θωρακισμένη σακούλα μέσα σε ένα άκαμπτο χαρτόκουτο με αφρώδη επένδυση σε όλες τις πλευρές είναι η ελάχιστη αποδεκτή συσκευασία αποστολής.
