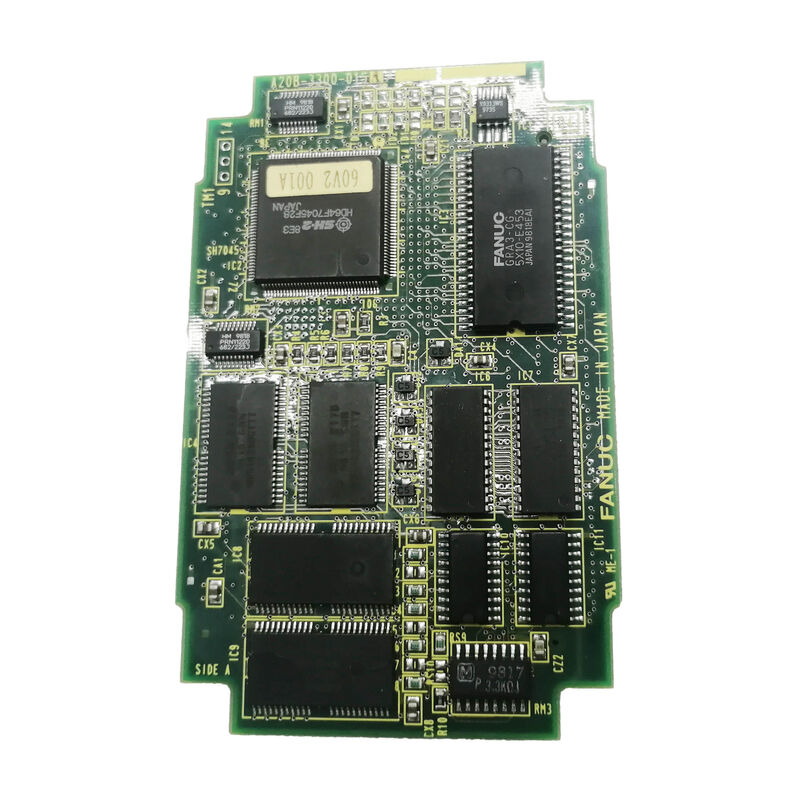

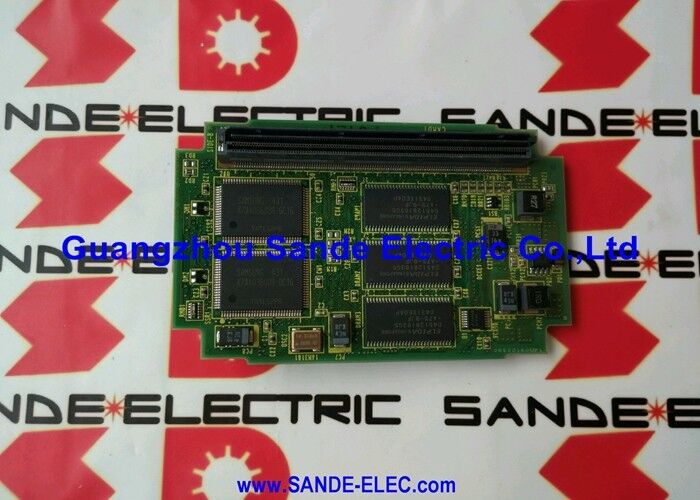

Η κάρτα ελέγχου οθόνης Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | 7.2-ιντσών μονόχρωμη μονάδα γραφικών — Σειρά 16i / 18i / 21i / 20i, Προέλευση Ιαπωνία

Αριθμός Εξαρτήματος: A20B-3300-0154

Κατασκευαστής:FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονόχρωμη Πλακέτα Ελέγχου Οθόνης Γραφικών (Κάρτα GPU)

Σειρά Πλακέτας: A20B-3300

Τύπος Οθόνης: 7.2-ιντσών STN μονόχρωμη LCD

Συμβατά Συστήματα:FANUC Σειρά 16i, 18i, 20i, 21i

Επισκόπηση

Το A20B-3300-0154 είναι η μονάδα επεξεργασίας γραφικών για την μονόχρωμη οθόνη LCD 7.2 ιντσών της FANUC, η οποία είναι τοποθετημένη σε CNC ελεγκτές Σειράς 16i, 18i, 20i και 21i. Είναι η αποκλειστική κάρτα GPU — μια πλακέτα plug-in που τοποθετείται στο πίσω μέρος της κύριας πλακέτας της σειράς i — υπεύθυνη για όλη την επεξεργασία γραφικών και την έξοδο απεικόνισης που παρέχεται στην μονόχρωμη οθόνη STN 7.2 ιντσών που είναι ορατή στον χειριστή στο μηχάνημα.

Κάθε οπτικό στοιχείο στη διεπαφή χειριστή του CNC περνάει από αυτήν την πλακέτα.

Η λίστα προγραμμάτων μηχανικής κατεργασίας, η απεικόνιση θέσης άξονα, το κείμενο συναγερμού, οι οθόνες παραμέτρων και η γραφική αναπαράσταση της διαδρομής εργαλείου αποδίδονται όλες από αυτήν τη μονάδα.

Η κύρια πλακέτα CPU χειρίζεται την εκτέλεση προγραμμάτων, την παρεμβολή κίνησης και την επεξεργασία PMC.

Αυτή η πλακέτα γραφικών χειρίζεται την ξεχωριστή εργασία μετατροπής αυτών των δεδομένων στην έξοδο dot-matrix που αποστέλλεται στην οθόνη LCD.

Ο διαχωρισμός της επεξεργασίας γραφικών σε μια αποκλειστική πλακέτα είναι ένα σκόπιμο μέρος της αρχιτεκτονικής της σειράς i της FANUC. Η CPU της κύριας πλακέτας δεν επιβαρύνεται με υπολογισμούς απόδοσης απεικόνισης — αυτοί εκτελούνται στο δικό της αποκλειστικό υλικό επεξεργασίας του A20B-3300-0154.

Αυτό επιτρέπει στον κύριο επεξεργαστή του CNC να διατηρεί σταθερή απόδοση παρεμβολής ανεξάρτητα από το τι συμβαίνει στην οθόνη.

Η πλακέτα τοποθετείται στην πίσω όψη της κύριας πλακέτας CPU, μέσα στο πλαίσιο με κίτρινο περίγραμμα της βασικής μονάδας της σειράς i.

Συνδέεται σε μια ειδική υποδοχή και ασφαλίζεται με τέσσερα κλιπ αποστάτη.

Η φυσική της θέση την προστατεύει από το περιβάλλον του μηχανήματος, ενώ παραμένει προσβάσιμη για αντικατάσταση όταν χρειάζεται.

Βασικές Προδιαγραφές

Τι Σημαίνει η Μονόχρωμη Οθόνη 7.2 ιντσών για τη Λειτουργία του Μηχανήματος

Η FANUC εξόπλισε πολλές από τις συμπαγείς μονάδες CNC της σειράς i με μονόχρωμες οθόνες LCD STN 7.2 ιντσών.

Η μονόχρωμη οθόνη χρησιμοποιεί ένα μονοχρωματικό πλέγμα — συνήθως λευκοί χαρακτήρες και γραφικά σε σκούρο φόντο — αντί για την έγχρωμη οθόνη με οπίσθιο φωτισμό που χρησιμοποιείται σε μεγαλύτερες διαμορφώσεις της σειράς i.

Αυτό διατηρεί τη μονάδα οθόνης συμπαγή και ταιριάζει σε περιβάλλοντα όπου η μικρή επιφάνεια είναι πιο σημαντική από την έγχρωμη απεικόνιση.

Ο χειριστής μπορεί να διαβάζει περιεχόμενα προγραμμάτων, να επεξεργάζεται προγράμματα εξαρτημάτων, να παρακολουθεί θέσεις άξονα, να ελέγχει και να ορίζει παραμέτρους και να ελέγχει μηνύματα συναγερμού. Για την απεικόνιση της διαδρομής εργαλείου, η μονόχρωμη οθόνη 7.2 ιντσών εμφανίζει γραφικά wire-frame της προγραμματισμένης διαδρομής — επαρκή για την επαλήθευση των τροχιών προγράμματος πριν από την κοπή.

Η μονάδα γραφικών χειρίζεται αυτήν την απόδοση: λαμβάνει τα δεδομένα διαδρομής εργαλείου από την κύρια CPU και τα μετατρέπει στο μονόχρωμο σήμα dot-matrix που εμφανίζει η οθόνη.

Όταν το A20B-3300-0154 αποτύχει, η οθόνη εμφανίζει συγκεκριμένα συμπτώματα.

Μια κενή οθόνη με το CNC να λειτουργεί κανονικά είναι το πιο συνηθισμένο. Ο οπίσθιος φωτισμός της οθόνης μπορεί να παραμένει αναμμένος — εμφανίζοντας μια αχνή λάμψη — αλλά δεν εμφανίζονται χαρακτήρες ή γραφικά, επειδή η μονάδα γραφικών δεν παράγει έξοδο.

Περιστασιακά εμφανίζεται μια μερική βλάβη στην οθόνη: κάποιο περιεχόμενο αποδίδεται ενώ άλλες περιοχές της οθόνης παραμένουν κενές. Αυτά τα μοτίβα βλάβης βοηθούν στη διάκριση μιας βλάβης της μονάδας γραφικών από μια βλάβη της μονάδας οθόνης.

Εγκατάσταση και Αφαίρεση της Μονάδας Γραφικών

Οι κύριες πλακέτες της σειράς i της FANUC χρησιμοποιούν μια τυποποιημένη μέθοδο τοποθέτησης για μονάδες plug-in. Το A20B-3300-0154 συγκρατείται στην κύρια πλακέτα με τέσσερα κλιπ αποστάτη τοποθετημένα στις γωνίες της πλακέτας. Για να αφαιρεθεί η πλακέτα, το νύχι κάθε κλιπ αποστάτη τραβιέται προς τα έξω για να απελευθερωθεί ο μηχανισμός ασφάλισης και η πλακέτα απομακρύνεται από την υποδοχή.

Η επανατοποθέτηση απαιτεί την ευθυγράμμιση του συνδετήρα της πλακέτας με την υποδοχή της κύριας πλακέτας και την πίεση προς τα κάτω μέχρι να ασφαλίσουν και τα τέσσερα κλιπ.

Η ευθυγράμμιση του συνδετήρα είναι κρίσιμη. Η υποδοχή είναι σχεδιασμένη για να αποτρέπει την αντίστροφη εισαγωγή, αλλά η πλακέτα πρέπει να πιέζεται πλήρως στην υποδοχή — η μερική εμπλοκή παράγει αναξιόπιστη επαφή που μπορεί να προκαλέσει διακοπτόμενες βλάβες στην οθόνη ακόμη και όταν η ίδια η πλακέτα είναι λειτουργική.

Μετά την εγκατάσταση, επαληθεύστε ότι και οι τέσσερις αποστάτες έχουν ασφαλίσει πριν κλείσετε τη βασική μονάδα και επαναφέρετε την τροφοδοσία.

Το A20B-3300-0154 είναι ειδικό για τη διαμόρφωση μονόχρωμης οθόνης 7.2 ιντσών. Η FANUC παρήγαγε διαφορετικές παραλλαγές μονάδων γραφικών για διαφορετικούς τύπους οθονών — 9.5 ιντσών μονόχρωμη, 9.5 ιντσών έγχρωμη, 10.4 ιντσών έγχρωμη. Αυτές οι μονάδες δεν είναι εναλλάξιμες.

Η σωστή μονάδα πρέπει να ταιριάζει με τη μονάδα οθόνης που χρησιμοποιείται στο μηχάνημα.

Συχνές Ερωτήσεις

Ε1: Η οθόνη είναι εντελώς σκοτεινή εκτός από τη λάμψη του οπίσθιου φωτισμού. Οι συναγερμοί CNC είναι φυσιολογικοί και το μηχάνημα λειτουργεί. Είναι αυτό το A20B-3300-0154;

Μια σκοτεινή οθόνη με ενεργό οπίσθιο φωτισμό και κανονική λειτουργία CNC είναι το χαρακτηριστικό μοτίβο βλάβης της μονάδας γραφικών.

Η ίδια η οθόνη λαμβάνει τροφοδοσία (εξ ου και ο οπίσθιος φωτισμός), αλλά τα δεδομένα γραφικών από την πλακέτα οθόνης απουσιάζουν.

Ελέγξτε πρώτα τον συνδετήρα μεταξύ της μονάδας γραφικών και της κύριας πλακέτας — ένας μερικώς τοποθετημένος συνδετήρας παράγει ακριβώς αυτό το σύμπτωμα.

Εάν ο συνδετήρας επιβεβαιωθεί ότι είναι τοποθετημένος, αντικαταστήστε τη μονάδα γραφικών.

Ε2: Μπορεί το A20B-3300-0154 να χρησιμοποιηθεί με μια μονόχρωμη οθόνη 9.5 ιντσών;

Όχι. Το A20B-3300-0154 ταιριάζει με τη διαμόρφωση μονόχρωμης οθόνης STN LCD 7.2 ιντσών. Η μονόχρωμη διαμόρφωση 9.5 ιντσών της FANUC χρησιμοποιεί μια διαφορετική παραλλαγή μονάδας γραφικών.

Η μορφή σήματος, ο χρονισμός και η διάταξη ακροδεκτών ταιριάζουν με τον συγκεκριμένο τύπο οθόνης.

Η εγκατάσταση της λανθασμένης μονάδας γραφικών για έναν δεδομένο τύπο οθόνης παράγει μηδενική έξοδο οθόνης ή λανθασμένη έξοδο οθόνης.

Ε3: Τα γραφικά της διαδρομής εργαλείου στην οθόνη ελέγχου προγράμματος εμφανίζονται παραμορφωμένα — οι ευθείες γραμμές σπάνε σε κουκκίδες και η αναπαράσταση τόξου είναι κατακερματισμένη. Τι προκαλεί αυτό;

Σφάλματα απόδοσης απεικόνισης στο περιεχόμενο των γραφικών — σπασμένες γραμμές, κατακερματισμένα τόξα, κατεστραμμένοι χαρακτήρες — υποδεικνύουν ότι το κύκλωμα επεξεργασίας της μονάδας γραφικών αποτυγχάνει.

Η μονάδα παράγει έξοδο, αλλά η έξοδος είναι λανθασμένη.

Αυτό είναι διακριτό από μια συνολική απώλεια απεικόνισης. Αυτά τα σφάλματα απόδοσης συνήθως επιδεινώνονται με την πάροδο του χρόνου καθώς τα κυκλώματα ASIC ή μνήμης του επεξεργαστή γραφικών υποβαθμίζονται.

Η αντικατάσταση της πλακέτας είναι η κατάλληλη ενέργεια.

Ε4: Μετά την αντικατάσταση του A20B-3300-0154, η οθόνη είναι λευκή χωρίς περιεχόμενο. Το CNC λειτουργεί κανονικά. Τι πρέπει να ελεγχθεί;

Μια λευκή οθόνη μετά την αντικατάσταση της μονάδας συνήθως υποδηλώνει έναν συνδετήρα που δεν έχει εμπλακεί πλήρως, ή μια μονάδα που δεν ταιριάζει σωστά με την οθόνη.

Επιβεβαιώστε ότι ο αριθμός εξαρτήματος της πλακέτας αντικατάστασης ταιριάζει ακριβώς με την αφαιρεθείσα πλακέτα.

Ελέγξτε ότι ο συνδετήρας έχει πιεστεί πλήρως. Εάν ο αριθμός εξαρτήματος ταιριάζει και ο συνδετήρας είναι σωστός, κάντε επανεκκίνηση του CNC για να επιτρέψετε στο σύστημα απεικόνισης να επαναρχικοποιηθεί.

Ε5: Το A20B-3300-0154 αντικαταστάθηκε αλλά η οθόνη κατά διαστήματα γίνεται κενή για λίγα δευτερόλεπτα πριν ανακάμψει. Η μονάδα οθόνης αντικαταστάθηκε επίσης πρόσφατα. Τι θα μπορούσε να προκαλέσει αυτό το διακοπτόμενο κενό;

Το διακοπτόμενο κενό μετά την αντικατάσταση τόσο της πλακέτας όσο και της οθόνης υποδεικνύει το καλώδιο σήματος οθόνης μεταξύ της βασικής μονάδας και της οθόνης.

Εάν αυτό το καλώδιο αναταράχθηκε κατά τη διάρκεια οποιασδήποτε αντικατάστασης και δεν επανατοποθετήθηκε πλήρως, η διακοπτόμενη επαφή παράγει το περιγραφόμενο σύμπτωμα.

Επιθεωρήστε τους συνδετήρες του καλωδίου οθόνης και στα δύο άκρα.

Ασφαλίστε τους πλήρως. Εάν το διακοπτόμενο κενό επιμένει με επιβεβαιωμένες συνδέσεις καλωδίου, το ίδιο το καλώδιο μπορεί να έχει υποστεί ζημιά και απαιτεί αντικατάσταση.
