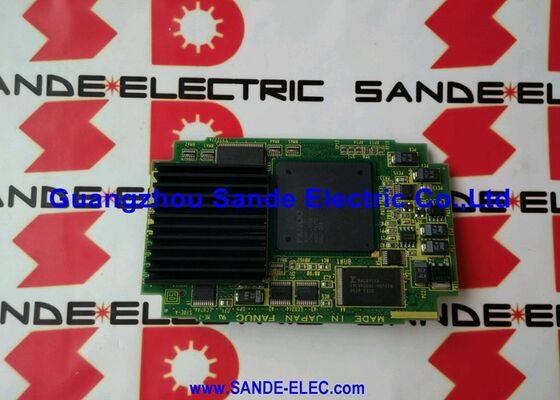

1 PC Χρησιμοποιημένη κάρτα ελέγχου A20B-3300-0150 Σε καλή κατάσταση A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 | 10.4-ιντσών μονάδα γραφικών χρώματος — Σειρά 16i / 18i, 640×480, Ιαπωνικής προέλευσης

Αριθμός εξαρτήματος: A20B-3300-0150

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος προϊόντος: Μονάδα γραφικών χρώματος — Οθόνη LCD 10.4 ιντσών

Σειρά πλακέτας: A20B-3300

Συμβατά συστήματα: FANUC Series 16i, 18i και συμβατά

Κατάσταση: Διακόπηκε από τον κατασκευαστή

Επισκόπηση

Το A20B-3300-0150 είναι μια μονάδα γραφικών χρώματος 10.4 ιντσών για συστήματα CNC FANUC Series 16i και 18i. Είναι η πλακέτα PCB που είναι υπεύθυνη για την οδήγηση της έγχρωμης οθόνης LCD 10.4 ιντσών που είναι τοποθετημένη στον πίνακα χειριστή.

Η πλακέτα συνδέεται απευθείας στην κύρια πλακέτα CPU του ελεγκτή 16i ή 18i και παράγει το σήμα βίντεο που εμφανίζει η οθόνη LCD.

Η οθόνη 10.4 ιντσών ήταν το τυπικό μέγεθος οθόνης για τα CNC της σειράς i της FANUC κατά την εποχή που κατασκευάστηκαν αυτοί οι ελεγκτές.

Παρείχε στους χειριστές μια καθαρή, έγχρωμη προβολή της οθόνης CNC — θέσεις αξόνων, ενεργά προγράμματα, οθόνες παραμέτρων, μηνύματα συναγερμού, γραφικά διαδρομής εργαλείων και όλες τις άλλες λειτουργίες διεπαφής. Ό,τι βλέπει ο χειριστής στην οθόνη περνάει από το A20B-3300-0150 πριν εμφανιστεί στην οθόνη.

Αυτή η πλακέτα έχει διακοπεί από τη FANUC.

Παραμένει ενεργό στοιχείο συντήρησης, επειδή τα μηχανήματα που εξυπηρετούσε — κέντρα κατεργασίας, κέντρα περιστροφής και σύνθετα μηχανήματα της σειράς 16i και 18i — συνεχίζουν να λειτουργούν στην παραγωγή παγκοσμίως.

Όταν αυτή η πλακέτα αποτύχει, η οθόνη γίνεται κενή. Το CNC συνεχίζει να λειτουργεί κανονικά εσωτερικά, αλλά ο χειριστής χάνει όλη την οπτική ανάδραση.

Βασικές προδιαγραφές

Έγχρωμη οθόνη 640×480 — Τι αποδίδει η πλακέτα

640×480 είναι ανάλυση VGA — 307.200 pixel διατεταγμένα σε αναλογία 4:3. Σε οθόνη 10.4 ιντσών, αυτό δίνει περίπου 77 pixel ανά ίντσα. Αυτό είναι επαρκές για ευκρινή απόδοση κειμένου, ευανάγνωστες οθόνες παραμέτρων, σαφή μηνύματα συναγερμού και χρήσιμες γραφικές παραστάσεις διαδρομής εργαλείων.

Το χρώμα χειρίζεται πλήρως.

Το A20B-3300-0150 οδηγεί μια έγχρωμη LCD, όχι μια μονόχρωμη. Οι οθόνες της σειράς i της FANUC χρησιμοποιούν χρώμα για να διακρίνουν τα στοιχεία της οθόνης — διαφορετικά χρώματα για διαφορετικά πεδία δεδομένων, ενδείξεις κατάστασης, επισήμανση συναγερμών.

Αυτή η οπτική κωδικοποίηση καθιστά τη διεπαφή πιο ευανάγνωστη και βοηθά τους χειριστές να αναγνωρίζουν γρήγορα τις αφύσικες καταστάσεις.

Ένα μονόχρωμο υποκατάστατο θα εμφάνιζε το περιεχόμενο, αλλά χωρίς την χρωματική κωδικοποίηση που καθιστά τη διεπαφή πιο ευανάγνωστη.

Η πλακέτα παράγει το σήμα βίντεο στη σωστή μορφή για την έγχρωμη οθόνη LCD 10.4 ιντσών.

Η οθόνη και η πλακέτα ταιριάζουν — μια αντικαταστατική πλακέτα πρέπει να έχει τον σωστό αριθμό εξαρτήματος για τον τύπο της εγκατεστημένης οθόνης. Οι πλακέτες για διαφορετικά μεγέθη οθόνης ή διαφορετικές προδιαγραφές οθόνης δεν είναι εναλλάξιμες.

Εγκατάσταση σύνδεσης στην κύρια πλακέτα 16i/18i

Το A20B-3300-0150 τοποθετείται στην κύρια πλακέτα CPU του ελεγκτή Series 16i ή 18i. Καταλαμβάνει την υποδοχή της κάρτας γραφικών — μια ειδική υποδοχή στην κύρια πλακέτα σχεδιασμένη για αυτήν τη μονάδα. Η σύνδεση παρέχει στην πλακέτα τροφοδοσία συστήματος (5V DC) και τα δεδομένα βίντεο από τον επεξεργαστή οθόνης του CNC.

Αυτή η προσέγγιση τοποθέτησης ενσωματώνει τη λειτουργία γραφικών στη κύρια διάταξη του ελεγκτή χωρίς να απαιτείται ξεχωριστή καλωδίωση μεταξύ μιας κάρτας επεξεργαστή γραφικών και της οθόνης. Η έξοδος βίντεο πηγαίνει απευθείας από το A20B-3300-0150 στην οθόνη LCD μέσω του συνδετήρα εισόδου βίντεο της οθόνης.

Κατά την αντικατάσταση της πλακέτας, βεβαιωθείτε ότι η αντικαταστατική μονάδα έχει τοποθετηθεί πλήρως στην υποδοχή της.

Μια μερικώς τοποθετημένη μονάδα γραφικών συνήθως παράγει μια κενή οθόνη αντί για παραμορφωμένη — η μερική τοποθέτηση διακόπτει πλήρως τη διαδρομή του σήματος βίντεο.

Μετά την αντικατάσταση, ενεργοποιήστε το σύστημα και βεβαιωθείτε ότι η οθόνη εμφανίζει την οθόνη εκκίνησης της FANUC πριν θεωρήσετε την επισκευή ολοκληρωμένη.

Πλαίσιο συστήματος οθόνης Series 16i/18i

Τα 16i και 18i ήταν τα εργαλεία της FANUC για την γενιά CNC των αρχών της δεκαετίας του 2000.

Οδήγησαν κέντρα κατεργασίας και κέντρα περιστροφής κάθε είδους — μικρά VMC, μεγάλα οριζόντια κέντρα κατεργασίας, κέντρα περιστροφής πολλαπλών αξόνων, σύνθετα μηχανήματα.

Η έγχρωμη οθόνη 10.4 ιντσών ήταν η τυπική διαμόρφωση σε όλη αυτή τη γκάμα.

Τα μηχανήματα που βασίζονται σε αυτούς τους ελεγκτές βρίσκονται πλέον στη δεύτερη ή τρίτη δεκαετία υπηρεσίας τους.

Τα μηχανικά εξαρτήματα — άτρακτοι, οδηγοί, σφαιρικές βίδες — συχνά έχουν υπολειπόμενη διάρκεια ζωής. Τα ηλεκτρονικά συντηρούνται αντί να αντικαθίστανται. Το A20B-3300-0150 είναι μία από τις πλακέτες που διατηρούν αυτά τα μηχανήματα σε λειτουργία.

Επειδή η πλακέτα έχει διακοπεί, η διαθέσιμη προμήθεια προέρχεται από αρχικό πλεονάζον απόθεμα ή ανακατασκευασμένες μονάδες.

Ο έλεγχος πριν από την πώληση είναι σημαντικός για τις μονάδες οθόνης — μια μονάδα με οριακά κυκλώματα μπορεί να εμφανίζει σωστή συμπεριφορά εκκίνησης, αλλά να αποτυγχάνει υπό συγκεκριμένες συνθήκες εμφάνισης.

Η προμήθεια από προμηθευτές που ελέγχουν υπό φορτίο παρέχει καλύτερη διασφάλιση από μη ελεγμένο πλεόνασμα.

Συχνές ερωτήσεις

Ε1: Η οθόνη LCD 10.4 ιντσών είναι κενή κατά την εκκίνηση. Το CNC φαίνεται να λειτουργεί κανονικά αλλιώς. Είναι υπεύθυνο το A20B-3300-0150;

Μια κενή οθόνη με κανονική λειτουργία CNC είναι συμβατή με βλάβη της μονάδας γραφικών. Πριν καταλήξετε ότι η πλακέτα έχει αποτύχει, ελέγξτε τη σύνδεση τροφοδοσίας της οθόνης LCD και το καλώδιο σήματος βίντεο μεταξύ της οθόνης και της πλακέτας.

Ένα αποσυνδεδεμένο καλώδιο βίντεο παράγει μια κενή οθόνη ανεξάρτητα από την κατάσταση της πλακέτας γραφικών.

Εάν η τροφοδοσία και η καλωδίωση επιβεβαιωθούν ως καλές και η οθόνη παραμένει κενή, η μονάδα γραφικών είναι ο κύριος ύποπτος.

Ε2: Η οθόνη εμφανίζει την εικόνα, αλλά τα χρώματα είναι λανθασμένα — ορισμένες περιοχές εμφανίζουν λάθος χρώματα ή τρεμοπαίζοντα χρώματα. Είναι η πλακέτα;

Οι βλάβες έγχρωμης οθόνης — λάθος χρώματα, τρεμοπαίξιμο χρωμάτων, μερική απώλεια χρώματος — προκαλούνται πιο συχνά από μια αποτυχημένη οθόνη LCD ή ένα κατεστραμμένο καλώδιο βίντεο παρά από μια αποτυχημένη πλακέτα γραφικών. Η μονάδα γραφικών παράγει ένα σωστό σήμα. η οθόνη το αποδίδει.

Η ζημιά στο στρώμα φίλτρου χρώματος της οθόνης ή στο κύκλωμα οδηγού LCD προκαλεί χρωματικές ανωμαλίες.

Δοκιμάστε με μια γνωστή καλή αντικαταστατική οθόνη πριν αντικαταστήσετε την πλακέτα γραφικών.

Ε3: Μπορεί το A20B-3300-0150 να οδηγήσει μια οθόνη LCD διαφορετικού μεγέθους — για παράδειγμα, μια μονάδα 7.2 ιντσών ή 8.4 ιντσών;

Όχι. Το A20B-3300-0150 είναι ειδικά για έγχρωμες διαμορφώσεις LCD 10.4 ιντσών.

Ο χρονισμός του σήματος βίντεο, η ανάλυση και τα χαρακτηριστικά οδήγησης ταιριάζουν με την οθόνη 10.4 ιντσών. Διαφορετικά μεγέθη οθόνης χρησιμοποιούν διαφορετικές μονάδες γραφικών.

Η εγκατάσταση του -0150 σε ένα σύστημα διαμορφωμένο για διαφορετικό μέγεθος οθόνης δεν θα παράγει σωστή έξοδο.

Ε4: Μετά την αντικατάσταση της πλακέτας γραφικών, η οθόνη εμφανίζει ακατανόητο κείμενο κατά την εκκίνηση και στη συνέχεια γίνεται κενή. Τι συνέβη;

Ακατανόητο κείμενο κατά την εκκίνηση που μετατρέπεται σε κενή οθόνη υποδηλώνει ότι η πλακέτα είναι μερικώς λειτουργική αλλά αποτυγχάνει πριν σταθεροποιηθεί η οθόνη.

Αυτό μπορεί να υποδηλώνει μια μερικώς αποτυχημένη αντικαταστατική πλακέτα ή μια διακοπτόμενη τάση τροφοδοσίας στην είσοδο 5V της πλακέτας.

Μετρήστε την παροχή 5V στην υποδοχή της κύριας πλακέτας με ένα πολύμετρο. Τάση κάτω από 4.75V ή τάση με σημαντικό κυματισμό μπορεί να εμποδίσει τη μονάδα γραφικών να λειτουργεί αξιόπιστα.

Ε5: Απαιτείται αλλαγή παραμέτρων ή ενημέρωση λογισμικού μετά την εγκατάσταση του A20B-3300-0150;

Δεν απαιτείται συνήθως επανεπαναδιαμόρφωση λογισμικού. Η μονάδα γραφικών παρέχει μια λειτουργία υλικού — έξοδο βίντεο για την οθόνη — την οποία χρησιμοποιεί το λογισμικό CNC χωρίς να χρειάζεται να γνωρίζει ποια συγκεκριμένη αναθεώρηση πλακέτας είναι εγκατεστημένη.

Ενεργοποιήστε το σύστημα μετά την εγκατάσταση και επιβεβαιώστε την κανονική λειτουργία της οθόνης.

Εάν οι παράμετροι του CNC περιλαμβάνουν ρυθμίσεις τύπου οθόνης, επαληθεύστε ότι είναι ρυθμισμένες σωστά για έγχρωμη LCD 10.4 ιντσών, αλλά αυτό θα ήταν μια υπάρχουσα ρύθμιση παραμέτρων αντί για μια νέα που απαιτείται από την αντικατάσταση της πλακέτας.
