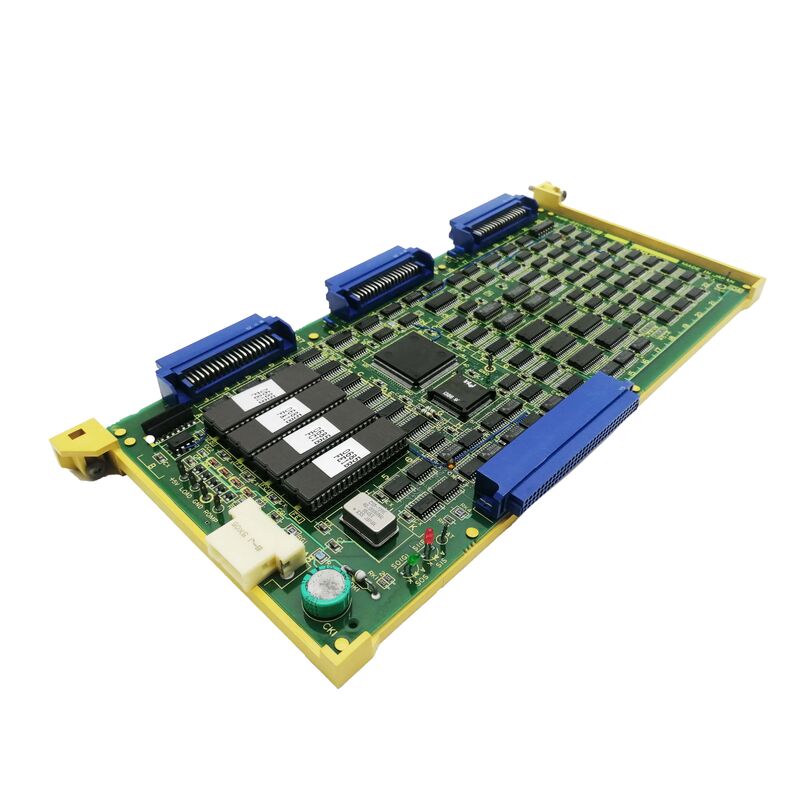

Α16Β-2200-0391 Fanuc PCB Board Α16Β22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC σειρά 0-C 2-άξονας σειριακός κωδικοποιητής παλμού κάρτα άξονας ∙ PULCO / τύπου A / αλφα-επιχειρησιακή διεπαφή / OT-C/D/F

ΠΟΛΚΟ ∆ομητικός κωδικοποιητής παλμού στην πλατφόρμα σειράς 0-C

Η συσκευή A16B-2200-0391 φέρει την ονομασία "PULCO" (πλήρης ένδειξη για τον κωδικοποιητή παλμών), που προσδιορίζει τον τύπο διεπαφής του κωδικοποιητή.Αυτό το βάζει στο πιο προηγμένο επίπεδο κάρτας άξονα για την πλατφόρμα σειράς 0-C.

Ο πίνακας εξοπλισμού της σειράς 0-C της KFAS LLC επιβεβαιώνει την εξέλιξη της κάρτας άξονα:

Η A16B-2200-0391 είναι η σειρά γενιάς Pulse Coder για διαμορφώσεις 2-άξονων, η πιο ικανή κάρτα άξονα στην οικογένεια 0-C για μηχανές 2-άξονων.

Βασικές προδιαγραφές

Σειριακός κωδικοποιητής παλμού Η προηγμένη διεπαφή κωδικοποιητή

Η CNC Electronics επιβεβαιώνει: "αυτός ο άξονας τύπου A σερβοσυνδέσεις για την σειρά ALPHA σερβο ενισχυτές". Η σειρά Alpha εισήγαγε σειριακούς κινητήρες κωδικοποιητή παλμών σε μηχανές CNC παραγωγής.

Ο σειριακός κωδικοποιητής παλμού μεταδίδει δεδομένα θέσης ως σειριακό ψηφιακό μήνυμα αντικαθιστώντας παράλληλα καλώδια σήματος παλαιότερων τύπων κωδικοποιητών.Αυτό παρέχει υψηλότερη ανάλυση και καθαρότερη μετάδοση σήματος σε σύγκριση με τις αναλογικές ή 16-bit παράλληλες διεπαφές των προηγούμενων καρτών άξονα.

"Τύπος A" προσδιορίζει το πρωτόκολλο επικοινωνίας σερβοεπιταγών που συνδέεται με τις σερβοεπιταγές της σειράς Alpha ̇ πρότυπο διεπαφής προ-FSSB (προ-οπτικής ινών).

Σενάρια εφαρμογής

Ελαττώματα 2-άξονων κυλινδρικής γραμμής CNC σειράς 0-C:Οι άξονες Z και X ενός γρανάζι CNC σειράς FANUC 0-C αναπτύσσουν συναγερμούς κωδικοποιητή παλμού κατά σειρά.

Αναβάθμιση εκσυγχρονισμού 0-C:Η σειρά 0-C CNC που χρησιμοποιεί παλαιότερη κάρτα άξονα (A16B-2200-0221) αναβαθμίζεται σε A16B-2200-0391 όταν εγκαθίστανται servo drives Alpha.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της A16B-2200-0391 (PULCO) και της A16B-2200-0361 (32-bit axis card);

Και οι δύο εξυπηρετούν διαμορφώσεις 2 άξων στην σειρά 0-C CNC.Το A16B-2200-0391 χρησιμοποιεί τη διασύνδεση Serial Pulse Coder ειδική για τους κινητήρες servo της σειράς AlphaΟι δύο συνδυάζονται με διαφορετικές γενιές servo drive και δεν είναι εναλλάξιμες.

Ε2: Η A16B-2200-0391 εξυπηρετεί μόνο μηχανές 2 άξονων;

Το A16B-2200-0391 είναι διαμορφωμένο για 1 ή 2 άξονες. Το CNC Electronics το περιγράφει ως πλακέτο σειριακού άξονα "1 έως 2". Για μηχανές 3/4 άξονα που χρησιμοποιούν Serial Pulse Coder, το αντίστοιχο πλακέτο είναι το A16B-2200-0390.

Ε3: Τι σημαίνει συμβατότητα σπινδύλων OT-C, OT-D, OT-F;

Αυτοί είναι οι τύποι μονάδων ελέγχου σπινθήρων που διατίθενται για τη σειρά 0-C.Η CNC Electronics επιβεβαιώνει ότι το A16B-2200-0391 "σχεδιάστηκε για να λειτουργεί με οποιοδήποτε πηνίο OT-C / OT-D / OT-F και διεπαφές servo συμπεριλαμβανομένων των ψηφιακών, σειριακές και σπάνια αναλογικές διαμορφώσεις".

Ε4: Η αντικατάσταση του A16B-2200-0391 απαιτεί επανεισαγωγή των παραμέτρων του servo;

Όχι, οι παραμέτροι του servo βρίσκονται στην κύρια SRAM του CNC. Μετά την τοποθέτηση του ανταλλακτικού, το CNC επαναφέρει τις παραμέτρους αυτόματα.Ελέγξτε την ορθή απόκριση του σερβοκινητήρα και στους δύο άξονες πριν επιστρέψετε στην παραγωγή.
