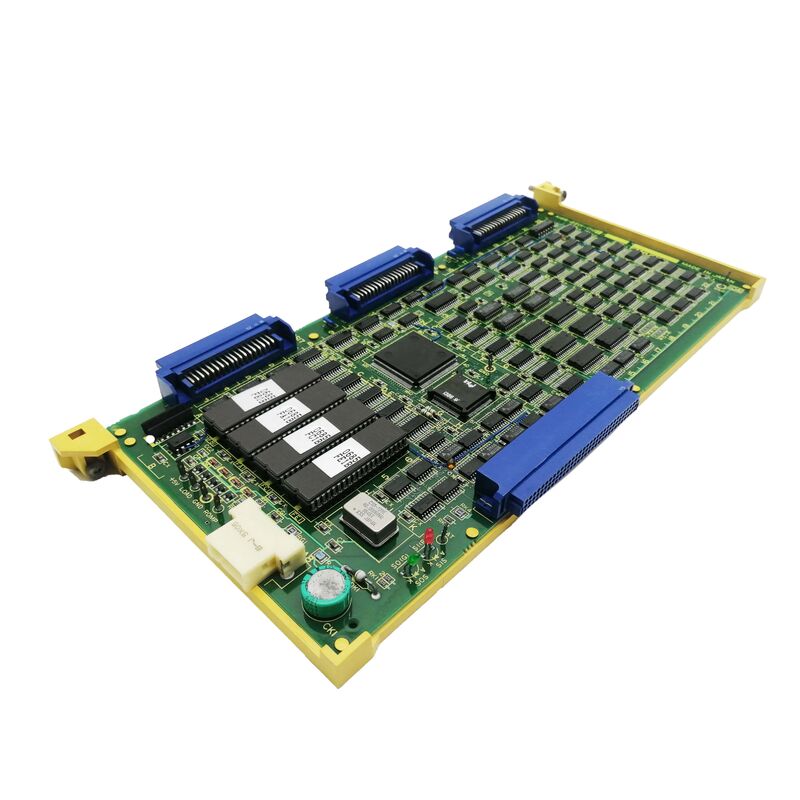

Α16Β-2200-0370 Fanuc PCB Board Α16Β22000370 AI6B-22OO-O37O

A16B-2200-0370∙ FANUC 32-Bit 5ος / 6ος άξονας PCB Series 0-C (Zero-C) Control / Two-Axis Expansion / A16B-2200 Series

Το μηδενικό-C ∙ Το συμπαγές CNC της FANUC και τα όρια του άξονα

Ο όρος "Zero C Control" στην περιγραφή του προϊόντος αναφέρεται στην FANUC σειρά 0-C ∙ το συμπαγές CNC της FANUC που διατίθεται στην αγορά με την ονομασία σειράς "Zero".οικονομικό CNC ̇ ισχυρό για την εποχή του αλλά με καθορισμένα όρια στον αριθμό άξωνΓια τα περισσότερα εργαλεία CNC της εποχής της σειράς 0-C, 4 άξονες ήταν επαρκείς:

• Εργαστήριο CNC: Z και X = 2 άξονες (συνήθη), έως 4 με άξονα C και άξονα Y
• Κέντρο επεξεργασίας CNC: X, Y, Z = 3 άξονες (πρότυπο), έως 4 με περιστρεφόμενο τραπέζι Αλλά ορισμένα μηχανήματα απαιτούσαν περισσότερα.με κινητήρα που δεν υπερβαίνει τα 50 W,, ή ένα μηχάνημα ειδικού σκοπού, η A16B-2200-0370, παρείχε την πορεία υλικού για αυτόν τον διευρυμένο αριθμό άξων.

Βασικές πληροφορίες για το προϊόν

Εφαρμογές που απαιτούν τον 5ο και 6ο άξονα της σειράς 0-C

Οι τύποι μηχανών που χρειάζονταν το A16B-2200-0370:

Μηχανές CNC με διπλό πύργο:Ένα κέντρο στροφής διπλού πύργου έχει δύο ανεξάρτητες συναρμολογήσεις πύργου κάθε μία με τη δική της κίνηση Z και X. Η κύρια πλακέτα χειρίζεται τον πρωταρχικό πύργο (Z1, X1 ως άξονες 1 και 2).Το A16B-2200-0370 προσθέτει τους άξονες του δεύτερου πύργου (Z2, X2 ως άξονες 5 και 6).

Κέντρα επεξεργασίας CNC με διαμόρφωση 4+2 άξων:Ένα κέντρο επεξεργασίας με 3 πρωταρχικούς γραμμικούς άξονες (X, Y,Z) και 1 πρωταρχικός περιστροφικός άξονας μπορεί να προσθέσει 2 ακόμη σέρβο-άξονες, έναν δεύτερο περιστροφικό άξονα και μια βοηθητική λειτουργία σέρβο, που απαιτεί επέκταση του 5ου και 6ου άξονα..

Μηχανές πολυάξονων ειδικής χρήσης:Οι γραμμές μεταφοράς, τα συστήματα επεξεργασίας πολλαπλών σταθμών ή οι ειδικά κατασκευασμένες μηχανές αυτοματισμού που ελέγχονται από CNC σειράς 0-C μπορεί να χρειάζονται περισσότερους από 4 εφοδιαστικούς άξονες για να ακολουθήσουν το πλήρες μηχανικό τους συμπλήρωμα.

Σενάρια εφαρμογής

Ελάττωμα πίνακα επέκτασης 0-C άξονα στρογγυλοτροφείου διπλού πύργου:Ένας στροβίλος CNC δύο πύργων FANUC σειράς 0-C αναπτύσσει συναγερμούς σερβο ειδικά στους άξονες του δεύτερου πύργου (5 και 6).Αντικατάσταση αποκαθιστά τη λειτουργία του 5ου και 6ου άξονα.Διατήρηση της πλακέτας 4+2 κεντρικού άξονα μηχανικής:Ένα κέντρο επεξεργασίας σειράς 0-C με 6 ελεγχόμενους άξονες υποβάλλεται σε συντήρηση πίνακα ελέγχου.

Γενικές ερωτήσεις

Ερώτηση 1: Αντικαθιστά η A16B-2200-0370 την κύρια πλακέτα του CPU ή τοποθετείται παράλληλα;

Το A16B-2200-0370 είναι ένα πίνακα επέκτασης που εγκαταστάθηκε παράλληλα με το κύριο πίνακα CPU της σειράς 0-C ∙ όχι ως αντικατάσταση.A16B-2200-0370 προσθέτει επεξεργασία για τους άξονες 5 και 6 σε ειδική θέση υποδομής ή συνδέσμου στην αρχιτεκτονική επιλογής της κύριας πλακέταςΓια να λειτουργήσει πλήρως το σύστημα 6 άξονων, πρέπει να λειτουργούν και οι δύο σανίδες.

Ε2: Μπορεί ένα μηχανομετρητή CNC σειράς 0-C με A16B-2200-0370 να λειτουργεί σε λειτουργία τεσσάρων αξόνων εάν αποτύχει η πλακέτα επέκτασης;

Όταν η A16B-2200-0370 αποτυγχάνει, οι 5ος και 6ος άξονες δημιουργούν συναγερμούς.Το αν το CNC μπορεί να συνεχίσει να λειτουργεί στους πρώτους 4 άξονές του εξαρτάται από τη διαμόρφωση ασφάλειας του μηχανήματος ∙ ορισμένα μηχανήματα απαιτούν όλοι οι διαμορφωμένοι άξονες να είναι υγιείς πριν επιτρέψουν τη λειτουργία. Επιβεβαιώστε από τη συμπεριφορά του προγράμματος PMC του μηχανήματος εάν είναι δυνατή η υποβαθμισμένη λειτουργία 4 άξων.

Ε3: Η A16B-2200-0370 είναι ειδική για τη σειρά 0-C ή χρησιμοποιείται επίσης στη σειρά 0-D;

Η περιγραφή προσδιορίζει ρητά "ΓΙΑ ΑΛΛΟΣ ΚΟΝΤΡΟΛΙΣΜΟΣ C" την σειρά 0-C. Η σειρά 0-D είναι μια διαφορετική γενιά υλικού με δική της αρχιτεκτονική επέκτασης άξονα.Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού πριν την τοποθέτηση του A16B-2200-0370 σε σύστημα σειράς 0-D.

Ε4: Η αντικατάσταση του A16B-2200-0370 απαιτεί την επαναφορά των παραμέτρων του servo για τους άξονες 5 και 6;

Αριθ. Οι παραμέτροι παροχής για όλους τους έξι άξονες, συμπεριλαμβανομένων των άξονων 5 και 6, βρίσκονται στην κύρια SRAM του CNC. Μετά την τοποθέτηση του ανταλλακτικού A16B-2200-0370,το CNC εφαρμόζει εκ νέου τις υπάρχουσες παραμέτρους στα κανάλια του 5ου και 6ου άξονα- Ελέγξτε την ορθή ανταπόκριση του servo και στους δύο άξονες επέκτασης πριν επιστρέψετε στην παραγωγή.
