FANUC A20B-3300-0091∙ 7.2 ιντσών μονοχρωματική οθόνη χαρακτήρων PCB ∙ Για σειρά 16i / 18i / 21i CNC, μονάδα LCD/MDI, έξοδος μόνο χαρακτήρων, πίσω από το πάνελ του χειριστή

Σύνοψη

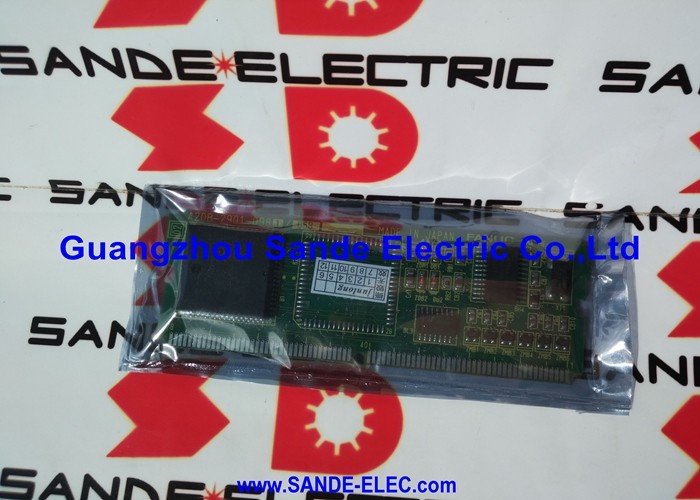

ΗFANUC A20B-3300-0091είναι το PCB προβολέα οθόνης για το LCD μονοχρώματος χαρακτήρα 7,2 ιντσών στα συστήματα CNC σειράς i της FANUC.

Βρίσκεται πίσω από τον πίνακα LCD μέσα στον σταθμό χειριστή,συνδέεται με την κύρια πλακέτα CPU .

Κάθε φορά που ένας χειριστής διαβάζει έναν αριθμό προγράμματος, ελέγχει μια παράμετρο, προβάλλει ένα μήνυμα συναγερμού, ή περπατά μέσα από έναν πίνακα μετατόπισης σε ένα 7,2-ιντσών μονό i σειρά ελέγχου,τα δεδομένα περνάνε από το κύκλωμα παραγωγής βίντεο αυτού του PCB πριν εμφανιστούν στην οθόνη.

Η ονομασία "μόνο χαρακτήρες" είναι ο βασικός διαχωριστικός παράγοντας μεταξύ του A20B-3300-0091 και των παραλλαγών γραφικής οθόνης της σειράς A20B-3300.Τα PCB απεικόνισης χαρακτήρων παράγουν έξοδο βίντεο χρησιμοποιώντας ένα χαρακτήρα ROM ∙ έναν πίνακα αναζήτησης που αντιστοιχίζει ASCII ή παρόμοιους κωδικούς χαρακτήρων σε μοτίβα pixel.

Το CNC στέλνει κωδικούς χαρακτήρων, και ο πίνακας οθόνης τους μετατρέπει σε μοτίβα σημείων στον κύκλο σάρωσης του LCD.

Η προσέγγιση αυτή είναι υπολογιστικά αποδοτική και παράγει καθαρό, ευανάγνωστο κείμενο για τις οθόνες πυκνότητας δεδομένων που χρησιμοποιούν οι περισσότεροι χειριστέςεκτίμηση της ταχύτητας σπιντέλ, αλλά δεν μπορεί να εμφανίσει γραφικά bitmap ελεύθερης μορφής.

Οι παραλλαγές γραφικών οθονών (που υπάρχουν σε χρωματικές ή μονογραφικές οθόνες στις ίδιες μηχανές) φέρουν πρόσθετα κυκλώματα κατηγορίας GPU για την απεικόνιση προσομοιώσεων οδού εργαλείου, γραφικών κυμάτων,και γραφικές οθόνες βοήθειας.

Το A20B-3300-0091 δεν διαθέτει αυτό το κύκλωμα και ένα μηχάνημα που είναι εξοπλισμένο με αυτό το PCB θα παρουσιάζει ένα χειριστήριο που δεν έχει γραφική οθόνη προσομοίωσης,ακόμη και αν οι ρυθμίσεις επιλογής του λογισμικού CNC είναι ρυθμισμένες ώστε να επιτρέπουν γραφικά.

Για τις τοποθεσίες όπου οι χειριστές βασίζονται σε ροές εργασίας μόνο κειμένου, αυτός ο περιορισμός είναι αόρατος.απαιτείται αντίθετα το κατάλληλο PCB οθόνης με δυνατότητα γραφικών..

Βασικές προδιαγραφές

Όπου το A20B-3300-0091 ταιριάζει στο οικοσύστημα οθόνης 16i / 18i / 21i

Η σειρά FANUC i (16i, 18i, 21i) προσέφερε στους χειριστές μια σειρά από επιλογές οθόνης κατά την αγορά της μηχανής, και η οθόνη PCB που τοποθετήθηκε στο εργοστάσιο αντανακλούσε το επίπεδο επιλογής που αγοράστηκε.

Στο κάτω άκρο: 7,2 ιντσών μονοχρωματική οθόνη χαρακτήρων ̇ το A20B-3300-0091.

Στην κορυφή: 9-ιντσών ή 10,4-ιντσών έγχρωμη οθόνη (πλήρης έγχρωμη γραφική, υψηλότερη ανάλυση).

Κάθε επίπεδο απαιτεί ένα διαφορετικό PCB οθόνης στην κύρια πλακέτα του CPU και αυτά τα PCB δεν είναι εναλλάξιμα.και οι ρυθμίσεις επιλογής οθόνης του λογισμικού CNC πρέπει να ταιριάζουν.

Ένα μηχάνημα εργαλείου που αγοράζεται με την επιλογή εμφάνισης μόνο χαρακτήρων μπορεί να έχει πρόσθετες επιλογές λογισμικού (γραφική επιλογή, DNC2, κλπ.) που δεν ενεργοποιούνται στην εγκατεστημένη διαμόρφωση.Η αλλαγή του υλικού οθόνης από χαρακτήρα σε γραφικό ∙ η αντικατάσταση του A20B-3300-0091 με κατάλληλο γραφικό PCB ∙ δεν ενεργοποιεί αυτόματα τα χαρακτηριστικά γραφικού λογισμικούΠρέπει επίσης να ενημερωθούν οι ρυθμίσεις των byte επιλογής του CNC και ενδεχομένως η εγγραφή επιλογής της μονάδας FROM, η οποία συνήθως απαιτεί τη συμμετοχή της FANUC ή ένα κατάλληλο κλειδί επιλογής.

Τι Εμφανίζεται Σε Μια Εμφάνιση Μόνον Χαρακτηριστικών

Η οθόνη χαρακτήρων υποστηρίζει όλα όσα χρειάζεται ένας χειριστής για την καθημερινή λειτουργία της μηχανής CNC:

Επιλογή και περιεχόμενο του προγράμματος:Αριθμοί τμηματικών προγραμμάτων (πλαίσιο Oxxxx), τμήματα προγραμμάτων (κώδικες G, M, T σε κείμενο) και καταλόγους καταλόγου προγραμμάτων.

Εμφάνιση θέσης:Οι συντεταγμένες του μηχανήματος, οι συντεταγμένες του εργασιακού τμήματος και η υπόλοιπη διαδρομή ενημερώνονται σε κάθε κύκλο σάρωσης CNC, εμφανιζόμενοι ως αριθμητικό κείμενο.

Εμφάνιση συναγερμού και μηνύματος:Οι συναγερμοί του συστήματος (παγκόσμιος συναγερμός, συναγερμός SV, συναγερμός OT) με αριθμό συναγερμού και περιγραφή κειμένου, μηνύματα του χειριστή που γράφονται στην σκάλα PMC.

Παράμετρος οθόνης:Όλες οι παράμετροι CNC (αριθμημένες από 0 έως 9999+) εμφανίζονται ως αριθμητικές τιμές με αριθμούς παραμέτρων, πλοήγησης μέσω του πληκτρολογίου MDI.

Εμφάνιση εκτόξευσης:Εργαλεία γεωμετρία εκτοπίσεις, φθορά εκτοπίσεις, εργασία συντεταγμένες εκτοπίσεις όλα τα αριθμητικά πίνακες διαβάζονται απευθείας από την εκτοπισμένη μνήμη.

Διαγνωστικές και ελεγχόμενες οθόνες:Οι τιμές του μετρητή φορτίου σερβο, ταχύτητα σπινδέλου και τα δεδομένα διάγνωσης σε αριθμητική μορφή.

Κανένα από αυτά δεν απαιτεί γραφικά bitmap.

Οι χειριστές που εργάστηκαν σε χειριστήρια FANUC που χρησιμοποιούν μόνο χαρακτήρες αναφέρουν σταθερά ότι δεν υπάρχουν πρακτικοί περιορισμοί ροής εργασίας για τις συνήθεις εργασίες στροφής, άλεσης και άλεσης.

Γενικές ερωτήσεις

Ερώτηση 1: Ποια ορατά συμπτώματα στον πίνακα χειριστή υποδεικνύουν ότι το PCB A20B-3300-0091 έχει αποτύχει, και όχι ο ίδιος ο πίνακας LCD;

Εάν το φως του φόντου φωτίζει (φωτίζει ο πίνακας), αλλά δεν εμφανίζονται χαρακτήρες,η πιθανή αιτία είναι το PCB οθόνης ∙ το LCD πάνελ και ο μετατροπέας του λειτουργούν, αλλά το σήμα βίντεο από την οθόνη PCB απουσιάζει ή είναι κατεστραμμένο.

Εάν το φως του φόντου είναι πλήρως απενεργοποιημένο, είναι πιο πιθανό να οφείλεται σε αποτυχημένο μετατροπέα φωτισμού του φόντου ή σε κυκλώματα ισχύος LCD.

Άλλοι δείκτες βλάβης του PCB οθόνης: κωδικοποιημένοι ή μερικώς εμφανιζόμενοι χαρακτήρες (μερικές σειρές είναι σωστές, άλλες παραμορφωμένες), κενή οθόνη με ανοιχτό φως,ή ένα στατικό πρότυπο που δεν ενημερώνεται όταν πατηθούν τα πλήκτρα MDIΑντικαταστήστε την πλακέτα με μια γνωστή μονάδα για επιβεβαίωση.

Ε2: Το μηχάνημα διαθέτει επί του παρόντος το A20B-3300-0091 (προβολή χαρακτήρων). Μπορεί να αναβαθμιστεί σε γραφική οθόνη αντικαθιστώντας αυτό το PCB;

Από φυσική άποψη, ναι. Η οθόνη με δυνατότητα γραφικής απεικόνισης για το ίδιο μέγεθος οθόνης ταιριάζει στην ίδια θέση πίσω από το πλάνο.

Από λειτουργική άποψη, η αναβάθμιση απαιτεί επίσης την ενεργοποίηση της επιλογής εμφάνισης του CNC στο λογισμικό συστήματος (μονάδα FROM),η οποία είναι μια διαδικασία εγγραφής επιλογής την οποία η FANUC ελέγχει μέσω του συστήματος κλειδιών επιλογής της.

Η μονάδα γραφικής οθόνης PCB, τοποθετημένη σε μηχάνημα το οποίο δεν έχει καταχωρηθεί στο σύστημα του με τη δυνατότητα γραφικής οθόνης, δεν παράγει γραφική έξοδο.

Εάν το μηχάνημα είχε αρχικά παραγγελθεί χωρίς την επιλογή γραφικών, η αποκατάσταση της εμφάνισης χαρακτήρων με μια αντικατάσταση A20B-3300-0091 είναι η απλή διαδρομή.

Εάν απαιτείται πραγματική αναβάθμιση της γραφικής οθόνης, η καταχώριση της επιλογής πρέπει να γίνεται μέσω της FANUC ή μιας εξουσιοδοτημένης από την FANUC πηγής.

Ε3: Είναι το A20B-3300-0091 εναλλάξιμο με άλλα PCB οθόνης A20B-3300 για τη μονοοθόνη 7,2 ιντσών;

Δεν είναι άμεσα μέσα στη σειρά A20B-3300, οι παραλλαγές διαφέρουν στο πρωτόκολλο διεπαφής οθόνης, τον χειρισμό της ανάλυσης και τη συμβατότητα επιλογών.

Ένα 7 με δυνατότητα γραφικών.2 ιντσών μονό PCB (όπως A20B-3300-0154 ή άλλα) φέρουν διαφορετικό κυκλώματα και δεν μπορεί να αντικαταστήσει το χαρακτήρα μόνο A20B-3300-0091 χωρίς τις αντίστοιχες ρυθμίσεις επιλογής λογισμικού.

Μέσα στις παραλλαγές μόνο χαρακτήρων,οι αριθμοί στενά συνδεδεμένων εξαρτημάτων (οι οποίοι έχουν την ίδια δομή -3300-00xx) πρέπει να επαληθεύονται σε σχέση με την κύρια πλακέτα CPU και την έκδοση λογισμικού του συγκεκριμένου μηχανήματος πριν από την αντικατάσταση.

Η αναζήτηση του εγχειριδίου σύνδεσης πίνακα χειριστή FANUC (B-63003EN ή ισοδύναμο για την ειδική σειρά) ή της τεκμηρίωσης καλωδίωσης του κατασκευαστή μηχανής εργαλείου επιβεβαιώνει ποια παραλλαγή PCB οθόνης είναι ορθή..

Ε4: Διατηρούνται στο A20B-3300-0091 δεδομένα (παραμέτρους, προγράμματα) ειδικά για τη μηχανή τα οποία πρέπει να αποθηκεύονται πριν από την αφαίρεση;

Όχι, το PCB οθόνης είναι μια συσκευή εξόδου βίντεο χωρίς κατάσταση ∙ δεν μεταφέρει δεδομένα χρήστη, παράμετρο μηχάνου και αποθήκευση προγραμμάτων.Απλώς μετατρέπει τα δεδομένα που λαμβάνει από την κύρια πλακέτα CPU σε σήματα βίντεοΗ αφαίρεση και η αντικατάστασή του δεν απαιτεί αντίγραφο ασφαλείας δεδομένων που να είναι συγκεκριμένο για αυτό το πίνακα.

Ωστόσο, εάν η πλακέτα αντικαθίσταται ως μέρος μιας ευρύτερης αντικατάστασης κύριας πλακέτας CPU, όλες οι παραμέτροι της μηχανής, τα προγράμματα,και τα δεδομένα σκάλας PMC πρέπει να δημιουργηθούν αντίγραφα ασφαλείας από το CNC πριν διαταραχθεί η κύρια πλακέταΗ ίδια η αντικατάσταση του PCB οθόνης δεν καταστρέφει τα αποθηκευμένα δεδομένα.

Ε5: Ποιες προφυλάξεις απαιτούνται κατά την αντικατάσταση του A20B-3300-0091;

Κλείστε το μηχάνημα πλήρως και περιμένετε την εκφόρτωση της αγωγού συνεχούς ρεύματος (εάν συνδέονται οποιεσδήποτε σπείρες ή ενισχυτές servo) πριν ανοίξετε τον πίνακα χειριστή.Η πρόσβαση στο PCB οθόνης γίνεται από το πίσω μέρος της μονάδας LCD/MDI ̇ συνήθως αφαιρώντας το πίσω κάλυμμα της θήκης του πίνακα ελέγχου.

Το PCB συνδέεται μέσω ενός συνδετήρα στην άκρη του πλάτους και μπορεί να στερεωθεί με μία ή δύο βίδες.

Βεβαιωθείτε ότι όλα τα προσανατολισμούς των συνδέσμων ταιριάζουν πριν τοποθετήσετε την επιφάνεια αντικατάστασης.Ενεργοποιήστε και επιβεβαιώστε τη λειτουργία εμφάνισης χαρακτήρων πριν κλείσετε το πάνελ.
