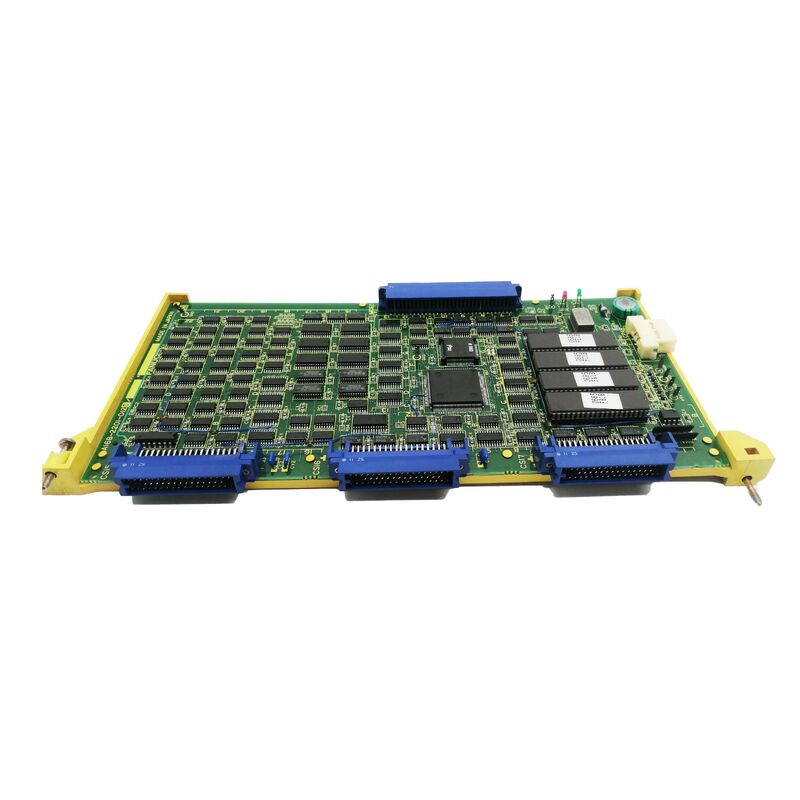

Α16Β-2200-0350 Fanuc PCB Board Α16Β22000350 AI6B-22OO-O35O

A16B-2200-0350∙ Η σειρά FANUC 0-C 9 ιντσών χρωματική CRT υψηλής ανάλυσης γραφική πλακέτα 0C/0F/00C CNC Control

Χρώμα και υψηλή ανάλυση ∙ Ένα βήμα πάνω από την τυπική οθόνη 0-C

Η τυποποιημένη οθόνη χειριστή FANUC σειράς 0-C CNC ήταν μονόχρωμη, κατάλληλη για την προβολή προγραμμάτων, την επεξεργασία παραμέτρων και τη βασική διάγνωση,αλλά περιορισμένη στην ικανότητά του να παρουσιάζει γραφικές πληροφορίες με οπτική διαφοροποίησηΤο A16B-2200-0350 παρέχει την αναβάθμιση "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" για τα συστήματα CNC σειράς 0-C.

Εμφάνιση χρώματος:Το χρώμα προσθέτει οπτική κωδικοποίηση στην διεπαφή CNC.κείμενο συναγερμού με κόκκινοΤο χρώμα μειώνει το γνωστικό φορτίο του χειριστή για την γρήγορη ανάγνωση της οθόνης CNC υπό συνθήκες παραγωγής.9 ίντσες

Επενδύσεις:Το μέγεθος της οθόνης των 9 ιντσών παρέχει μεγαλύτερη έκταση οθόνης από τις μικρότερες εναλλακτικές CRT, τοποθετώντας περισσότερες γραμμές προγράμματος, περισσότερα πεδία παραμέτρων,ή μεγαλύτερα γραφικά εντός της περιοχής προβολής του χειριστή χωρίς να απαιτείται συνεχής περιήγηση.

Υψηλή ανάλυση:Η υψηλότερη πυκνότητα των pixel στην οθόνη CRT δίνει πιο καθαρούς χαρακτήρες, καθαρότερες γραφικές γραμμές,και πιο ευανάγνωστο μικρό κείμενο, ιδιαίτερα ωφέλιμο κατά την προβολή πυκνών καταλόγων προγραμμάτων ή λεπτών διαγνωστικών οθόνων.

Βασικές πληροφορίες για το προϊόν

Διασταυρούμενη συμβατότητα ∙ 0C, 0F και 00C

Η περιγραφή "#0C/F/00C" προσδιορίζει τρεις παραλλαγές CNC της σειράς 0 που χρησιμοποιούν το A16B-2200-0350:

Σειρά 0-C:Η κύρια παραγωγή της σειράς 0 γενιάς CNC χρησιμοποιείται σε κέντρα επεξεργασίας (0-MC, 0-MD), κέντρα στροφής (0-TC, 0-TD) και μηχανές άλεσης.

Σειρά 0-F:Μια μεταγενέστερη διαμόρφωση της σειράς 0, που αντιπροσωπεύει εξελιγμένο υλικό εντός της ίδιας οικογένειας πλατφόρμας.

Σειρά 00C:Μια σχετική ονομασία διαμόρφωσης εντός της αρχιτεκτονικής CNC σειράς 0 το προφίλ "00 " που προσδιορίζει μια συγκεκριμένη παραλλαγή συστήματος.Αυτή η διασταυρούμενη συμβατότητα σημαίνει ότι η A16B-2200-0350 εξυπηρετεί πολλαπλές διαμορφώσεις της οικογένειας Σειράς 0, 0-F και 00C εγκαταστάσεις.

Σενάρια εφαρμογής

Ελαττώματα χρωματικής γραφικής CNC 0-MC:Η οθόνη χρώματος ενός κέντρου επεξεργασίας FANUC σειράς 0-MC αποτυγχάνει ∙ ο πίνακας χειριστή δεν εμφανίζει εικόνα ή κατεστραμμένη έκδοση χρώματος. Η πλακέτα γραφικών A16B-2200-0350 προσδιορίζεται ως το ελάττωμα.Αντικατάσταση επαναφέρει πλήρη χρωματική οθόνη υψηλής ανάλυσης.Αναβάθμιση οθόνης CNC 0-TD:Ένα κέντρο στροφής της σειράς 0-TD που αρχικά καθορίστηκε χωρίς έγχρωμη γραφική λαμβάνει το A16B-2200-0350 ως αναβάθμιση, προσθέτοντας χρώμα και υψηλή ανάλυση στην υπάρχουσα οθόνη CRT 9 ιντσών.

Γενικές ερωτήσεις

Ε1: Ποια μοντέλα CNC καλύπτονται από τη σημείωση συμβατότητας "#0C/F/00C";

Τα προθέματα # στις περιγραφές των εξαρτημάτων FANUC προσδιορίζουν τις παραλλαγές συμβατότητας. Το "0C" καλύπτει τις παραλλαγές της σειράς 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF).Το "00C" καλύπτει τη διαμόρφωση της σειράς 00CΚαι οι τρεις μοιράζονται την ίδια θέση γραφικών πλακέτων A16B-2200 και το ίδιο πρότυπο διεπαφής βίντεο, επιτρέποντας στο A16B-2200-0350 να εξυπηρετεί και τις τρεις από έναν μόνο αριθμό εξαρτήματος.

Ε2: Είναι το A16B-2200-0350 για τον πίνακα χειριστή CRT ή ξεχωριστή οθόνη παρακολούθησης;

Το A16B-2200-0350 εξυπηρετεί τον πίνακα χειριστή του CNC CRT, την 9 ιντσών έγχρωμη οθόνη που είναι ενσωματωμένη ή δίπλα στην μονάδα πληκτρολογίου MDI που είναι η κύρια διεπαφή CNC του χειριστή.Αυτό δεν είναι μια οθόνη παρακολούθησης μηχανής ή μια ξεχωριστή οθόνη είναι η κεντρική οθόνη διεπαφής χειριστή CNC.

Ε3: Μπορεί η A16B-2200-0350 να εγκατασταθεί σε μια σειρά 0-C που διαθέτει επί του παρόντος μονοχρωματική πλακέτα γραφικών;

Η αντικατάσταση μιας μονοχρωματικής πλακέτας γραφικών με το χρώμα A16B-2200-0350 απαιτεί επίσης μια συμβατή 9 ιντσών έγχρωμη οθόνη CRT. Μια μονοχρωματική CRT δεν ανταποκρίνεται σωστά στα έγχρωμα σήματα βίντεο.Επιβεβαιώστε ότι η υπάρχουσα οθόνη είναι ένα είδος χρώματος πριν από την τοποθέτηση A16B-2200-0350. Μια αναβάθμιση οθόνης μπορεί να χρειαστεί παράλληλα με την πλακέτα γραφικών.

Ε4: Η αντικατάσταση του A16B-2200-0350 επηρεάζει τις παραμέτρους ή τα προγράμματα CNC;

Οι παράμετροι και τα προγράμματα CNC βρίσκονται στις ενότητες SRAM και FROM στην κύρια πλακέτα του CPU. Η πλακέτα γραφικών δεν περιέχει αποθηκευμένα δεδομένα CNC. Η αντικατάσταση του A16B-2200-0350 δεν επηρεάζει κανένα δεδομένο επεξεργασίας.
