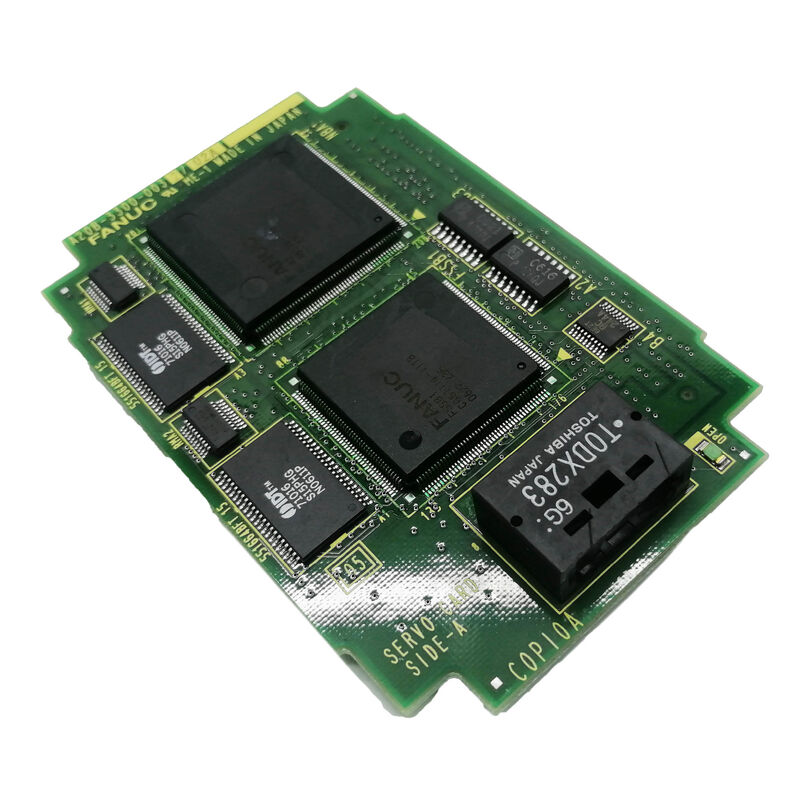

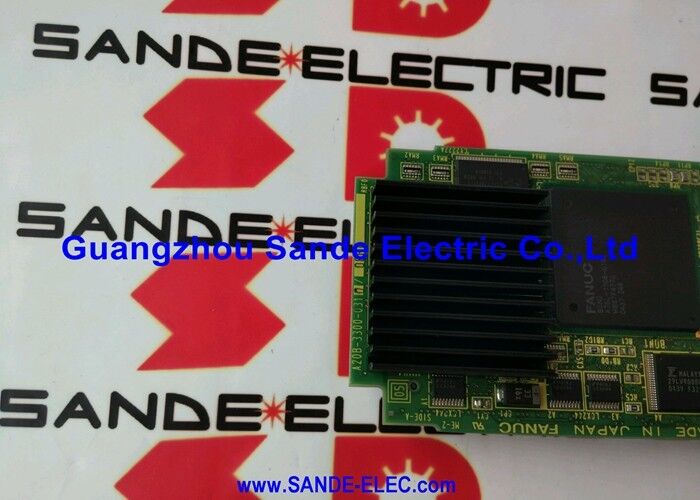

A20B-3300-0070 | Μονάδα CPU FANUC Intel 486DX2 66MHz — F20i / F21i / 16i / 18i / 21i CNC Κάρτα CPU

Intel 486DX2 στα 66MHz — Ο πυρήνας επεξεργασίας

Το A20B-3300-0070 φέρει έναν επεξεργαστή Intel 486DX2 ως κεντρική μονάδα επεξεργασίας. Το 486DX2 χρησιμοποιεί μια τεχνική διπλασιασμού του ρολογιού: ο εσωτερικός πυρήνας του επεξεργαστή λειτουργεί στα 66 MHz ενώ η εξωτερική διεπαφή διαύλου του λειτουργεί στα 33 MHz. Ο χαρακτηρισμός "DX2" αντικατοπτρίζει αυτόν τον διπλασιασμό — το DX είναι η παραλλαγή 486 με κινητή υποδιαστολή και το 2 που υποδεικνύει τον πολλαπλασιαστή εσωτερικού ρολογιού 2×.

Σε ένα πλαίσιο CNC, τα 66 MHz αντιπροσωπεύουν σημαντική ικανότητα επεξεργασίας για την παραγωγή CNC στην οποία λειτουργεί αυτή η κάρτα. Οι εργασίες του CNC σε πραγματικό χρόνο — υπολογισμοί παρεμβολής, κλείσιμο βρόχου σερβομηχανισμού, πρόβλεψη μπλοκ προγράμματος, εκτέλεση σκάλας PMC — όλα εκτελούνται σε αυτόν τον πυρήνα της CPU. Ο ρυθμός ρολογιού 66 MHz παρέχει αρκετό χώρο για την εκτέλεση αυτών των εργασιών εντός των αυστηρών προθεσμιών σε πραγματικό χρόνο που επιβάλλει το CNC.

Βασικές Προδιαγραφές

Διεπαφές μνήμης — SRAM, DRAM και Flash

Το A20B-3300-0070 υποστηρίζει τρεις τύπους διασύνδεσης μνήμης, καθένας από τους οποίους εξυπηρετεί διαφορετική λειτουργία στο σύστημα CNC:

Flash (FROM — Μνήμη Flash μόνο για ανάγνωση):Αποθηκεύει το λογισμικό του συστήματος CNC, τις παραμέτρους του σερβομηχανισμού και τα προγράμματα κατεργασίας σε μη πτητική μορφή. Το Flash διατηρεί το περιεχόμενό του επ' αόριστον χωρίς ρεύμα. Αυτό είναι το στρώμα μακροπρόθεσμης αποθήκευσης — η εικόνα του συστήματος CNC που αποκαθιστά τη λειτουργία μετά τον κύκλο ισχύος.

SRAM:Η στατική RAM με μπαταρίες αποθηκεύει προγράμματα και παραμέτρους που τροποποιεί ο χειριστής κατά την κανονική λειτουργία του μηχανήματος — μετατοπίσεις εργασίας, μετατοπίσεις εργαλείων, παραμέτρους μηχανής και δεδομένα που έχουν καταχωρηθεί κατά τη ρύθμιση. Η SRAM χρειάζεται την εφεδρική μπαταρία για να διατηρεί δεδομένα κατά την απενεργοποίηση. Η πρόσβαση SRAM είναι γρήγορη και επιτρέπει στο CNC να διαβάζει και να γράφει αυτές τις ρυθμίσεις γρήγορα κατά τη λειτουργία.

ΔΡΑΜΙ:Η δυναμική μνήμη RAM παρέχει την κύρια μνήμη εργασίας για την ενεργή εκτέλεση προγράμματος της CPU — την προσωρινή μνήμη όπου βρίσκονται τα μπλοκ προγραμμάτων που εκτελούνται, τα αποτελέσματα υπολογισμών και η κατάσταση εκτέλεσης του λειτουργικού συστήματος ζωντανά κατά τη λειτουργία. Η μνήμη DRAM είναι ασταθής και δεν απαιτεί εφεδρική μπαταρία, επειδή τα περιεχόμενά της φορτώνονται ξανά σε κάθε ενεργοποίηση από φλας και SRAM.

Σενάρια εφαρμογής

Σφάλμα CNC CPU:Ένα κέντρο κατεργασίας Series 16i αποτυγχάνει να ολοκληρώσει τη σειρά εκκίνησης του, εμφανίζοντας έναν συναγερμό που σχετίζεται με τη μονάδα CPU. Μετά τον αποκλεισμό προβλημάτων της μονάδας μνήμης, η κάρτα CPU A20B-3300-0070 αναγνωρίζεται ως το αποτυχημένο εξάρτημα. Η αντικατάσταση αποκαθιστά την κανονική εκκίνηση και λειτουργία CNC.

Αποκατάσταση ελεγκτή F21i:Μια μονάδα CNC F21i με επεξεργαστή που δεν λειτουργεί αποκαθίσταται με την τοποθέτηση ενός δοκιμασμένου A20B-3300-0070. Το CNC φορτώνει ξανά το λογισμικό του συστήματος από το φλας και συνεχίζει την κανονική λειτουργία με το προηγούμενο σύνολο παραμέτρων.

Ανταλλακτικό CPU Workshop:Ένα τμήμα συντήρησης εργαλειομηχανών διατηρεί ένα A20B-3300-0070 ως ανταλλακτικό συνεργείου για μονάδες CNC της σειράς i, επιτρέποντας την ταχεία αντικατάσταση της μονάδας CPU σε οποιοδήποτε CNC 16i, 18i ή 21i στο εργοστάσιό του χωρίς να περιμένει την προμήθεια εξαρτημάτων.

FAQ

Ε1: Λειτουργεί το A20B-3300-0070 σε όλα τα συστήματα 16i, 18i και 21i ή μόνο σε συγκεκριμένες αναθεωρήσεις υλικού;

Το A20B-3300-0070 έχει επιβεβαιωθεί για το υλικό i-generation Model A. Μεταγενέστερες αναθεωρήσεις υλικού της σειράς 16i/18i/21i χρησιμοποιούν ενημερωμένες κύριες πλακέτες που ενδέχεται να απαιτούν διαφορετικές εκδόσεις κάρτας CPU. Επαληθεύστε τη δημιουργία υλικού του CNC-στόχου από την οθόνη πληροφοριών συστήματος (μενού διαγνωστικών) πριν την τοποθέτηση. Η ονομασία της κάρτας F20i/F21i στην περιγραφή του προϊόντος προσδιορίζει τη γενιά FANUC Series 20/21 ως τον κύριο στόχο, με συμβατότητα 16i και 18i ως επιβεβαιωμένες πολλαπλές εφαρμογές.

Ε2: Διατηρούνται οι παράμετροι CNC όταν αντικαθίσταται η κάρτα CPU A20B-3300-0070;

Οι παράμετροι CNC αποθηκεύονται στη μνήμη SRAM (με υποστήριξη μπαταρίας) και στη μνήμη Flash στην κύρια πλακέτα και στις μονάδες μνήμης — όχι στην ίδια την κάρτα CPU. Η αντικατάσταση της κάρτας CPU δεν διαγράφει τις παραμέτρους CNC εφόσον η μπαταρία SRAM είναι υγιής και οι μονάδες φλας παραμένουν εγκατεστημένες. Ωστόσο, να εκτελείτε πάντα ένα αντίγραφο ασφαλείας πλήρους παραμέτρου πριν από οποιαδήποτε αντικατάσταση πλακέτας. Εάν το σύστημα αποτύχει να εκκινήσει μετά την αντικατάσταση της CPU, ενδέχεται να χρειαστεί να γίνει επαναφορά των παραμέτρων και του λογισμικού CNC από το εφεδρικό μέσο.

Ε3: Ποια είναι η σημασία απόδοσης του επεξεργαστή 486DX2 για εφαρμογές CNC;

Για τις εργασίες CNC που χειρίζεται αυτός ο επεξεργαστής — παρεμβολή, κλείσιμο σερβοβρόχου με ρυθμούς μικρότερου του χιλιοστού του δευτερολέπτου, εκτέλεση προγράμματος PMC και προσωρινή αποθήκευση — τα 66 MHz παρέχουν το εύρος ζώνης υπολογισμού που απαιτείται για ομαλή διαμόρφωση περιγράμματος πολλαπλών αξόνων και μηχανική επεξεργασία υψηλής ταχύτητας τροφοδοσίας. Η ενσωματωμένη μονάδα κινητής υποδιαστολής (FPU) του DX2 επιταχύνει τους τριγωνομετρικούς υπολογισμούς σε κυκλική και ελικοειδή παρεμβολή. Για τη δημιουργία εργαλειομηχανών που εξυπηρετούν αυτά τα συστήματα CNC, η απόδοση του 486DX2 ταιριάζει καλά με τις απαιτήσεις του CNC σε πραγματικό χρόνο.

Ε4: Μπορεί ο A20B-3300-0070 να αναβαθμιστεί σε ταχύτερο επεξεργαστή;

Όχι. Η κάρτα CPU έχει σχεδιαστεί γύρω από το συγκεκριμένο χρονισμό, τη διεπαφή διαύλου και τα επίπεδα σήματος του Intel 486DX2. Η τοποθέτηση διαφορετικού τύπου επεξεργαστή - Pentium, 486DX4 ή οποιουδήποτε άλλου - θα απαιτούσε διαφορετική κάρτα CPU σχεδιασμένη για την αρχιτεκτονική διαύλου αυτού του επεξεργαστή. Οι αναβαθμίσεις επεξεργαστή στα συστήματα CNC FANUC υλοποιούνται με την αντικατάσταση της πλήρους κάρτας CPU με μια κάρτα υψηλότερης γενιάς και όχι με την αλλαγή του τσιπ επεξεργαστή.

Ε5: Πώς εμφανίζεται μια αστοχία A20B-3300-0070 στο CNC;

Τα τυπικά συμπτώματα της αποτυχίας της κάρτας CPU περιλαμβάνουν: το CNC αποτυγχάνει να ολοκληρώσει την εκκίνηση και εμφανίζει συναγερμό CPU ή συστήματος. το CNC κρέμεται σε ένα σταθερό σημείο της σειράς εκκίνησης. το CNC λειτουργεί ακανόνιστα — εκτελώντας κάποιες εργασίες λανθασμένα ενώ άλλες φαίνονται κανονικές. ή το CNC περνάει την εκκίνηση αλλά δημιουργεί ανεξήγητα σφάλματα εκτέλεσης προγράμματος που δεν αντιστοιχούν σε έγκυρα σφάλματα προγράμματος. Αυτά τα συμπτώματα διαφέρουν από τις αστοχίες της μονάδας μνήμης (που συνήθως προκαλούν συγκεκριμένους κωδικούς συναγερμού που σχετίζονται με SRAM, DRAM ή FROM) και παραπέμπουν συγκεκριμένα στον πυρήνα επεξεργασίας της CPU.
