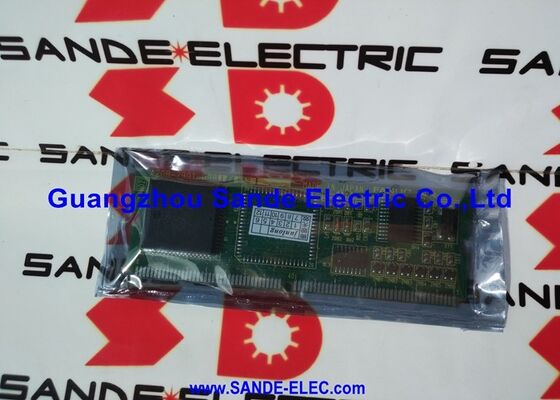

Fanuc PCB Board A20B-2902-0670 Μεταχειρισμένο σε καλή κατάσταση A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 ∙ Beta i Διοικητική επιφάνεια τροφοδοσίας ∙ Για biSVSP Servo/Spindle Combo Drives, σειρά A06B-6134, SVSP-40/40-15i και διαμορφώσεις πολλαπλών αξόνων

Σύνοψη

ΗFANUC A20B-2902-0670είναι η πίνακα οδήγησης τροφοδοσίας εντός της σειράς FANUC biSVSP ∙ η ολοκληρωμένη συνδυασμένη μονάδα της FANUC που τοποθετεί την ικανότητα κίνησης του τροφοδοτικού άξονα και την ικανότητα κίνησης του σφαιριού σε μια ενιαία συμπαγή μονάδα.

Η ιδέα biSVSP αντιμετώπιζε ένα πραγματικό πρόβλημα μηχανικής των πάνελ: τα παραδοσιακά ντουλάπια κίνησης CNC απαιτούσαν ξεχωριστές μονάδες ενισχυτή σερβο (SVM) και ξεχωριστή μονάδα ενισχυτή σπινέλ (SPM),καταναλώνουν σημαντικό πλάτος πάνελ και απαιτούν μεμονωμένες συνδέσεις λεωφορείων μεταξύ τους.

Το biSVSP ενσωματώνει και τις δύο λειτουργίες ∙ σεροάξονες και σπιντέλ ∙ σε μία μονάδα, μειώνοντας δραματικά το αποτύπωμα του πάνελ και απλοποιώντας την τοπολογία καλωδίωσης.

Μέσα σε μια μονάδα biSVSP, τρεις ξεχωριστές πλακέτες εκτυπωμένων κυκλωμάτων συνεργάζονται σε μια καθορισμένη φυσική και ηλεκτρική διάταξη.Επικοινωνία CNC (FSSB ή παρόμοια), και λογική ελέγχου άξονα/στρογγυλο.

Η πλακέτα καλωδίωσης παρέχει τα σημεία διασύνδεσης συνδέσμων για εξωτερικά καλώδια ̇ ισχύ κινητήρα, ανατροφοδότηση κωδικοποιητή, σήματα ελέγχου.Το πίνακα ισχύος ̇ του οποίου το A20B-2902-0670 είναι το τμήμα του οδηγού ̇ χειρίζεται την πραγματική μετατροπή ισχύος: λήψη της τριστάσης εισόδου εναλλασσόμενου ρεύματος, δημιουργία της συνεχούς διαδρομής, διακόπτηση των μονάδων IGBT για τις εξόδους σέρβο και σπινδέλου,και παροχή των ρυθμιζόμενων ράλιων συνεχούς ρεύματος χαμηλής τάσης για τις σανίδες ελέγχου και καλωδίωσης.

Το A20B-2902-0670 ειδικά είναι το τμήμα του οδηγού αυτής της μονάδας πίνακα ισχύος το τμήμα που μεταφέρει τα κυκλώματα κίνησης πύλης, τα κυκλώματα παροχής ενέργειας λογικού επιπέδου,και η διεπαφή μεταξύ του υλικού μετατροπής ισχύος και των σημάτων ελέγχου από το PCB ελέγχου.

Δεν είναι το πλήρες πίνακα ισχύος (που μεταφέρει τις IGBT και τον ευθυγραμμιστή).είναι το PCB οδηγού που είναι τοποθετημένο στο πίνακα ισχύος που γεφυρώνει τον τομέα ψηφιακού ελέγχου χαμηλής τάσης και τον τομέα μετάδοσης υψηλής ισχύος.

Βασικές προδιαγραφές

Αρχιτεκτονική biSVSP

Η αρχιτεκτονική των τριών πινάκων της μονάδας biSVSP είναι πιο στενά ενοποιημένη από την αρχιτεκτονική των δύο πινάκων των προηγούμενων αλφα SVM και SPM μονάδων.

Στο Alpha SVM2 (A06B-6079), για παράδειγμα, η αντικατάσταση της κορυφαίας κάρτας (A20B-2001-0931) είναι μια απλή ανταλλαγή, επειδή οι κορυφαίες και βασικές κάρτες είναι μηχανικά και ηλεκτρικά ανεξάρτητες.

Στο biSVSP, τα τρία πλαίσια μοιράζονται μονοπάτια σήματος και επίπεδα ισχύος που διασυνδέονται μέσω συνδέσεων πίσω,και η φυσική διάταξη της μονάδας A06B-6134 είναι πιο συμπαγή ̇ καθιστώντας την ταυτοποίηση και την αντικατάσταση μεμονωμένων πλακών πιο περίπλοκη.

Η ενσωμάτωση αυτή είναι ο λόγος για τον οποίο ορισμένα εξειδικευμένα κέντρα επισκευής προτιμούν να εξυπηρετούν το biSVSP ως ολοκληρωμένη μονάδα, αντικαθιστώντας ολόκληρη τη μονάδα A06B-6134 αντί να αντικαθιστούν μεμονωμένες σανίδες.

Όταν μια μονάδα biSVSP επιστρέφεται σε κέντρο επισκευής, ο τεχνικός έχει πρόσβαση στην πλήρη συναρμολόγηση, μπορεί να πραγματοποιεί διαγνωστικές μετρήσεις σε όλες τις διεπαφές ταυτόχρονα σε μια δοκιμαστική εξέδρα,και μπορεί να αντικαταστήσει οποιοδήποτε πλακέτο ή συστατικό έχει αποτύχει.

Η πλακέτα οδηγού A20B-2902-0670 εντός του τμήματος ισχύος είναι ένα από τα αναγνωρίσιμα ανταλλάξιμα υποσυστήματα εντός αυτής της διαδικασίας επισκευής.

Πίνακας οδηγού τροφοδοσίας ∙ Τι ελέγχει

Μέσα στο τμήμα ισχύος του biSVSP, το PCB οδηγού A20B-2902-0670 εκτελεί λειτουργίες που είναι απαραίτητες τόσο για τα κανάλια εξόδου του σφινδάλου όσο και για τα κανάλια εξόδου του σφινδάλου:

Παραγωγή σήματος κίνησης πύλης:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.

Τα κυκλώματα κίνησης πύλης στο PCB οδηγού μεταφράζουν τα χαμηλής ισχύος σήματα PWM από το πίνακα ελέγχου σε υψηλότερη τάση,υψηλότεροι παλμοί ρεύματος που απαιτούνται για την αξιόπιστη εναλλαγή των πύλων IGBT με τις ταχύτητες που απαιτούνται για τον έλεγχο του κινητήρα (συνήθως συχνότητα φορέα 2 8 kHz).

Απομονωμένη παροχή ενέργειας για τους οδηγούς πύλης:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, η οποία επιπλέει σε διαφορετικά δυναμικά κατά τη διάρκεια της αλλαγής.

Το PCB οδηγού μεταφέρει τα απομονωμένα κυκλώματα τροφοδοσίας (συνήθως μικροί μετασχηματιστές υψηλής συχνότητας ή κυκλώματα αντλίας φόρτισης) που παρέχουν αυτές τις τροφοδοσίες κίνησης πλωτής πύλης.

Διαδρομή σήματος κλειδώματος και προστασίας:Το οδηγό PCB μεταφέρει τον έλεγχο αναμεταδιδόμενης φόρτισης, DC λεωφορείο προφόρτισης λογική ενεργοποιήσει, υπερσύγχρονη λογική ταξίδι,και τα σήματα ενεργοποίησης/αποσύνδεσης που επιτρέπουν στον πίνακα ελέγχου να ακολουθεί με ασφάλεια τη σειρά του τμήματος ισχύος κατά την εκκίνηση, κανονική λειτουργία και συνθήκες βλάβης.

Το biSVSP στις εφαρμογές μηχανημάτων CNC

Η ενσωμάτωση της μονάδας biSVSP την έκανε ιδιαίτερα ελκυστική για τους lathes CNC και τα μικρότερα κέντρα επεξεργασίας, όπου η μονάδα συνδυασμένης κίνησης στο ηλεκτρικό ντουλάπι είναι περιορισμένη.

Ένα τυπικό διεξάξιο πηνίο CNC (εξάξιοι X και Z, συν ένα σπινδύλιο) θα μπορούσε να εξυπηρετείται από μια ενιαία μονάδα biSVSP ∙ ένα κουτί, μία σύνδεση εισόδου AC, μία λεωφόρο DC,ένας ανεμιστήρας ς έναντι της παραδοσιακής διάταξης δύο μονάδων SVM και ενός SPM που θα καταλάμβαναν το τριπλάσιο του πλάτους του πίνακα.

Η σειρά A06B-6134 biSVSP καλύπτει μια σειρά από συνδυασμούς ρεύματος servo/spindle,από το μικρότερο SVSP-40/40-15i (όπου το "40/40" περιγράφει δύο αξόνους servo και το "15i" το ονομαστικό ρεύμα του σπινδέλου) μέσω τριπλών συνδυασμών servo/spindle που εξυπηρετούν τρεις αξόνους servo και ένα σπινδέλιο.

The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.

Γενικές ερωτήσεις

Ερώτηση 1: Πρέπει να παραγγείλετε το A20B-2902-0670 ξεχωριστά ή είναι καλύτερο να αντικαταστήσετε το πλήρες μοντέλο A06B-6134;

Για τα περισσότερα σενάρια συντήρησης, η πλήρης αντικατάσταση της μονάδας (αποστολή της αποτυχημένης μονάδας A06B-6134 σε κέντρο επισκευής και λήψη δοκιμασμένης αντικατάστασης) είναι η προσέγγιση χαμηλότερου κινδύνου.

Η στενή ενσωμάτωση του biSVSP σημαίνει ότι η διάγνωση του συγκεκριμένου πίνακα που έχει αποτύχει απαιτεί πρόσβαση σε εξέδρα δοκιμών που οι περισσότερες ομάδες συντήρησης παραγωγής δεν έχουν στο χώρο.

If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.

Χωρίς αυτή τη διαγνωστική βεβαιότητα, η τοποθέτηση εναλλακτικής πλακέτας οδηγού σε ένα σύνολο με μη ανιχνευμένο σφάλμα στην πλακέτα ελέγχου ή στην πλακέτα καλωδίωσης οδηγεί σε δεύτερη βλάβη ενότητας.

ΕΡ2: Ποια είναι τα τυπικά συμπτώματα βλάβης σε μια μονάδα biSVSP που υποδηλώνουν ότι έχει βρεθεί βλάβη στην πλατφόρμα τροφοδότησης (A20B-2902-0670);

Ελαττώματα του πίνακα οδήγησης ισχύος εμφανίζονται συνήθως ως: αδυναμία της μονάδας να ενεργοποιήσει το δίκτυο συνεχούς ρεύματος (το ρελέα φόρτισης του δίκτυου συνεχούς ρεύματος δεν κλείνει ή το κύκλωμα προφόρτισης δεν μπορεί να αυξήσει την τάση του δίκτυου,υποδεικνύει ότι το κύκλωμα ελέγχου του ρελέ φορτίου της πλακέτας οδηγού έχει αποτύχει)· ένα ή περισσότερα κανάλια εξόδου από ελεγκτή ή σπινδύλο που παράγουν εσφαλμένο ρεύμα κινητήρα ή δεν παράγουν ρεύμα κινητήρα παρά τις σωστές εντολές ελέγχου (που υποδηλώνουν βλάβη κυκλώματος κίνησης πύλης για τα επηρεασμένα πόδια IGBT) ·ή συναγερμοί υπέρτασης/πάνω ρεύματος που συσχετίζονται με συγκεκριμένα γεγονότα μετάβασης ισχύος και δεν ανταποκρίνονται στη ρύθμιση παραμέτρων.

Αντιπαραβάλλεται με λάθη πίνακα ελέγχου (λάθη επικοινωνίας FSSB, λάθη κωδικοποιητή) και λάθη πίνακα καλωδίωσης (προβλήματα που αφορούν συγκεκριμένα συνδέσμους και επηρεάζουν την ακεραιότητα του σήματος σε συγκεκριμένα καλώδια).

Ε3: Μπορεί η μονάδα biSVSP να λειτουργεί προσωρινά μόνο με λειτουργία εφοδιασμού εάν αποτύχει το τμήμα του οδηγού σπινδέλου ή αντίστροφα;

Όχι, επειδή και τα τρία κανάλια εξόδου (αξόνες servo και σπιντέλ) μοιράζονται το κοινό πίνακα ισχύος, DC λεωφορείο, και PCB τροφοδότησης,μια βλάβη σε οποιοδήποτε τμήμα του πίνακα οδηγού ισχύος συνήθως απενεργοποιεί ολόκληρη τη μονάδα.

Το biSVSP δεν έχει σχεδιαστεί για κομψή λειτουργία με μερική βλάβη του πίνακα ∙ η ολοκλήρωσή του ανταλλάσσει επιχειρησιακή ευελιξία με συμπαγή.

Ένα ελάττωμα στο PCB του οδηγού που απενεργοποιεί την έξοδο του σπινδέλου εμποδίζει επίσης την ασφαλή λειτουργία των αξόνων εφοδιασμού,επειδή η λογική προστασίας και διασύνδεσης είναι κοινή σε όλα τα κανάλια στο πίνακα οδήγησης.

Ε4: Ποια είναι τα πιο επιρρεπή σε βλάβη εξαρτήματα στο A20B-2902-0670 σε μονάδες biSVSP μακράς διάρκειας;

Στις ενότητες biSVSP με εκτεταμένη διάρκεια λειτουργίας (10+ χρόνια), τα συνηθέστερα αποτυχημένα συστατικά στο πίνακα οδήγησης είναι: ηλεκτρολυτικοί πυκνωτές στα βοηθητικά κυκλώματα τροφοδοσίας (απώλεια χωρητικότητας που σχετίζεται με την ηλικία,Αύξηση της ΕΣΑ, και ενδεχόμενη εξαγωγή ηλεκτρολυτών), οι οπτικοακουπλιστές στα εμπόδια απομόνωσης μεταξύ των σημάτων ελέγχου και των κυκλωμάτων κίνησης πύλης (αποσυντίθενται μέσω της γήρανσης των LED στον πομπό οπτικοακουπλιστή,αυξάνοντας τη σταθερή χρόνου του φραγμού απομόνωσης και προκαλώντας στρεβλώσεις συγχρονισμού κίνησης πύλης σε υψηλότερες συχνότητες διασύνδεσης)· και μικρά τρανζίστορα σήματος και IC στο κύκλωμα ελέγχου του ρελέ φορτίου, τα οποία μπορούν να αποτύχουν λόγω θερμικής πίεσης σε μονάδες που είναι τοποθετημένες σε φτωχά εξαερισμένα σημεία.

Η πλήρης αντικατάσταση των εξαρτημάτων με επίκεντρο αυτές τις περιοχές, που πραγματοποιείται από ειδικό, αποκαθιστά ουσιαστικά την αξιοπιστία του πίνακα οδήγησης.

Ε5: Ποιες προφυλάξεις είναι απαραίτητες όταν η πλακέτα A20B-2902-0670 βρίσκεται μέσα σε μια μονάδα που πρέπει να ανοίξει για επιθεώρηση ή επισκευή;

Οι πυκνωτές λεωφορείου συνεχούς ρεύματος της μονάδας biSVSP διατηρούν επικίνδυνες τάσεις (ενδεχομένως 300-600V συνεχούς ρεύματος ανάλογα με την τάση τροφοδοσίας) για αρκετά λεπτά μετά την αφαίρεση της ισχύος εναλλασσόμενου ρεύματος.

Πριν ανοίξετε τη μονάδα για οποιοδήποτε έλεγχο ή αφαίρεση της πλακέτας, επιβεβαιώστε ότι η συνεχής κίνηση έχει εκφορτωθεί πλήρως παρατηρώντας το φως "φόρτισης" LED στο πρόσωπο της μονάδας (πρέπει να σβήσει),και στη συνέχεια να μετρήσετε τα τερματικά των λεωφορείων συνεχούς ρεύματος με ένα μετρητή ονομαστικής τάσης.

Κατά τη διάρκεια αυτής της επαλήθευσης απαιτείται προσωπικός εξοπλισμός προστασίας (μονωμένα γάντια κατάλληλα για την τάση, προστασία των ματιών).Απαιτούνται επιπλέον προφυλάξεις ESD κάθε φορά που εκτίθενται τα ηλεκτρονικά πλαίσια ελέγχου, δεδομένου ότι η πλακέτα οδηγού φέρει διακόσμια κυκλικά διακόσμια κυκλικά που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση.
