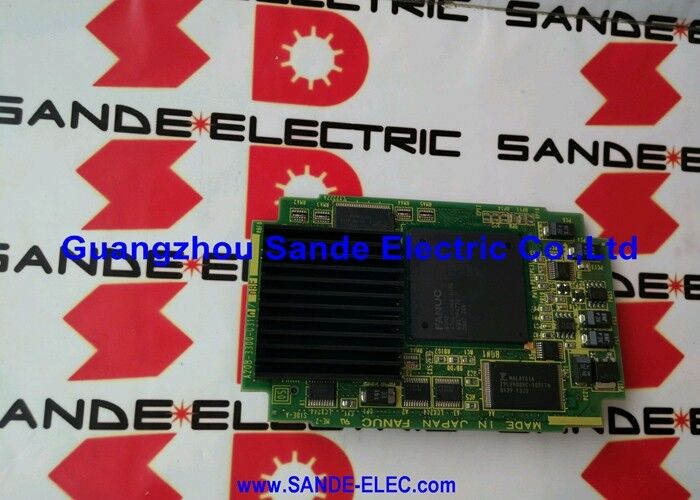

1pcs Χρησιμοποιημένη πλακέτα FANUC A20B-2902-0490 δοκιμασμένη A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 | Μονάδα Ελέγχου CRT HSSB — Σειρά 16-C / 18-C, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-2902-0490

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Ελέγχου CRT HSSB (Πλακέτα Θυγατρική Διαύλου Υψηλής Ταχύτητας Σειριακής)

Σειρά Πλακέτας: A20B-2902

Συμβατά Συστήματα: FANUC Σειρά 16-C, 18-C και συμβατά

Επισκόπηση

Το A20B-2902-0490 είναι η μονάδα ελέγχου CRT HSSB για συστήματα CNC FANUC Σειράς 16-C και 18-C. Το HSSB σημαίνει High-Speed Serial Bus (Δίαυλος Υψηλής Ταχύτητας Σειριακής) — η αρχιτεκτονική επικοινωνίας που χρησιμοποιούσε η FANUC για τη σύνδεση της μονάδας ελέγχου CNC με περιφερειακές συσκευές, συμπεριλαμβανομένης της οθόνης CRT.

Αυτή η μονάδα είναι η διεπαφή που κάνει αυτή τη σύνδεση να λειτουργεί. Συνδέεται απευθείας στην κύρια πλακέτα CPU του ελεγκτή Σειράς 16/18 Μοντέλο C και διαχειρίζεται τη διαδρομή σήματος μεταξύ του επεξεργαστή CNC και του συστήματος οθόνης.

Χωρίς αυτή την πλακέτα, η λειτουργία της οθόνης CRT απουσιάζει.

Το CNC μπορεί να λειτουργεί εσωτερικά, αλλά η οθόνη του πίνακα χειριστή δεν θα λαμβάνει δεδομένα ούτε θα αποδίδει σωστά την οθόνη του CNC. Σε συστήματα που είναι διαμορφωμένα με οθόνη CRT, αυτή η πλακέτα είναι το υλικό που επιτρέπει στον χειριστή να βλέπει τι κάνει το CNC.

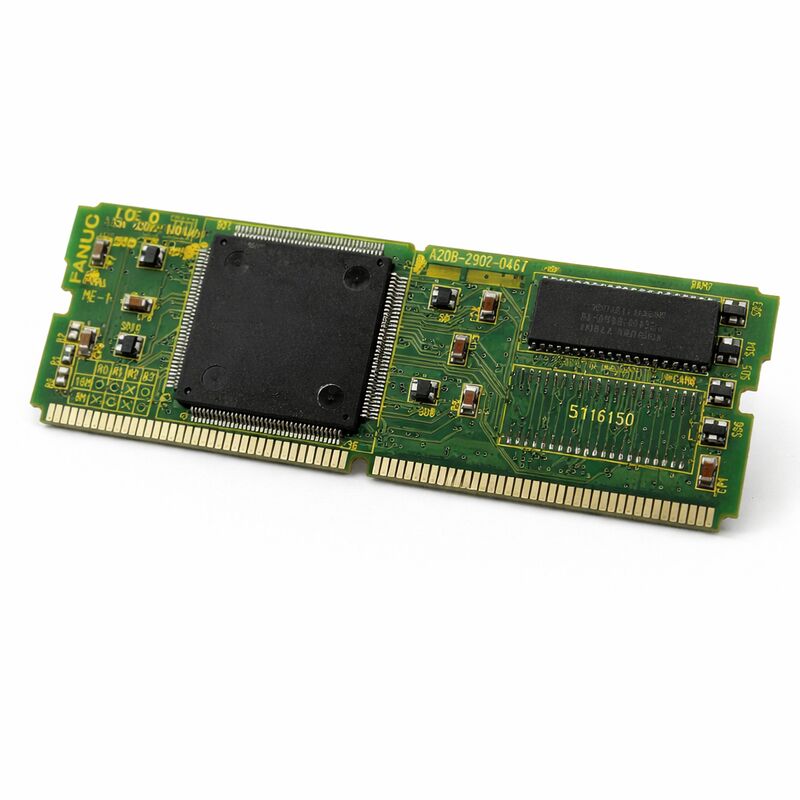

Η σειρά A20B-2902 είναι η οικογένεια πλακετών θυγατρικών plug-in της FANUC για την πλατφόρμα κύριας CPU Σειράς 16/18.

Η παραλλαγή -0490 διαχειρίζεται ειδικά την έξοδο διαύλου υψηλής ταχύτητας σειριακής προς την CRT. Παρέχει δυνατότητα επικοινωνίας οθόνης στον ελεγκτή χωρίς να απαιτείται ξεχωριστή πλακέτα διεπαφής οθόνης στη σχάρα του ελεγκτή — η λειτουργία ενσωματώνεται στην κύρια πλακέτα CPU μέσω αυτής της μονάδας plug-in.

Βασικές Προδιαγραφές

HSSB — Η Αρχιτεκτονική Επικοινωνίας Οθόνης

Οι πρώτοι ελεγκτές CNC FANUC i-series και C-series χώριζαν τα ηλεκτρονικά ελέγχου από τη μονάδα οθόνης και MDI.

Οι δύο μονάδες συνδέονταν με έναν δίαυλο υψηλής ταχύτητας σειριακής αντί για τις παλαιότερες μεθόδους παράλληλης διεπαφής. Το HSSB ήταν το πρότυπο για αυτή τη σύνδεση στην πλατφόρμα Σειράς 16/18.

Επέτρεπε σε ένα μόνο καλώδιο να μεταφέρει δεδομένα οθόνης, είσοδο πληκτρολογίου και σήματα ελέγχου μεταξύ του ελεγκτή και του σταθμού χειριστή.

Το A20B-2902-0490 παρέχει το υλικό από την πλευρά του ελεγκτή για αυτόν τον δίαυλο. Από την πλευρά της μονάδας οθόνης, μια αντίστοιχη πλακέτα διεπαφής ή κύκλωμα επεξεργάζεται τα εισερχόμενα σειριακά δεδομένα και οδηγεί την CRT. Τα δύο άκρα της σύνδεσης HSSB πρέπει να είναι συμβατά.

Η αντικατάσταση μόνο της μονάδας από την πλευρά του ελεγκτή, ενώ το υλικό από την πλευρά της οθόνης έχει βλάβη, δεν θα αποκαταστήσει τη λειτουργία της οθόνης, και αντίστροφα.

Η προσέγγιση του σειριακού διαύλου μείωσε την πολυπλοκότητα της καλωδίωσης σε σύγκριση με τις παράλληλες διεπαφές οθόνης.

Παρείχε επίσης κάποια ηλεκτρική απομόνωση μεταξύ της μονάδας CRT υψηλής τάσης και των ηλεκτρονικών του ελεγκτή CNC — ένα πλεονέκτημα στα περιβάλλοντα ντουλαπιών όπου λειτουργούν οι ελεγκτές εργαλειομηχανών.

Λειτουργία Οθόνης Κειμένου και Γραφικών CRT

Στους ελεγκτές Σειράς 16-C και 18-C, η οθόνη εξυπηρετεί πολλαπλούς ρόλους. Δείχνει την κατάσταση του CNC, το ενεργό πρόγραμμα, τις θέσεις των αξόνων, τις παραμέτρους, τους συναγερμούς και τις γραφικές απεικονίσεις διαδρομής εργαλείου όπου η επιλογή είναι εγκατεστημένη.

Όλο αυτό το περιεχόμενο της οθόνης ρέει από τον επεξεργαστή CNC προς την CRT μέσω της σύνδεσης HSSB που διαχειρίζεται το A20B-2902-0490.

Η εμφάνιση κειμένου είναι η βασική λειτουργία.

Το CNC στέλνει συνεχώς δεδομένα οθόνης που αντιπροσωπεύουν την τρέχουσα κατάσταση της οθόνης — μενού, τιμές παραμέτρων, κείμενο συναγερμών, ενδείξεις θέσης.

Η μονάδα διεπαφής CRT στο άκρο της οθόνης αποδίδει αυτά τα δεδομένα ως ορατούς χαρακτήρες και αριθμούς στην οθόνη.

Χωρίς τη μονάδα HSSB στην πλευρά του ελεγκτή που παράγει αυτή τη ροή δεδομένων, η οθόνη δεν λαμβάνει τίποτα.

Οι λειτουργίες γραφικών — εάν το σύστημα είναι διαμορφωμένο με γραφική απεικόνιση διαδρομής εργαλείου ή άλλες οθόνες λειτουργίας γραφικών — δρομολογούνται επίσης μέσω της ίδιας σύνδεσης HSSB. Η μονάδα από την πλευρά του ελεγκτή διαχειρίζεται την έξοδο δεδομένων κειμένου και γραφικών όπως ορίζεται από το λογισμικό CNC.

Σχεδιασμός και Εγκατάσταση Plug-In

Το A20B-2902-0490 τοποθετείται απευθείας στην κύρια πλακέτα CPU του ελεγκτή Σειράς 16/18 Μοντέλο C. Χρησιμοποιεί την τυπική διεπαφή πλακέτας θυγατρικής SMD της σειράς A20B-2902.

Η πλακέτα συνδέεται μέσω μιας ειδικής υποδοχής στην κύρια πλακέτα CPU PCB και δεν απαιτεί ξεχωριστή καλωδίωση εντός του ντουλαπιού του ελεγκτή.

Αυτή η προσέγγιση ενσωμάτωσης διατηρεί την εσωτερική καλωδίωση του ελεγκτή στο ελάχιστο.

Ολόκληρη η λειτουργία εξόδου HSSB είναι αυτόνομη στην πλακέτα θυγατρική.

Εάν η πλακέτα αποτύχει, η μονάδα αφαιρείται και αντικαθίσταται χωρίς να διαταράσσονται άλλες πλακέτες στον ελεγκτή.

Η κύρια πλακέτα CPU, οι μονάδες μνήμης, η μονάδα PMC και άλλες πλακέτες θυγατρικές παραμένουν ανεπηρέαστες.

Μετά την εγκατάσταση, συνήθως δεν απαιτείται επανεγκατάσταση λογισμικού — η πλακέτα παρέχει μια λειτουργία υλικού που το λογισμικό CNC αναμένει ήδη να υπάρχει σε ένα σωστά διαμορφωμένο σύστημα.

Συχνές Ερωτήσεις

Ε1: Η οθόνη CRT είναι κενή κατά την εκκίνηση. Όλες οι άλλες λειτουργίες CNC φαίνονται φυσιολογικές. Είναι το A20B-2902-0490 η αιτία;

Μια κενή οθόνη με φυσιολογική λειτουργία CNC είναι συμβατή με αποτυχία επικοινωνίας HSSB — είτε η μονάδα από την πλευρά του ελεγκτή (αυτή η πλακέτα) είτε η διεπαφή από την πλευρά της οθόνης έχει βλάβη.

Σειρά διάγνωσης εναλλαγής: επιβεβαιώστε ότι η ίδια η μονάδα CRT ενεργοποιείται (οι δικές της ενδείξεις ή ο οπίσθιος φωτισμός), στη συνέχεια ελέγξτε το καλώδιο HSSB για ζημιά ή χαλαρές συνδέσεις και στα δύο άκρα.

Εάν το καλώδιο και η μονάδα οθόνης ελεγχθούν, το A20B-2902-0490 γίνεται ο κύριος ύποπτος.

Ε2: Η οθόνη εμφανίζει ακατανόητους χαρακτήρες ή ατελείς οθόνες. Θα μπορούσε η μονάδα HSSB να προκαλέσει αυτό;

Η ακατανόητη ή μερική έξοδος οθόνης υποδεικνύει κατεστραμμένα δεδομένα στον σειριακό σύνδεσμο. Αυτό μπορεί να προέρχεται από τον πομπό (το A20B-2902-0490), το καλώδιο (λήψη θορύβου, κατεστραμμένους αγωγούς) ή τον δέκτη στην πλευρά της οθόνης.

Ξεκινήστε με το καλώδιο — τα καλώδια HSSB σε περιβάλλοντα εργαλειομηχανών συσσωρεύουν μηχανική φθορά στους συνδέσμους και κατά μήκος των εύκαμπτων τμημάτων. Ένα κατεστραμμένο καλώδιο παράγει ακριβώς αυτό το σύμπτωμα.

Αντικαταστήστε ή δοκιμάστε το καλώδιο πριν καταλήξετε ότι η μονάδα έχει βλάβη.

Ε3: Η μονάδα αντικαταστάθηκε και η οθόνη λειτουργεί, αλλά μόνο σε λειτουργία κειμένου — η γραφική απεικόνιση διαδρομής εργαλείου απουσιάζει. Είναι αυτή η πλακέτα;

Η γραφική απεικόνιση διαδρομής εργαλείου απαιτεί την κατάλληλη επιλογή FANUC να φορτωθεί και να ενεργοποιηθεί στο λογισμικό.

Η μονάδα HSSB παρέχει τη φυσική διαδρομή επικοινωνίας για όλο το περιεχόμενο της οθόνης, αλλά η επιλογή γραφικής οθόνης πρέπει να είναι ξεχωριστά εγκατεστημένη στο FROM του CNC και να ενεργοποιείται μέσω παραμέτρων.

Μια ελλιπής ή απενεργοποιημένη επιλογή γραφικών παράγει ακριβώς αυτό το σύμπτωμα ανεξάρτητα από το υλικό της οθόνης.

Ε4: Είναι όλες οι αναθεωρήσεις του A20B-2902-0490 εναλλάξιμες;

Τα επίθηματα αναθεώρησης στις πλακέτες θυγατρικές FANUC (π.χ., /01A, /02A) υποδεικνύουν αναθεωρήσεις παραγωγής που μπορεί να αντιμετωπίζουν αλλαγές στην κατασκευή ή στα εξαρτήματα. Στις περισσότερες περιπτώσεις, οι μεταγενέστερες αναθεωρήσεις είναι συμβατές προς τα πίσω με τις προηγούμενες.

Ωστόσο, εάν μια συγκεκριμένη αναθεώρηση αναφέρεται στην τεκμηρίωση σέρβις του μηχανήματος, χρησιμοποιήστε αυτήν την αναθεώρηση εκτός εάν επιβεβαιωθεί διαφορετικά.

Το επίθημα /02A που σημειώνεται σε ορισμένες καταχωρήσεις προϊόντων υποδεικνύει μια συγκεκριμένη αναθεώρηση εντός αυτής της οικογένειας αριθμών εξαρτημάτων.

Ε5: Το μηχάνημα Σειράς 16-C λειτουργούσε καλά. Η οθόνη CRT άρχισε να τρεμοπαίζει και μετά έγινε κενή. Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση της μονάδας HSSB;

Μια οθόνη που υποβαθμίζεται από τρεμόπαιγμα σε κενό είναι πιο τυπικά βλάβη της μονάδας οθόνης (γήρανση σωλήνα CRT, βλάβη αντιστροφέα ή βλάβη τροφοδοτικού στην οθόνη) ή βλάβη καλωδίου παρά βλάβη της μονάδας HSSB στον ελεγκτή.

Η μονάδα HSSB είτε λειτουργεί είτε όχι — η σταδιακή υποβάθμιση δεν είναι χαρακτηριστικό των πλακετών ψηφιακής διεπαφής.

Ελέγξτε την τροφοδοσία της μονάδας οθόνης και την κατάσταση του σωλήνα CRT πρώτα.
