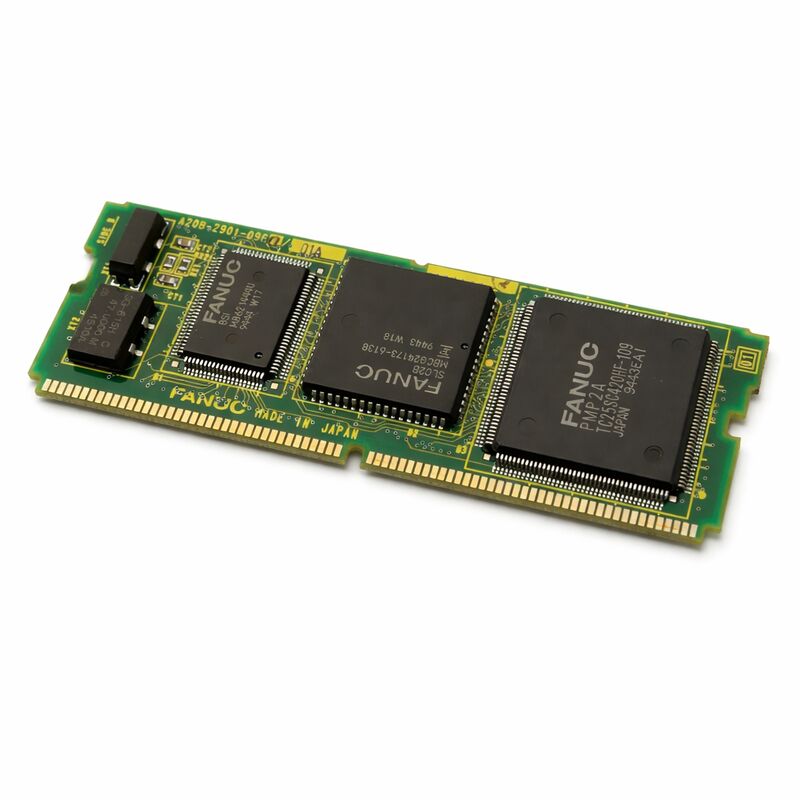

1 τεμάχιο Χρησιμοποιημένη πλακέτα FANUC A20B-2902-0480 δοκιμασμένη A20B29020480 A2OB-29O2-O48O

FANUC A20B-2902-0480 PMC-RB5 / RB6 Μονάδα Ελέγχου με σύνδεση I / O

Αριθμός μέρους:Α20Β-2902-0480

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα ελέγχου και μνήμης PMC SMD Plug-In Daughter Board

Θερμοκρασία λειτουργίας:0°55°C

Δύο λειτουργίες σε μία ενότητα

Το A20B-2902-0480 είναι η μονάδα ελέγχου και μνήμης PMC για τους ελεγκτές της σειράς 16/18/20 Model C της FANUC.η μνήμη που χρειάζεται η PMC για να εκτελέσει το πρόγραμμα σκάλας, και το I/O Link interface που συνδέει τον ελεγκτή με κατανεμημένες συσκευές I/O σε ολόκληρη τη μηχανή.

Η πλευρά της μνήμης:32 KB SRAM αποθηκεύει το ίδιο το πρόγραμμα σκάλας η λογική αναμετάδοσης που καθορίζει την αυτοματοποίηση του εργαλείου μηχανής: ακολουθίες αλλαγής εργαλείου, κλειδαριά ασφαλείας, αλλαγή τρόπου, απαντήσεις M-κωδικού.256 KB DRAM παρέχει λειτουργική μνήμη για την εκτέλεση PMC, τιμές χρονόμετρου, τιμές μετρητή, και πίνακες δεδομένων που η σκάλα ενημερώνει κάθε κύκλο σάρωσης.

Από την πλευρά της σύνδεσης I/O:Κάθε σήμα μεταξύ του πίνακα χειριστή και του CNC ταξιδεύει μέσω της διεπαφής συνδέσμου I/O του ενότητας.εξόδους φανού οθόνης όλα αυτά μεταφέρονται σε ένα ενιαίο I/O Link σειριακό λεωφορείο το οποίο η μονάδα PMC εξετάζει κάθε κύκλο σάρωσηςΌταν αυτή η διεπαφή αποτύχει, όλη η επικοινωνία του πάνελ χάνεται ταυτόχρονα.συνοδεύεται από συναγερμό επικοινωνίας I/O Link στο CNC, είναι το πρότυπο σφάλματος που δείχνει συγκεκριμένα σε αυτό το ενότητα και όχι σε μια μεμονωμένη πλακέτα Ε/Υ ή σφάλμα καλωδίωσης.

RB5/RB6 ∆ιαπιστώνεται από την έκδοση PMC

Η ονομασία PMC-RB προσδιορίζει τις προδιαγραφές της γλώσσας σκάλας και την αρχιτεκτονική εκτέλεσης.ταχύτητα εκτέλεσης, και της διευθύνσεως συνδέσμου I/O. Δεν είναι εναλλάξιμη με διαφορετικές εκδόσεις PMC. Μια ενότητα αντικατάστασης πρέπει να ταιριάζει με την αρχική έκδοση RB5 ή RB6 και το πρόγραμμα σκάλας PMC,αποθηκεύονται ξεχωριστά στη μονάδα FROM του ελεγκτή, δεν επηρεάζεται από την αντικατάσταση αυτής της μονάδας.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Ο πίνακας χειριστή δεν ανταποκρίνεται καθόλου και το CNC δείχνει ένα σφάλμα συνδέσμου I/O. Είναι αυτό το A20B-2902-0480;

Η πλήρης απώλεια του πάνελ με συναγερμό σύνδεσης I/O δείχνει την διεπαφή σύνδεσης I/O του PMC.Πρώτα ελέγξτε τη σύνδεση καλωδίου I/O Link στο μοντέλο ∙ ένας χαλαρός σύνδεσμος παράγει τα ίδια συμπτώματα με ένα αποτυχημένο κύκλωμα διεπαφήςΕάν το καλώδιο είναι πλήρως τοποθετημένο και το σφάλμα συνεχίζεται, το κύκλωμα σύνδεσης Ε/Υ της μονάδας έχει αποτύχει.

Ε2: Ένα συγκεκριμένο αυτόματο βήμα του κύκλου δεν ολοκληρώνεται ποτέ, η μηχανή σταματά στο ίδιο σημείο κάθε φορά.

Ένα μόνο βήμα που πάντα αποτυγχάνει είναι απίθανο να είναι ένα σφάλμα υλικού του ενσωματωμένου.Μια αποτυχία ενός βήματος δείχνει σε μια συγκεκριμένη είσοδο που περιμένει η σκάλαΧρησιμοποιήστε την οθόνη διάγνωσης της σκάλας PMC για να προσδιορίσετε ποιο σήμα αναμένει η σκάλα σε αυτό το βήμα και να εντοπίσετε αυτό το σήμα από την πηγή του.

Ε3: Η αντικατάσταση του A20B-2902-0480 απαιτεί επαναφόρτωση του προγράμματος σκάλας PMC;

Όχι, η σκάλα PMC είναι αποθηκευμένη στη μονάδα FROM του CNC, όχι σε αυτή τη μονάδα.ενεργειακός κύκλος του ελεγκτή και επιβεβαιώστε ότι η επικοινωνία I/O Link αποκαθίσταται στις διαγνωστικές οθόνες PMC. Βεβαιωθείτε ότι η αντικατάσταση είναι η σωστή έκδοση RB5 ή RB6 πριν από την εγκατάσταση.

Ε4: Ο ελεγκτής εμφανίζει συναγερμό PMC που σχετίζεται με DRAM.

Για τις τυποποιημένες εφαρμογές σειράς 16/18 μοντέλο C, 256 KB είναι η σχεδιασμένη προδιαγραφή για το RB5/RB6 PMC. Ένας συναγερμός DRAM σε ένα σωστά καθορισμένο σύστημα υποδεικνύει βλάβη κυψελών DRAM,όχι ανεπαρκής ικανότηταΑντικαταστήστε τη μονάδα.

Ε5: Μπορεί η σκάλα PMC από μια σειρά 16-C να χρησιμοποιηθεί απευθείας σε νεότερο ελεγκτή FANUC;

Η σκάλα που έχει γραφτεί για το PMC-RB5/RB6 χρησιμοποιεί τη σύνταξη διευθύνσεων και εντολών που είναι ειδική για την συγκεκριμένη γενιά PMC.Ένας νεότερος ελεγκτής χρησιμοποιεί το PMC-SB ή μια μεταγενέστερη έκδοση με διαφορετικές συμβάσεις διευθύνσεωνΗ σκάλα πρέπει να μετατραπεί ή να ξαναγραφεί για τη νέα πλατφόρμα.
