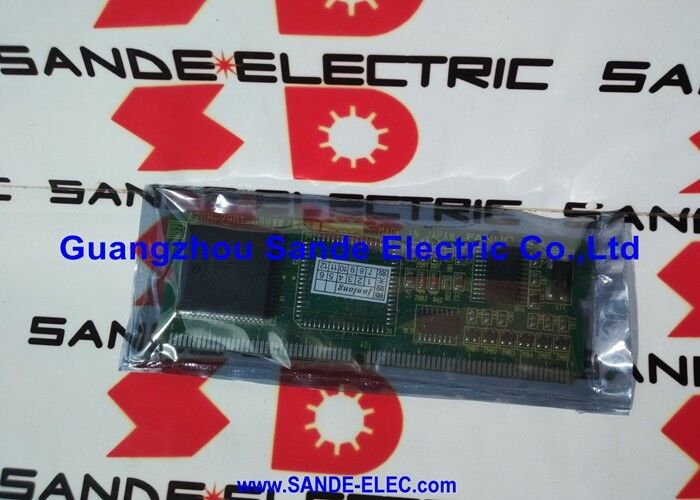

Χρησιμοποιούμενο FANUC A20B-2902-0470 A20B29020470 A2OB-29O2-O47O

FANUC A20B-2902-0470∙ Πίνακας ελέγχου με άγγιγμα Πίνακας ελέγχου με άγγιγμα Πίνακα ∙ CNC HMI Interface, Ιαπωνία Προέλευση

Αριθμός μέρους:Α20Β-2902-0470

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα ελέγχου με πίνακα αφής PCB

Σειρά πίνακα:Α20Β-2902

Εφαρμογή:Συστήματα ελέγχου FANUC CNC ∆ιασύνδεση χειριστή

Σύνοψη

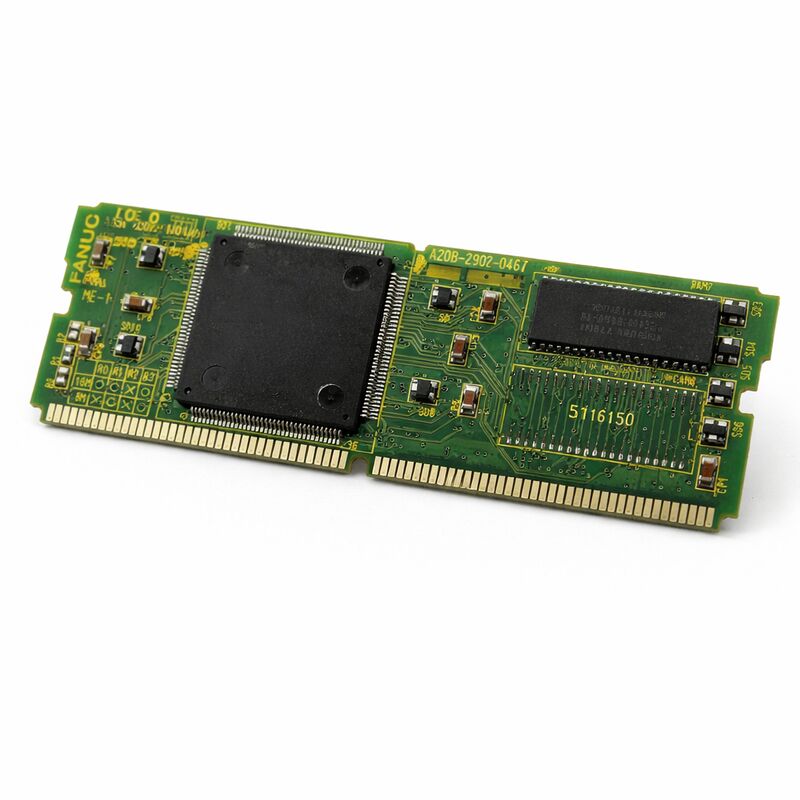

Το A20B-2902-0470 είναι ένα πίνακα ελέγχου με πίνακα αφής PCB από τη σειρά A20B-2902 της FANUC.

Ενσωματώνει τα κυκλώματα αισθητήρα αφής και λογικής ελέγχου που επιτρέπουν την αλληλεπίδραση του χειριστή μέσω μιας διεπαφής με οθόνη αφής στα συστήματα ελέγχου FANUC CNC.

Αυτός ο πίνακας είναι το στρώμα υλικού που μεταφράζει μια επαφή με το δάχτυλο στην επιφάνεια της οθόνης σε μια εντολή που ο ελεγκτής CNC μπορεί να ενεργήσει.

Οι διεπαφές πίνακα αφής στα εργαλεία μηχανών CNC εξυπηρετούν έναν πρακτικό σκοπό πέρα από την ευκολία.

Ένας χειριστής που περιηγείται σε περίπλοκα μενού, εισάγει παραμέτρους ή επιβεβαιώνει λειτουργίες σε μια οθόνη αφής λειτουργεί πιο γρήγορα από ό, τι με ένα παραδοσιακό πληκτρολόγιο σε πολλά σενάρια.

Η FANUC εισήγαγε τη δυνατότητα πίνακα αφής στις πλατφόρμες CNC για να υποστηρίξει αυτό το στυλ αλληλεπίδρασης, και το A20B-2902-0470 είναι το PCB που το καθιστά δυνατό στα συστήματα που το χρησιμοποιούν.

Η πλακέτα επικοινωνεί με τον επεξεργαστή ελέγχου CNC, παρέχοντας δεδομένα γεγονότων αφής που το λογισμικό CNC ερμηνεύει ως εντολές χειριστή.

Ο αισθητήρας φυσικής αφής ̇ συνήθως μια αντίσταση ή χωρητική επικάλυψη στην οθόνη ̇ συνδέεται με αυτή την πλακέτα.

Η λογική ελέγχου του πίνακα ανιχνεύει το άγγιγμα, επεξεργάζεται τα δεδομένα συντεταγμένων και τα προωθεί στο CNC μέσω της διεπαφής επικοινωνίας του.

Βασικές προδιαγραφές

Τεχνολογία πίνακα αφής σε περιβάλλοντα CNC

Τα περιβάλλοντα μηχανών εργαλείων CNC θέτουν ειδικές απαιτήσεις σε οποιοδήποτε στοιχείο διεπαφής.

Δονήσεις από τη δομή του μηχανήματος, διακύμανση της θερμοκρασίας από τη διαδικασία μηχανικής επεξεργασίας και από τον θερμικό κύκλο στο περίβλημα, ομίχλη ψυκτικού υλικού,και η γενική μόλυνση ενός ενεργού εργαστηρίου επηρεάζουν την αντοχή του εξοπλισμού.

Ένα πίνακα PCB για χρήση CNC πρέπει να λειτουργεί αξιόπιστα σε αυτές τις συνθήκες, όχι μόνο σε ελεγχόμενες εργαστηριακές συνθήκες.

Η A20B-2902-0470 έχει σχεδιαστεί για αυτό το περιβάλλον.αντίσταση στον ηλεκτρικό θόρυβο που παράγεται από ελεγχόμενες μονάδες και ενισχυτές σφινδάλων που χρησιμοποιούν το ίδιο περίβλημα, και αξιόπιστες επιδόσεις σε μεγάλα διαστήματα λειτουργίας που είναι χαρακτηριστικά των μηχανημάτων εργαλείων CNC.

Η διεπαφή αφής συμπληρώνει ή αντικαθιστά τις εισροές του πληκτρολογίου στον πίνακα χειριστή.το πάνελ αφής καλύπτει λειτουργίες που διαφορετικά θα απαιτούσαν πλοήγηση μέσω των μενού του πληκτρολογίουΗ εισαγωγή παραμέτρων, η πλοήγηση στην οθόνη και η ενεργοποίηση της λειτουργίας του μαλακού πλήκτρου μπορούν να χειριστούν μέσω της επιφάνειας αφής.

Το A20B-2902-0470 είναι το υλικό που υποστηρίζει όλες αυτές τις αλληλεπιδράσεις.

Διάδρομος σήματος

Όταν ένας χειριστής αγγίζει την επιφάνεια της οθόνης, ο αισθητήρας αφής ανιχνεύει την επαφή.

Ο αισθητήρας παράγει ένα σήμα που αντιστοιχεί στις συντεταγμένες αφής.

Το σήμα αυτό φτάνει στο A20B-2902-0470 touch panel control module PCB, το οποίο επεξεργάζεται τα ακατέργαστα δεδομένα του αισθητήρα σε μια χρήσιμη τιμή συντεταγμένων.

Η πλακέτα κοινοποιεί τα επεξεργασμένα δεδομένα αφής στον επεξεργαστή ελέγχου CNC.

Το λογισμικό CNC σχεδιάζει τις συντεταγμένες αφής με τα στοιχεία της διεπαφής οθόνης που είναι ορατά στην οθόνη εκείνη τη στιγμή.

Ενεργοποιείται η κατάλληλη λειτουργία, η ίδια λειτουργία που θα ενεργοποιούνταν με την παύση του αντίστοιχου φυσικού πλήκτρου εάν υπήρχε.

Η διαδρομή αυτή πρέπει να είναι αξιόπιστη και αρκετά γρήγορη ώστε ο χειριστής να μην έχει αισθητή καθυστέρηση μεταξύ της επαφής και της απόκρισης.

Ο βιομηχανικός σχεδιασμός HMI στοχεύει σε χρόνους απόκρισης που διατηρούν τη φυσική αίσθηση άμεσης αλληλεπίδρασης.

Η A20B-2902-0470 έχει σχεδιαστεί για να πληροί αυτές τις απαιτήσεις απόκρισης στα υποστηριζόμενα συστήματα.

Προσδιορισμός ελαττωμάτων ∆ιακόλληση πίνακα με άγγιγμα σε σχέση με ελαττώματα οθόνης

Όταν μια διεπαφή πίνακα αφής δεν ανταποκρίνεται ή είναι ασταθής, το σφάλμα μπορεί να προκύψει από διάφορα σημεία: το ίδιο το επικαλυμμένο αισθητήρα αφής, το καλώδιο που συνδέει τον αισθητήρα με το πίνακα ελέγχου,το PCB A20B-2902-0470, ή τη διαμόρφωση λογισμικού CNC για την επαρκή διεπαφή.

Η διάγνωση του ποιου συστατικού είναι υπεύθυνο πριν παραγγείλετε ανταλλακτικά αποτρέπει περιττές δαπάνες.

Ένα πλήρως μη ανταποκρινόμενο πάνελ αφής με όλες τις άλλες λειτουργίες οθόνης δείχνει κανονικά το PCB ή την πορεία σύνδεσής του.

Μια ακανόνιστη ή παρασυρόμενη απάντηση αφής είναι πιο συχνά ο αισθητήρας αφής που επικαλείται τον εαυτό του γήρανση ή υποστήριξη σωματικής βλάβης.

Η διάγνωση θα πρέπει να γίνεται μέσω ορατής βλάβης της επιφάνειας οθόνης ( γρατζουνιές, παραμόρφωση, εισροή υγρασίας) και όχι μέσω του πίνακα ελέγχου.

Επιβεβαιώστε τις συνδέσεις καλωδίων από τον αισθητήρα αφής στο A20B-2902-0470 πριν καταλήξετε στο συμπέρασμα ότι η πλακέτα έχει αποτύχει.

Οι δονήσεις στο περιβάλλον του μηχανήματος χαλαρώνουν σταδιακά τις συνδέσεις.

Ένας σύνδεσμος που ήταν ασφαλής κατά την εγκατάσταση μπορεί να αναπτύξει διαλείπουσα επαφή χρόνια αργότερα.

Γενικές ερωτήσεις

Ερώτηση 1: Ο πίνακας αφής δούλευε σωστά και σταμάτησε να ανταποκρίνεται εντελώς μετά από μια ενημέρωση λογισμικού CNC.

Μια ενημέρωση λογισμικού δεν βλάπτει τα PCB.η πιο πιθανή αιτία είναι μια παράμετρος διαμόρφωσης για την επαφή με το περιβάλλον που άλλαξε ή επαναφορά κατά τη διαδικασία ενημέρωσης.

Ελέγξτε τις ρυθμίσεις του πίνακα αφής του CNC και επιβεβαιώστε ότι ταιριάζουν με την προηγούμενη ρύθμιση.

Αν οι παραμέτροι είναι σωστοί και το άγγιγμα παραμένει μη λειτουργικό, εξετάστε το υλικό.

Ερώτηση 2: Μόνο ένα μέρος της επιφάνειας αφής ανταποκρίνεται. Η επάνω δεξιά περιοχή της οθόνης δεν παράγει απάντηση αφής. Είναι αυτό το PCB ή ο αισθητήρας;

Η μερική βλάβη σε μια καθορισμένη περιοχή της επιφάνειας επαφής είναι πιο χαρακτηριστική για ένα σφάλμα επικαλύψεως αισθητήρα από ένα σφάλμα PCB.

Το PCB επεξεργάζεται σήματα από ολόκληρο τον αισθητήρα ∙ ένα σφάλμα PCB συνήθως προκαλεί συνολική βλάβη ή ακανόνιστη συμπεριφορά σε ολόκληρη την επιφάνεια και όχι σε μια νεκρή περιοχή ειδικής ζώνης.

Ελέγξτε την επικάλυψη για φυσική βλάβη στην περιοχή που δεν ανταποκρίνεται.

ΕΡΩΤΗΣΗ 3: Το touch panel PCB αντικαταστάθηκε. Το touch ανταποκρίνεται τώρα, αλλά τα touch είναι σταθερά εκτοπισμένα από τον προβλεπόμενο στόχο.

Η μετατόπιση του αισθητήρα αφής μετά την αντικατάσταση υποδηλώνει ότι ο αισθητήρας αφής απαιτεί βαθμονόμηση για την εγκατεστημένη οθόνη.

Η διαδικασία βαθμονόμησης χαρτογραφεί τον χώρο συντεταγμένων του αισθητήρα αφής στις συντεταγμένες των εικονικών των οθονών.

Εάν η βαθμονόμηση δεν έχει πραγματοποιηθεί μετά την εγκατάσταση ή εάν τα δεδομένα βαθμονόμησης από την προηγούμενη πλακέτα δεν εφαρμόζονται σωστά στη νέα, το αναμενόμενο αποτέλεσμα είναι η απάντηση αφαιρέσεως της επαφής.

Εκτελέστε τη διαδικασία βαθμονόμησης με άγγιγμα από το διαγνωστικό ή το μενού ρύθμισης του CNC.

Ε4: Πώς η μόλυνση από ψυκτικό επηρεάζει το πάνελ αφής και αυτό το PCB;

Το ψυκτικό υγρό στην επιφάνεια οθόνης διαταράσσει προσωρινά την χωρητική απάντηση αφής και μπορεί να προκαλέσει ακανόνιστες πιέσεις σε αντίστοιχες επιφάνειες αφής.

Το ψυκτικό που διεισδύει στο σύνολο οθόνης και φτάνει στους συνδέσμους καλωδίων αισθητήρα αφής δημιουργεί μια πορεία αγωγίας που παράγει επίμονες ψευδείς πινελιές αφής.

Το ψυκτικό υγρό που φτάνει στο ίδιο το PCB A20B-2902-0470 μπορεί να προκαλέσει βραχυκυκλώματα στην πλακέτα.

Επιβεβαιώστε ότι η σφραγίδα του κιβωτίου του πάνελ χειριστή είναι άθικτη και αντικαταστήστε τυχόν κατεστραμμένες σφραγίδες ή σφραγίδες πριν αντιμετωπίσετε σφάλματα υλικού του πάνελ αφής που προκαλούνται από μόλυνση.

Ε5: Μπορεί να επισκευαστεί το A20B-2902-0470 εάν έχει βρεθεί σε βλάβη μόνο ένα στοιχείο του πίνακα;

Η επισκευή σε επίπεδο συστατικού είναι βιώσιμη όταν το χαλασμένο συστατικό μπορεί να προσδιοριστεί και να εντοπιστεί η πηγή.

Συχνές βλάβες ενός εξαρτήματος σε πλαίσια διεπαφής HMI περιλαμβάνουν κατεστραμμένες συσκευές προστασίας εισόδου από ηλεκτροστατική εκφόρτιση, αποτυχημένες επαφές συνδέσμων και υποβαθμισμένους πυκνωτές αποσύνδεσης.

Τα ελαττώματα των ιδιόκτητων διασταυρωτικών διασταυρώσεων διεπαφής FANUC γενικά δεν μπορούν να επιδιορθωθούν σε επίπεδο εξαρτημάτων.

Ένας εξειδικευμένος τεχνικός ο οποίος είναι εξοικειωμένος με τις πλακέτες HMI της FANUC μπορεί να αξιολογήσει τη δυνατότητα επισκευής μετά την επιθεώρηση.
