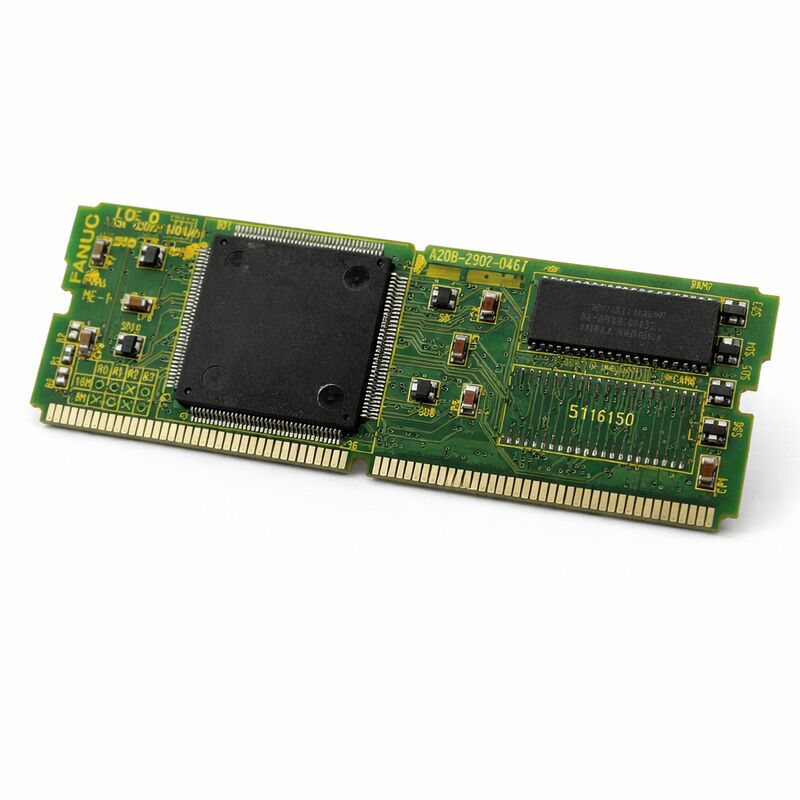

FANUC A20B-2902-0461 | Μονάδα μνήμης RAM συστήματος DRAM 8MB — Σειρά 16-C / 18-C CNC, Καταργημένο, Ιαπωνικής προέλευσης

Αριθμός εξαρτήματος: A20B-2902-0461

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος προϊόντος: Μονάδα μνήμης DRAM (Πλακέτα θυγατρική SMD)

Χωρητικότητα: 8 MB

Τύπος μνήμης: DRAM (Δυναμική RAM — πτητική)

Συμβατά συστήματα: FANUC Series 16-C, 18-C CNC

Κατάσταση: Καταργημένο από τον κατασκευαστή

Επισκόπηση

Το A20B-2902-0461 είναι η μονάδα μνήμης RAM συστήματος DRAM 8MB για τους ελεγκτές CNC FANUC Series 16-C και 18-C. Είναι μια συμπαγής πλακέτα θυγατρική SMD (τεχνολογία επιφανειακής στήριξης) που συνδέεται απευθείας σε μια καθορισμένη υποδοχή στην κύρια πλακέτα ελέγχου PCB, παρέχοντας τη δυναμική μνήμη τυχαίας προσπέλασης που χρησιμοποιεί ο ελεγκτής για όλες τις λειτουργίες του συστήματος σε πραγματικό χρόνο κατά τη διάρκεια της λειτουργίας του μηχανήματος.

Οι ελεγκτές FANUC Series 16-C και 18-C αντιπροσώπευαν μια ώριμη γενιά CNC πλατφορμών μεσαίας κατηγορίας, που αναπτύχθηκαν ευρέως σε κέντρα τόρνου και κέντρα κατεργασιών κατά την περίοδο παραγωγής τους.

Το 16-C εξυπηρετούσε εφαρμογές τόρνου και φρεζαρίσματος πολλαπλών αξόνων. το 18-C στόχευε σε συμπαγή κέντρα κατεργασιών που απαιτούσαν στιβαρό συντονισμένο έλεγχο πολλαπλών αξόνων.

Και οι δύο ελεγκτές βασίζονταν στη μνήμη συστήματος DRAM για την εκτέλεση προγραμμάτων CNC, την επεξεργασία λογικής σκάλας PMC, την προσωρινή αποθήκευση δεδομένων για τον έλεγχο σερβοκινητήρα και ατράκτου, και όλους τους υπολογισμούς κατά τη λειτουργία. Το A20B-2902-0461 είναι η συγκεκριμένη μονάδα DRAM 8MB που παρέχει αυτή τη μνήμη.

Η DRAM είναι πτητική μνήμη — απαιτεί συνεχείς κύκλους ανανέωσης για να διατηρήσει το περιεχόμενό της. Απενεργοποιήστε τον ελεγκτή και το περιεχόμενο της DRAM χάνεται.

Αυτή είναι η σωστή συμπεριφορά. Το λειτουργικό σύστημα και οι παράμετροι του CNC αποθηκεύονται σε μη πτητική μνήμη (FROM και SRAM με εφεδρική μπαταρία).

Η DRAM περιέχει τα δεδομένα εργασίας που δημιουργούνται κατά τη διάρκεια ενός κύκλου μηχανής: ενδιάμεσες μνήμες παρεμβολής, ενδιάμεσες μνήμες επικοινωνίας και δεδομένα εκτέλεσης PMC. Κατά την ενεργοποίηση, ο ελεγκτής επαναφορτώνει τα απαραίτητα δεδομένα από τη μη πτητική μνήμη και αρχίζει να γράφει στη νέα DRAM.

Αυτή η μονάδα έχει καταργηθεί από τη FANUC. Νέο απόθεμα δεν παράγεται πλέον.

Οι μονάδες αντικατάστασης προέρχονται από ελεγμένο πλεονάζον απόθεμα, επαγγελματικά ανακατασκευασμένες πλακέτες ή επισκευασμένες πρωτότυπες μονάδες.

Βασικές προδιαγραφές

DRAM στην αρχιτεκτονική ελεγκτή CNC

Η ιεραρχία μνήμης ενός ελεγκτή CNC εξυπηρετεί διακριτούς σκοπούς για διαφορετικούς τύπους δεδομένων. Η μη πτητική μνήμη — Flash ROM (FROM) και SRAM με εφεδρική μπαταρία — διατηρεί το περιεχόμενό της όταν η τροφοδοσία είναι απενεργοποιημένη.

Περιέχει το λογισμικό συστήματος CNC, προγράμματα εξαρτημάτων, παραμέτρους, δεδομένα αντιστάθμισης εργαλείων και τη σκάλα PMC. Αυτά τα δεδομένα πρέπει να επιβιώνουν από τους κύκλους τροφοδοσίας.

Η DRAM καταλαμβάνει μια διαφορετική θέση σε αυτήν την ιεραρχία.

Είναι γρήγορη, πυκνή και φθηνή — αλλά πτητική. Το λειτουργικό λογισμικό του CNC χρησιμοποιεί τη DRAM ως χώρο εργασίας του. Οι υπολογισμοί παρεμβολής παράγουν δεδομένα θέσης για κάθε άξονα σε κάθε κύκλο σερβοκινητήρα. Τα δεδομένα εντολής ατράκτου προσωρινής αποθήκευσης. Ανταλλάσσονται δεδομένα επικοινωνίας PMC.

Η επικοινωνία με συσκευές εισόδου/εξόδου περιλαμβάνει διαχείριση ενδιάμεσων μνημών.

Όλα αυτά τα ενδιάμεσα, παροδικά δεδομένα βρίσκονται στη DRAM κατά τη λειτουργία του μηχανήματος.

Το λογισμικό συστήματος διαχειρίζεται την κατανομή και την ανανέωση της DRAM αυτόματα.

Ο χειριστής και ο τεχνικός συντήρησης συνήθως δεν γνωρίζουν τη λειτουργία της DRAM — μέχρι να αποτύχει. Όταν η DRAM αποτύχει, το σύστημα ανιχνεύει την αποτυχία μέσω των ρουτινών αυτοελέγχου μνήμης.

Ο πιο συνηθισμένος συναγερμός είναι σφάλμα ισοτιμίας: ο ελεγκτής ανιχνεύει ότι τα δεδομένα που διαβάζονται από μια διεύθυνση DRAM δεν ταιριάζουν με το bit ισοτιμίας που γράφτηκε με τα δεδομένα.

Αυτός ο συναγερμός εμφανίζεται κατά την ενεργοποίηση κατά τη διάρκεια του ελέγχου μνήμης του ελεγκτή, ή περιστασιακά κατά τη λειτουργία εάν ένα κελί αποτύχει διακοπτόμενα υπό θερμική καταπόνηση.

Συναγερμοί σφάλματος ισοτιμίας και η απόφαση αντικατάστασης

Ένας συναγερμός σφάλματος ισοτιμίας DRAM είναι ένας αξιόπιστος δείκτης αποτυχίας της μονάδας μνήμης. Οι ελεγκτές i/C-series της FANUC εκτελούν ελέγχους μνήμης κατά την αρχικοποίηση κατά την ενεργοποίηση. Εάν η μονάδα DRAM αποτύχει σε αυτόν τον έλεγχο, παράγεται ο συναγερμός και ο ελεγκτής δεν μπορεί να προχωρήσει στην κανονική του κατάσταση λειτουργίας.

Το μηχάνημα δεν μπορεί να μετακινηθεί, να προγραμματιστεί ή να λειτουργήσει μέχρι να διορθωθεί το σφάλμα.

Διακοπτόμενα σφάλματα ισοτιμίας — σφάλματα που εμφανίζονται περιστασιακά κατά τη λειτουργία αλλά όχι σταθερά κατά την ενεργοποίηση — υποδηλώνουν ένα οριακό κελί DRAM. Το κελί μπορεί να περάσει τον έλεγχο κατά την ενεργοποίηση όταν η μονάδα είναι κρύα, αλλά να αποτύχει κατά τη λειτουργία καθώς η μονάδα θερμαίνεται.

Αυτή η θερμική εξάρτηση είναι ένα κοινό μοτίβο γήρανσης της DRAM. Εάν το σφάλμα ισοτιμίας εμφανίζεται μόνο αφού ο ελεγκτής λειτουργεί για κάποιο χρονικό διάστημα, αυτή η λειτουργία θερμικής αποτυχίας είναι πιθανή.

Πριν αντικαταστήσετε τη μονάδα, είναι απαραίτητη μια πλήρης δημιουργία αντιγράφων ασφαλείας δεδομένων CNC.

Ενώ η ίδια η DRAM είναι πτητική και δεν περιέχει μόνιμα αποθηκευμένα δεδομένα, η διαδικασία αντικατάστασης της μονάδας απαιτεί το άνοιγμα του ελεγκτή και τον χειρισμό της κύριας πλακέτας.

Οποιαδήποτε τυχαία διαταραχή στις συνδέσεις SRAM με εφεδρική μπαταρία ή στην κύρια πλακέτα μπορεί να προκαλέσει απώλεια δεδομένων από τη μη πτητική μνήμη.

Δημιουργήστε αντίγραφα ασφαλείας όλων των προγραμμάτων, παραμέτρων, σκάλας PMC και δεδομένων εργαλείων σε έναν υπολογιστή ή συσκευή αποθήκευσης USB πριν ξεκινήσετε οποιαδήποτε εργασία.

Κατασκευή και χειρισμός SMD

Το A20B-2902-0461 χρησιμοποιεί κατασκευή επιφανειακής στήριξης. Τα τσιπ DRAM και όλα τα σχετικά εξαρτήματα είναι τοποθετημένα απευθείας στην επιφάνεια της μικρής πλακέτας, χωρίς εξαρτήματα μέσω οπών.

Η πλακέτα συνδέεται με την υποδοχή της μέσω ενός συνδετήρα λεπτού βήματος. Αυτός ο συνδετήρας δεν είναι τόσο μηχανικά στιβαρός όσο ένας μεγάλος συνδετήρας ακμής — μπορεί να καταστραφεί από κακή ευθυγράμμιση ή εξαναγκασμένη εισαγωγή.

Χειριστείτε την πλακέτα από τις άκρες της. Ποτέ μην αγγίζετε τις επιφάνειες των εξαρτημάτων ή τις επαφές του συνδετήρα.

Χρησιμοποιήστε αντικραδασμικές προφυλάξεις καθ' όλη τη διάρκεια — ένα συμβάν ESD κατά τον χειρισμό μπορεί να καταστρέψει τα κελιά DRAM που στη συνέχεια αποτυγχάνουν διακοπτόμενα κατά τη χρήση, παράγοντας τα ίδια συμπτώματα σφάλματος ισοτιμίας που η αντικατάσταση είχε σκοπό να θεραπεύσει.

Ευθυγραμμίστε προσεκτικά τον συνδετήρα πριν πιέσετε την πλακέτα στην υποδοχή της. Επιβεβαιώστε την πλήρη εμπλοκή.

Εάν η πλακέτα δεν έχει εμπλακεί πλήρως, ο ελεγκτής μπορεί να ενεργοποιηθεί αλλά να αναφέρει σφάλματα επικοινωνίας ή απροσδόκητους συναγερμούς μνήμης που δεν αντιστοιχούν στην πραγματική κατάσταση της πλακέτας.

Συχνές Ερωτήσεις

Ε1: Το CNC εμφανίζει συναγερμό σφάλματος ισοτιμίας DRAM κατά την ενεργοποίηση. Ο συναγερμός εμφανίζεται σταθερά σε κάθε εκκίνηση. Πόσο σίγουροι μπορούμε να είμαστε ότι πρόκειται για το A20B-2902-0461;

Ένα σταθερό σφάλμα ισοτιμίας σε κάθε ενεργοποίηση είναι ισχυρή ένδειξη αποτυχίας της μονάδας DRAM.

Ο αυτοέλεγχος μνήμης του ελεγκτή εκτελεί την ίδια ακολουθία ελέγχου σε κάθε ενεργοποίηση, και ένα αποτυχημένο κελί αποτυγχάνει στον ίδιο έλεγχο κάθε φορά.

Πριν παραγγείλετε αντικατάσταση, ελέγξτε οπτικά τη μονάδα και την υποδοχή της για τυχόν μόλυνση ή φυσική ζημιά.

Εάν δεν βρεθεί τίποτα, η μονάδα έχει αποτύχει εσωτερικά και απαιτεί αντικατάσταση.

Ε2: Ο συναγερμός ισοτιμίας εμφανίζεται μόνο αφού το μηχάνημα λειτουργεί για περίπου 30 λεπτά. Η εναλλαγή τροφοδοσίας τον καθαρίζει προσωρινά. Τι συμβαίνει;

Αυτή είναι κλασική αποτυχία DRAM σε θερμική λειτουργία. Τα κελιά της μονάδας είναι οριακά — περνούν τον έλεγχο ψυχρής ενεργοποίησης αλλά αναπτύσσουν σφάλματα χρονισμού καθώς η συσκευή θερμαίνεται κατά τη λειτουργία. Τα χαρακτηριστικά ανανέωσης του κελιού υποβαθμίζονται με τη θερμοκρασία, και τελικά τα δεδομένα που διαβάζονται δεν ταιριάζουν με την εγγεγραμμένη ισοτιμία.

Η απενεργοποίηση επιτρέπει στη μονάδα να κρυώσει, επιτρέποντάς της να περάσει ξανά τον έλεγχο ψυχρής λειτουργίας. Η μονάδα αποτυγχάνει και απαιτεί αντικατάσταση.

Μην συνεχίζετε τη λειτουργία με αυτήν την κατάσταση — η ακεραιότητα των δεδομένων κατά την κατεργασία δεν μπορεί να εγγυηθεί όταν η DRAM είναι θερμικά ασταθής.

Ε3: Το αντίγραφο ασφαλείας λήφθηκε πριν από την αντικατάσταση της μονάδας. Μετά την εγκατάσταση της αντικατασταθείσας A20B-2902-0461, χρειάζεται να επαναφορτωθούν δεδομένα;

Η ίδια η μονάδα DRAM δεν περιέχει μόνιμα δεδομένα — η πλακέτα αντικατάστασης ξεκινά κενή, κάτι που είναι σωστό. Ωστόσο, εάν η κύρια πλακέτα διαταράχθηκε κατά την εγκατάσταση, οι παράμετροι που είναι αποθηκευμένες στην SRAM με εφεδρική μπαταρία μπορεί να έχουν καταστραφεί.

Μετά την εγκατάσταση, επαληθεύστε ότι όλες οι παράμετροι, οι αντιστάθμιση εργαλείων και τα δεδομένα PMC είναι άθικτα ελέγχοντας βασικές τιμές σε σχέση με το αντίγραφο ασφαλείας.

Εάν κάποιες τιμές είναι λανθασμένες ή εμφανιστούν συναγερμοί μετά την επανεκκίνηση, επαναφέρετε από το αντίγραφο ασφαλείας.

Ε4: Υπάρχουν άλλες μονάδες DRAM 8MB στη σειρά A20B-2902 που μπορούν να αντικαταστήσουν το -0461 σε μια Series 18-C;

Η σειρά A20B-2902 περιλαμβάνει διάφορες παραλλαγές DRAM 8MB που ταιριάζουν σε διαφορετικές γενιές ελεγκτών και διαμορφώσεις υποδοχών κύριας πλακέτας. Το -0461 είναι ειδικό για την πλατφόρμα Series 16-C και 18-C.

Άλλες παραλλαγές στην ίδια σειρά (όπως το -0630 για 16i/18i) χρησιμοποιούν διαφορετικές διαστάσεις πλακέτας, διαμορφώσεις συνδετήρων ή προδιαγραφές DRAM.

Δεν είναι αντικαταστάσιμες χωρίς επιβεβαιωμένη συμβατότητα. Πάντα να προμηθεύεστε τον ακριβή αριθμό εξαρτήματος για τον εγκατεστημένο ελεγκτή.

Ε5: Είναι δυνατή η επισκευή του A20B-2902-0461 σε επίπεδο εξαρτήματος αντί για την αντικατάσταση ολόκληρης της πλακέτας;

Τα τσιπ DRAM είναι κοινά εξαρτήματα, και ένας εξειδικευμένος τεχνικός επισκευής πλακετών μπορεί μερικές φορές να εντοπίσει και να αντικαταστήσει ένα συγκεκριμένο αποτυχημένο τσιπ σε μια μονάδα DRAM. Εάν αυτό είναι πρακτικό εξαρτάται από τον τύπο συσκευασίας του τσιπ και τη διαθεσιμότητα ενός αντίστοιχου εξαρτήματος.

Σε πλακέτες επιφανειακής στήριξης, η αντικατάσταση τσιπ απαιτεί εξοπλισμό ανακατασκευής SMT ακριβείας.

Εάν μια εξειδικευμένη υπηρεσία επισκευής προσφέρει μια ελεγμένη επισκευασμένη μονάδα με εγγύηση, αυτή είναι μια βιώσιμη και οικονομικά αποδοτική εναλλακτική λύση στην προμήθεια μιας ελεγμένης πλεονάζουσας πρωτότυπης.
