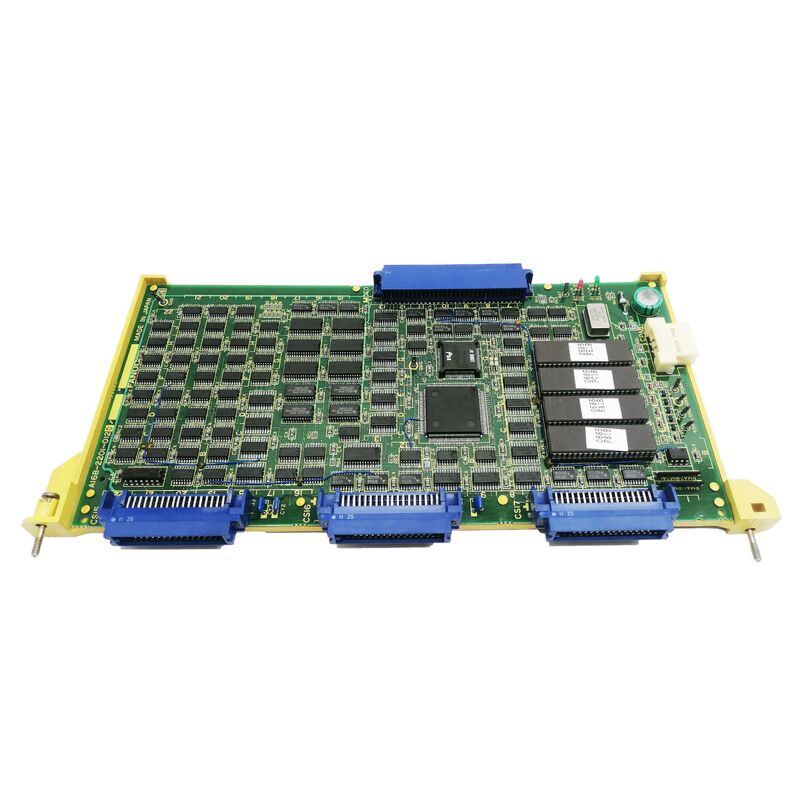

Α16Β-1310-0380 Fanuc PCB Board Α16Β13100380 AI6B-I3IO-O38O

A16B-1310-0380∙ FANUC Πίνακας χειριστή I/O PCB τύπου A ∙ Εναρμόδιση χειριστή CNC / σειρά A16B-1310 / Ελέγχος μηχανής I/O

Πίνακας Ε/Υ χειριστή Η γέφυρα μεταξύ χειριστή και CNC

Το A16B-1310-0380 είναι το Type A Operator Panel I/O PCB, η πλακέτα που συνδέεται με το υλικό του φυσικού πάνελ του χειριστή (κουμπιά, διακόπτες, πλήκτρα επιλογής,με το σύστημα ελέγχου FANUC CNC.

Στην αρχιτεκτονική FANUC CNC, ο πίνακας χειριστή παρέχει όλα τα σημεία χειροκίνητου ελέγχου εκτός του πληκτρολογίου MDI:

Συμπλέκτες χειρισμού μηχανής:Οι διακόπτες εκκίνησης κύκλου, διατήρησης τροφοδοσίας, διακοπής έκτακτης ανάγκης, υπερβολής σπινδέλου, υπερβολής ρυθμού τροφοδοσίας και επιλογής συνθηκών ̇ όλα τοποθετημένα στο μπροστινό πρόσωπο του πάνελ χειριστή.

Δείκτες λειτουργίας και φανοί κατάστασης:Φωτός ενεργοποίησης, LED εκκίνησης κύκλου, δείκτης συναγερμού, δείκτης κλειδιού PROGRAM PROTECT και άλλοι δείκτες κατάστασης που δείχνουν την τρέχουσα κατάσταση του μηχανήματος.

Εγχειρίδιο γεννήτριας παλμών (MPG/χαρτοτροχό):Ο χειροκίνητος τροχός για χειροκίνητη τοποθέτηση άξονα συνδέεται μέσω του πάνελ χειριστή, με το I/O PCB να διαχειρίζεται το σήμα παλμού του χειροκίνητου τροχού.

Το A16B-1310-0380 συλλέγει όλες αυτές τις εισροές και εκροές φυσικού σήματος ̇ οι ενέργειες του χειριστή μετατρέπονται σε ψηφιακές εντολές που επεξεργάζονται από το PMC,και οι εντολές εξόδου του PMC φωτίζουν τους σωστούς φανούς δεικτών.

Βασικές πληροφορίες για το προϊόν

"Τύπος Α" Variant Within the Operator Panel I/O Family (Παραλλαγή εντός της οικογένειας I/O των οθονών χειριστών)

Η ονομασία "τύπος Α" προσδιορίζει αυτή την παραλλαγή PCB I / O εντός της οικογένειας πλακίδων πίνακα χειριστή A16B-1310. Η FANUC συνήθως παρήγαγε πλακίδια I / O πίνακα χειριστή σε πολλούς τύπους:

Τύπος Α:Η τυποποιημένη διαμόρφωση I/O του πίνακα χειριστή, η οποία παρέχει το βασικό σύνολο εισροών και εξόδων για τα τυποποιημένα πίνακα χειριστή μηχανής CNC.

Άλλες παραλλαγές τύπου:Πρόσθετες παραλλαγές (τύπος Β κ.λπ.) μπορεί να παρέχουν διευρυμένη ικανότητα Ε/Υ για μηχανές με περισσότερους διακόπτες και λαμπτήρες ή διαφορετικές προδιαγραφές διεπαφών για διαφορετικές διαμορφώσεις πάνελ.

Η ονομασία "τύπος Α" διασφαλίζει ότι η χωρητικότητα σημείων Ε/Υ και οι προδιαγραφές σήματος της πλακέτας ταιριάζουν με την συγκεκριμένη μονάδα πίνακα χειριστή που εξυπηρετεί.

Σενάρια εφαρμογής

Επικεφαλής του χειριστή δεν ανταποκρίνεται:Ένα FANUC CNC αναπτύσσει σφάλματα επικοινωνίας πίνακα χειριστή ∙ οι διακόπτες δεν ανταποκρίνονται πλέον και οι λάμπες κατάστασης δεν ενημερώνονται.Αντικατάσταση αποκαθιστά την επικοινωνία με το πάνελ του χειριστή.

Προγραμματισμένη αντικατάσταση της πλακέτας:Ένα πίνακα χειριστή FANUC CNC υποβάλλεται σε συντήρηση μετά από χρόνια χρήσης στην παραγωγή.

Γενικές ερωτήσεις

Ερώτηση 1: Τι συμβαίνει όταν A16B-1310-0380 αποτυγχάνει; Μπορεί η μηχανή να ελέγχεται ακόμα;

Σε περίπτωση βλάβης του πίνακα I/O PCB του χειριστή, οι διακόπτες του φυσικού πίνακα χειριστή ‡ συμπεριλαμβανομένων των διακόπτες CYCLE START, FEED HOLD και του κουμπιού διακοπής έκτακτης ανάγκης ‡ δεν μπορούν πλέον να επικοινωνούν με το PMC.Η ασφαλή λειτουργία γίνεται αδύνατη.Η μηχανή πρέπει να φέρει σε ασφαλή κατάσταση στάσης πριν από την αντιμετώπιση του σφάλματος.

Ε2: Είναι συμβατό το A16B-1310-0380 (τύπου Α) με οποιοδήποτε σύνολο πλαισίου χειριστή FANUC;

Η παραλλαγή τύπου Α ταιριάζει σε μια συγκεκριμένη διαμόρφωση πίνακα χειριστή.Επιβεβαιώνεται ο αριθμός συναρμολόγησης του ειδικού πάνελ χειριστή και η ισχύουσα τεκμηρίωση του πάνελ χειριστή FANUC για την επαλήθευση της συμβατότητας τύπου Α.

Ε3: Η αντικατάσταση του A16B-1310-0380 απαιτεί αλλαγές στις παραμέτρους PMC;

Ο χάρτης διευθύνσεων συνδέσμου I / O του PMC για την πλακέτα I / O του πίνακα χειριστή αποθηκεύεται στην κύρια μνήμη του CNC.η PMC επαναφέρει την επικοινωνία I/O Link χρησιμοποιώντας την υπάρχουσα διαμόρφωση διεύθυνσης. Ελέγξτε ότι όλοι οι διακόπτες και οι λαμπτήρες λειτουργούν σωστά μετά την αντικατάσταση.

Ε4: Ποια τάση χρησιμοποιούν οι διακόπτες και οι λαμπτήρες του πάνελ χειριστή με το A16B-1310-0380;

Οι πίνακες Ε/Υ του FANUC χρησιμοποιούν 24VDC τόσο για τα σήματα εισόδου των διακόπτες όσο και για τα σήματα εξόδου των λαμπτήρων ∙ το πρότυπο επίπεδο λογικής για τα κυκλώματα χειριστή μηχανής CNC.Το A16B-1310-0380 μετατρέπει αυτά τα σήματα 24VDC στα χαμηλής τάσης ψηφιακά επίπεδα που χρησιμοποιούνται εσωτερικά από το CNC.

Ε5: Είναι διαθέσιμος ο A16B-1310-0380 από ειδικούς διαύλους εξυπηρέτησης;

Τα πλαίσια Ε/Υ της σειράς A16B-1310 διατίθενται από εξειδικευμένους διανομείς της FANUC, όπως η FanucWorld, η MRO Electric, η CNC Electronics και η Radwell.Επικοινωνία με τον πλήρη αριθμό εξαρτήματος A16B-1310-0380 και την ονομασία "τύπος Α" για την τρέχουσα διαθεσιμότητα.
