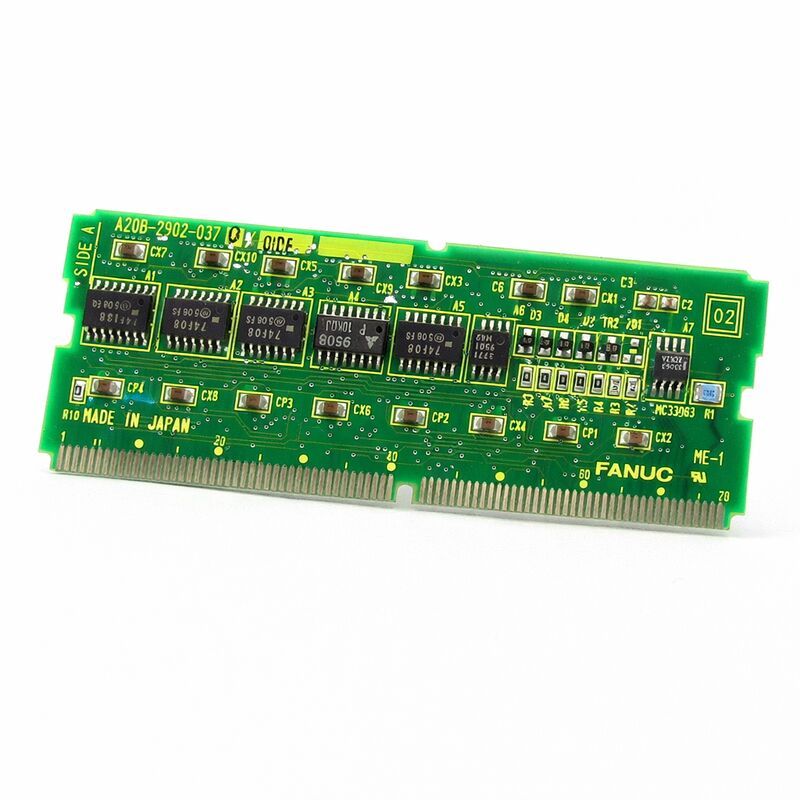

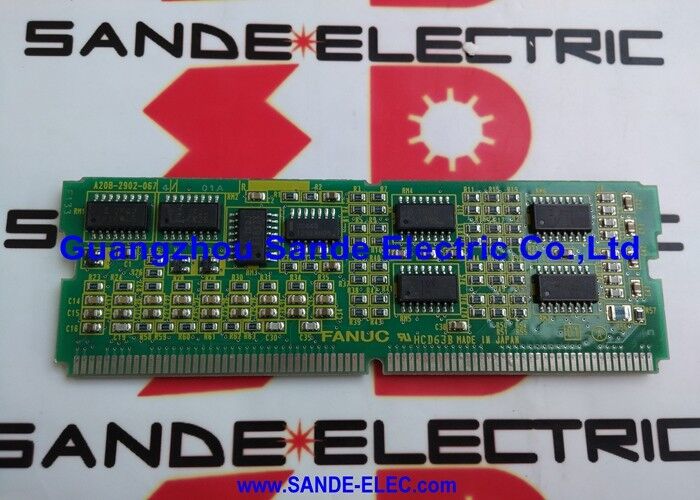

FANUC A20B-2902-0370 ∙ Μονάδα μνήμης PCB ∙ Σειρά A20B-2902, FANUC CNC ελεγκτής, Ιαπωνία

Αριθμός μέρους:Α20Β-2902-0370

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μοντέλο μνήμης PCB (SMD Daughter Board)

Σειρά πίνακα:Α20Β-2902

Εφαρμογή:Διεύρυνση και αποθήκευση μνήμης FANUC CNC ελεγκτή

Σχεδιασμός:SMD Plug-in θυγατρική πλακέτα

Σύνοψη

Το A20B-2902-0370 είναι ένα PCB ενδιάμεσης μνήμης από τη σειρά A20B-2902 της FANUC.διατήρηση παραμέτρων, φιλοξενία λογισμικού συστήματος και επέκταση μνήμης.

Η συσκευή A20B-2902-0370 αντιπροσωπεύει μια συγκεκριμένη παραλλαγή αυτής της οικογένειας προϊόντων, η οποία έχει διαμορφωθεί ώστε να ανταποκρίνεται στις απαιτήσεις μνήμης της καθορισμένης πλατφόρμας ελεγκτή.

Οι αρχιτεκτονικές των ελεγκτών CNC της FANUC βασίζονται σε ένα σύστημα μνήμης σε στρώματα.

Η μη πτητική μνήμη περιέχει το λογισμικό και τα δεδομένα που πρέπει να διαρκέσουν σε κύκλους ισχύος.Η προστατευόμενη με εφεδρικό SRAM γεφυρώνει τα δύο , ουσιαστικά μη πτητική μέσω προστασίας της μπαταρίας.

Η σειρά A20B-2902 παρέχει την ενοποιημένη φυσική υλοποίηση αυτών των στρωμάτων μνήμης, με κάθε παραλλαγή να εξυπηρετεί συγκεκριμένες πλατφόρμες και ικανότητες.

Η παραλλαγή -0370 ανήκει στην περιοχή αριθμού εξαρτημάτων των αγωγών A20B-2902 που σχετίζονται με τις λειτουργίες αποθήκευσης FROM και SRAM για τις πλατφόρμες ελεγκτών FANUC της σειράς 16 έως 21 γενιάς.

Οι ενότητες αυτές ακολουθούν το καθιερωμένο σχεδιασμό της σειράς A20B-2902: συμπαγή κατασκευή SMD, άμεση πρόσβαση στην πρίζα της κύριας πλακέτας,και κυκλώματα CMOS χαμηλής ισχύος που ελαχιστοποιούν την απώλεια θερμότητας στο εσωτερικό του κιβωτίου ελέγχου.

Βασικές προδιαγραφές

Η μνήμη στην αρχιτεκτονική FANUC CNC

Η μνήμη ενός FANUC CNC ελεγκτή δεν είναι ένα ενιαίο αδιαφορετικό μπλοκ αποθήκευσης.επειδή κάθε τύπος δεδομένων έχει διαφορετικές απαιτήσεις για την ταχύτητα πρόσβασης, γράψτε αντοχή, και επιμονή.

Το λογισμικό χειρισμού CNC ζει στο FROM.

Γράφτηκε εκεί κατά τη διάρκεια της εγκατάστασης του λογισμικού, και αλλάζει μόνο όταν γίνεται μια σκόπιμη ενημέρωση λογισμικού.

Η υψηλή αντοχή της μνήμης flash για τις λειτουργίες ανάγνωσης και η μέτρια αντοχή για τις λειτουργίες εγγραφής την καθιστά ιδανική για αυτή τη χρήση. Το λογισμικό διαβάζεται σε κάθε ενεργοποίηση αλλά γράφεται σπάνια.

Οι παραμέτροι και οι διακυμάνσεις ζουν στην μπαταρία SRAM.

Αλλαγούν κατά τη διάρκεια της κανονικής λειτουργίας ∙ μια μετατόπιση ενημερώνεται μετά από μια ειδική κοπή, μια παράμετρος προσαρμόζεται κατά τη διάρκεια της συντήρησης ∙ έτσι πρέπει να είναι στη μνήμη που μπορεί να γραφτεί γρήγορα και συχνά, όχι στο Flash.

Αλλά πρέπει επίσης να παραμένουν όταν το ρεύμα είναι κλειστό, γι' αυτό χρησιμοποιείται η SRAM που υποστηρίζεται από μπαταρία και όχι η DRAM.

Ορισμένοι ελεγκτές και ορισμένες διαμορφώσεις μνήμης χρησιμοποιούν επίσης DRAM για λειτουργικά μπουφέρα ∙ τους υπολογισμούς παρεμβολής, τα μπουφέρα επικοινωνίας,και δεδομένα εκτέλεσης PMC που παράγονται φρέσκα σε κάθε ενεργοποίηση και δεν χρειάζεται να επιβιώσουν κύκλο ισχύος.

Ο A20B-2902-0370 εξυπηρετεί την ειδική του θέση σε αυτή την ιεραρχία μνήμης για την καθορισμένη πλατφόρμα ελεγκτή.

Σχεδιασμός SMD και χειρισμός πλακέτων

Η τεχνολογία επιφανειακής τοποθέτησης καθορίζει τον φυσικό χαρακτήρα των πλακών της σειράς A20B-2902.συνδετήρες .

Αυτό επιτρέπει μια υψηλότερη πυκνότητα συστατικών σε μια μικρότερη πλακέτα, γι 'αυτό και αυτές οι ενότητες μνήμης μπορούν να συσκευάσουν σημαντική χωρητικότητα αποθήκευσης στην συμπαγή μορφή πλακέτας θυγατρικών.

Η κατασκευή SMD σημαίνει επίσης ότι αυτά τα πλαίσια απαιτούν προσεκτικό χειρισμό.

Τα εξαρτήματα που είναι τοποθετημένα στην επιφάνεια του PCB είναι πιο ευάλωτα σε φυσικές βλάβες από λάθος χειρισμό από τα εξαρτήματα με τρύπα.

Η σανίδα πρέπει να χειρίζεται από τις άκρες της.

Καμία επιφάνεια κατασκευαστικού στοιχείου δεν θα πρέπει να αγγίζεται με γυμνά χέρια ̇ τα έλαια του δέρματος και τα υπολείμματα μπορούν να βλάψουν τις επιφάνειες των κατασκευαστικών στοιχείων ή να προκαλέσουν μόλυνση στις επαφές των συνδέσεων με την πάροδο του χρόνου.

Τα συστατικά μνήμης CMOS είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση.

Ένα στατικό γεγονός που δεν θα παρατηρούταν ως αισθητός σοκ σε ένα άτομο μπορεί να παράγει αρκετή τάση για να βλάψει μια λογική πύλη ή κύτταρο μνήμης.

Αντιστατικές προφυλάξεις ̇ λουρί καρπού, γείωση της επιφάνειας εργασίας ̇ είναι τυποποιημένες απαιτήσεις κατά τον χειρισμό οποιουδήποτε SMD memory board.

Κατάλογος ελέγχου πριν από την αντικατάσταση

Η αντικατάσταση οποιασδήποτε μονάδας μνήμης σειράς A20B-2902 απαιτεί μια σειρά βημάτων πριν από την αρχική φυσική εργασία..

Το πρώτο βήμα είναι πάντα ένα πλήρες backup.το αντίγραφο ασφαλείας πρέπει να καταγράφει τόσο το λογισμικό FROM (από τη λειτουργία ασφαλείας μνήμης της οθόνης εκκίνησης του FANUC) όσο και τα δεδομένα SRAM (παραμέτρους, αντιστάθμισης, προγράμματα, δεδομένα PMC).

Οι περισσότεροι ελεγκτές FANUC υποστηρίζουν backup σε κάρτα SRAM, συσκευή μνήμης USB ή υπολογιστή μέσω RS-232.

Το δεύτερο βήμα είναι η επιβεβαίωση του αριθμού εξαρτήματος της μονάδας αντικατάστασης.

Η σειρά A20B-2902 περιέχει πολλές παραλλαγές με παρόμοια φυσική εμφάνιση, αλλά διαφορετικές χωρητικότητες και συμβατότητα.

Μετά την αντικατάσταση, το FROM πρέπει να ξαναγραφεί με τα σωστά αρχεία λογισμικού.

Στη συνέχεια, τα δεδομένα SRAM πρέπει να αποκατασταθούν από το αντίγραφο ασφαλείας.

Γενικές ερωτήσεις

Ε: Ποια συμπτώματα προκαλεί συνήθως η αποτυχία του A20B-2902-0370 πριν από την πλήρη αποτυχία;

Η σταδιακή υποβάθμιση στη μνήμη Flash παράγει διαλείπουσες προειδοποιήσεις από το σύνολο ελέγχου που έρχονται και φεύγουν ∙ το προσβεβλημένο κύτταρο είναι περιθωριακό, περνά μερικές αναγνώσεις και αποτυγχάνει άλλες.Η υποβάθμιση της SRAM εμφανίζεται ως περιστασιακή τυχαία διαφθορά δεδομένων σε παραμέτρους ή αντιστάθμισηΟποιοδήποτε από τα δύο συμπτώματα απαιτεί αντικατάσταση της μονάδας πριν η βλάβη ολοκληρωθεί.

Μόλις συμβεί πλήρης βλάβη, το μηχάνημα δεν μπορεί να ξεκινήσει ή να λειτουργήσει σωστά.

Ε2: Ο ελεγκτής ολοκλήρωσε μια ενημέρωση λογισμικού και τώρα εμφανίζει ένα σφάλμα FROM.

Μια διακοπή ή λανθασμένη εκτέλεση της εγγραφής από το FROM κατά τη διάρκεια της ενημέρωσης λογισμικού μπορεί να καταστρέψει έναν ή περισσότερους τομείς FROM.επιλέγοντας τα λάθος αρχεία λογισμικού, ή προσπαθώντας να φορτώσετε ασυμβίβαστο λογισμικό, από τη διαφθορά είναι το πιθανό αποτέλεσμα.

Το FROM πρέπει να ξαναγραφεί από την αρχή με τα σωστά αρχεία λογισμικού.

Εάν επανειλημμένες προσπάθειες εγγραφής αποτύχουν, τα τσιπ FROM έχουν υποστεί ζημιά και η μονάδα απαιτεί αντικατάσταση.

Ε3: Μετά από ένα κλείσιμο μηχανής για διακοπές, ο ελεγκτής αποκαθίσταται, αλλά εμφανίζει απώλεια δεδομένων παραμέτρων σε ορισμένους άξονες.

Ένα κύτταρο λιθίου 3,0V βρίσκεται στο τέλος της ζωής του ή κοντά σε αυτό ̇ τα κύτταρα αυτά διατηρούν σχεδόν ονομαστική τάση μέχρι να πλησιάσει η βλάβη.

Το πρότυπο απώλειας δεδομένων (που επηρεάζει μερικούς άξονες αλλά όχι όλους) συνάδει με μια περιοχή κυψελών SRAM που έχασε δεδομένα όταν η τάση της μπαταρίας μειώθηκε κάτω από το όριο κατακράτησης.

Αντικαταστήστε την μπαταρία, επαναφορτώστε τα δεδομένα παραμέτρων από το αντίγραφο ασφαλείας και προγραμματίστε τακτικούς ελέγχους της μπαταρίας για να αποφευχθεί η επανάληψη.

Ε: Η οθόνη CNC δείχνει "SRAM DATA ERROR" κατά την ενεργοποίηση.

Η παρατεταμένη αποθήκευση χωρίς εξωτερική τροφοδοσία σημαίνει ότι η μπαταρία εφεδρικής λειτουργίας υποστήριζε μόνο την SRAM για ολόκληρη την περίοδο αποθήκευσης.

Μια μπαταρία που είχε περιορισμένη εναπομείναντα χωρητικότητα πριν από την αποθήκευση μπορεί να έχει εξαντληθεί κατά τη διάρκεια της περιόδου αποθήκευσης, προκαλώντας απώλεια δεδομένων SRAM.

Ελέγξτε την τάση της μπαταρίας και αν είναι κάτω των 3,2 V, αντικαταστήστε την με μια κυψέλη λιθίου.

Για μακροχρόνια αποθήκευση, ο ελεγκτής πρέπει να ενεργοποιείται περιοδικά (κάθε 3-6 μήνες) για τη διατήρηση της κατάστασης της μπαταρίας.

Ε5: Είναι δυνατόν να χρησιμοποιηθεί η A20B-2902-0370 σε ελεγκτή σειράς 18-C που χρησιμοποιεί επί του παρόντος μια διαφορετική παραλλαγή, εάν η σύνδεση ταιριάζει φυσικά;

Η συμβατότητα των φυσικών συνδέσμων δεν εγγυάται την ηλεκτρονική συμβατότητα.

Οι παραλλαγές της σειράς A20B-2902 μπορούν να μοιράζονται την ίδια μορφή συνδέσμου, ενώ έχουν διαφορετικές χωρητικότητες μνήμης, διαφορετικές αναλογίες FROM/SRAM ή διαφορετικές τάσεις διεπαφής.

Η εγκατάσταση λανθασμένης παραλλαγής μπορεί να προκαλέσει τον ελεγκτή είτε να μην αναγνωρίζει τη μονάδα, να λειτουργεί με λανθασμένη κατανομή χωρητικότητας μνήμης, είτε να παράγει σφάλματα μνήμης λόγω ασυμφωνίας εύρους διευθύνσεων.

Χρησιμοποιείστε πάντα τον ακριβή αριθμό εξαρτήματος που έχει τεκμηριωθεί για το συγκεκριμένο μοντέλο ελεγκτή.
