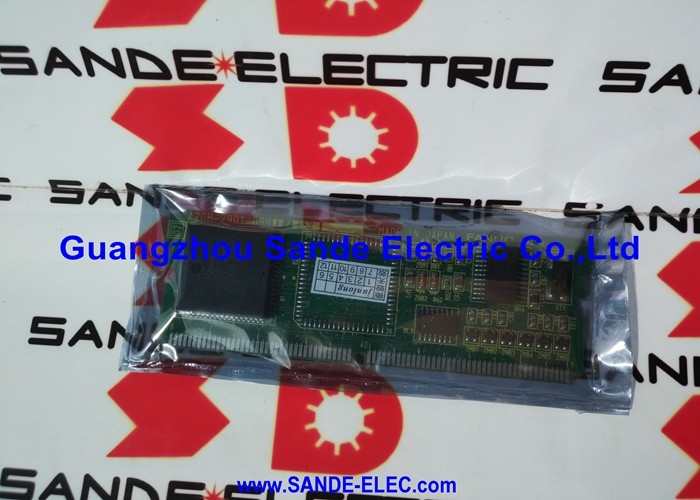

FANUC A20B-2902-0348 | Συνδυασμένη Μονάδα Μνήμης FROM / SRAM — Σειρά A20B-2902, Ελεγκτής CNC, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-2902-0348

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Συνδυασμένη Μονάδα Μνήμης FROM / SRAM (Πλακέτα θυγατρική SMD)

Σειρά Πλακέτας: A20B-2902

Τύποι Μνήμης: Flash ROM (FROM — μη πτητική) + SRAM (με εφεδρική μπαταρία)

Συμβατά Συστήματα:FANUC Series 16, 18, 21 CNC και συμβατά

Σχεδιασμός: Πλακέτα θυγατρική τύπου plug-in SMD

Επισκόπηση

Το A20B-2902-0348 είναι μια συνδυασμένη μονάδα μνήμης FROM/SRAM από τη σειρά A20B-2902 της FANUC — μια οικογένεια συμπαγών πλακετών μνήμης plug-in SMD που λειτουργούν ως οι κύριες συσκευές μόνιμης αποθήκευσης στους ελεγκτές CNC FANUC Series 16, 18 και 21. Ενσωματώνει δύο λειτουργικά ανεξάρτητους τύπους μνήμης σε μία πλακέτα θυγατρική: Flash ROM για μη πτητικό λογισμικό και αποθήκευση προγραμμάτων, και SRAM με εφεδρική μπαταρία για διατήρηση παραμέτρων και δεδομένων.

Η σειρά A20B-2902 είναι από τις σημαντικότερες οικογένειες μονάδων στο οικοσύστημα των ελεγκτών FANUC Series 16/18/21.

Αυτοί οι ελεγκτές — που έχουν αναπτυχθεί σε τεράστιους αριθμούς σε κέντρα περιστροφής, κέντρα κατεργασιών και πολυαξονικά κέντρα παραγωγής παγκοσμίως — εξαρτώνται πλήρως από τη σωστή μονάδα FROM/SRAM για την εκκίνηση και τη λειτουργία τους.

Η FROM περιέχει το λειτουργικό σύστημα και το πρόγραμμα PMC ladder. Η SRAM περιέχει τις παραμέτρους και τις αποκλίσεις με τις οποίες λειτουργεί η μηχανή.

Και οι δύο τύποι μνήμης υπάρχουν στο A20B-2902-0348, και και οι δύο πρέπει να είναι άθικτοι για να λειτουργήσει η μηχανή.

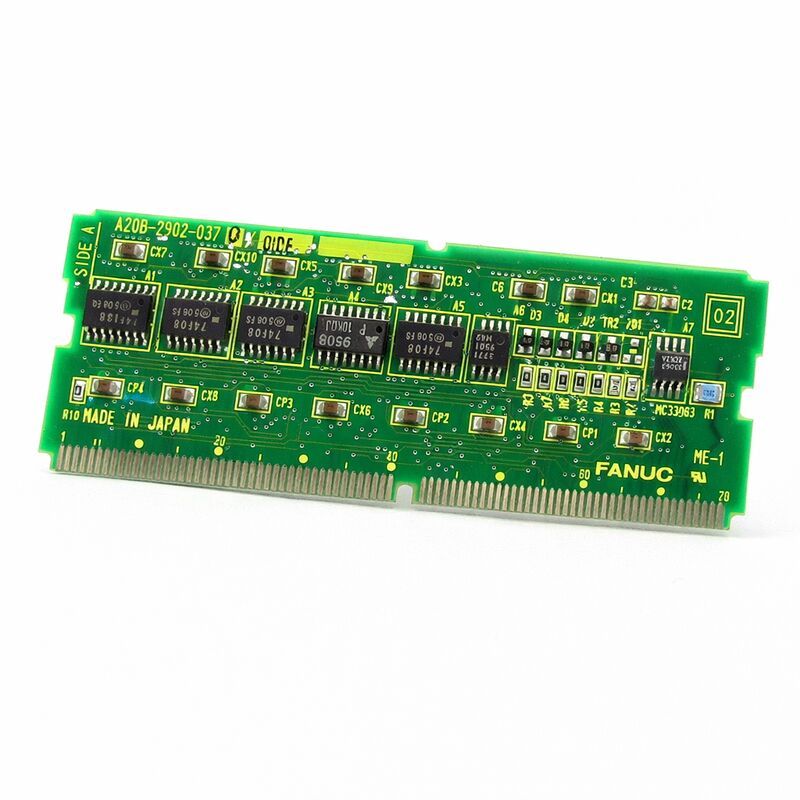

Η πλακέτα χρησιμοποιεί κατασκευή επιφανειακής στήριξης σε όλη της την έκταση. Συνδέεται σε μια ειδική υποδοχή στην κύρια πλακέτα CPU, ταιριάζοντας καθαρά στον φυσικό χώρο που έχει διατεθεί για τη μονάδα μνήμης στο πλαίσιο του ελεγκτή. Η εγκατάσταση είναι απλή: αφαιρέστε την παλιά πλακέτα, τοποθετήστε τη νέα, επαναφέρετε τα δεδομένα.

Ωστόσο, το βήμα επαναφοράς δεδομένων — η επαναφόρτωση της FROM με το σωστό λογισμικό και η επαναφορά των δεδομένων SRAM από αντίγραφο ασφαλείας — απαιτεί προετοιμασία πριν αφαιρεθεί η πλακέτα.

Βασικές Προδιαγραφές

FROM — Αποθήκευση Μη Πτητικού Λογισμικού Συστήματος

Η Flash ROM στο A20B-2902-0348 αποθηκεύει το λογισμικό που κάνει τον ελεγκτή CNC να λειτουργεί. Αυτό περιλαμβάνει το ίδιο το λειτουργικό σύστημα CNC, το πρόγραμμα PMC ladder που ελέγχει τη λογική αυτοματισμού του εργαλειομηχανής, και σε πολλές διαμορφώσεις, τα προσαρμοσμένα προγράμματα εφαρμογών και τις βιβλιοθήκες μακροεντολών του κατασκευαστή της μηχανής.

Η μνήμη Flash επιτυγχάνει μη πτητική αποθήκευση μέσω τρανζίστορ με πλωτή πύλη των οποίων η κατάσταση φόρτισης παραμένει χωρίς τροφοδοσία.

Τα δεδομένα επιβιώνουν από διακοπές ρεύματος, άδειες μπαταρίες και εκτεταμένη αποθήκευση. Όταν ο CNC ενεργοποιείται, το λειτουργικό σύστημα φορτώνεται από τη μονάδα FROM και αρχίζει η εκτέλεση.

Εάν το περιεχόμενο της FROM καταστραφεί — μέσω αποτυχημένης εγγραφής κατά τη διάρκεια ενημέρωσης λογισμικού, φυσικής ζημιάς στα τσιπ, ή φθοράς κελιών — ο ελεγκτής δεν μπορεί να ξεκινήσει.

Το περιεχόμενο της FROM είναι ειδικό για τη μηχανή.

Η έκδοση του λειτουργικού συστήματος πρέπει να ταιριάζει με τη γενιά του υλικού. Το πρόγραμμα PMC ladder είναι το πρόγραμμα ladder του κατασκευαστή της μηχανής, μοναδικό για τη διαμόρφωση αυτής της μηχανής.

Μια κενή μονάδα FROM αντικατάστασης πρέπει να έχει εγγεγραμμένα τα σωστά αρχεία FROM σε αυτήν πριν η μηχανή μπορεί να λειτουργήσει.

Αυτά τα αρχεία προέρχονται από την τεκμηρίωση του κατασκευαστή της μηχανής, από έναν εκπρόσωπο σέρβις της FANUC, ή από ένα αντίγραφο ασφαλείας που δημιουργήθηκε από την αρχική μονάδα.

SRAM — Αποθήκευση Παραμέτρων με Εφεδρική Μπαταρία

Η Static RAM στο A20B-2902-0348 διατηρεί το περιεχόμενό της κατά την απενεργοποίηση μέσω μιας εφεδρικής μπαταρίας.

Η μπαταρία παρέχει το μικρό συνεχές ρεύμα που χρειάζονται τα κελιά SRAM για να διατηρήσουν τις καταστάσεις φόρτισής τους, κρατώντας τα δεδομένα άθικτα.

Όταν η τάση της μπαταρίας τελικά πέσει κάτω από το όριο διατήρησης της SRAM, τα δεδομένα χάνονται.

Η SRAM αποθηκεύει τα δεδομένα που αλλάζουν κατά την κανονική χρήση της μηχανής αλλά πρέπει να παραμένουν μεταξύ βαρδιών και κύκλων τροφοδοσίας. Οι παράμετροι CNC ορίζουν πώς συμπεριφέρεται ο ελεγκτής — όρια ταχύτητας τροφοδοσίας, όρια διαδρομής άξονα, κέρδη σερβοκινητήρων, ρυθμίσεις επικοινωνίας.

Οι πίνακες αποκλίσεων εργαλείων περιέχουν τις τιμές αντιστάθμισης μήκους και ακτίνας για κάθε καταχωρημένο εργαλείο. Οι αποκλίσεις συντεταγμένων εργασίας ορίζουν τις θέσεις αναφοράς για τα εξαρτήματα που κατεργάζονται. Όλα αυτά βρίσκονται στην SRAM.

Η απώλεια δεδομένων SRAM είναι ένα παραγωγικό γεγονός. Δεν προκαλεί μηχανική ζημιά στη μηχανή, αλλά η μηχανή δεν μπορεί να λειτουργήσει σωστά μέχρι να επαναφερθούν όλα τα δεδομένα.

Ένα πλήρες αντίγραφο ασφαλείας των δεδομένων SRAM — που έχει ληφθεί σε PC, USB ή κάρτα μνήμης FANUC — πριν από οποιαδήποτε εργασία συντήρησης στον ελεγκτή είναι η τυπική πρακτική που περιορίζει την προσπάθεια ανάκτησης σε επαναφόρτωση δεδομένων αντί για χειροκίνητη επανεισαγωγή.

Σειρά A20B-2902 — Πολλές Παραλλαγές, Ειδικές Εφαρμογές

Η σειρά A20B-2902 περιέχει μεγάλο αριθμό παραλλαγών μονάδων FROM/SRAM. Η χωρητικότητα της FROM και η χωρητικότητα της SRAM διαφέρουν μεταξύ των παραλλαγών. Ορισμένες παραλλαγές εξυπηρετούν τις πλατφόρμες Series 16-C και 18-C. άλλες εξυπηρετούν τη Series 21. ορισμένες γεφυρώνουν και τις δύο.

Λίγες περιλαμβάνουν πρόσθετες λειτουργίες — αναλογικές διεπαφές ατράκτου, κυκλώματα εκτέλεσης PMC ladder — παράλληλα με τη μνήμη.

Το A20B-2902-0348 είναι μια συγκεκριμένη παραλλαγή αυτής της οικογένειας. Εξυπηρετεί τις καθορισμένες πλατφόρμες ελεγκτών του με τη συγκεκριμένη διαμόρφωση μνήμης του. Η αντικατάστασή του με διαφορετική παραλλαγή — ακόμη και μία που φαίνεται φυσικά παρόμοια — ενέχει τον κίνδυνο λανθασμένης αντιστοιχίας χωρητικότητας ή ασυμβατότητας υλικού.

Πάντα να επιβεβαιώνετε τον ακριβή αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας πριν προμηθευτείτε αντικατάσταση.

Συχνές Ερωτήσεις

Ε1: Ο ελεγκτής εμφανίζει συναγερμό ελέγχου αθροίσματος FROM σε κάθε ενεργοποίηση. Τίποτα άλλο δεν άλλαξε. Είναι αυτή η πλακέτα η αιτία;

Ένας επίμονος συναγερμός ελέγχου αθροίσματος FROM κατά την ενεργοποίηση υποδεικνύει ότι το περιεχόμενο της FROM έχει καταστραφεί ή έχει αποτύχει ένα κελί FROM.

Ελέγξτε πρώτα εάν ο συναγερμός εμφανίστηκε μετά από ενημέρωση λογισμικού — μια διακοπείσα εγγραφή FROM μπορεί να καταστρέψει τον επηρεαζόμενο τομέα.

Εάν δεν γινόταν καμία ενημέρωση, το υλικό της FROM έχει αποτύχει.

Η μονάδα απαιτεί αντικατάσταση ακολουθούμενη από πλήρη επανεγγραφή της FROM. Έχετε έτοιμο το σωστό σετ αρχείων FROM πριν ξεκινήσετε την εργασία.

Ε2: Ο CNC παράγει συναγερμό χαμηλής μπαταρίας. Πόσος χρόνος είναι διαθέσιμος πριν χαθούν τα δεδομένα SRAM;

Ο συναγερμός χαμηλής μπαταρίας εμφανίζεται όταν η τάση της μπαταρίας πέσει κάτω από το όριο προειδοποίησης, όχι το κρίσιμο όριο διατήρησης.

Το κενό μεταξύ αυτών των ορίων συνήθως παρέχει αρκετές εβδομάδες υπό κανονικές συνθήκες, αν και αυτό ποικίλλει με την ηλικία της μπαταρίας και τη θερμοκρασία του ντουλαπιού.

Αντιμετωπίστε τον συναγερμό ως απαιτώντα δράση εντός ημερών. Αντικαταστήστε την μπαταρία με τον ελεγκτή ενεργοποιημένο για να διατηρήσετε το περιεχόμενο της SRAM κατά τη διάρκεια της αλλαγής.

Ε3: Έφτασε η αντικαταστατική μονάδα A20B-2902-0348. Υπάρχει κάτι που πρέπει να ελεγχθεί πριν την εγκατάσταση;

Επιβεβαιώστε ότι ο πλήρης αριθμός εξαρτήματος της αντικαταστατικής μονάδας ταιριάζει ακριβώς με την εγκατεστημένη μονάδα, συμπεριλαμβανομένου οποιουδήποτε επιθήματος αναθεώρησης.

Επιθεωρήστε τις επαφές του συνδετήρα για τυχόν ζημιές από τη μεταφορά ή την αποθήκευση. Επιβεβαιώστε ότι το αντίγραφο ασφαλείας όλων των δεδομένων CNC είναι πλήρες και επαληθευμένο πριν αφαιρέσετε την αρχική μονάδα.

Έχετε έτοιμο το σετ αρχείων FROM για επαναφόρτωση. Με αυτά τα βήματα σε τάξη, η εγκατάσταση μπορεί να προχωρήσει με σιγουριά.

Ε4: Μετά την αντικατάσταση της μονάδας και την επαναφόρτωση δεδομένων, οι παράμετροι σερβοκινητήρα ενός άξονα φαίνονται ελαφρώς διαφορετικές από τις τιμές του αντιγράφου ασφαλείας. Τι πρέπει να ελεγχθεί;

Μετά από επαναφόρτωση δεδομένων, συγκρίνετε όλες τις παραμέτρους για τον εν λόγω άξονα με ένα δεύτερο αντίγραφο ασφαλείας ή με την τεκμηρίωση της μηχανής.

Μια διαφορά παραμέτρου ενός ψηφίου μπορεί μερικές φορές να προκύψει από ένα αντίγραφο ασφαλείας που κατέγραψε δεδομένα κατά τη διάρκεια μιας επεξεργασίας παραμέτρων, αντί για την σταθερή τελική κατάσταση.

Εάν η τρέχουσα τιμή παραμέτρου παράγει σωστή συμπεριφορά της μηχανής, και το αντίγραφο ασφαλείας δείχνει μόνο μια ασήμαντη αριθμητική διαφορά, οι επαναφερθείσες τιμές είναι πιθανώς σωστές.

Ε5: Η μηχανή χρησιμοποιεί μεταγενέστερη αναθεώρηση του A20B-2902-0348 (π.χ. /02A αντί για /01A). Είναι αυτές εναλλάξιμες;

Μικρά επιθήματα αναθεώρησης υλικού εντός του ίδιου βασικού αριθμού εξαρτήματος αντιπροσωπεύουν αλλαγές στη διάταξη της πλακέτας PCB ή υποκαταστάσεις εξαρτημάτων που διατηρούν την ίδια λειτουργική προδιαγραφή.

Στις περισσότερες περιπτώσεις αυτές είναι εναλλάξιμες.

Η FANUC συνήθως σχεδιάζει μεταγενέστερες αναθεωρήσεις να είναι συμβατές προς τα πίσω με εγκαταστάσεις προηγούμενων αναθεωρήσεων.

Εάν υπάρχει αβεβαιότητα για μια συγκεκριμένη εφαρμογή, επιβεβαιώστε με την τεκμηρίωση συντήρησης της μηχανής ή με έναν πόρο σέρβις της FANUC.
