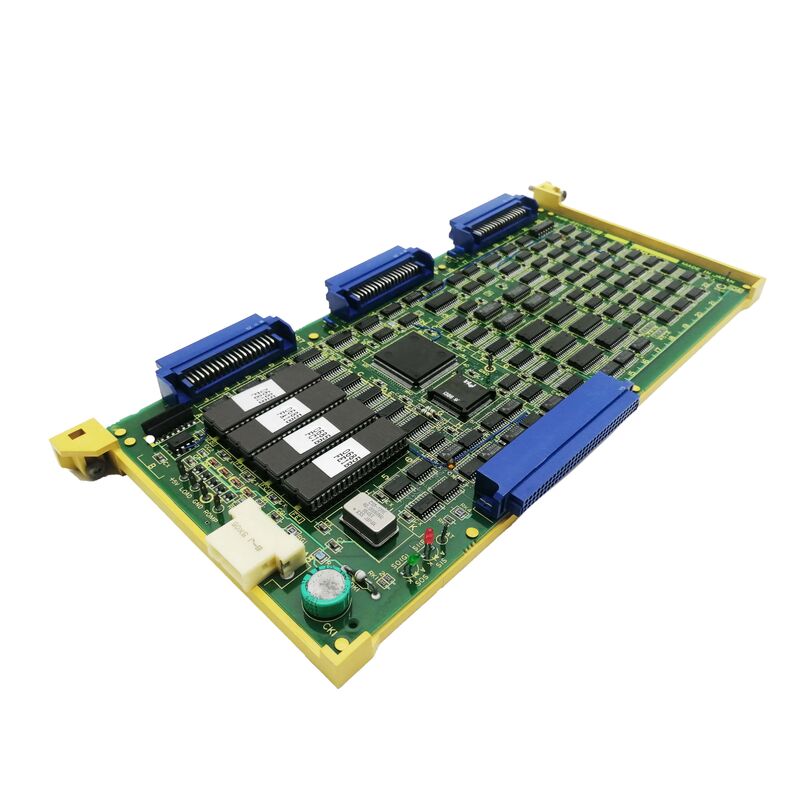

Α16Β-1212-0221 Fanuc PCB Board Α16Β12120221 AI6B-I2I2-O22I

A16B-1212-0221 | Κάρτα FANUC Series 0-CI/O C6 — Παλιά προδιαγραφή / Αντικαταστάθηκε από A16B-2203-0111 / Διεπαφή I/O μηχανής

Κάρτα I/O C6 — Η διασύνδεση μηχανήματος Series 0-C

Η A16B-1212-0221 είναι η "I/O Card C6" για το FANUC Series 0-C CNC. Ο πίνακας αναφοράς υλικού Series 0-C επιβεβαιώνει: "A16B-1212-0221 (ΠΑΛΑΙΟ) I/O Card C6 / A16B-2203-0111 (NEW) Αντικαθιστά την A16B-1212-0221." Στην αρχιτεκτονική της σειράς 0-C της FANUC, οι κάρτες I/O χρησιμεύουν ως η διεπαφή μεταξύ του προγράμματος σκάλας του PMC και των φυσικών σημάτων εισόδου/εξόδου της εργαλειομηχανής — διακόπτες, ηλεκτρομαγνητικές βαλβίδες, λαμπτήρες, ρελέ και άλλες ηλεκτρικές συσκευές σε επίπεδο μηχανής. Η ονομασία "C6" προσδιορίζει μια συγκεκριμένη διαμόρφωση κάρτας I/O εντός της οικογένειας καρτών Series 0-CI/O.

Βασικές πληροφορίες προϊόντος

I/O Cards και το πρόγραμμα PMC Ladder

Η κάρτα I/O C6 συνδέεται με το PMC (Programmable Machine Controller) της Series 0-C μέσω του σειριακού διαύλου I/O Link. Κάθε κάρτα I/O παρέχει:Σάρωση εισόδου:Το PMC διαβάζει την κατάσταση κάθε φυσικής εισόδου — κουμπιά, τερματικοί διακόπτες, αισθητήρες εγγύτητας — από την κάρτα I/O σε κάθε κύκλο σάρωσης PMC. Η κάρτα μετατρέπει τα επίπεδα σήματος 24VDC του μηχανήματος στην εσωτερική λογική αναπαράσταση του PMC.

Μονάδα δίσκου εξόδου:Το PMC εγγράφει τις εντολές εξόδου του — ενεργοποίηση/απενεργοποίηση ψυκτικού υγρού, δείκτης αλλαγής εργαλείων, κλειδαριά πόρτας, λυχνίες συναγερμού — στους καταχωρητές εξόδου της κάρτας I/O. Η κάρτα οδηγεί τα αντίστοιχα σήματα εξόδου 24 VDC στους ενεργοποιητές του μηχανήματος. Όταν η κάρτα I/O C6 αποτύχει, το PMC δεν μπορεί πλέον να επικοινωνεί με το σήμα εισόδου/εξόδου του μηχανήματος που παρέχει υπηρεσίες — το μηχάνημα σταματά να ανταποκρίνεται στις εντολές του χειριστή και το PMC παράγει συναγερμούς επικοινωνίας I/O Link.

Σενάρια εφαρμογής

Σφάλμα επικοινωνίας I/O CNC σειράς 0-C:Ένα FANUC Series 0-C CNC αναπτύσσει συναγερμούς PMC για συγκεκριμένες ομάδες επικοινωνίας I/O Link. Οι λειτουργίες του μηχανήματος (ψυκτικό, υδραυλικό, πίνακας χειριστή) σταματούν να ανταποκρίνονται. Το A16B-1212-0221 έχει αναγνωριστεί. Η αντικατάσταση με A16B-1212-0221 ή A16B-2203-0111 αποκαθιστά την επικοινωνία I/O.Κάρτα 0-C CNC I/O

αντικατάσταση:Μια εγκατάσταση που διατηρεί CNC της σειράς 0-C διαθέτει το A16B-2203-0111 (νέα προδιαγραφή) ως στάνταρ εφεδρικό, αλλά δέχεται επίσης μονάδες A16B-1212-0221 για την ίδια θέση C6 της κάρτας I/O.

FAQ

Ε1: Μπορεί το A16B-2203-0111 να αντικαταστήσει απευθείας το A16B-1212-0221 σε ένα CNC σειράς 0-C;

Ναί. A16B-2203-0111 ως η επίσημη "ΝΕΑ" αντικατάσταση για την A16B-1212-0221 (I/O Card C6). Η νέα πλακέτα προδιαγραφών έχει σχεδιαστεί ως αντικατάσταση άμεσης τοποθέτησης για την παλιά προδιαγραφή στην ίδια θέση υποδοχής CNC.

Ε2: Ποια είναι η διαφορά μεταξύ της κάρτας I/O C5 (A16B-1212-0222), C6 (A16B-1212-0221) και C7 (A16B-1212-0220);

Οι ονομασίες C5, C6 και C7 προσδιορίζουν διαφορετικές παραλλαγές χωρητικότητας I/O ή διαμόρφωσης διεύθυνσης εντός της οικογένειας καρτών Series 0-CI/O. Κάθε παραλλαγή παρέχει έναν συγκεκριμένο αριθμό σημείων I/O ή ένα συγκεκριμένο εύρος διευθύνσεων Link I/O. Η ισχύουσα παραλλαγή καθορίζεται από τη συγκεκριμένη διαμόρφωση εργαλειομηχανών και το σχέδιο καλωδίωσης.

Ε3: Η ονομασία I/O Card C6 σχετίζεται με τον αριθμό I/O του μηχανήματος;

Το πρόθεμα και ο αριθμός "C" στην ονομασία κάρτας σειράς 0-CI/O της FANUC προσδιορίζει τον τύπο της κάρτας I/O στην αρχιτεκτονική I/O της πλατφόρμας. Κάθε παραλλαγή τύπου C (C5, C6, C7) παρέχει ένα καθορισμένο συμπλήρωμα σημείου I/O. Η παραλλαγή C7 (A16B-1212-0220) είναι η πιο συχνά αναφερόμενη στα διαγράμματα συστήματος της σειράς FANUC 0-C — μηχανές εξυπηρέτησης C5 και C6 με διαφορετικές διαμορφώσεις I/O.

Ε4: Η αντικατάσταση του A16B-1212-0221 απαιτεί αλλαγές παραμέτρων PMC;

Όχι. Οι παράμετροι PMC και η διαμόρφωση διεύθυνσης συνδέσμου I/O αποθηκεύονται στην κύρια μνήμη του CNC — όχι στην κάρτα I/O. Μετά την τοποθέτηση της αντικατάστασης, το PMC αποκαθιστά την επικοινωνία I/O Link με τη νέα κάρτα χρησιμοποιώντας την υπάρχουσα διαμόρφωση.
