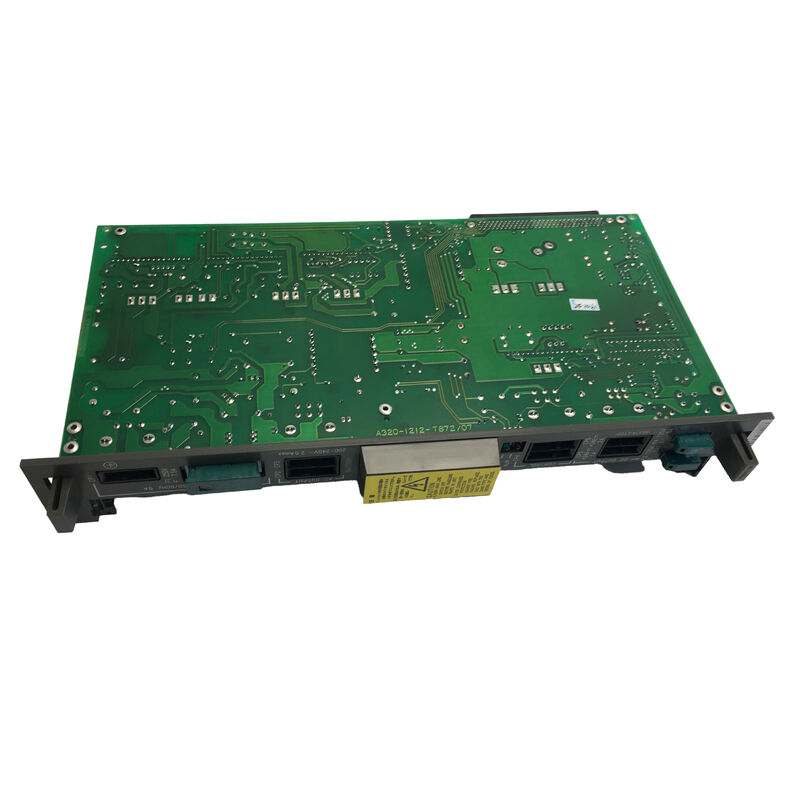

Α16Β-1212-0210 Fanuc PCB Board Α16Β12120210 AI6B-I2I2-O2IO

A16B-1212-0210 | FANUC Series 0-C Memory Board S Analog — F0C / 0C/0F/00C/0 Mate C&F / Αντικαταστάθηκε από A16B-2201-0103

Η κάρτα μνήμης για την οικογένεια ελέγχου F0C

Ο πίνακας αναφοράς υλικού Series 0-C της KFAS LLC επιβεβαιώνει: "A16B-1212-0210 (OLD) S Analog → A16B-2201-0103 (NEW)." Αυτή η επίσημη αντικατάσταση προσδιορίζει την A16B-1212-0210 ως την αυθεντική πλακέτα μνήμης Series 0-C και την A16B-2201-0103 ως την άμεση αντικατάσταση υλικού.

Το A16B-1212-0210 καλύπτει πέντε εκδόσεις FANUC Series 0 CNC από τη γενιά C: Series 0-C, 0-F, 00C, 0 Mate C και 0 Mate F — όλες χρησιμοποιούν το ίδιο υλικό κάρτας μνήμης.

Βασικές πληροφορίες προϊόντος

S Analog vs S Serial — Διάκριση κρίσιμης παραλλαγής

Η πλακέτα μνήμης Series 0-C υπάρχει σε δύο παραλλαγές που ταιριάζουν με τον τύπο κωδικοποιητή σερβομηχανισμού του CNC:

S Analog (A16B-1212-0210 — αυτό το προϊόν):Για συστήματα CNC με σερβοκινητήρες αναλογικού κωδικοποιητή παλμών — η παλαιότερη γενιά κωδικοποιητών που χρησιμοποιεί αναλογικά σήματα ανάδρασης θέσης.

Σειρά S (A16B-1212-0216):Για συστήματα CNC με σερβοκινητήρες σειριακού κωδικοποιητή παλμών (σειρά Alpha) — η KFAS LLC επιβεβαιώνει: "A16B-1212-0216 (ΠΑΛΑΙΟ) S Serial → A16B-2201-0101 (ΝΕΟ)."

Οι δύο παραλλαγές δεν είναι εναλλάξιμες. Η εγκατάσταση του S Analog (0210) σε διαμόρφωση CNC σειριακού κωδικοποιητή παλμών ή το αντίστροφο, προκαλεί αναντιστοιχία υλικού/λογισμικού. Επιβεβαιώστε τον εγκατεστημένο τύπο κινητήρα πριν την παραγγελία.

"ΤΟ ΛΟΓΙΣΜΙΚΟ ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ" — Τι σημαίνει αυτό στην πράξη

Η A16B-1212-0210 είναι μόνο μια πλακέτα υλικού. Το λογισμικό συστήματος CNC — ο πυρήνας που ορίζει την ερμηνεία του G-code, την παρεμβολή άξονα και όλες τις λειτουργίες CNC — αποθηκεύεται χωριστά σε μονάδες FROM (Flash ROM). Αυτά πρέπει να μεταφερθούν από την αρχική πλακέτα ή να προέρχονται και να φορτώνονται χωριστά.

Αυτή είναι η τυπική πρακτική για την παροχή κάρτας μνήμης FANUC. Η πλακέτα υλικού είναι γενική. το περιεχόμενο FROM το καθιστά λειτουργικό για μια συγκεκριμένη διαμόρφωση CNC. Πάντα να σημειώνετε και να δημιουργείτε αντίγραφα ασφαλείας του υπάρχοντος περιεχομένου FROM πριν αφαιρέσετε την παλιά πλακέτα μνήμης.

Σενάρια εφαρμογής

Σφάλμα κάρτας μνήμης CNC F0C:Ένα CNC της σειράς FANUC 0-C αναπτύσσει μόνιμους συναγερμούς μνήμης. Το A16B-1212-0210 αντικαθίσταται. Οι μονάδες FROM μεταφέρονται από την παλιά πλακέτα. οι παράμετροι αποκαθίστανται από το αντίγραφο ασφαλείας.

Αντικατάσταση πλακέτας μνήμης CNC 0-C με λογισμικό:Μια πλακέτα μνήμης CNC σειράς 0-C αποτυγχάνει. Η αντικατάσταση A16B-1212-0210 τοποθετείται, οι μονάδες FROM μεταφέρονται και οι παράμετροι έχουν αποκατασταθεί.

FAQ

Ε1: Μπορεί το A16B-2201-0103 να αντικαταστήσει απευθείας το A16B-1212-0210;

Ναί. Είναι μια άμεση αντικατάσταση υλικού. Και οι δύο εξυπηρετούν τη διαμόρφωση S Analog Series 0-C.

Ε2: Ποια είναι η διαφορά μεταξύ S Analog (A16B-1212-0210) και S Serial (A16B-1212-0216);

Το S Analog εξυπηρετεί συστήματα CNC με σερβοκινητήρες αναλογικού κωδικοποιητή παλμών. Το S Serial εξυπηρετεί συστήματα CNC με σερβοκινητήρες σειριακού κωδικοποιητή παλμών (σειρά Alpha) — βλέπε A16B-2200-0391 (PULCO) παραπάνω. Η τοποθέτηση της λάθος παραλλαγής προκαλεί αναντιστοιχία σερβομηχανισμού. Επιβεβαιώστε τον εγκατεστημένο τύπο κινητήρα πριν την παραγγελία.

Ε3: Γιατί το λογισμικό δεν περιλαμβάνεται στο A16B-1212-0210;

Το λογισμικό συστήματος CNC είναι ειδικό για τη μηχανή — η έκδοση λογισμικού και οι επιλογές διαφέρουν ανάλογα με τον κατασκευαστή εργαλειομηχανών, το μοντέλο μηχανής και τις προδιαγραφές CNC. Οι μονάδες FROM από την αρχική πλακέτα μεταφέρονται στην αντικατάσταση ή το λογισμικό παρέχεται ξεχωριστά. Η πλακέτα υλικού είναι γενική. το περιεχόμενο FROM το καθιστά συγκεκριμένο.

Ε4: Χρειάζεται αντικατάσταση η εφεδρική μπαταρία SRAM κατά την τοποθέτηση του A16B-1212-0210;

Η σειρά 0-C χρησιμοποιεί μια μπαταρία λιθίου για τη διατήρηση δεδομένων SRAM κατά την απενεργοποίηση. Εάν η μπαταρία στην αρχική πλακέτα έχει αποτύχει, θα πρέπει να τοποθετήσετε μια νέα μπαταρία στην αντικατάσταση αμέσως μετά την τοποθέτηση. Επιβεβαιώστε τον τύπο της μπαταρίας από το εγχειρίδιο συντήρησης Series 0-C
