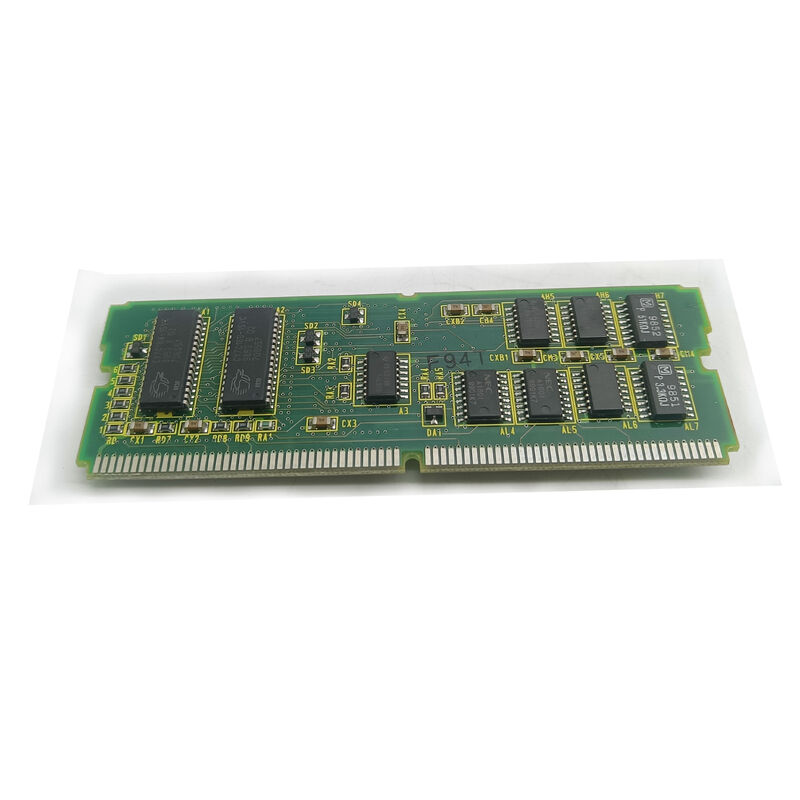

A20B-2902-0020 ∙ FANUC 4MB DRAM Μονάδα ∙ Δυναμική επέκταση μνήμης RAM / CNC λειτουργική μνήμη / A20B-2902 σειράς SMD board

Η DRAM στα Συστήματα CNC ∙ Τι κάνει στην πραγματικότητα

Οι τρεις τύποι μνήμης σε ένα FANUC CNC εξυπηρετούν διαφορετικούς σκοπούς και η κατανόηση της διαφοράς εξηγεί γιατί μια μονάδα DRAM 4MB έχει σημασία:

Από (Flash ROM non-volatile):Αποθηκεύει το λογισμικό του συστήματος CNC και μακροπρόθεσμα δεδομένα.

SRAM (η μνήμη RAM που υποστηρίζεται από μπαταρία):Αποθηκεύει παραμέτρους CNC και προγράμματα εξαρτημάτων. Υποστηρίζεται από μπαταρία για τη διατήρηση του περιεχομένου κατά την απενεργοποίηση. Περιορισμένη χωρητικότητα, κυρίως για διαρκή αποθήκευση δεδομένων.

DRAM (A20B-2902-0020):Κάθε εντολή που εκτελείται, κάθε μεταβλητή που υπολογίζεται, κάθε μπλοκ G-κωδικού στο αποθηκευτικό χώρο,κάθε υποπρογραμματικό πλαίσιο στοίβας, και κάθε μεταβλητή κατάστασης συστήματος καταλαμβάνει τη DRAM κατά τη διάρκεια της λειτουργίας.και πρέπει να είναι αρκετά μεγάλα για να χωρέσουν το πλήρες σύνολο εργασίας του τρέχοντος προγράμματος.

Όταν το CNC ξεκινά, αντιγράφει το λογισμικό του συστήματος από το FROM στο DRAM για γρήγορη εκτέλεση.

Βασικές προδιαγραφές

4MB ∆ιαλειτουργική μνήμη για λειτουργίες CNC

Η χωρητικότητα DRAM 4MB της A20B-2902-0020 παρέχει λειτουργική μνήμη για τις ενεργές λειτουργίες του CNC:

Προβλέψεις του προγράμματος:Το CNC προδιαγράφει τα μπλοκ G-code πριν από το τρέχον σημείο εκτέλεσης, υπολογίζοντας τα μελλοντικά μπλοκ κίνησης για να διατηρήσει ομαλή ταχύτητα τροφοδοσίας μέσω διαμορφωμένων διαδρομών εργαλείων.4MB DRAM υποστηρίζει ένα ουσιαστικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθηκευτικό αποθεματικό, όσο περισσότερα μπλοκ μπορούν να υπολογιστούν εκ των προτέρων, επιτρέποντας ομαλότερη υψηλής ταχύτητας διαμόρφωση.

Κατοικία λογισμικού συστήματος:Όταν το CNC ξεκινά, το λογισμικό λειτουργίας του φορτώνεται από το FROM στη DRAM. Το φορτωμένο λογισμικό καταλαμβάνει ένα σημαντικό μέρος της διαθέσιμης DRAM.Αυτή η ικανότητα ταιριάζει με το αποτύπωμα του λογισμικού της εποχής..

Πληροφορίες για τα έξοδα πολλαπλών εργασιών:Η εκτέλεση σκάλας PMC, η απεικόνιση, η διαχείριση επικοινωνιών και ο υπολογισμός σερβο CNC σε πραγματικό χρόνο μοιράζονται το χώρο DRAM κατά τη διάρκεια της λειτουργίας.4MB ήταν η χωρητικότητα που ταιριάζει με αυτές τις ταυτόχρονες ανάγκες για την γενιά CNC που χρησιμοποιεί το A20B-2902-0020.

Σενάρια εφαρμογής

Διαγνώριση βλάβης εκκίνησης CNC:Ένα FANUC CNC αποτυγχάνει να ολοκληρώσει την εκκίνηση. Οι κώδικες συναγερμού του συστήματος δείχνουν σφάλμα RAM. Η μονάδα DRAM A20B-2902-0020 δοκιμάζεται και προσδιορίζεται ως ελαττωματική.Αντικατάσταση επιτρέπει στο CNC να ολοκληρώσει την εκκίνηση και να συνεχίσει την κανονική λειτουργία.

Έρευνα διαλείπουσας συναγερμού:Ένα CNC αναπτύσσει τυχαίες ανεξήγητες επανακατασκευές το απόγευμα των μεγάλων ημερών παραγωγής, αλλά επανεκκινά κανονικά το πρωί.Η αντικατάσταση του A20B-2902-0020 εξαλείφει το πρόβλημα μνήμης που εξαρτάται από τη θερμοκρασία..

Γενικές ερωτήσεις

Ε1: Χρησιμοποιείται το A20B-2902-0020 με συστήματα FANUC σειράς 16, 18 ή 20/21;

Η A20B-2902-0020 είναι μια μονάδα DRAM 4MB στη σειρά A20B-2902. Παρόμοιες μονάδες DRAM 4MB σε αυτή τη σειρά (όπως η A20B-2902-0531) επιβεβαιώνονται για τις σειρές 16, 18 και 21.Η ακριβής συμβατότητα συστήματος CNC της συγκεκριμένης παραλλαγής A20B-2902-0020 επιβεβαιώνεται από την τεκμηρίωση υλικού του ισχύοντος συστήματος CNC.. Προσδιορίστε τον τύπο του συστήματος CNC υποδοχής και επαληθεύστε από τον κατάλογο ανταλλακτικών.

Ε2: Μπορεί η A20B-2902-0020 να δοκιμαστεί εκτός του CNC;

Οι μονάδες DRAM απαιτούν συγκεκριμένες διευθύνσεις, δεδομένα και σήματα ελέγχου από ένα σύστημα υποδοχής για να έχουν πρόσβαση ̇ δεν μπορούν να δοκιμαστούν με απλή μέτρηση συνέχειας ή αντίστασης.Η δοκιμή σε κύκλωμα (εγκατασταθεί στο CNC με το CNC ενεργοποιημένο) είναι η τυποποιημένη μέθοδοςΗ αντικατάσταση ενός γνωστού, καλού μοντέλου αντικατάστασης και η παρακολούθηση του κατά πόσον η βλάβη της εκκίνησης CNC επιλύεται είναι η πιο πρακτική προσέγγιση διάγνωσης.

Ε3: Η αντικατάσταση του A20B-2902-0020 επηρεάζει τις αποθηκευμένες παραμέτρους ή προγράμματα CNC;

Οι παράμετροι CNC αποθηκεύονται στην SRAM (απομονωμένη μονάδα με μπαταρία), τα προγράμματα CNC αποθηκεύονται στην SRAM ή από.Η αντικατάσταση της μονάδας DRAM δεν επηρεάζει το περιεχόμενο της μη πτητικής αποθήκευσης.Μετά την τοποθέτηση του ανταλλακτικού, το CNC ξεκινά κανονικά και επαναφορτώνει το λογισμικό του συστήματος από το FROM στη νέα μονάδα.

Ε4: Τι προκαλεί την αποτυχία των μονάδων DRAM σε εφαρμογές CNC;

Συχνές αιτίες: κόπωση από τον θερμικό κύκλο στις συνδέσεις συγκόλλησης (επαναλαμβανόμενη θέρμανση με ενεργοποίηση και ψύξη με απενεργοποίηση αποδυναμώνει τις συνδέσεις συγκόλλησης κατά τη διάρκεια των ετών χρήσης).ηλεκτροστατική βλάβη από μη προστατευμένο χειρισμό κατά την προηγούμενη συντήρηση· μεταβαλλόμενες τάσεις τροφοδοσίας που προκαλούν πίεση στις τάσεις εσωτερικής διασύνδεσης της DRAM· και γενική γήρανση συστατικών σε παλιές μονάδες που χρησιμοποιούνται για μια δεκαετία ή περισσότερο.

Ε5: Πώς η DRAM 4MB διαφέρει από τη SRAM στο σύστημα μνήμης του CNC;

DRAM (A20B-2902-0020): γρήγορη, υψηλής χωρητικότητας ασταθής μνήμη εργασίας. Περιεχόμενο χαμένο κατά την απενεργοποίηση. Απαιτούνται συνεχείς κύκλοι ανανέωσης για να διατηρούν τα δεδομένα ενώ τροφοδοτούνται. Δυνατότητα 4MB για το περιβάλλον εργασίας.

SRAM: πιο αργή, χαμηλής χωρητικότητας, μη πτητική μνήμη που υποστηρίζεται από μπαταρία. Διατηρεί περιεχόμενο όταν απενεργοποιείται (μέσω μπαταρίας λιθίου). Αποθηκεύει παραμέτρους και προγράμματα.Η αντικατάσταση της SRAM απαιτεί την αποκατάσταση δεδομένων από το backupΗ αντικατάσταση της DRAM δεν είναι.
